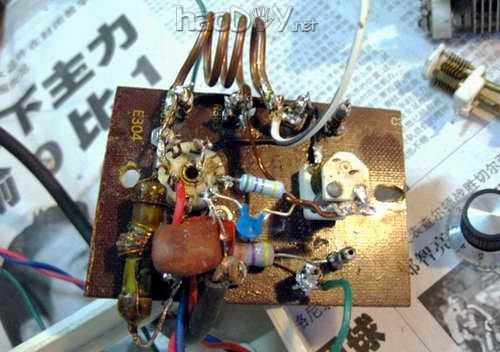

图3

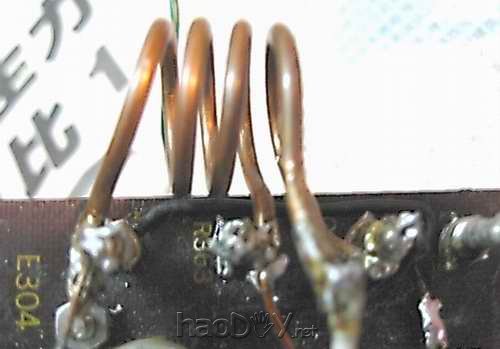

图4

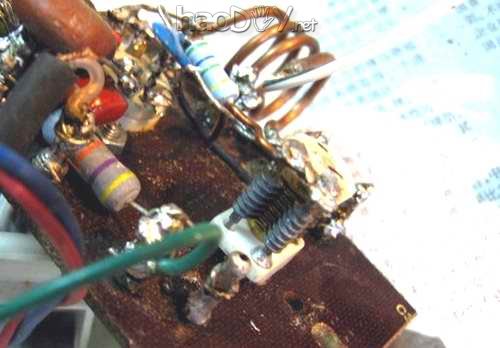

图5

全机装好后检查接线无误，R2先用100K电位器代替，通电后调节电位器就会听到喇叭有“咝咝”超再生噪声，然后调节可变电容器 C 1和调节线圈L2长度（拉长或压短），就会收到广播声，此时“咝咝”的超再生噪声就会被广播声盖去。再调节电位器使声音更清晰、响亮。最后将整个调整过程重复一次（如果同时适当调节C2容量和R1阻值更好），使音色更加圆润更加悦耳动听。这时，我觉得就是最佳点了。如果调节电位器连“咝咝”的超再生噪声都听不到，我相信这时是接收不到广播的。不知对否

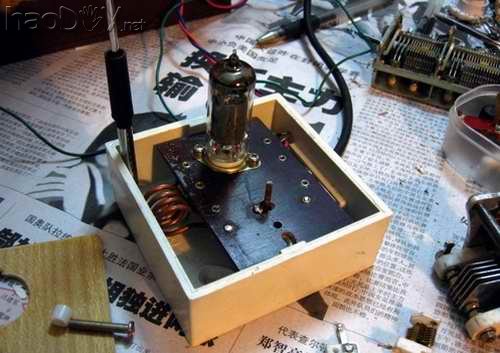

我的体会：由于FM收音头调频部分工作在超高频状态，这部分元件宜装在环氧板上，线圈应距离安装板15MM，接点要牢。全部元件尽量紧靠6K4电子管，且接线尽可能短，以减少分布电容和杂散感应，以利调试(见参考图）。R2阻值大小直接影响超再生信号强弱，我把R2换成200K电位器，要来调节超再生信号。上述体会供参考
