复古制作:两灯电子管再生收音机

时间:2013-05-08 20:48来源:未知 作者:admin 点击:
提到再生收音机,很多人就会想到那个典型的晶体管再生来复式收音机电路:3AG1和两个2AP9,800欧耳机,那是很多人的入门级制作。那时,电子管的鼎盛时代已经过去了,指引我的是晶体管收音机书籍,没机会接触电子管。最近我为了体验一下过去,做了个真空管再生收
http://s.taobao.com/search?initiative_id=staobaoz_20130509&jc=1&q=7294

http://s.taobao.com/search?q=7294到再生收音机,很多人就会想到那个典型的晶体管再生来复式收音机电路:3AG1和两个2AP9,800欧耳机,那是很多人的入门级制作。那时,电子管的鼎盛时代已经过去了,指引我的是晶体管收音机书籍,没机会接触电子管。最近我为了体验一下“过去”,做了个真空管再生收音机收听短波。用一个很“经典”的360P的空气双连调谐, 另一个小的空气双连调再生,效果出人意料的好,可以收到很多台, 密密麻麻的,为此特意加装了个拉线盘。回想一下以前装的中波晶体管再生机,能收几个台?真空管的输入阻抗很高,调谐回路Q值自然也高,所以真空管再生机的效果跟晶体管再生机截然不同。

  开始只是想做来玩玩,随便装在一块敷铜板上,结果强度不够,为了补救,加了很多铜柱做支撑,最近我给这台难看的机器“整容”,按照“正规”的胆机建造方法,移植到一个金属的底座上去。
  CDROM的铁壳用来做胆机很好,但我最终选择了一个老式的MODEM的铝壳,外观比CDROM好,而且上面开了几条槽,正好做喇叭的出声孔。 蓝天白云曾提醒我铝壳不好焊接,我便在底座里面衬了块敷铜板来解决这个问题。
复古制作:两灯电子管再生收音机

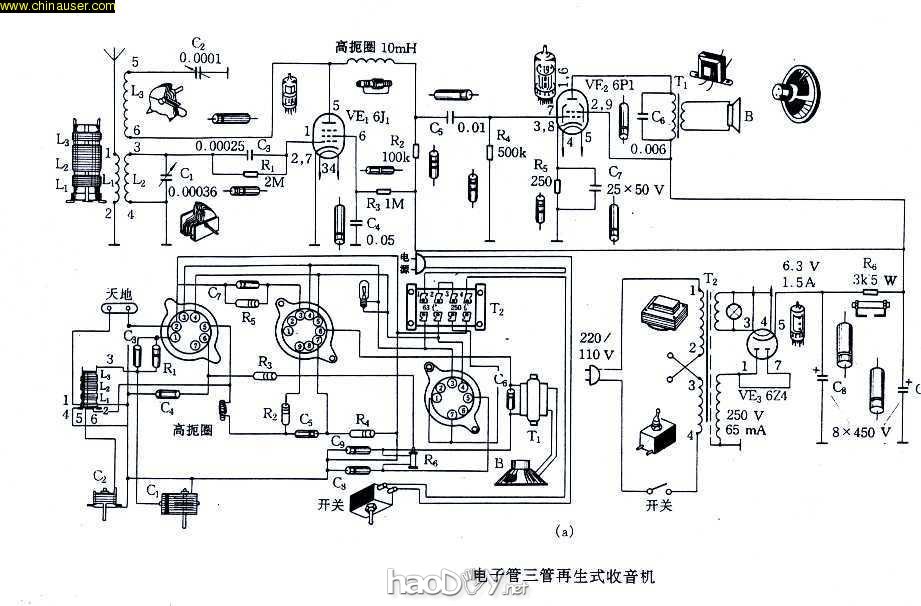

  电路来自《怎样看无线电电路图》,我把6Z4换成了桥堆,就变成二灯机了,用6Z4当然更加有古旧的味道.
  改造的目的是要把所有的元器件都集中到底座上去,接上电源和天线就能收听。底座空间有限, 不能再用两个空气双连,留下小的作调谐电容,既然叫复古,不能没有个古老的空气可变电容吧。另外找一个很小的薄膜可变电容用作再生调节(接长转轴,藏在机壳里)。调谐电容和拉线盘怎么安置才好看呢?把可变电容立起来,拉线盘装进机壳,这样原先的拉线盘不能用了,换了个直径小的, 不过更换了电容和拉线盘之后,调谐的舒适程度大不如前。


复古制作:两灯电子管再生收音机

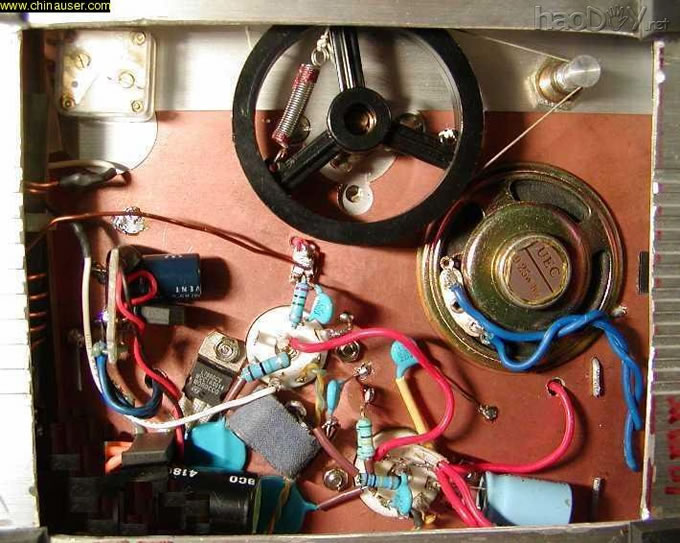

(已经有人批评过我布线太乱,您就不必对此发表意见了)


  这个复古制作本该尽量用老东西,但里面的“现代”元件实在不少,还有三端稳压IC呢。那是意外,不是我喜欢自找麻烦。安装电源变压器之前为了确保高低压输出绕组不会弄错(尽管我已经测量过其电阻了),量了一下输出电压,,灯丝绕组输出居然是是10V!重新订做变压器又要几天时间,干脆整流后用7806稳压,我把这些现代化东西和乱糟糟的连线都藏起来了,只让人看到面板上的电子管和空气电容,嘿嘿。线圈的选择也费了一番思量, 用空心线圈效果不错,但是为了面板的简洁和美观,用了隐藏的磁棒。

复古制作:两灯电子管再生收音机


复古制作:两灯电子管再生收音机

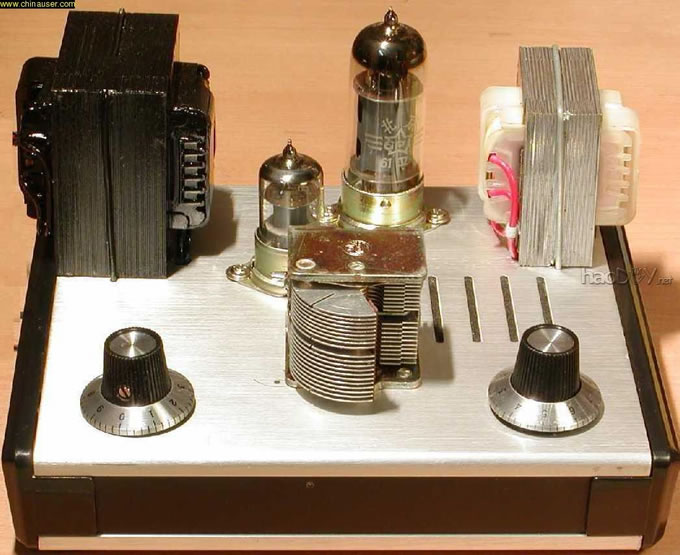

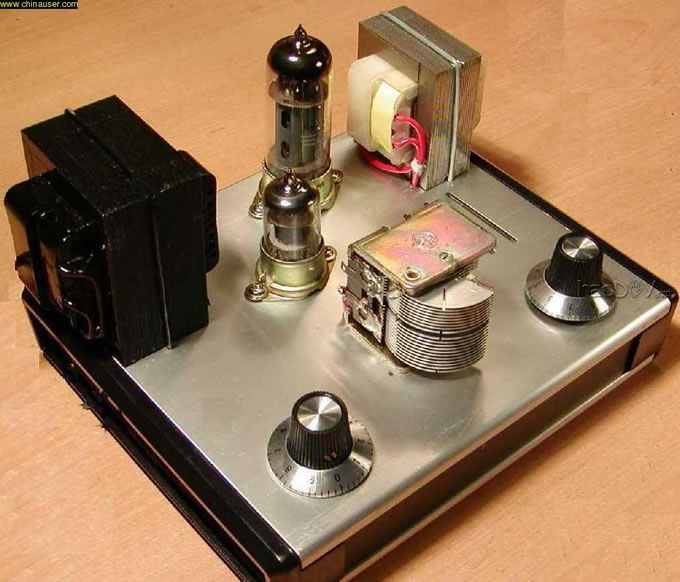

  看看最后完成的作品,是收音机吗?象个胆管功放!我已经准备好了一个空心线圈,底部装有吸盘,要是人人都说这不是收音机,我就把“假肢”安在可变电容旁边,让行家们一看便知道是老爷收音机。
不装再生线圈,接根十多米的天线,在白天都能收到不少个台,接上再生后收到的电台剧增,再生电路真是个了不起的发明!接上40米的长线天线,还能听到业务台的电码、嘶哑干涩的咕哝声(SSB信号)。
  这台收音机没有AGC电路,信号衰落时,声音会高低起伏,甚至完全消失,然后又冒出来,这才是短波!现代收音机的AGC电路做得太好了,听广播基本感觉不到衰落,一般人都不知道有这回事了。这台收音机没有音量电位器,大概原本设计是用来收中波,可用再生来控制音量,听短波这方法就不太灵光。收强台将再生调最小也不见减弱,弱台动一动再生就收不到了。
  频率指示也没有,使用熟练后可以根据电容的转角判断大概的位置,找到想要听的电台。这台收音机的频段落在宗教电台比较多的地方,老是收到宗教广播,电容完全旋入的时候就是6300的宗教电台,再旋出一点就是良友,还有什么环球电台。我以前不听宗教电台,调试时候可听了不少的福音。

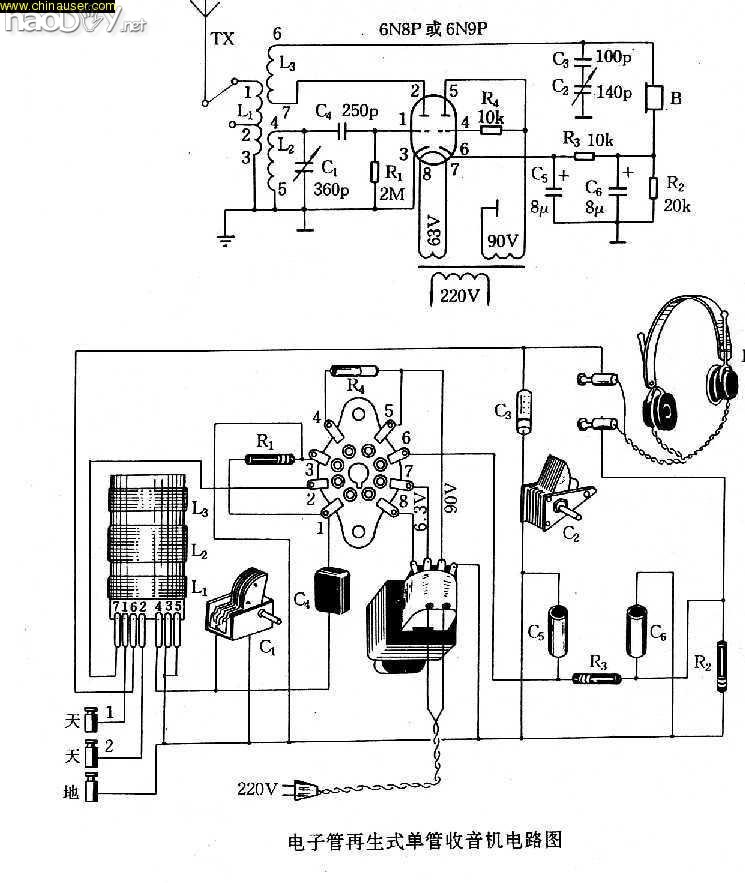

  有兴趣复古的朋友不妨装个真空管的再生机来玩,这里有个单管的电路,用老式耳机收听。
  在夜深人静的时候,用这样的“老”收音机收听台北国际“往日情怀”节目播放的旧歌,那种感觉......

..When I was young I listen to the RADIO,waiting for my favourite song...





复古制作:两灯电子管再生收音机
