DIY《红灯》711收音机已基本成功，现在把以上DIY机心得和体会向大家汇报：
1、        底盘和木端板成型后，下一步就是油漆工序，为了让上了漆的底盘
和端板平整光亮，这时需要用0号砂纸将其表面打磨光滑，木料做的端板如果
不平整，应用腻子刮平，待干后再用砂纸打磨光滑。下一步就是喷漆，铁底盘
采用银色的亚光漆，端板采用黑色的亚光漆。喷漆时一次不要喷得太厚，待漆
膜干后再喷第二次、第三次，甚至第四次。

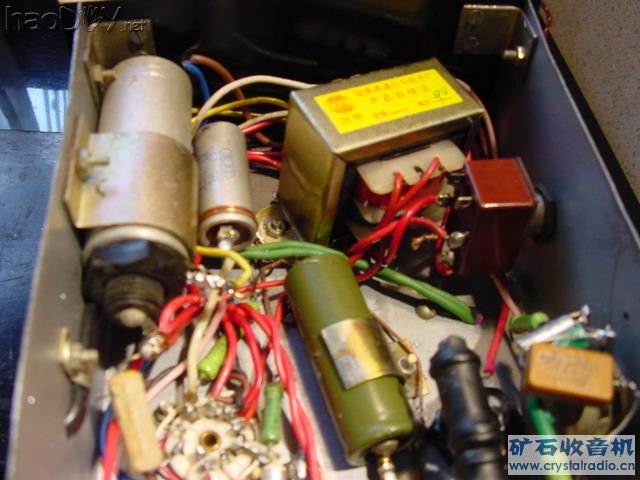

2、        电源变压器的高压输出端由于采用了晶体管整流，其电压转换效率比
电子管高，所以，在设计电源变压器时就应考虑这个问题。根据晶体管全波整
流加滤波后的直流输出电压为输入交流电压的1.414倍，一般电子管收音机的屏
极直流电压为250V，故电源变压器的高压交流输出为：250V÷1.414＝176V ，
考虑到加上负载后的电压降，其电源变压器的实际交流输出为180V。

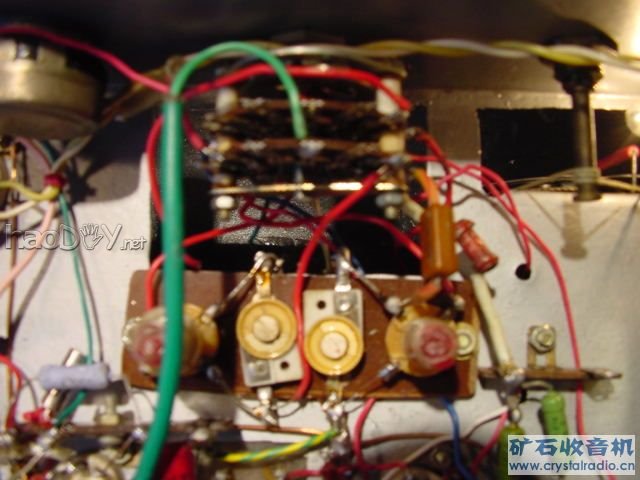

3、        中频校整我采用了信号发生器，如图  将信号发生器调到465KC，
把信号输出线分别引入到6K4的一脚、6A2的7脚，分别调整其中周，使调制信
