红灯711电子管收音机


红灯711电子管收音机


红灯711电子管收音机

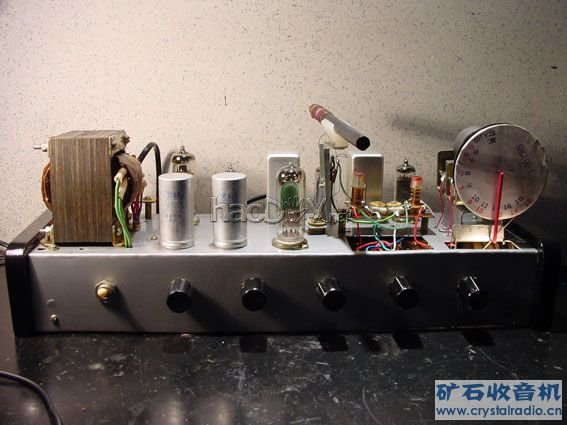

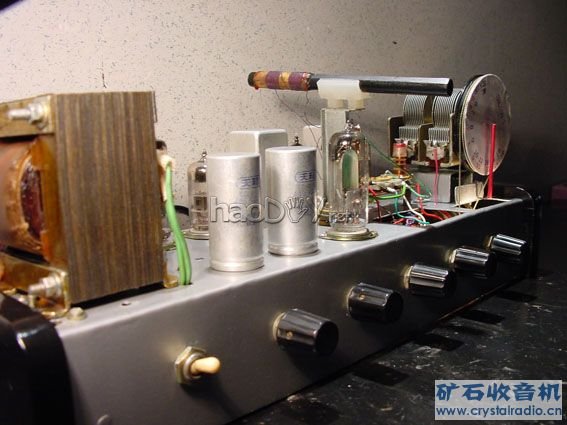

此机的简易刻度盘有矿友说有个性，的确以前还很少有人这样做过。但我认为这是权宜之计，
是一种偷懒的简易做法。为了整机更加完善和美观，我又给它做了一个长形的刻度盘。还是
采用镀锌铁皮制作，度盘的规格是：长300MM、宽55MM、折边部分10MM，在折边面的两
头各打一个孔与底盘用螺丝连接紧固，度盘图采用软件绘制后打印在相纸上，再将度盘图贴
在度盘板上，在地盘合适的位置安装滑轮，再将可变电容器加减速装置，再用钢丝制作一只

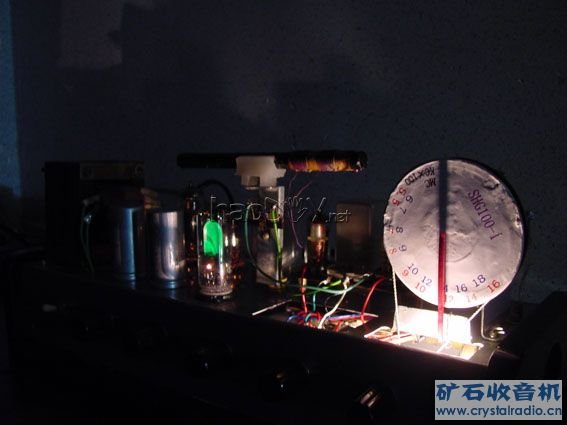

指针，并套上红色塑料套管后安装在拉线上。为了度盘照明，采用两只发光二极管分别装在
度盘的两端，其照电源示灯和发光管的供电由一钮子开关控制。为了外接扬声器，在地盘后
安装了外接音箱插座，在插上外接音箱插头时机内喇叭断路，扯出外接音箱插头后机内喇叭
自动接通。为了机面整齐合一，电源钮子开关改为电位器开关，并采用统一的旋钮。


电子版刻度盘
