熊熊燃烧的烈火，照亮了一个时代，第二次工业革命来到了，新的发明滚滚而来由早期的洋葱头，到茄子，最后到花生，前辈的心血历史是无法磨灭的，就在这时一批批万能管到来了，最早期的E1 E121 Z1飞利浦老洋葱到鼎鼎大名的30至今难以忘怀，手里有几个30 就奉献给了历史做了一台30机
本机器效果性能良好，白天可以收听到10个台，也分不清是中波还是调频，但是十分洪亮，有4个太有混台现象，白天中午音量足够供一个10k的舌簧喇叭，1M内可以听清，本机器的线圈是蜘蛛网线圈，大网缠绕70圈小网40圈20圈处抽头，间距可以调整，夜间电台较少只能听到4个，但是无混台现象，声音洪亮舌簧喇叭0.5m内十分清晰，可供欣赏
准备材料
几盒是采用来自于求是的木盒，由于打洞不慎，机盒不堪入目，用哥俩好胶1.5管，磨平了所有的洞然后用布包上没有折角和褶皱包的紧紧地，看起来十分不错
$P0WBTH{)6{B49_[V[X}(1NR.jpg$

线圈的制作

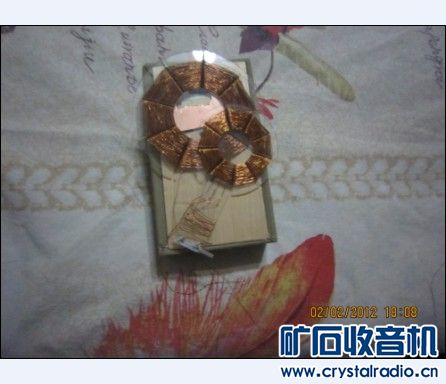

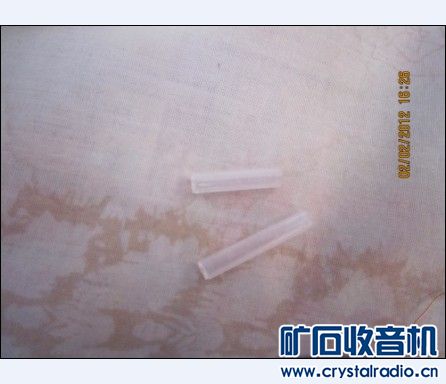

线圈是采用亚布力版做的，用线径0.3MM的漆包线缠绕，大的70圈小的40圈

#p#分页标题#e#

$@`7J6CR6SMFI{4N((K$_`DH.jpg$

$6E~](EW_@_BPO{UZ4MMQC(D.jpg$

面板的制作
采用敷铜板，在上面打眼，由于上面有铜所以不得不把铜层打磨掉，然后用木纹纸，是装修刷漆的那种，用木头皮做的那种没有胶的木纹纸粘的，颇有魅力，开关是自己做的

#p#分页标题#e#

$_LZ{JJ$IIYD]QK8H97`8}$G.jpg$
$_]YQFV[AU~WI{Y$W$)S`AI9.jpg$

#p#分页标题#e#

$LTAD_U7JCW6SWY({6$%{CGU.jpg$

进行组装
$K`QS@`BQ3W{2UU9]HSI%A_E.jpg$
$D$(]IP`_}]M[RWYHHYO`E{R.jpg$

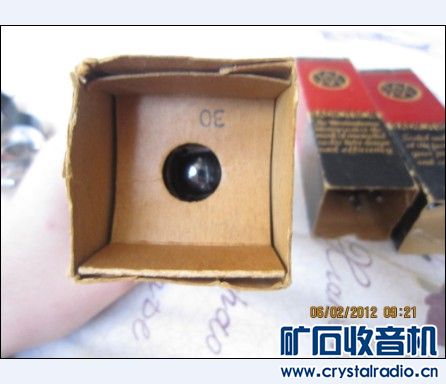

管子展示
$(~NRWK1}_2{_RJOL)F7TN)Y.jpg$ #p#分页标题#e#

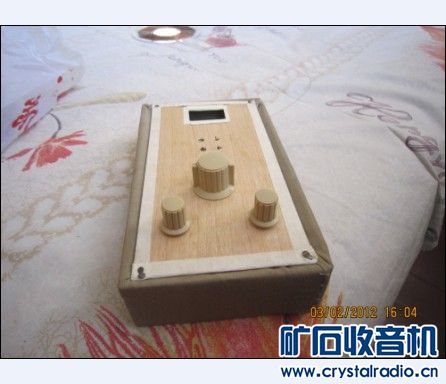

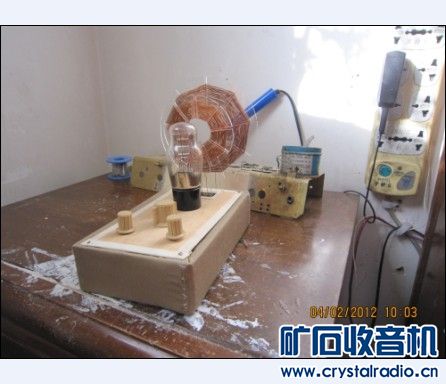

最后成品

#p#分页标题#e#

$(S4KWD]5{_3@`R1N)N$TGCT.jpg$

还有一些制作花絮，展示给大家

补充内容 (2013-2-7 16:04):
电路图，调试等细节请见12楼


NPH7XRH@M1OG2380O%WZ854.jpg #p#分页标题#e#










9@9444QM_UT7$$P%)H5]1_5.jpg #p#分页标题#e#






$_YPMKB5G`LPBW{)}XW%YG7B.jpg$


$@[[~W6RP7FIF~CI488__I{U.jpg$


(@NSIY2`2A8V%S0T9DP$2JK.jpg #p#分页标题#e#

线圈是采用大的内直径5cm外直径10cm小的内直径3cm外直径7cm，调节是首先是调整单联当有电台时调节线圈距离，直到声音最大，如果有鸣叫，就将线圈距离调大
