我是按制作过程解说一下安装及调试的方法，但希望朋友们制作时要对全部工作心中有数，有些制作不一定按我解说的顺序，也可交叉进行。

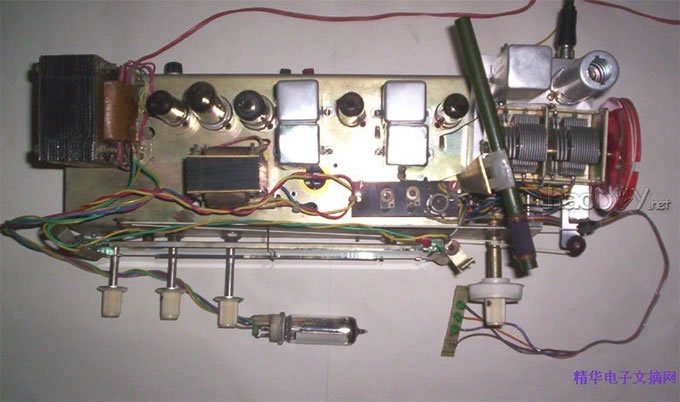

改装前的布局
业余制作超外差电子管FM收音机详解

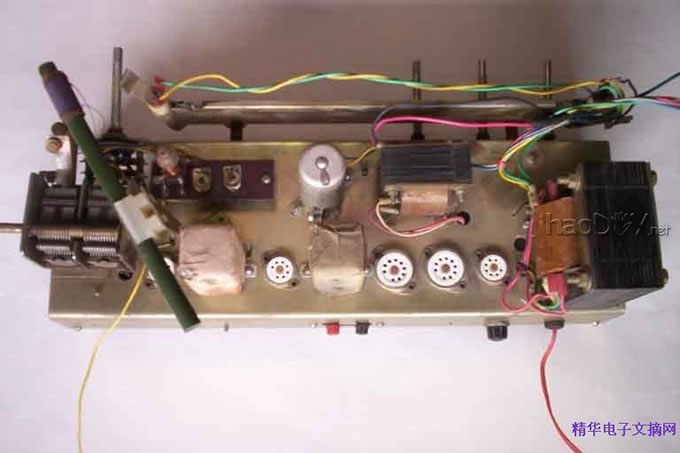

改装后的布局

一、准备
  为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。把愿收音机的中、短波天线线圈移动到合适的位置。
  增加一个高音喇叭。
  按电路图改变波段开关。用FM波段取代波段开关“拾音”档。
  改完后试一下，如果收音正常就进行下一步工作。

二、制作模块
  1、FM高频头

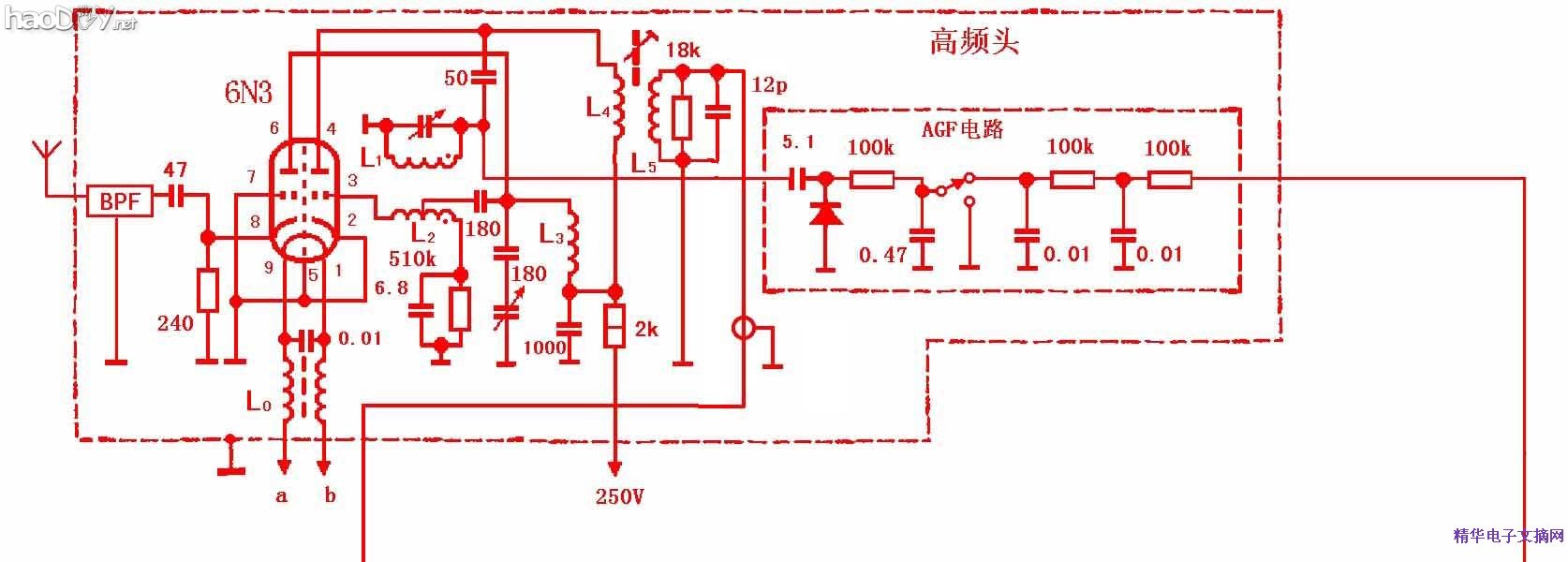

  注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。

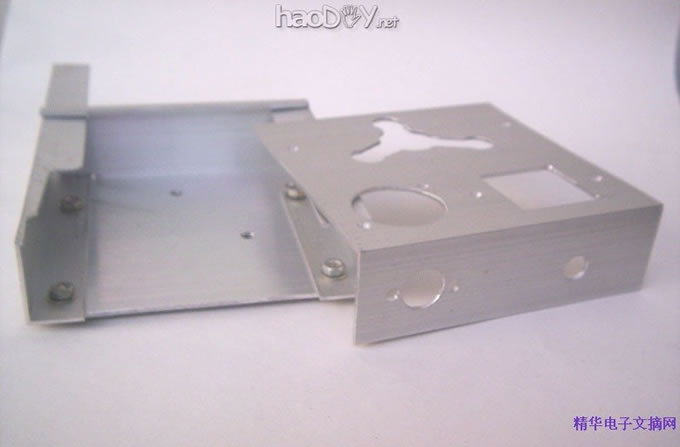

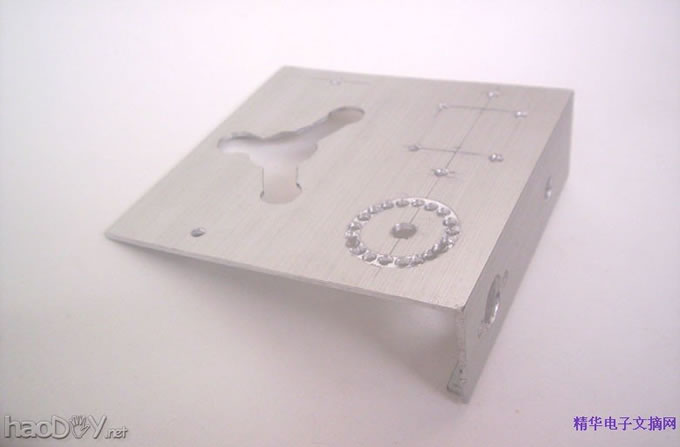

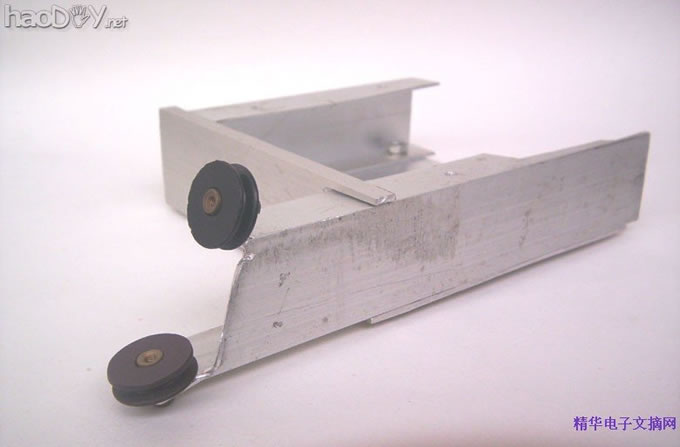

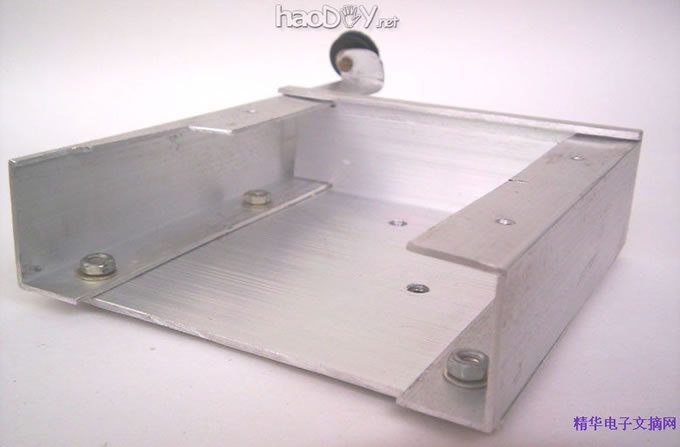

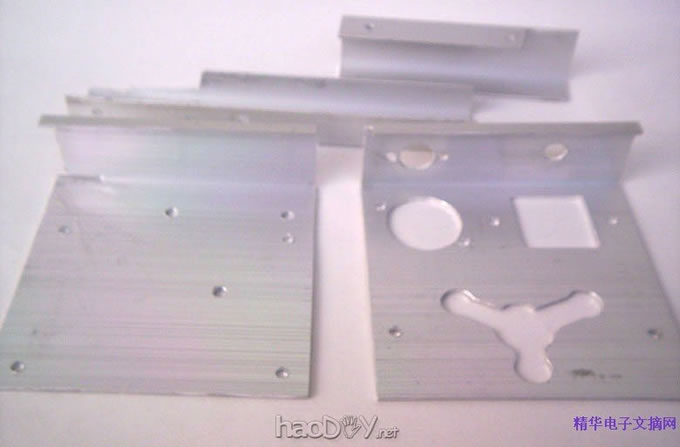

用铝型材制作高频头的盒子，高频头的盒子又是四连可变的支架。根据你自己的四连可变电容的安装孔留好电容防震固定的孔。因为个人的材料、工具不同，具体尺寸和制作方法要因地制宜发挥自己的聪明才智。
高频头的结构及安装图
