Poddwatt：5751 SRPP /推挽EL84（6BQ5）管立体声放大器该项目相关的其他电子管放大器的项目，我已经发布。多从近两年前临时相似的推挽EL84（6BQ5）Oddwatt项目。这两个电子管放大器的项目使用EL84 / 6BQ5管的和较早使用了ECC802S的驱动程序，而这个使用5751驱动程序管。基本电路都非常相似，但新项目有一些差异。最特别的是，它是建立更容易，成本更低。相当大的输出变压器已被取代原来的项目中使用的是相当沉重，成本更低的。仅此一点，使40美元至50美元的储蓄。一个数字电路的改进已经包括在内。特别值得注意的是这个新的电子管功放的增益较高的一个领域。这样做是允许的MP3播放器的电子管功放直接连接（通过耳机插孔）。早期项目的ECC802S驱动管没有足够的增益。最终的结果是一个伟大的DIY项目，对于那些你需要5〜7瓦高品质的声音。该放大器是挺干净的，从25 Hz到过去20kHz的（见下面的表1和表2中的测量）。有大量的底端，只是没有那么多的更大的放大器，如使用更大的音频输出变压器的的KT88奇块。我感到非常惊讶该放大器的声音。如果你没有超过电源限制，它会提供的音质，很容易听以极大的细节和清晰度。
照片1：Poddwatt类立体声EL84（6BQ5）真空管放大器警告：本项目采用高电压。接触这种电压可能导致人身伤害或死亡。如果你不熟悉的高电压和高电压设备安全地建立，那么请不要尝试这个项目。我希望大家都来享受音乐，而不是在这个过程中有任何人受到伤害。 电源供应器该放大器使用一个单一的电源，用4个滤波器节。前三部分是常见的两个通道。最终的过滤器部分被分为两半的SRPP，使每个有它自己的滤波器。我这样做，这样有两个通道之间的相互作用很小。四节开始快速恢复的固态整流器和一个电容输入。的四个部分中，是三个旁路用聚丙烯帽。这项安排的最终结果是一个放大器，是非常安静的。我最讨厌的嗡嗡声和噪音，并采取特殊的护理，以尽量减少他们。我想听到的音乐，而不是嗡嗡声。
图1：EL84（6BQ5）Poddwatt电源原理图（2009年10月）5751 SRPP驱动程序第二阶段驱动阶段是一个相当简单的的SRPP设计两个部分，一个新的生产Sovtek 5751真空管。对于那些不熟悉这个管，它是一个12AX7相似。5751与12AX7是引脚兼容的，但不能直接互换的一些参数是不同的（5751增益低30％左右，比12AX7）。我尝试过其他品牌的5751真空管和Sovtek品牌的比别人低失真。5751 JAN Philips的电子管使用在较大的安培没有执行，以及在这些放大器。偏置点为SRPP约1.25毫安。这是足够的，以确保线性响应。SRPP作为功率管驱动器的驱动程序都特别好。在这里我选择了一个简单，增益，线性度，驱动能力，电源噪声抑制。5751 SRPP驱动级的增益的是约32倍或30分贝。
图2：5751 SRPP / EL84（6BQ5）电子管放大器电路图（2009年10月）EL84（6BQ5）的SIPP输出阶段输出级是一个自我相推挽设计的紧凑型后的Hi-Fi功放的梅尔文·莱博维茨（SIPP） 。基本的设计已经存在了很长一段时间（50年左右）。与早期的应用程序的问题是，这是困难的，迫使它以线性方式进行操作。它只能作用在一个类-A模式与两个管子一直在进行。这个电路是有吸引力的原因是，它消除了需要一个分相器阶段。它仅需要一个单端驱动器。固体电子学的出现，提供了一个解决问题的办法。一个简单的应用程序的一个共同的LM317 IC电压调节器将其转换为一个非常精确的恒定电流源（CCS）。使用CCS在阴极电路的SIPP阶段部队工作在A类。从而成为一个平庸的输出级是一个什么样的高度准确和相当出色的。乍一看，它会出现输出级将无法正常工作，如果在所有。但是，如果你研究的电路，你可以按照信号的路径。第一条线索是，虽然对管的电流是恒定的。#p#分页标题#e#因此，如果一个管得到一个信号，并尝试进行更多的，其他的都要进行较少。第二条线索是在如何管偏颇。这是一个控制电压，调节电流的流动，通过该管。它是由在栅极和阴极之间的差异。更负的网格是相对于阴极，减流动管将尝试进行。所以线索3是在CCS两端的电压不是恒定的。当你把所有聚集在这里，你会得到什么。如果驱动管得到一个积极的信号，它会尝试进行多空闲电平。当发生这种情况时，阴极电压下降。这反过来又增加了其他管的栅极和阴极之间的电压差。请记住，该管的网格本质上是在地面的潜力，也无法改变。它是一见锯安排。如果驱动管得到一个负面的信号，它会尝试将其关闭。这将提高在CCS上的电压，并在这样做时，第二管进行更多。的电流总和，始终是恒定的。现在，你们中的一些可能会问：如何才能正确偏置电路的管，所以他们不会炒？这真的很容易。CCS就像一个阴极电阻提供偏置。唯一的不寻常的一部分，剩余的电路是管阴极电路中的平衡控制。看来，无论管是如何很好地匹配，他们并不完美。25欧姆的可变电阻器允许一个轻微的调整闲置的偏见管。它提供了一个约2-3伏的范围内。这通常是足以平衡任何典型的双管。严重不匹配的和不应该使用的不同品牌。它似乎是准确的管平衡是到高电平的设计的性能的关键。尽可能多的为2-3毫安管之间的偏差，似乎没有什么效果。准确的平衡和随后的质量输出有道理在一个多种方式。首先，它平衡的直流电流中的输出变压器。其次，它允许两个管子，其可接受的范围中的相同部分的操作。越接近他们一起工作，消除效果更好的谐波失真。我已经发现，这特别是与指定的部分的电路有未经调整或使用负反馈（NFB）小于2％的THD。我建了少量的非专营巴士的原因有两个。第一个是，它减少到0.1％的范围内，对于小信号和低于0.5％的平均水平中频段的THD。一个更重要的原因是，没有NFB了过去50 kHz的放大器将提供大量的电力。这是在正常的变压器谐振点的范围内，并可能导致在振荡和不稳定的，最明显的振铃。还有其他的方法来防止这种情况，（如电网塞阻力较大），但我的NFB工程。新的生产电Harmonix的EL84EH真空管的工作，以及在该放大器。 如果放大器不健全的权利或振荡，非专营巴士的连接可能是向后和应用正反馈。最简单的方法来解决这种情况是扭转内部的放大器的扬声器的连接。只是切换地和输出。这个问题可能会发生，因为连接到初级侧。根据其上的管连接到初级绕组，它会改变的输出的相位。 电子管放大器建设放大器的建设并不复杂。我用了一个8×12英寸（200由300毫米）机箱。到管座的连接相对较少，而且应首先完成。由于我使用12VDC加热器，我做了两个相同的6伏的部分。每个通道一个，然后将它们连接系列。我重视的加热器两组交界处的正偏压。这是设计的一个重要方面。的SRPP的一个缺点是，该板的一个部分被连接到其他的阴极。这将导致在B +电压的约1/2的B +电压施加到上部三极管的交界处。一个经常被忽略的规范管的加热器和阴极之间的额定击穿电压。在这些三极管（和许多其他人）的评级是100伏左右。为了保护管两件事情必须发生。首先加热器电路不能接地。其次，施加一个正电压（在这种情况下，约80）的加热器电路上。有几乎没有电流流过，所以大的值的电阻器用作一个电压分压器的抽头上的B +过滤器字符串。我发现，有可能是噪音的加热器电路和1uF的聚帽用于交界处的电压分压器，将其删除。大约2年前，我发现个人发生什么，如果你不这样做的偏见所涵盖的加热器。产生的火花，电弧和ZAP死放大器。一种整齐，如果你去了那些东西。我，我喜欢听的音乐。放大器的最复杂的部分是电源。随着多个部分和DC加热器，它会占用很大一部分的底盘。不要吝啬电源组件。电源供应器的信号链是成功的一半。你在哪里假设功率的扬声器来自？如果电源是吝啬的，或设计不当，将有重大影响的声音。这样做是正确的，用好的部件。 我用镀锡铜线的尺寸范围为12至22号（美国线规（AWG）表供参考）根据线的长度和目的的。我用标准的60/40焊锡。是的，我知道这是不是良好的环境，但我没有想到，我使用少量会造成任何重大损害。如果您选择，您可以使用银线和焊接。我还没有能够确定他们足够的区别，我听到。再加上我的观察是，并非所有的DIY爱好者做好焊接与银钎料，因为需要较高的温度。冷焊点的缺点，。现在，让我们回到了电线。将信号线远离电源线和加热器导线在可能的情况下。成直角交叉此类线材。我想保持最接线靠近底盘和运行那些可以一起在角落里。使用高质量的屏蔽线输入连接。在这个特殊的建设中，我使用了该中心的放大器接地总线。几个组件连接到它。它的中心是在电源地和信号地走到了一起。它不是一个真正的星状图案，但是适于这种设计。注意备用接地路径，因为它们会形成回路，产生嗡嗡声。#p#分页标题#e#该机箱不应直接电连接的信号，也没有电源（B +）的理由。使用一个X2型帽（RIFA是一个品牌）之间的底盘和信号/ B +理由。第三条接地线连接到机箱在电源输入过滤器（可以随一些国家电气规范，所以一定要检查您的本地代码）。这使得底盘的安全设备和放大器出现故障时，它会烧断保险丝或电路断路器。它也将屏蔽环境噪音。

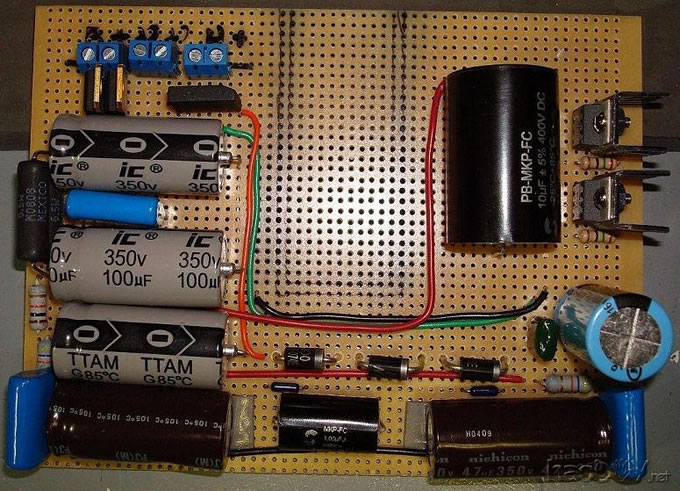

照片2：管放大器电源
我试图避 免使用，是很难获得的，例外的电源变压器，其余的应该是容易得到的部分。可以是很难找到的25欧姆3瓦的可变电阻器（可变电阻） -这是在美利坚合众国从Radio Shack（产品编号：271-0265美元，3.99），在加拿大，从源头（目录编号：2710265，CDN $ 6.99）和澳大利亚的迪克史密斯电子（产品代码：R6905，AU8.98美元）。所报的价格是从2009年10月。如果你知道欧洲的来源，这些可变电阻器可以让我们知道，我们会注意他们。变压器从Edcor为的Oddwatt的电子管放大器套件是OEM ，但其他适当的额定值（180V-0-180V的变压器，@ 100毫安+ 12.6V @ 4A）也将正常工作。另一种方法是，可以使用全波的桥梁和Edcor XPWR058的额定电压为180V-0 200mA时+ 12.6V（6.3-0-6.3）@ 4A（$ 47 Edcor）。您可以尝试AC加热器，其结果很可能是好的，但就像我说的，我开始讨厌的嗡嗡声和噪音，AC加热器是不可能产生的放大器安静。没有任何理由，你不能使用6VDC加热器。它仅仅是难以得到所需要的安培数在6伏，比它是在12。如果你愿意，你可以使用一的SMPS到加热器的功率（如EL84 Oddwatt电子管功放和KT88 Oddblock的电子管放大器）。他们的工作，且价格低廉。可以从来源，如零件快速，MCM电子和管站的所有其他部分。如果你要等待数个月，需要的话，我打算做一个完整的套件的部分，包括底盘以及OddwattAudio.com。没有任何广告词意，只是一个替代品。

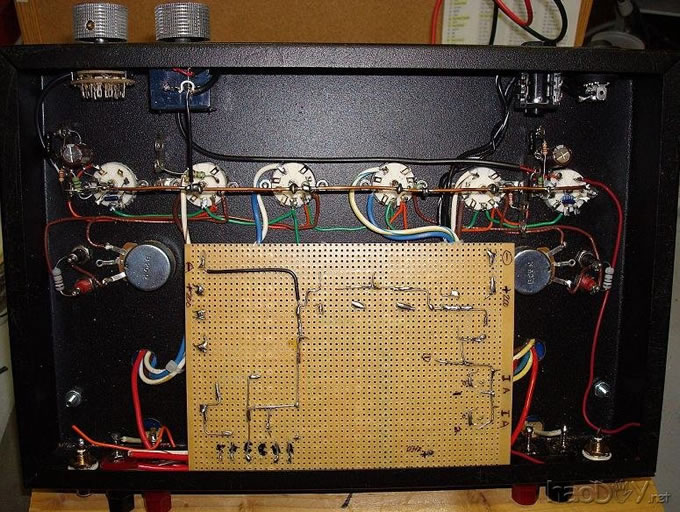

照片3：底面查看电子管放大器对于额外的管放大器的设计和施工提示，请参阅我的设计和施工真空管放大器的提示和建议。另外，我以前发布的电子管放大器配线颜色代码，您可以使用在施工期间的一些建议。 电子管功放的测试和测量该放大器的声音和测试。一个单一的输出抽头，名义上是6欧姆，4个或8欧姆扬声器，放大器的工作几乎相同的。基于对输出电压的放大器将提供约7.5瓦RMS为4欧姆，约5瓦到8欧姆。两层之间的实际体积的差异是很小的。该放大器的测量是在表1和表2所示。有没有真正的关注领域的表现。的主要限制因素是音频输出变压器。他们被选为很好地融合了性能和成本。他们表现良好，在低音区约25赫兹，然后开始上升的失真，频率稍低于。在顶端，他们是优秀的，放大器可以达到一倍以上〜40kHz的音频频带的顶部。由于大多数扬声器系统不响应，远低于40赫兹，低音失真可能是一个有争议的问题。我的主要系统升级奥特蓝星A7-500对，去干净到20赫兹。播放时，虽然用的音乐，显着低于30赫兹的内容，我无法检测到的失真。 管恭维测试时的的Sovtek 5751驱动管和电Harmonix的EL84EH的输出管。测试设置包括：
表1：失真性能的Poddwatt放大器
表2：相对于1000Hz的频率响应 注1：此处输出失真。平滑25Hz的。 最大输出功率为5.8VRMS为4和8欧姆 - 4W左右到8欧姆和7W至4欧姆。 听评论我喜欢很多不同类型的音乐。一切从硬摇滚到古典。三个领域是我的最爱，虽然，弦乐器，女主唱之类的东西了坚实的底。要听这个放大器，我只是交换到我的主系统。这是与前面提到的奥特蓝星A7-500，高度改进的VELLEMAN管前置放大器，一个改进的马兰士CD播放机，以及双701直接驱动转盘与格拉多银精华盒。这是在我的听音室设计和建造大约18个月前（BTW做一件伟大的事情，如果你能摆动）。现在怎么听起来吗？那么它不会使我摆 脱我管单块（的KT88版本的奇数块），但它听起来非常好。挺干净的，详细的中音和高音。它有一个很大的舞台音响。低音是坚实的，有很多肌肉 ，任何低端失真不明显。一些例子：GOLDFRAPP -第1号，我不认为它可以使那么多的声音，达到这样低。哇！麦当娜-时尚，全息是一流的。凯尔特人女装-丹尼男孩，她在房间里，以及中心。井，泉之旅-几个曲目，好咬的琴弦。Stevie裂口/佛利伍麦克合唱团-几首曲目，提出了脖子上的毛发。那么，我将如何评 价放大器？嗯，我会这样说，这将是我的后背，同比放大器在主系统对于那些场合时，我不希望听到的东西在巨大的水平或加热的房子（Oddblocks功耗超过140瓦，只是空转） 。 听好，布鲁斯
更新 - 2011年3月
UPDATE -二年九月三十日
UPDATE - 2012年10月8日的

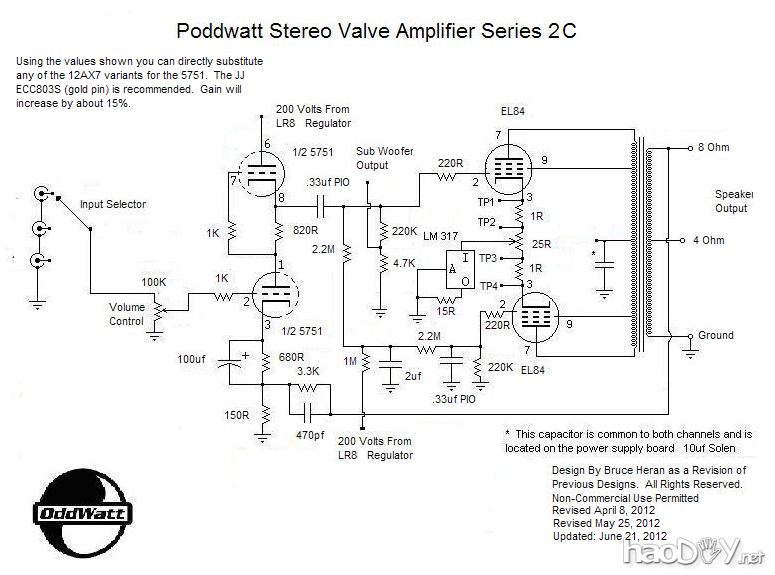

图3：PoddWatt 5751 SRPP / EL84（6BQ5）电子管功放原理图（2012年10月）

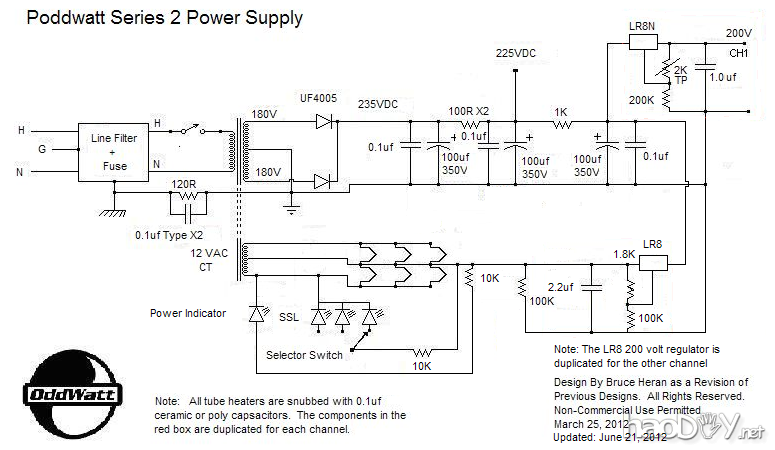

图4：Poddwatt电源原理图（2012年10月）如果一对单声道放大器更适合您的系统，那么我的项目，迷你块类超线性推挽EL84真空管放大器的路要走。有相似到一半的Poddwatt。在其中的一个更大的电力变压器的使用提供了一个在输出略有增加。的增加是从约5瓦的RMS在Poddwatt至5.8瓦RMS中的单块。所不同的是没有听见，但单块似乎听起来比他们更强大真的是。他们开我的马丁·洛根Vista的ESL扬声器相当令人满意的水平。他们不会更换KT88 KT120单块我，当我真正进入严重嘈杂的音乐，但，爵士，弦乐器和听力种我很多时候他们都是优秀的。 对于那些你感兴趣的事情，比如管的寿命和长期性能，我终于退休了原来的Poddwatt显示在项目。它跑了约8.5小时，每周5天，近四年来，在我的办公室。我想，这是有点超过2200小时。原管，现在我作为一名示威者在音频显示在更新Poddwatt。我希望他们能多小时，在所有的可能性至少达到6000〜8000小时，如果我有那么长的。保守的设计真的要在这一领域。 立体声放大器的PoddWatt项目的最新信息，提供上的PoddWatt的EL84推挽式立体声电子管功放-支持主题 DIY音频项目论坛。随意使用支持线程提出问题或分享您的意见，关于这个项目的。 (责任编辑：admin) |
