给烧友定做的805单端胆机

时间:2012-10-06 20:59来源:hifidiy.net论坛 作者:火星计划2009 点击:
给烧友定做的805机器,欢迎指教 下载 (83.94 KB) 2011-11-23 08:13 下载 (99.78 KB) 2011-11-23 08:13 下载 (76.61 KB) 2011-11-23 08:13 下载 (95.39 KB) 2011-11-23 08:13 下载 (86.54 KB) 2011-11-23 08:13 电源主滤波用原装红宝石加油罐电容声音甜美细节

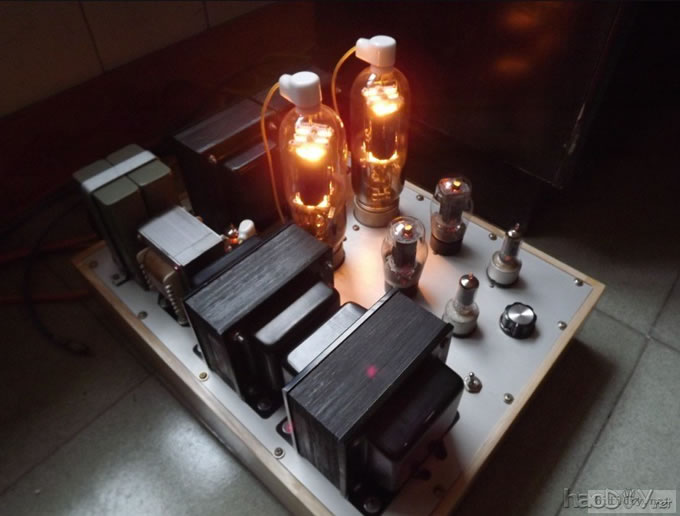

给烧友定做的805机器,欢迎指教给烧友定做的805单端胆机
给烧友定做的805单端胆机

给烧友定做的805单端胆机

给烧友定做的805单端胆机

给烧友定做的805单端胆机

给烧友定做的805单端胆机

给烧友定做的805单端胆机

给烧友定做的805单端胆机

电源主滤波用原装红宝石加油罐电容声音甜美细节多多,前级退偶也是用尼康和油罐混装解析力超高,灯丝滤波采用尼康33000UF做功率管滤波,前级用金弹子ROE的15000UF做滤波速度快内阻小效果好,耦合采用油罐和高速薄膜加上银云母三管齐下容纳了3种电容的声音于一体表现非凡,电源牛是2头牛高压和灯丝分开效果更好,输出牛采用114X55的和电源牛一样大给烧友定做的805单端胆机

该机的信噪比很高1MV以下贴在喇叭上都听不到,用转换座可以有很多玩法,原机用苏联进口6*4给烧友定做的805单端胆机

机箱是定做的用进口白蜡木,上面是4MM氧化膜铝板耐用不怕划花硬度很高

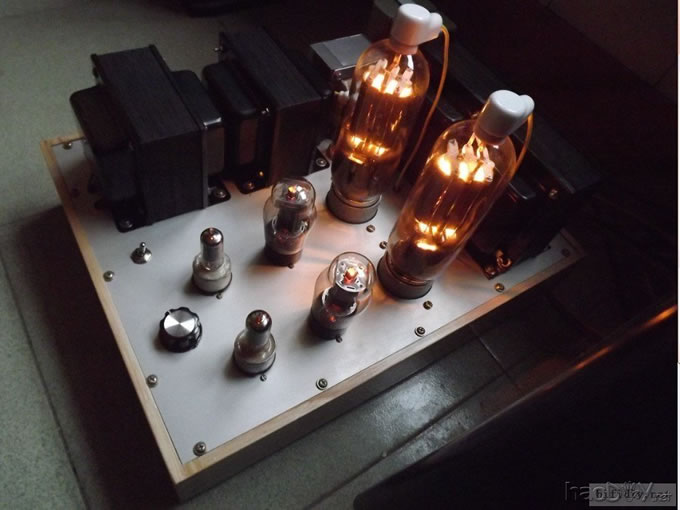

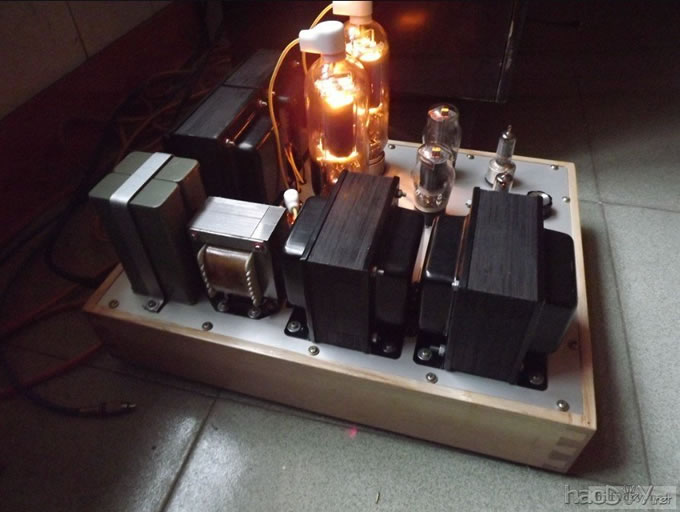

电源牛是114X55的2只,高压和灯丝各一只,功率每头牛250W已经不小了图片是晚上拍摄的没有参照物给烧友定做的805单端胆机

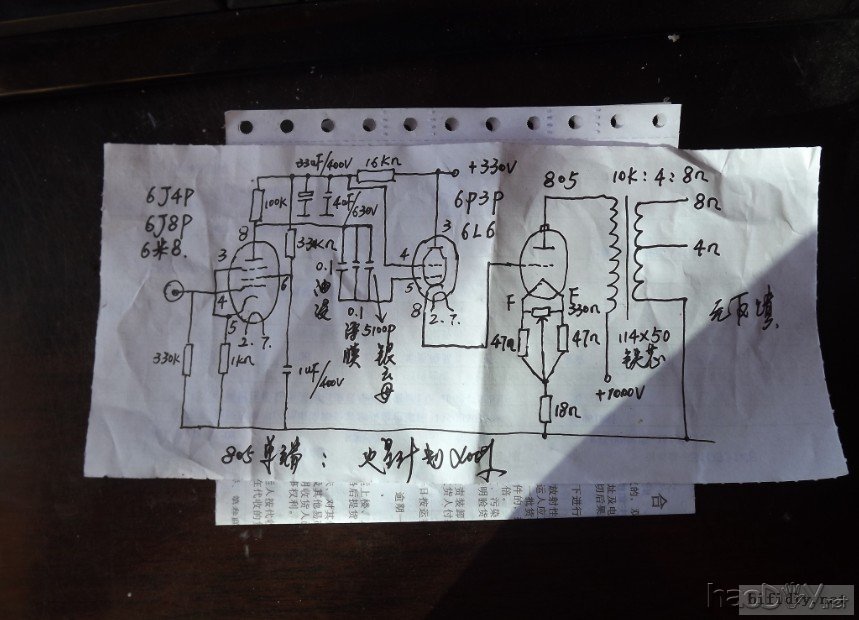

电路图奉上
给烧友定做的805单端胆机

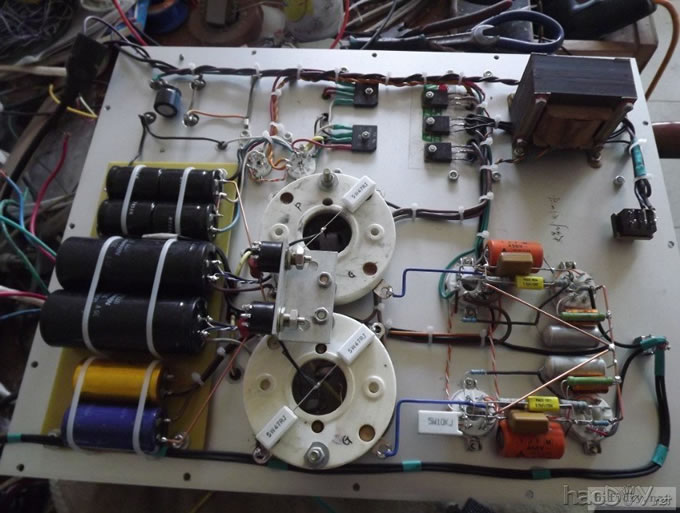

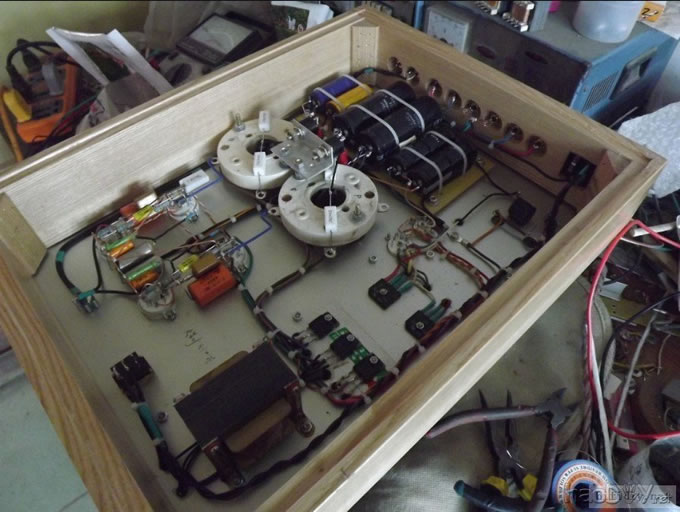

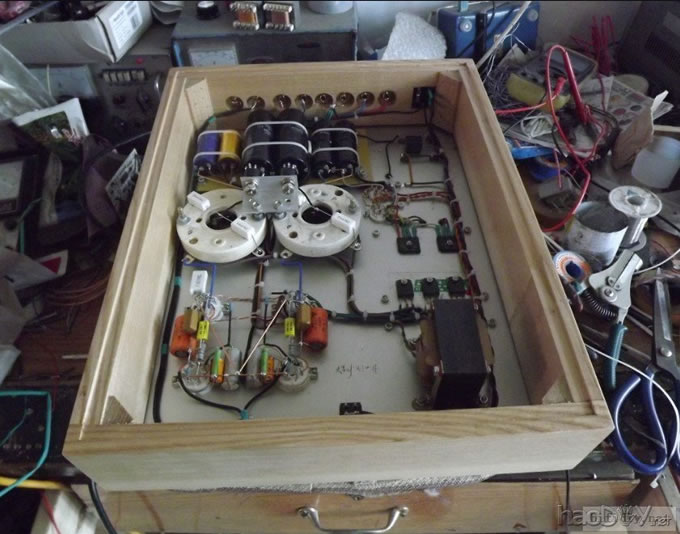

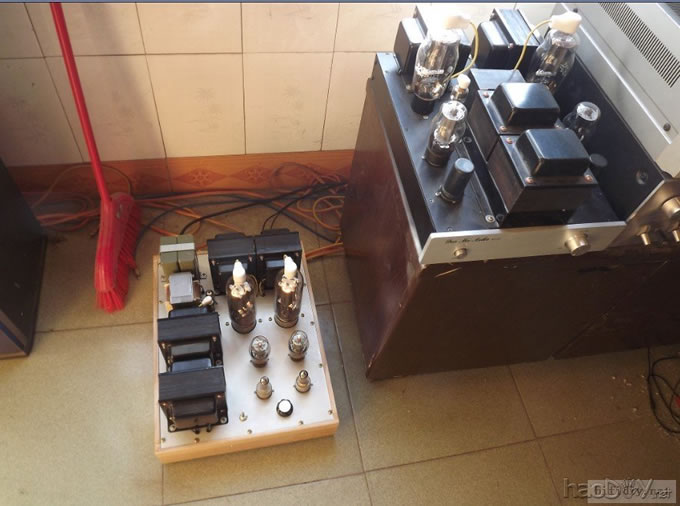

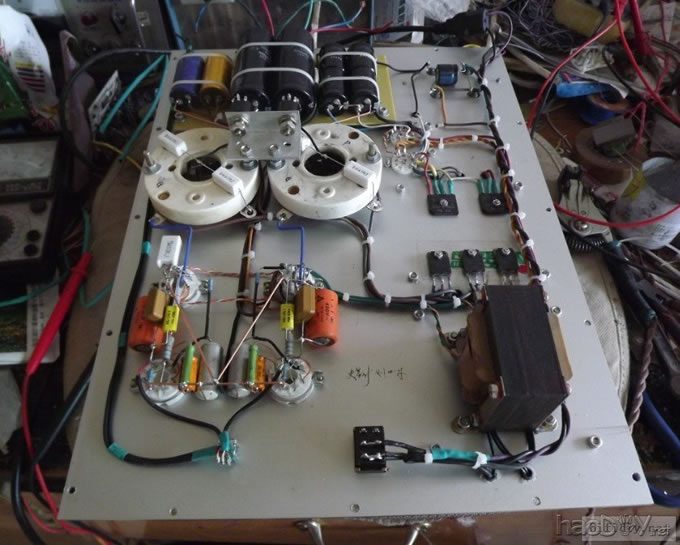

再来几张
给烧友定做的805单端胆机

不用跪求,所有牛的参数奉上就是了给烧友定做的805单端胆机
电源牛:高压牛用114X55铁芯,初级0.83线绕436匝,次级高压用0.38线绕693匝是350V,再绕792匝400V分别整流滤波串联起来得到中压420V,高压975V,灯丝牛同样用114X55铁芯初级0.83线绕436匝,次级双10V用1.25双线绕20匝抽头用来做全波整流,6.3V用1.20线绕13匝
输出牛:用114X55铁芯,初级用0.27线绕3400匝,分5层绕制每层650匝之后串联,次级用
0.64线绕138匝,100匝抽头是4欧,分4层夹入初级,4层并联给烧友定做的805单端胆机.
