6sq7+KT66单端胆机制作

时间:2012-10-10 23:12来源:hifidiy.net论坛 作者:HP9031 点击:
KT66在胆机发烧友眼中,是一支很不错的电管子素质极高,它是束射四极管据说它的声音有些西电的味道,它有着硕大而漂亮的葫芦外形,似乎包裹了一层神秘色彩,为揭开它的神秘面纱买下了6支曙光KT66,开始筹备单端胆机制作。 制作前苦思冥想,构思出较为合理的

KT66在胆机发烧友眼中,是一支很不错的电管子素质极高,它是束射四极管据说它的声音有些“西电”的味道,它有着硕大而漂亮的葫芦外形,似乎包裹了一层神秘色彩,为揭开它的神秘面纱买下了6支曙光KT66,开始筹备单端胆机制作。

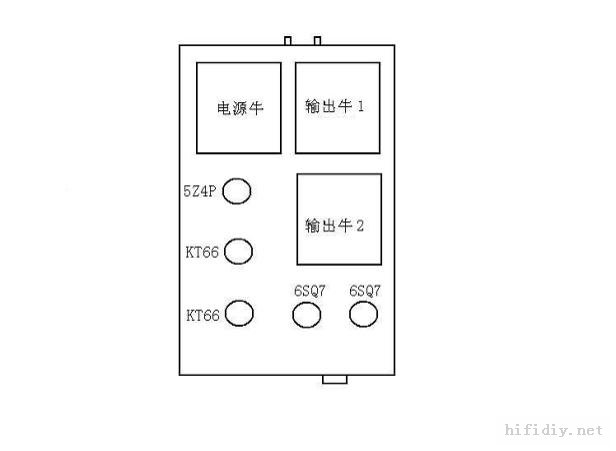

        制作前苦思冥想,构思出较为合理的布局(图1),电子管和变压器摆位紧凑,能使胆机做得小巧些,这种摆位最大优点就是使电源牛远离前级电压放大管,这样完全可避免电源牛对前级的干扰,对整机信噪比提高有好处,扼流线圈安装在机壳内让胆机外观显得整洁不凌乱,考虑周全后确定了上述布局方案。
6sq7+KT66单端胆机制作

(图1)

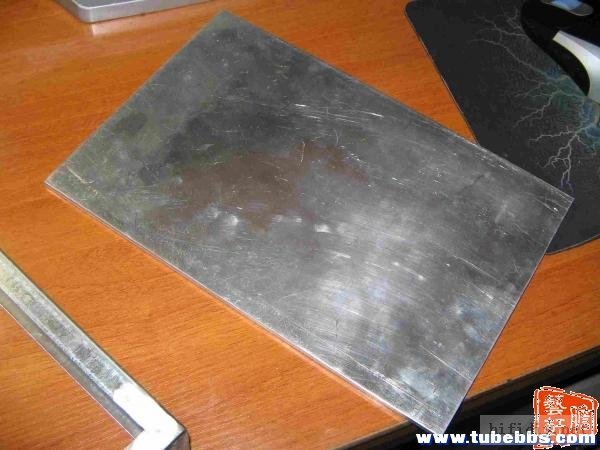

        玩了很多年的胆机,手上有几个现成的机壳这次不打算用了,其目地是为了“享受”一下从头到尾的制作过程及乐趣。下面先把机壳的制作详细过程介绍一下,找到一块符合上述摆位要求的铝板,尺寸315mm*185mm(图2),
6sq7+KT66单端胆机制作

(图2)

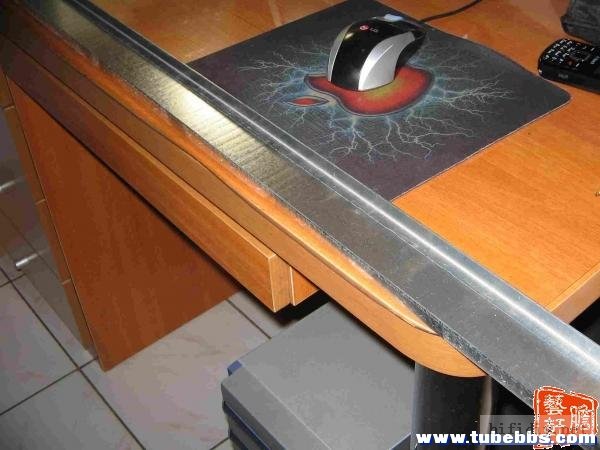

建材市场有一种U型镀锌型材,一根长厚度为3米宽度为50mm,,价格也不贵每根十几元,宽度尺寸完全符合制作机壳的要求,型材板的厚度为1.3mm强度也够了(图3)。
6sq7+KT66单端胆机制作

(图3)

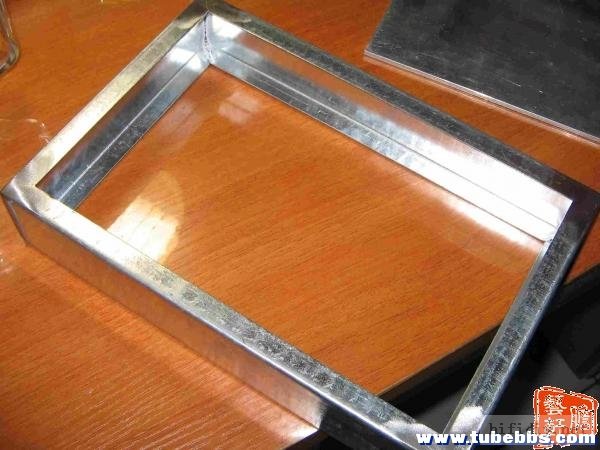

        在建材市场找位能干钣金活儿的师傅,谈好价格后按尺寸要求开始加工,过程是这样,按尺寸切割后,把切割的型材两端磨成45度角,再把型材需要焊接处的镀锌层磨掉再焊接,焊接完后把焊接部位的焊瘤打磨平整,这是焊接完工后的效果(图4),这次共计做了3个机壳框,其他两个是为后续的“折腾”制作做准备的,一根型材可以做6-7个这样的机壳框,细算下来还是比较划算的,100元手工费加工3个这样的机壳框,这回省下不少银子,心里挺暗暗得意的。
6sq7+KT66单端胆机制作

(图4)

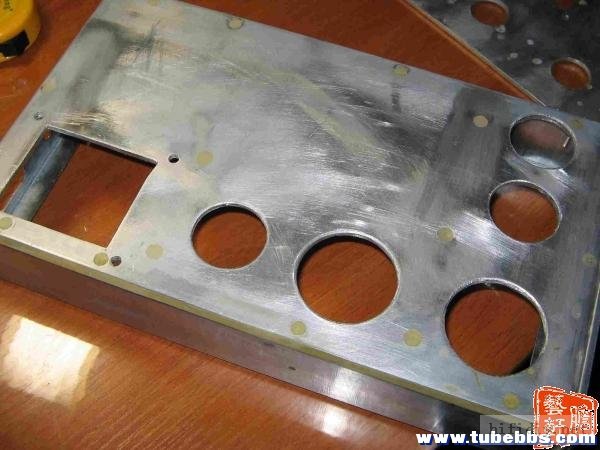

机壳框架做完后,后面的活儿该自己干了,铝板上的开孔所需要的工具有曲线锯、手电钻、直径45mm、35mm、26mm的开孔器,电源牛采取的是卧式安装,窗口开孔尺寸为65mm×55mm,此方孔用曲线锯来开孔,板面的KT66圆孔直径为42mm,前级管子和整流管的圆孔直径为35mm,衬板用来固定电子管座,开孔直径为26mm。开大圆孔时确定好开孔位置,先打直径3mm的定位孔,再用开孔器来开孔,用此方法开圆孔定位准确不宜跑偏。所有的孔开完后,用径3mm平帽螺丝把铝板与框架固定起来,为了让机壳表面平整美观,无螺丝帽显现,在铝板上面打平帽螺丝沉孔后,再与框架固定。固定电子管座的衬板方法同上,沉孔用原子灰填平,待干透后用水砂纸蘸水,磨平原子灰填补处使之表面平整,用手触摸板面无凸凹之感就行了(图5)。
6sq7+KT66单端胆机制作

(图5)

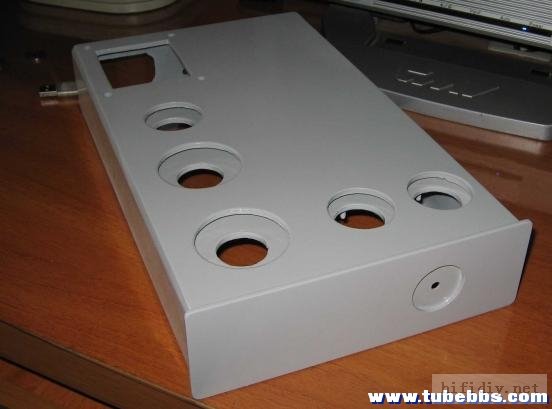

下一步该喷漆了,先把机壳表面清理干净无微小颗粒,我用的是自喷漆,选好喜欢的油漆颜色,一定要选择品质较好的自喷漆,这样的漆颗粒细腻喷完后表面平整,喷漆时要注意喷嘴不要离机壳太近避免得出现油漆流痕,共计喷了4遍,由于没有烘干设备自然干透大概需要10天时间,喷完漆的效果感觉还不错,制作精良的机壳完工了,用上述的制作方法,取材容易制作方法简单,材料价格便宜等优点,通过后期精心制作完全能制作出属于自己的精品胆机机壳
6sq7+KT66单端胆机制作

(图6)。
油漆干透后开始组装,电源牛为卧式安装,输出牛1、2为立式安装,先安装电源牛再安装输出牛,输出牛1线包方向要对着电源牛,由于电源牛与输出牛1距离很近,在安装输出牛1时一定要测试一下,避免出现磁耦合,能否做好这台胆机这可是关键的第一步切记,测试方法是给电源牛通上220V市电,在输出牛的输出端子上接一支喇叭,把喇叭贴在耳朵边一点一点挪动输出牛1,找到最小噪音位置后固定输出牛1,输出牛2测试方法同上,上述测试步骤很重要否则变压器磁耦合的干扰噪音后期无法处理掉。

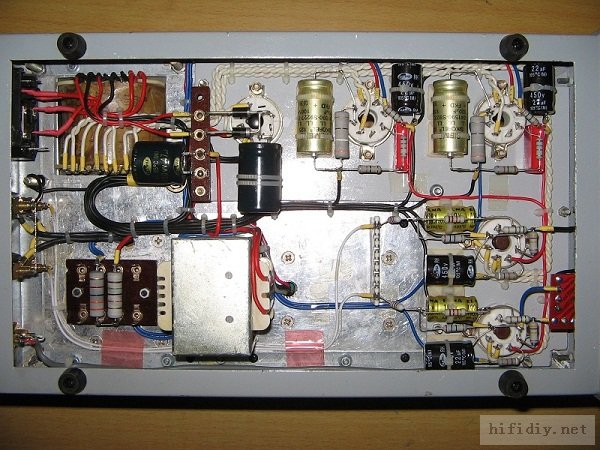

    所有的元件安装完毕,检查元件确认焊接无误,再对照线路图检查一遍后开始通电,电子管的灯丝被缓缓点亮,检查前后级各部分工作电压基本正常,稍微调整后开始送入信号,此时调试用音箱发出KT66美妙声音,声音真是不错令人兴奋,此时按耐住自个儿的兴奋心情,继续细微的调整,让胆机工作一些时间再复查,各工作点稳定很正常,没有噪音的困扰心中暗喜,再利用负反馈和屏极反馈使得噪音变得更低了,到了深夜把用耳贴在音箱喇叭上,才能听到很轻微的噪音,今晚令人兴奋的彻夜难眠,心里在想难道这就是DIY制作过程中“乐趣”(图9)。
