6h3+6n8p+6p3p(6l6) P30 2*25W推挽胆机功放制作

时间:2012-08-30 19:38来源:未知 作者:admin 点击:
因为是第一台自己做的机子!太高兴了,所以不得不发个贴贺一贺 内部:第一次做的机子,工艺肯定会比较差点!但为了看上去整齐一点,在排线和元件的排列都已经很努力了,有什么不好的地方,请大家指出! 是KT66!原意是6P3P的,因为手上有KT66管,又知道是通用

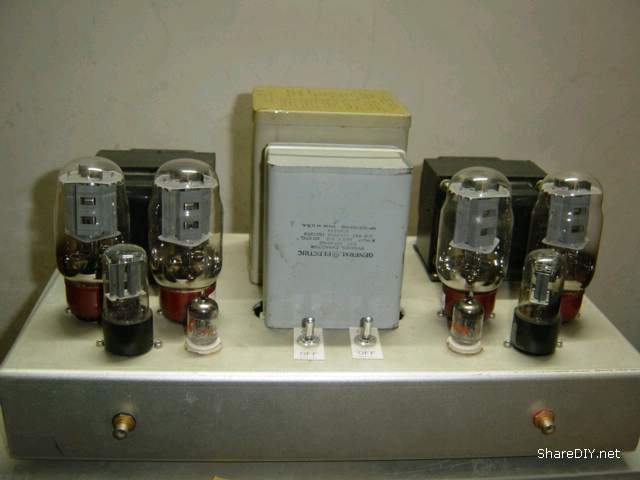

因为是第一台自己做的机子!太高兴了,所以不得不发个贴贺一贺
6h3+6n8p+6p3p(6l6) P30 2*25W推挽胆机功放制作

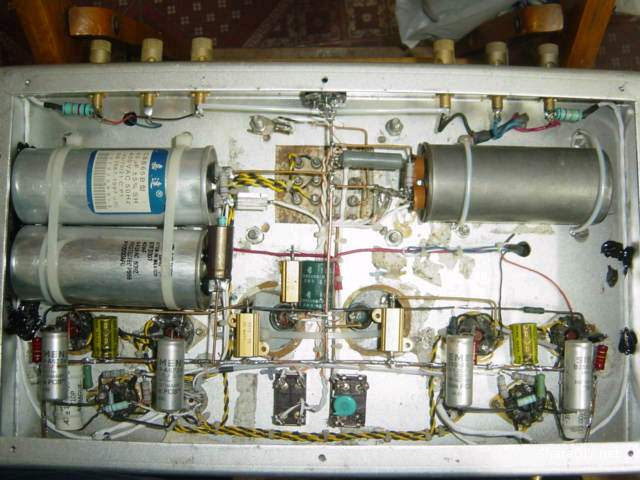

内部:第一次做的机子,工艺肯定会比较差点!但为了看上去整齐一点,在排线和元件的排列都已经很努力了,有什么不好的地方,请大家指出!
是KT66!原意是6P3P的,因为手上有KT66管,又知道是通用管,所以就换上去听了,效果也好很多的大家也多点贴点机子,特别是机子的内部图,给初手门看看,让大家都学习学习!我也是看大家的内部图多了,实在太赏心悦目了,所以也想做好一点!焊这台机了进程很慢,因为是新手,哈哈,粗算一下,我实际坐子小板凳上焊机大概有40多小时了!老实说,实在头到晕了!但是声音出来还算令自己满意。所有的辛苦变成的此刻的糖果了!
6h3+6n8p+6p3p(6l6) P30 2*25W推挽胆机功放制作

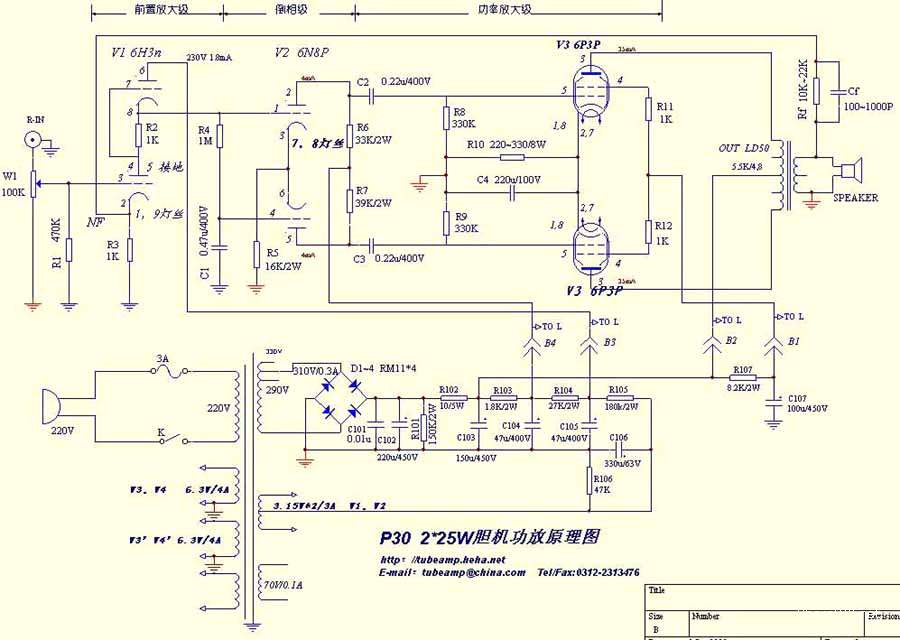

电路图
6h3+6n8p+6p3p(6l6) P30 2*25W推挽胆机功放制作
