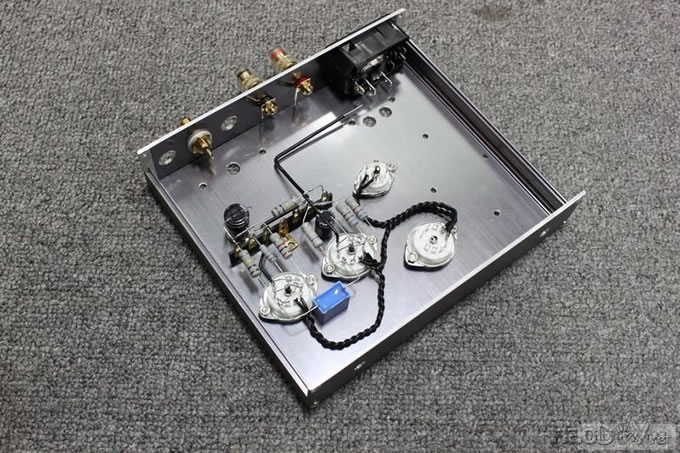

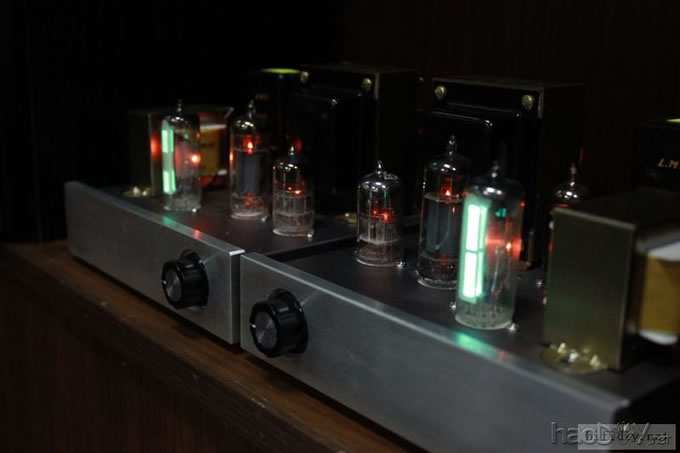

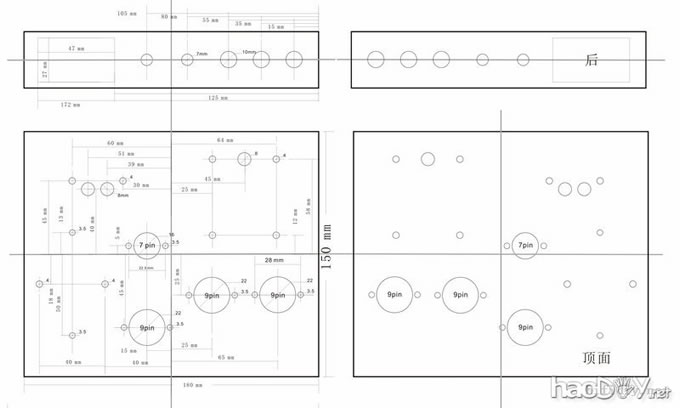

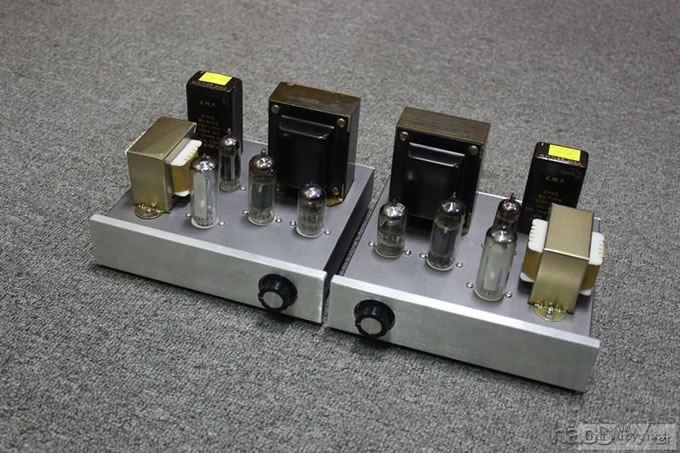

6P1+6N2+6Z4+6E2 输出功率2-3瓦 输出变压器57片次3夹初2绕法，5K5,电感15H以上,0-4-8（最初用上无二十七厂CB-1-56型输出牛声音频段不够，单薄） 电源变压器上无二十七厂DB-30-112型电源牛200V X 2 , 45MA, 6.3V , 2.4A 扼流圈T81C 130mA 电感量2H以上,电阻170欧 机箱自己做的，用铣床  型号 阳极电流 灯丝电流 灯丝电压 6Z4 最大输出电流75ma，600ma 6.3V 6P1 工作电流44ma， 500ma 6.3V 6N2 工作电流2－3ma 340ma 6.3V 6E2 工作电流5.5ma 300ma 6.3V 箱体是买的成品铝型材钻孔的，主要是前面板，原想找人订做个但价格太贵，二片面板开价要400元 麻烦，只好买片8MM的铝材去朋友工厂借机床做，用了不到50元，就是外观处理的不专业 超薄的机箱很小巧  机箱尺寸：150X180X35MM 面板尺寸：50X190X8MM 机箱平面图

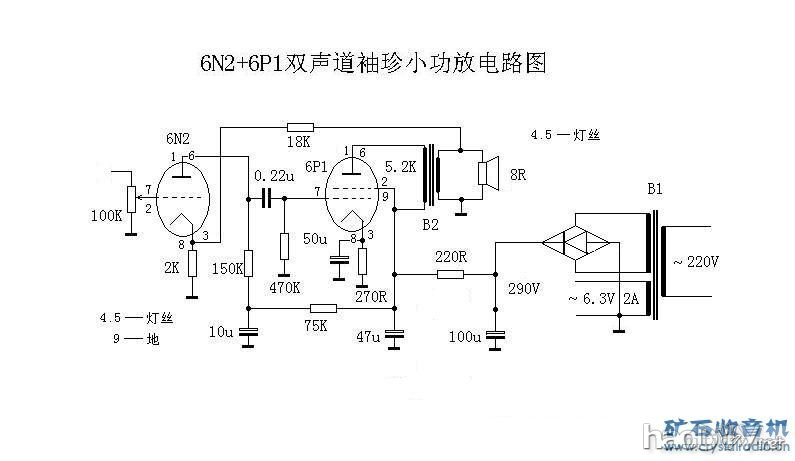

 做为小功率机子，6P1很不错，很普遍的管子音质就不说了 回复 40# erj0103 没有画绝对准确的电路图，给你一张论坛上找来的做参考吧，俺没用电路图，是边做边调的  对的，如果只是要它出声那随便配都能行，外面卖的那些什么这管那管能通配的机子俺看着就烦，要想调好，极少有可以通用的 俺的6P3用4K牛才做到7w 6N1比6N2各参数都高 以6P1这种小功率的前级放大级别应该不用大，我个人觉得6N2配6P1好些 (责任编辑：admin) |
