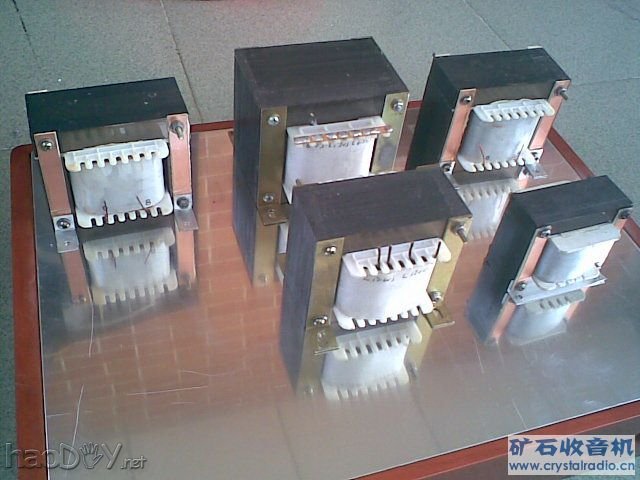

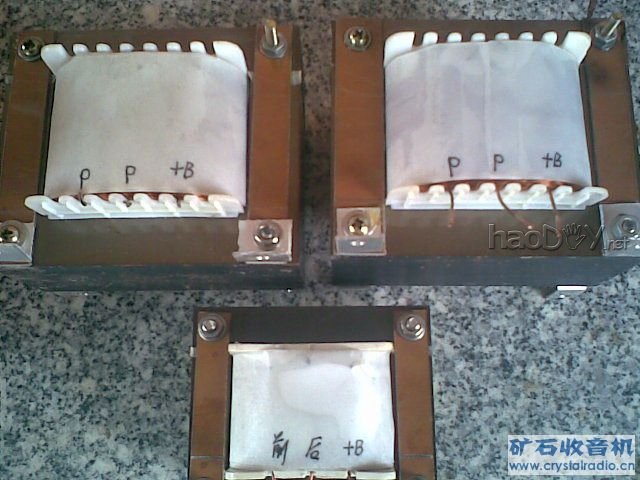

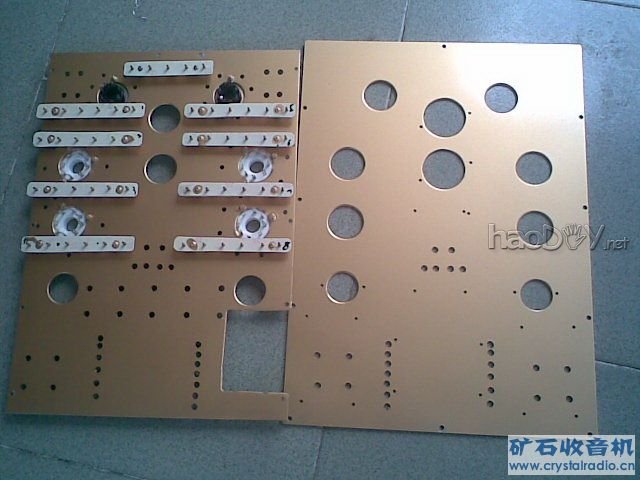

FU-50管是本人最喜欢用的国产胆管之一.在呢次制作是比较注重变压器之使用.电源牛.输出牛.灯丝牛.扼流是全独立形式….特别在输出牛方面独立两个线包给FU-50屏压供电.解决两支管胆不平行的问题.而且要比并管并屏的功率要大(现在很多并联单端都是并屏使用的…).也为了减轻主电源变压器的负担.后胆灯丝牛独立形式……至于本机音色和指标之类在此不多讲了，莫误导大家了…（一定要亲身聆听过之后.才会知道这国产低廉胆的毒性所在）..以下简单介绍下此次用料方面。前胆用美国6SN7WGTA.VT231后胆用老北京FU-50. 此次电源变压器的使用及FU-50的工作状态： 1） 独立电源牛：400V、1.5A前后级主电压.12V、1A给高压保护使用，6.3V、2A给前胆使用。 2） 输出牛：4.5K:8欧45H两组独立屏压供电.扼流圈：6H、2A./3H.4A 3: 独立后级灯丝牛:12.6V.3A两组.... 4：FU-50工作方面：工作电压465V .屏流88MA. 自编负压56V. 以下是这次装机部份图片.内部电路布局.电路图（此图片是用手机所拍.效果不好请见谅）…..欢迎各位朋友、前辈们多提宝贵意见……共创一个HIFI新天地！！ …多谢!
|
