潜水N久，今日献丑把最近制作一台6V6单端的过程贴出来，还望大家多批评指教。电路就不贴出来了，6SQ7+6V6的电路，坛子里早有发过。先从机箱制作开始：

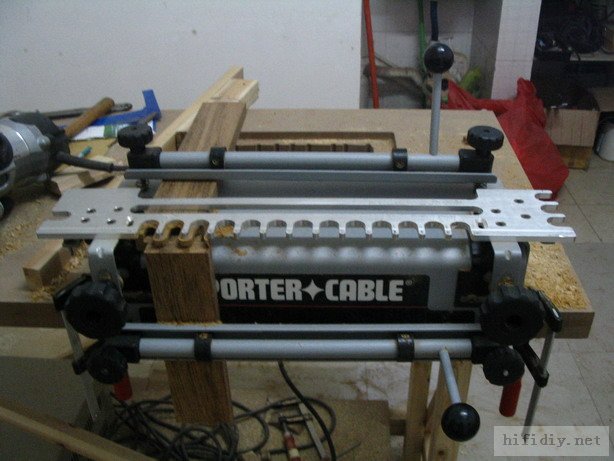

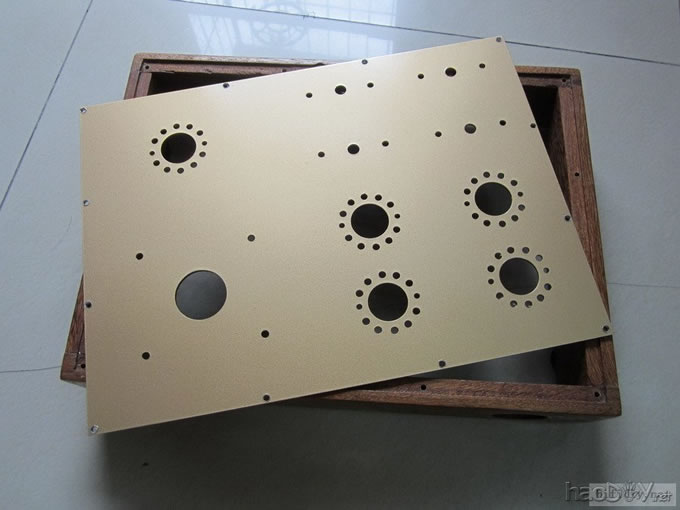

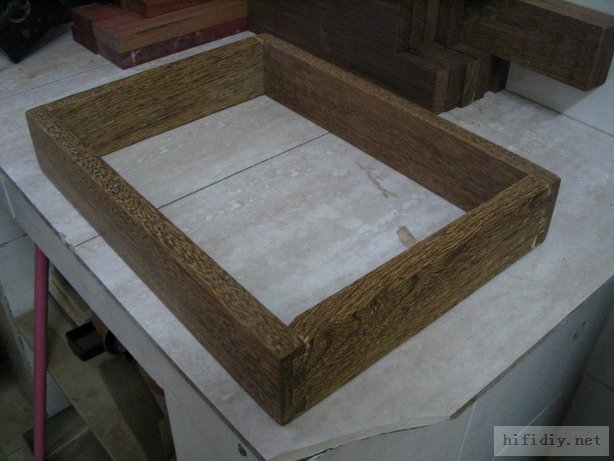

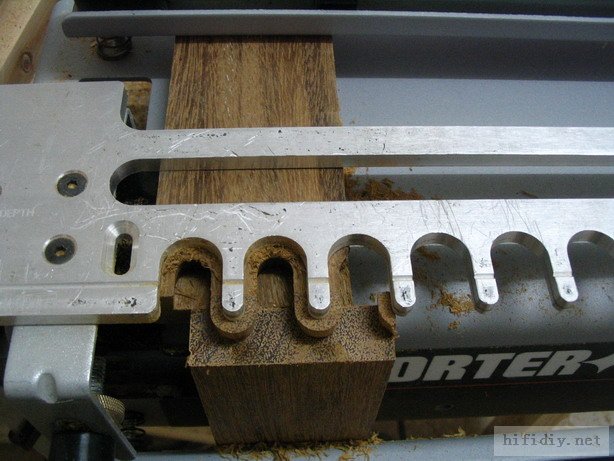

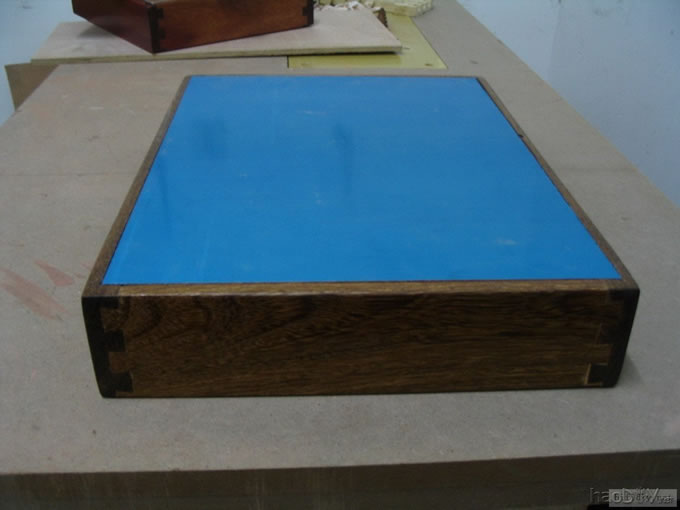

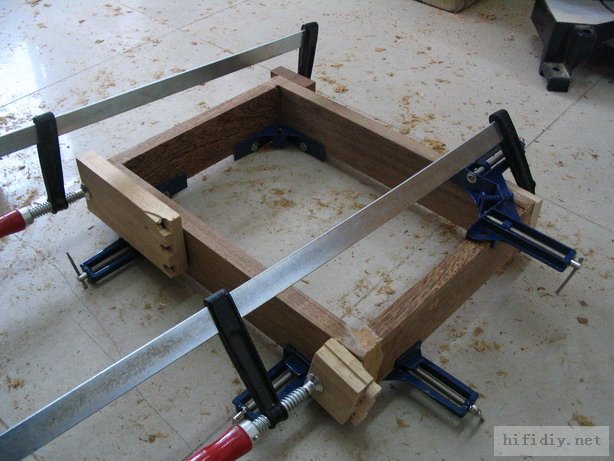

机箱和开孔、 面板喷漆

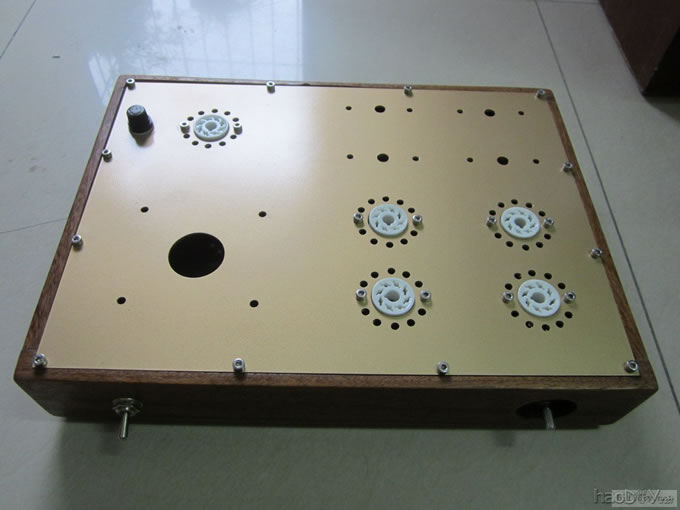

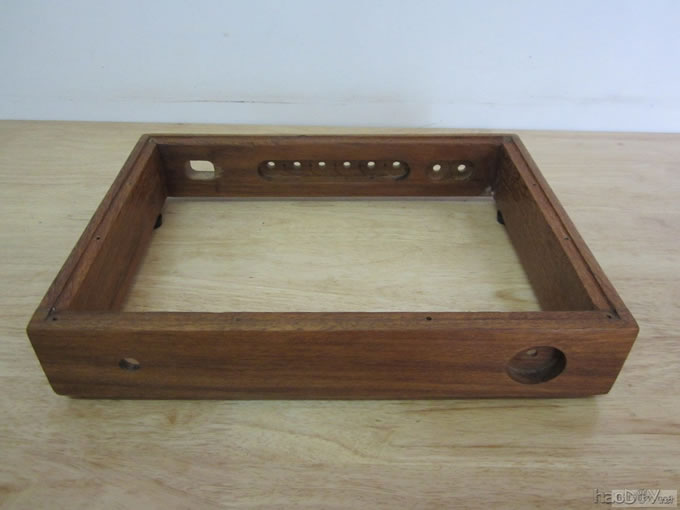

机箱正面

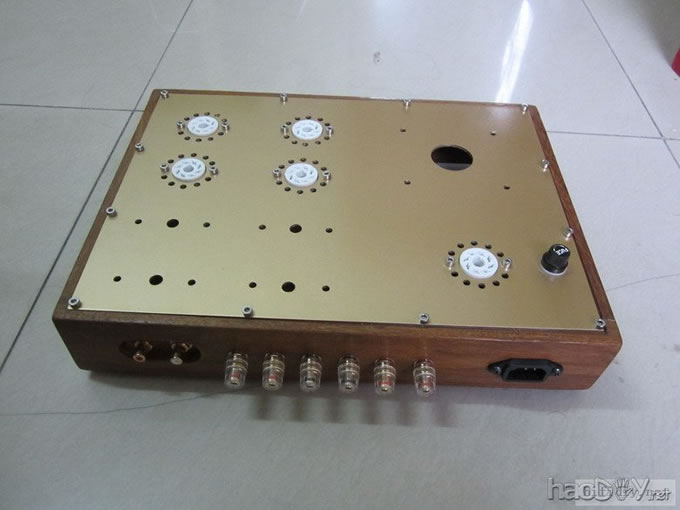

机箱背面


牛牛绕制

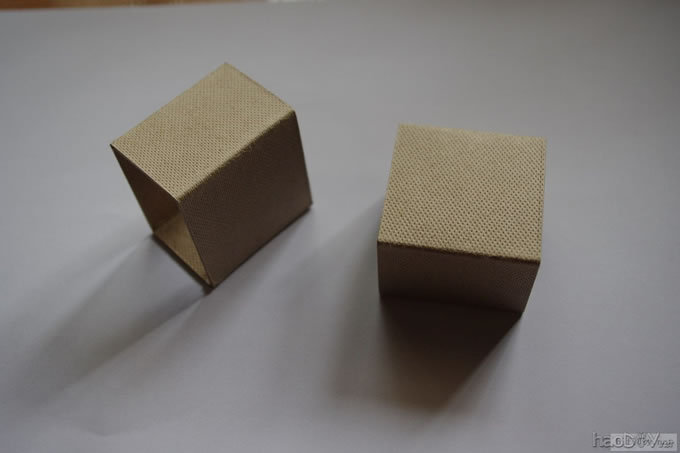

1.0厚PB纸制作的输出牛骨架

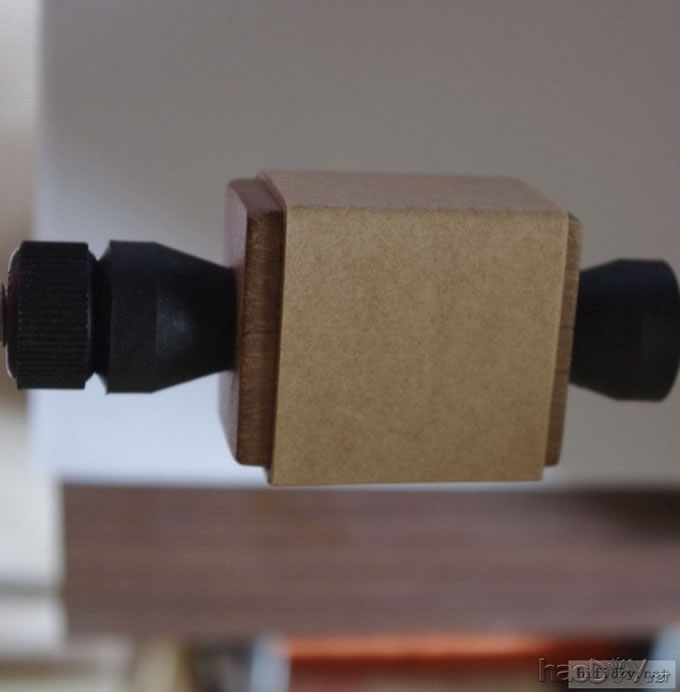

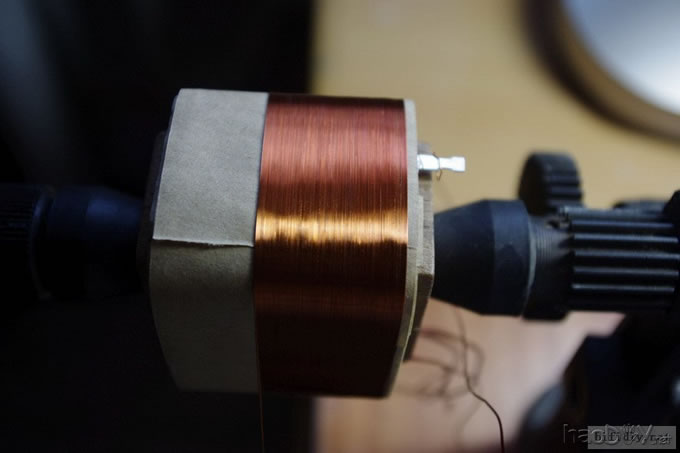

骨架包两层0.08厚的绝缘纸






插好片片的牛牛，76片，叠厚35


浸漆忘了拍了，烤箱烤30分钟左右就放入绝缘漆里面就好，浸泡48小时，当然，时间长短个人习惯，浸久一点能保证浸透。浸漆的时候建议戴口罩，最好在阳台等室外进行，热牛放到漆里面会冒烟，有毒的。

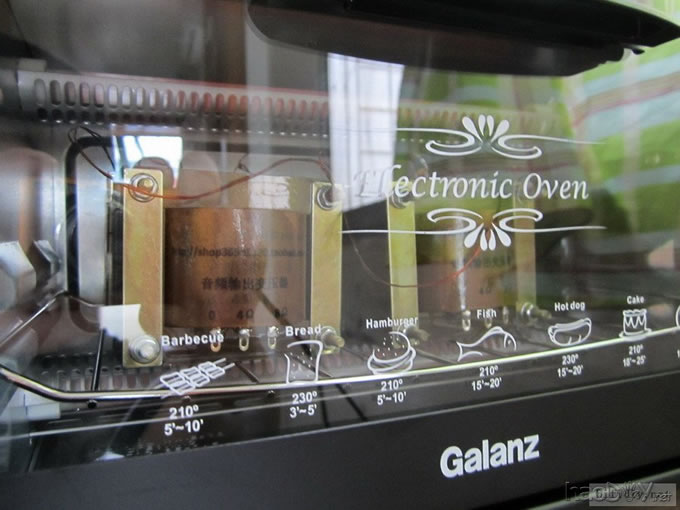

烤牛牛，95度左右恒温，烤一个小时后拿出来凉2-3小时表面就干了。


牛牛的公式数据不是什么秘密，完全可以公开：
初级0.19线绕3099T，分三组1033T绕，次级用0.77线136T，分两组68T夹入初级，铁芯留0.1mm气隙。绕的时候细心一些、慢一些就OK了，新手绕慢一些，熟练了就可以快了，这全靠感觉。一般新手绕上几对牛也就能有感觉了。

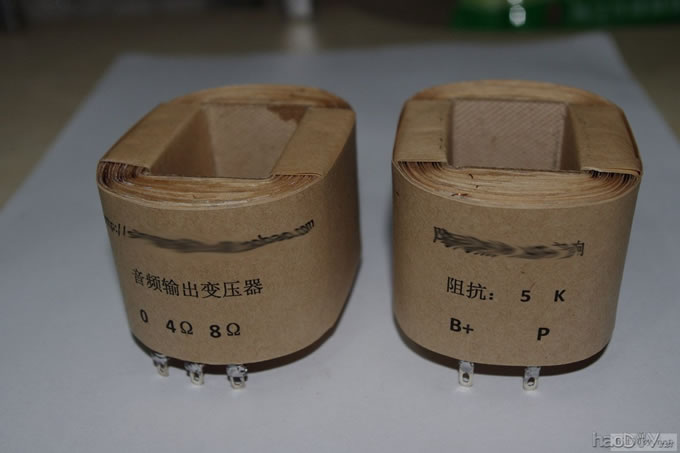

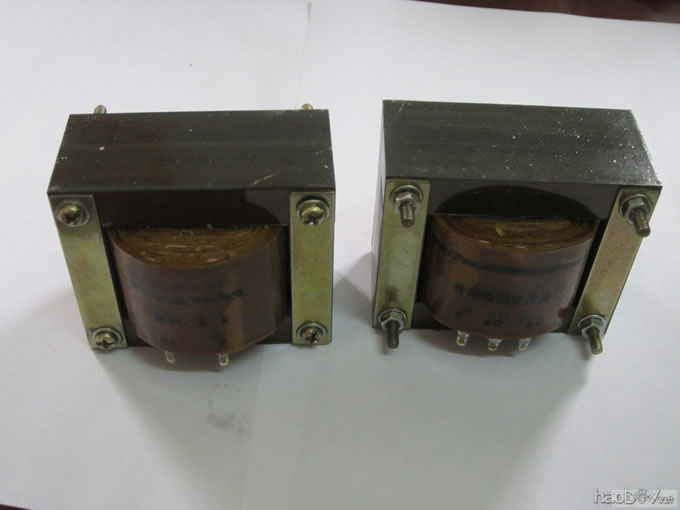

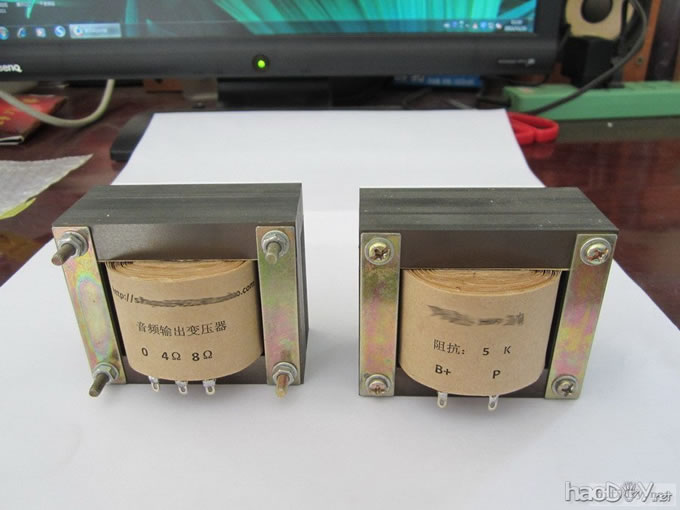

浸好漆的牛牛
