以前开了一个帖子说我自绕变压器的方法，前两天看到还是有不少人感兴趣，正好上个周末又作了两对试验用的输出变压器，就一并再细说明一下，但愿对需要的人会有点帮助。

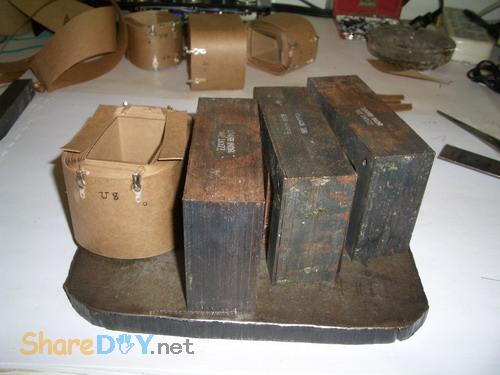

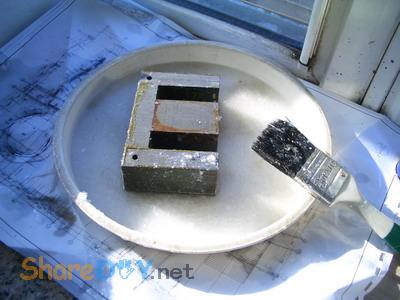

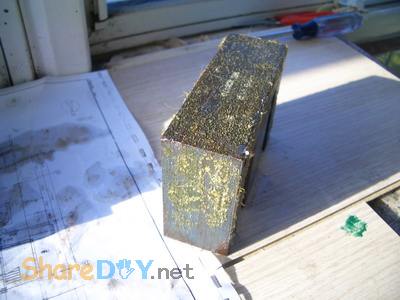

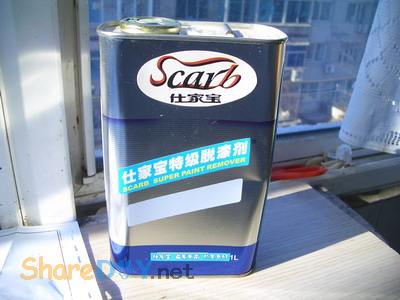

首先是对就铁心的处理，我是用除漆剂去掉表面的绝缘漆的。

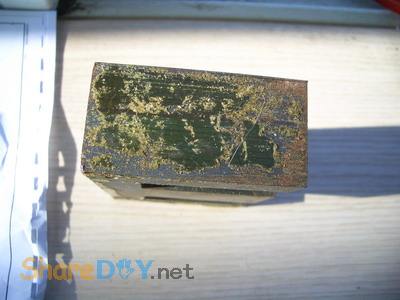

处理完成的情况

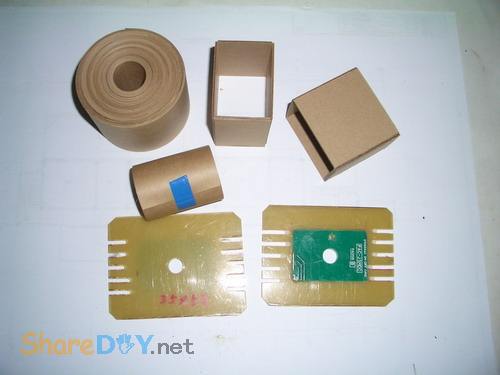

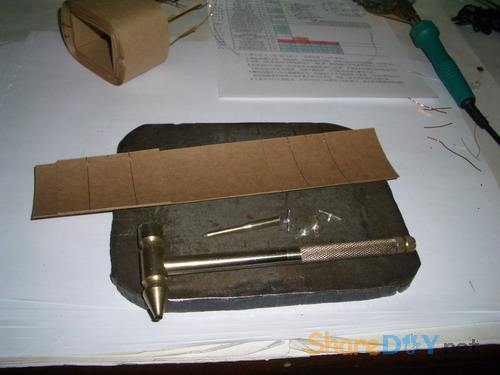

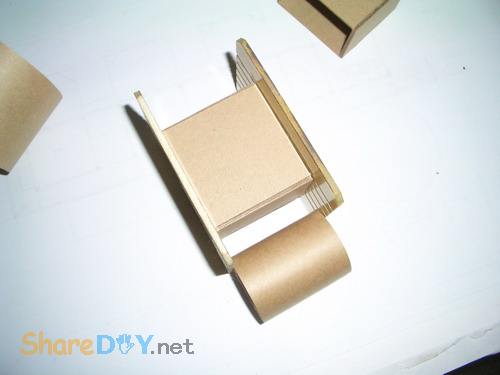

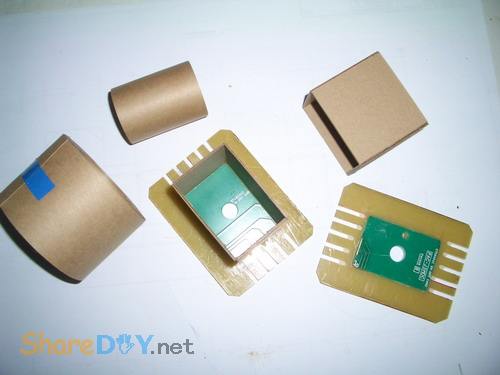

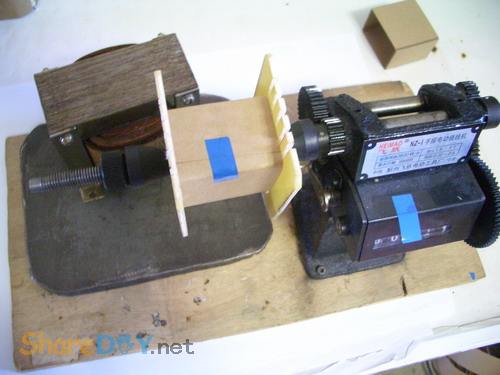

只做框架和裁制垫层纸，框架的长度比铁芯的舌长略短一点即可，垫层纸的宽度一定要与框架长度相等，这是绕出的变压器是否规矩的关键

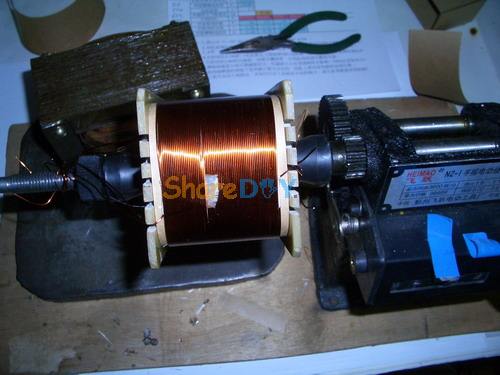

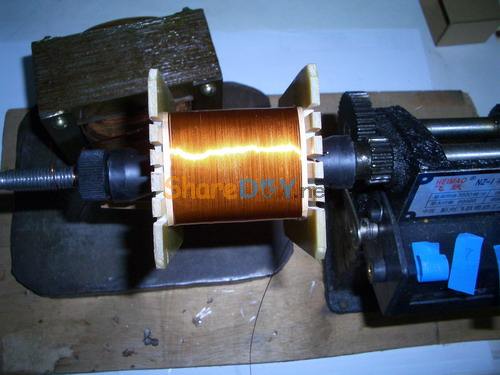

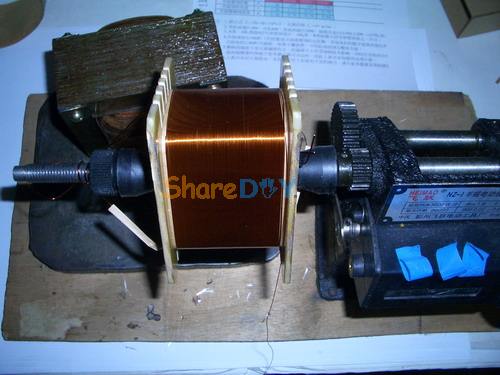

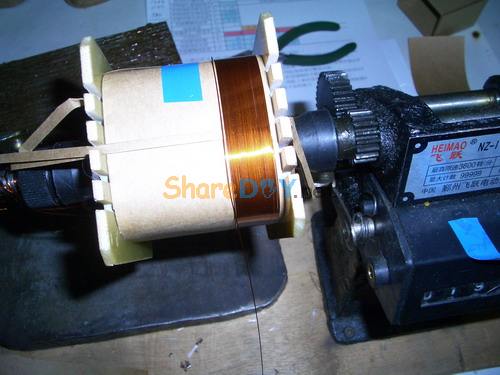

绕线，图中的蓝色胶带纸是临时固定用的，第一层绕线可能不太容易绕紧，可能要仔细一点

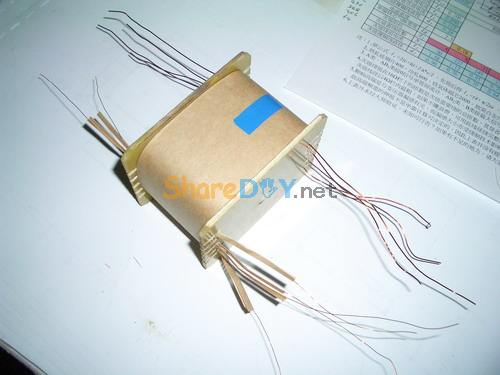

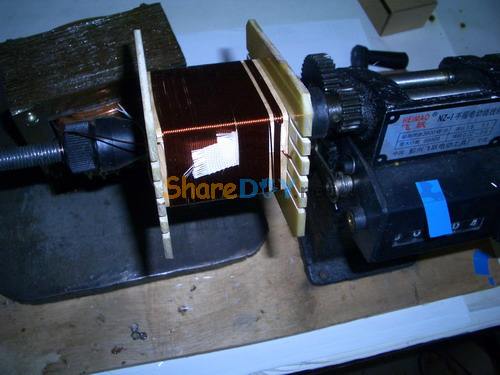

前后收头

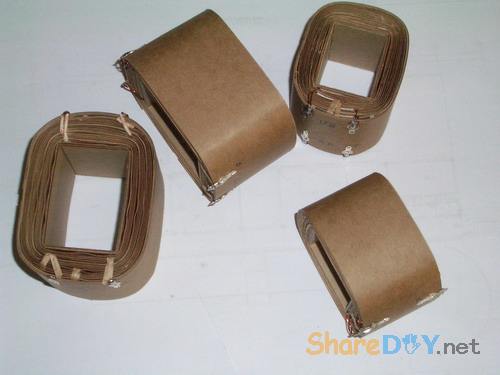

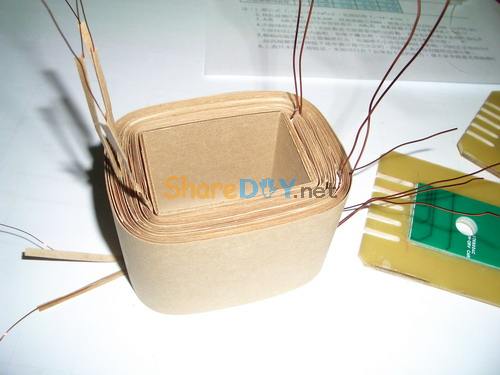

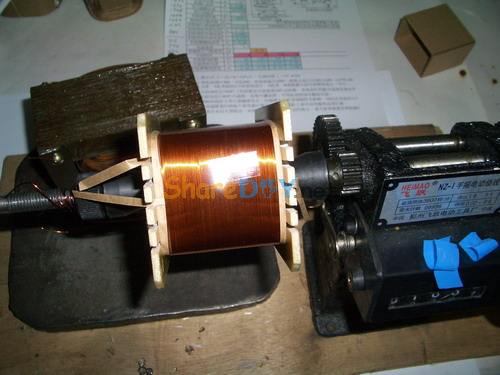

绕好的线包

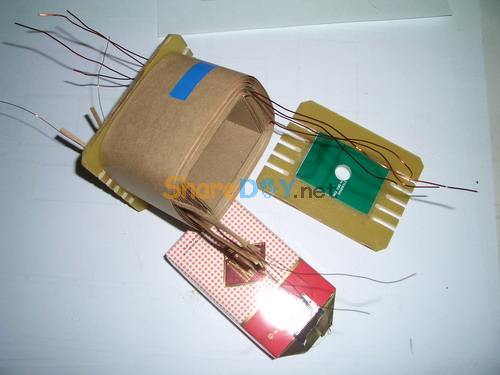

做接线架，焊接引线。

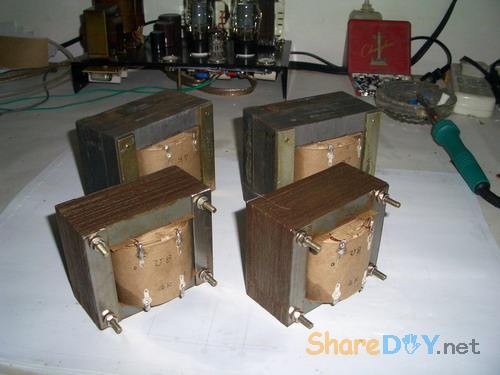

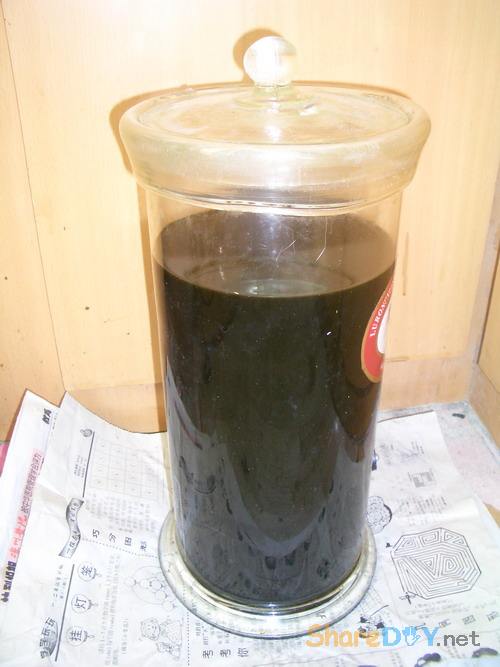

会做完的变压器烘干、浸漆，下面是我用的“漆锅”，以前是装酒用的，用于浸漆非常方便，将变压器加热烘干后立即放入“漆锅”，有一个多小时漆就浸透了，我拆开看过，一点问题都没有。

变压器的计算我一般使用王淦文的一个小程序，很方便，可以计算电源变压器和输出变压器，下面是地址，不过我试过好像不好用，我的又不知道怎么发上来。另外《无线电》杂志上也有几篇连续发表的文章，有电源变压器、输出变压器、扼流圈的详细计算方法，不过比较麻烦。
