6N8P+6P3P(6l6)电子管单端胆机装机报告

时间:2012-08-31 10:40来源:未知 作者:admin 点击:
机子早就做好了,只是没有时间写装机过程,一直拖到现在...... 本人一直在论坛上潜水学习,为打造自己的第一部胆机而准备,材料都是在网上邮购的,电源牛200W,输出牛13W,曙光的6N8P-J,和6P3P-J,整流管用5Z4P。材料和电路都确定好了,就差一个机壳了,本想
机子早就做好了,只是没有时间写装机过程,一直拖到现在......
本人一直在论坛上潜水学习,为打造自己的第一部胆机而准备,材料都是在网上邮购的,电源牛200W,输出牛13W,曙光的6N8P-J,和6P3P-J,整流管用5Z4P。材料和电路都确定好了,就差一个机壳了,本想买个机壳,无耐小弟米不足,而且也想尽量发挥DIY的精神,所以机壳自己做,成就感也足点。可一直都没有找到合适的材料做机壳,直到在公司里发现下面这个被遗弃的宝贝,第一眼看到它就确定它就是我的第一个了。

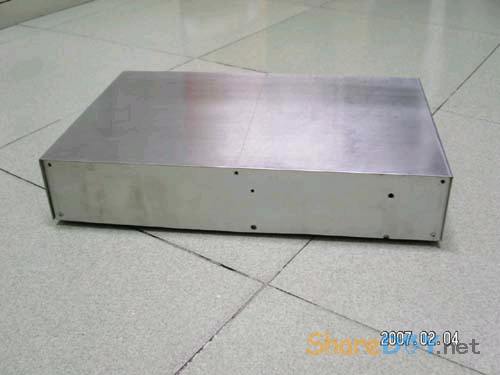

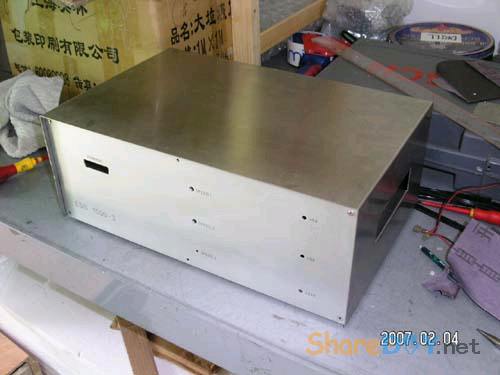

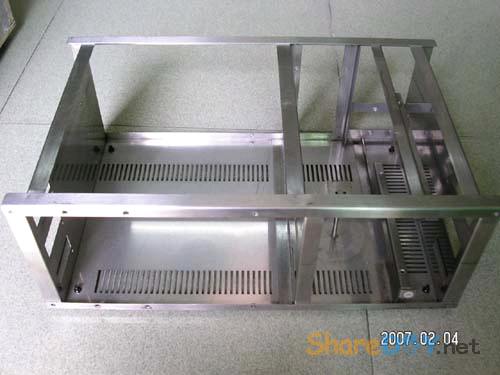

 机箱原来模样
6N8P+6P3P(6l6)电子管单端胆机装机报告
6N8P+6P3P(6l6)电子管单端胆机装机报告

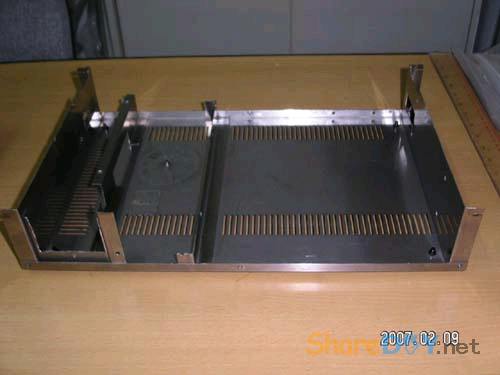

第一步:机箱改造


这机器原是德国制造的,全机箱除了前面板外全是不锈钢,在公司里被遗弃几年了,用湿布擦一擦还是亮晶晶的,果然是好材料。机箱长宽都合适,就是高度太高了,一半的高度正好,于是把前面板两等分,把高度减少一半。经过一番艰苦的现代化改造后,终于将它驯服了,改造后样子还是令人蛮喜欢的。唯一不足的是前面板上因为原机器留下几个洞,很不雅。没办法了,只能这样了。

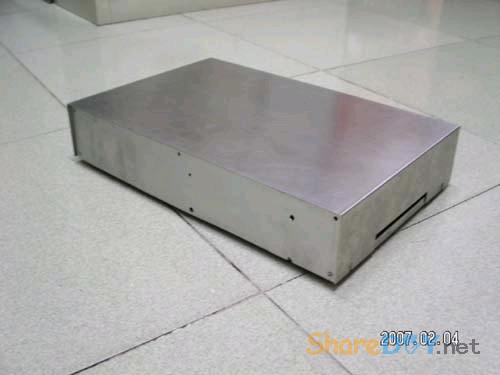

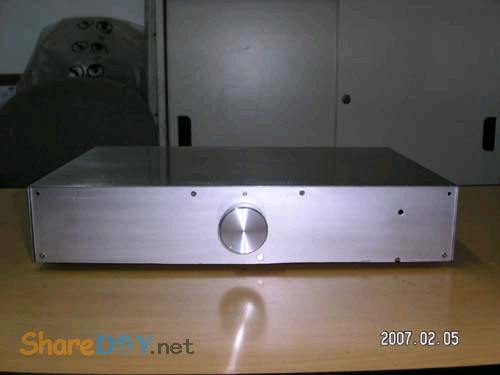

改造后新机箱-正面
6N8P+6P3P(6l6)电子管单端胆机装机报告
6N8P+6P3P(6l6)电子管单端胆机装机报告
机箱底座6N8P+6P3P(6l6)电子管单端胆机装机报告

第二步:安装前后面板

机箱改造后可以装前后面板上的元件了,前面板只留一个电位器,电源开关、音频输入和输出都放在后面板上。电源开关用了原机器上的带滤波的电源开关。如下图:

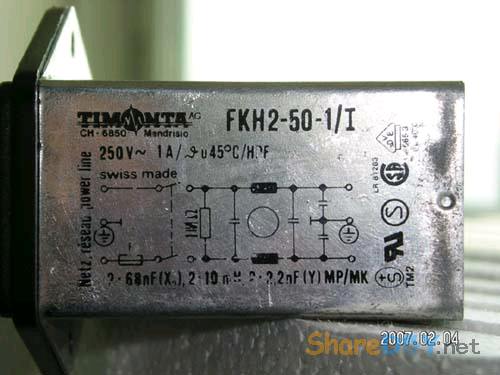

电源滤波器
6N8P+6P3P(6l6)电子管单端胆机装机报告

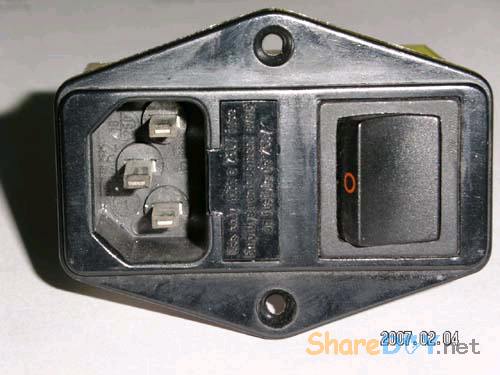

电源滤波器-正面
6N8P+6P3P(6l6)电子管单端胆机装机报告

这个开头用在胆机上绝对一流,自带保险丝及滤波功能。因其带有泄放电阻,所以在胆机滤波电容上不用加泄放电阻了,呵呵,一箭多雕呀。
电位器用了ALPS八脚电位器,装好前后面板后如下图:(后面板上那个并口孔又是个缺陷,真想找个并口接上,再在里面加个并口通信板,用电脑控制胆机。。。。。。)
装好前后面板-正面6N8P+6P3P(6l6)电子管单端胆机装机报告

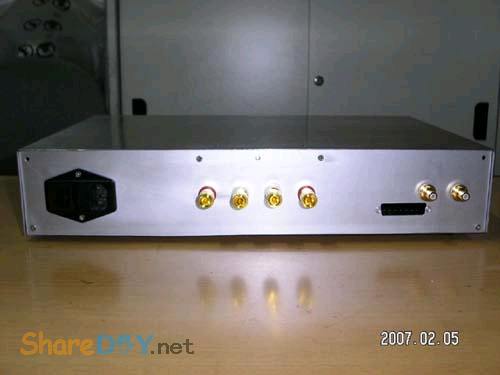

装好前后面板-背面
 6N8P+6P3P(6l6)电子管单端胆机装机报告

第三步:机壳开孔

这个是不锈钢,要开孔真是有难度呀,好在公司里有台钻,哈哈,一点问题也没有。

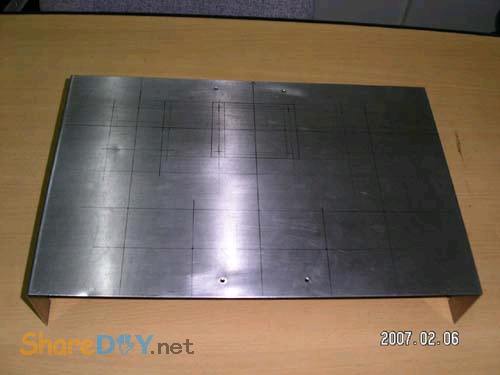

先在机壳上画好布置线路,确定打孔位置,如下图:

6N8P+6P3P(6l6)电子管单端胆机装机报告

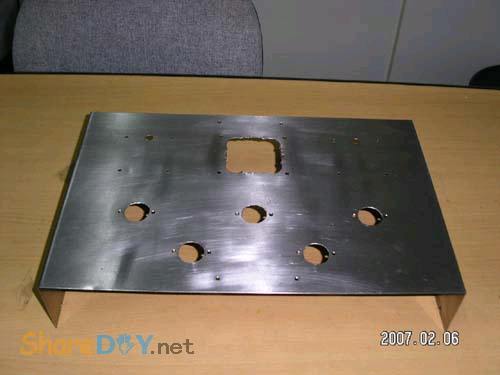

接着图上标志用台钻直接打孔就行了,一秒钟打一个孔,爽呆了。电源牛那里用扩孔器打了五个洞,再用小钻头打,搞得难挺难看的,不过装上电源后就看不到了。6N8P+6P3P(6l6)电子管单端胆机装机报告

第四步:开始焊接

开好孔后可以开始焊接了,可是我订的电源牛的输出牛的引线和屏蔽罩没有装,只能自己装了,装输出牛用了不少时间,我用的是边罩,只能先把输出牛的螺丝给拆下来再装边罩,而边罩太小了,顶着输出牛的引脚,装不下去,郁闷呀,只能把引脚弯曲再装,搞死人了,老板下次记得装好才发货呀。

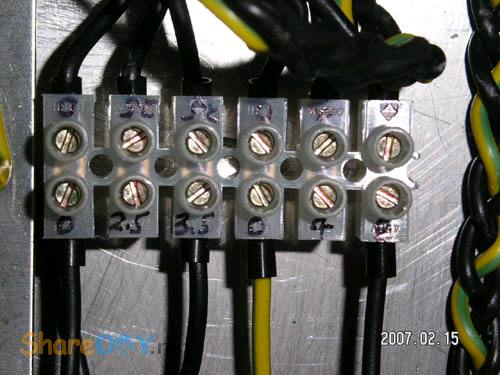

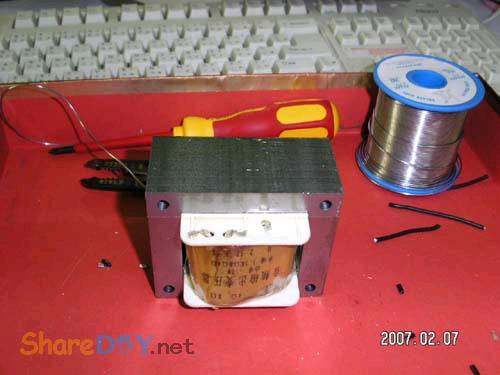

输出牛引线
6N8P+6P3P(6l6)电子管单端胆机装机报告

我自己做的三芯绞线用在220V电源上,绞合起来可以减少自身干扰,这让我想起小时候编竹苗的情景……

以上这些工作都是在晚上下班后自己在公司加班的,真恨时间不够呀,无奈还得慰劳自己的肚子,在公司这边只能吃这个了,吃饱饭后继续奋斗。

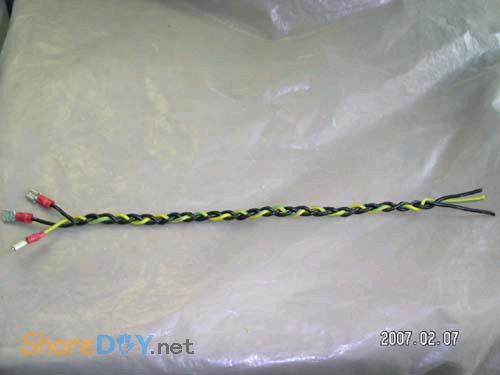

自制电源三绞线
6N8P+6P3P(6l6)电子管单端胆机装机报告
在公司里开夜班饭后
6N8P+6P3P(6l6)电子管单端胆机装机报告
自制双芯音频线
6N8P+6P3P(6l6)电子管单端胆机装机报告


又奋战了一晚后,终于装好了牛牛了,焊接前别忘记给牛牛戴上套套,安全第一,省得出现不必要的烦恼,哈哈!

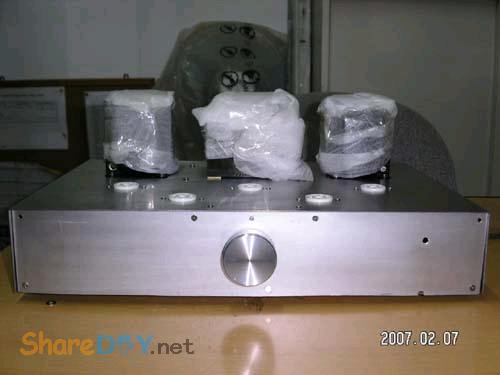

装好牛牛的样子
6N8P+6P3P(6l6)电子管单端胆机装机报告

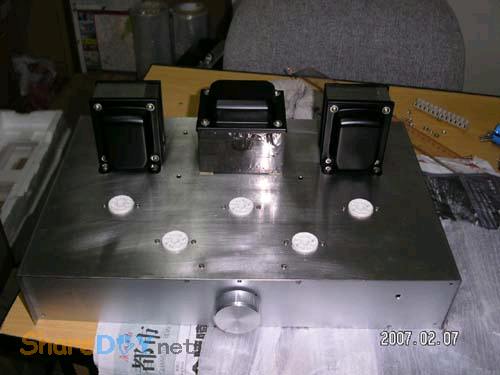

外观
6N8P+6P3P(6l6)电子管单端胆机装机报告

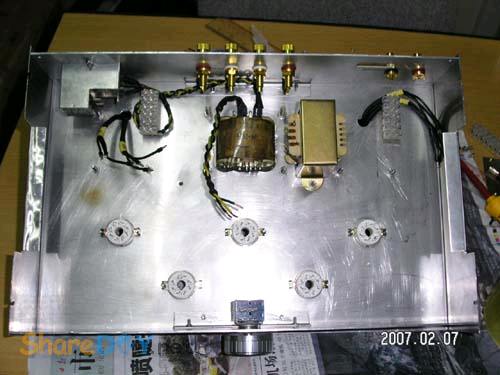

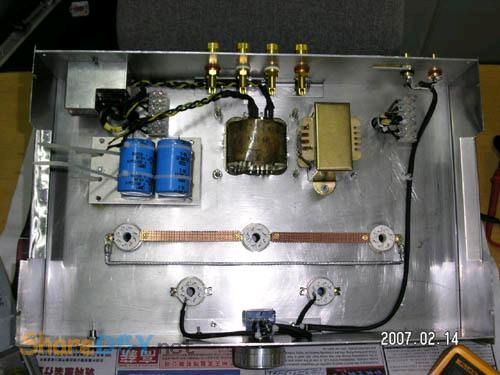

内部样子

6N8P+6P3P(6l6)电子管单端胆机装机报告

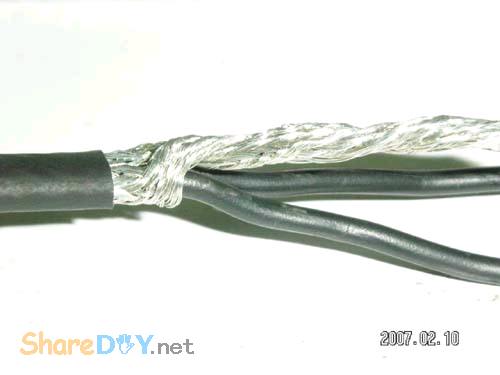

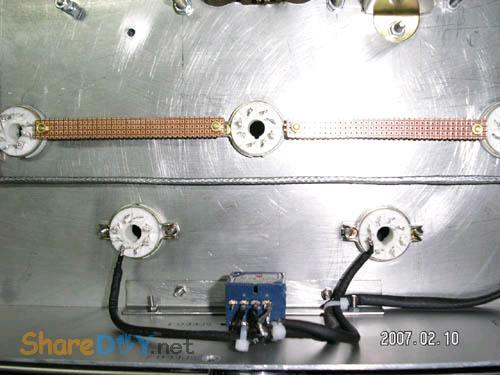

 粗铜找了很久也没有找到,无耐只能自己做了,就用电源线拆下来的屏蔽网线,先在里面放条焊丝,然后用烙铁加热

6N8P+6P3P(6l6)电子管单端胆机装机报告

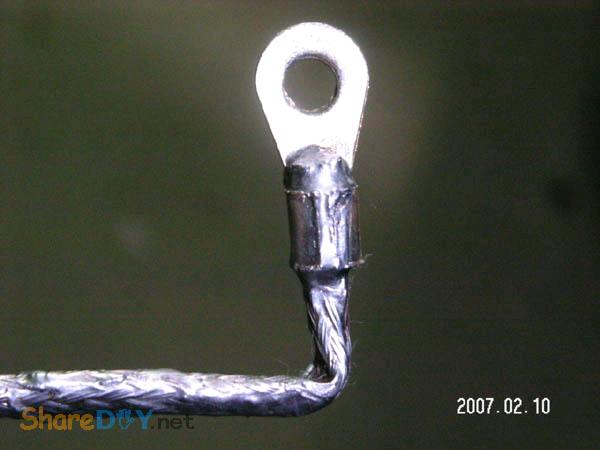

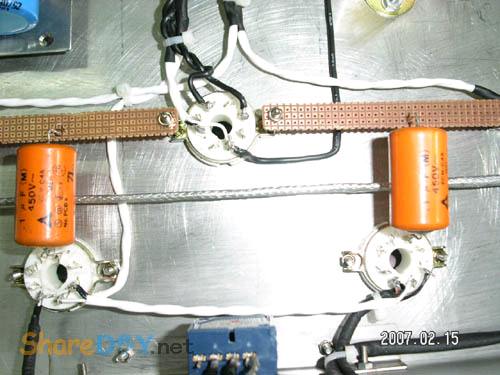

自制地线
 6N8P+6P3P(6l6)电子管单端胆机装机报告

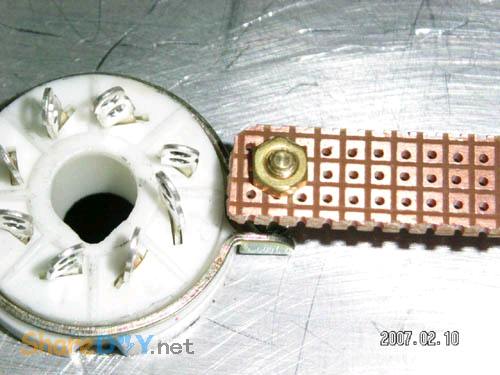

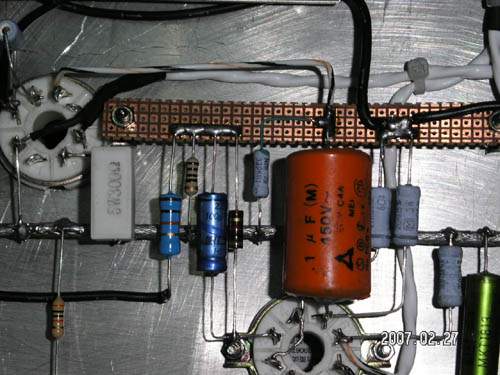

搭栅架也没有,自己做了。
6N8P+6P3P(6l6)电子管单端胆机装机报告
6N8P+6P3P(6l6)电子管单端胆机装机报告

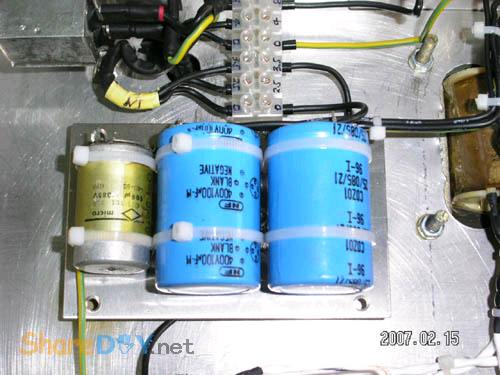

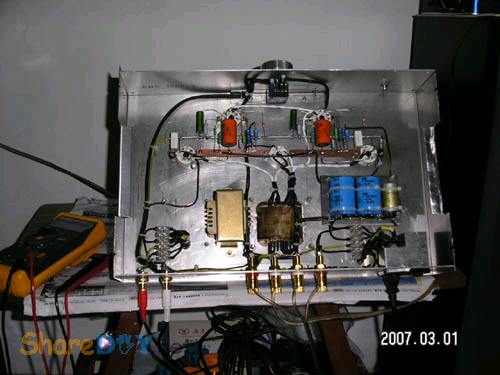

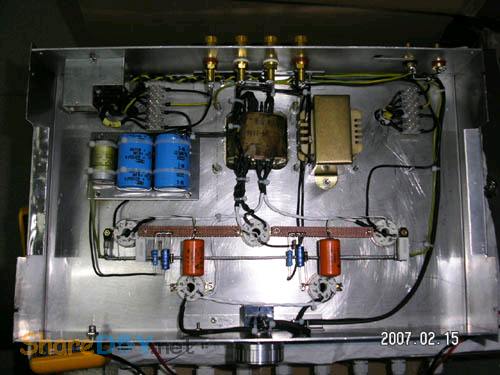

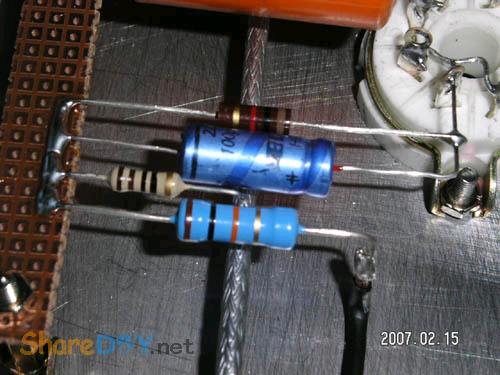

来几个内部图
6N8P+6P3P(6l6)电子管单端胆机装机报告

6N8P+6P3P(6l6)电子管单端胆机装机报告

6N8P+6P3P(6l6)电子管单端胆机装机报告

6N8P+6P3P(6l6)电子管单端胆机装机报告

6N8P+6P3P(6l6)电子管单端胆机装机报告

6N8P+6P3P(6l6)电子管单端胆机装机报告

6N8P+6P3P(6l6)电子管单端胆机装机报告

上电路图

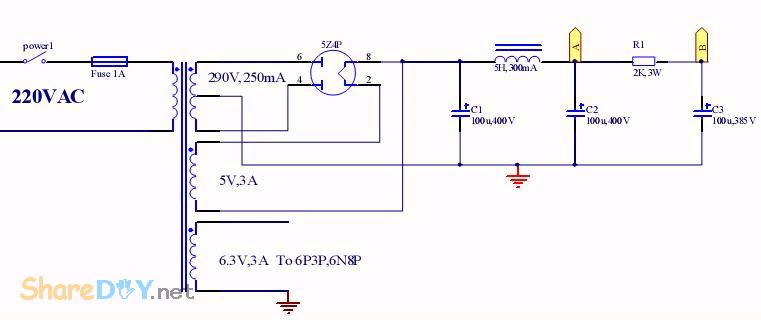

电源
6N8P+6P3P(6l6)电子管单端胆机装机报告

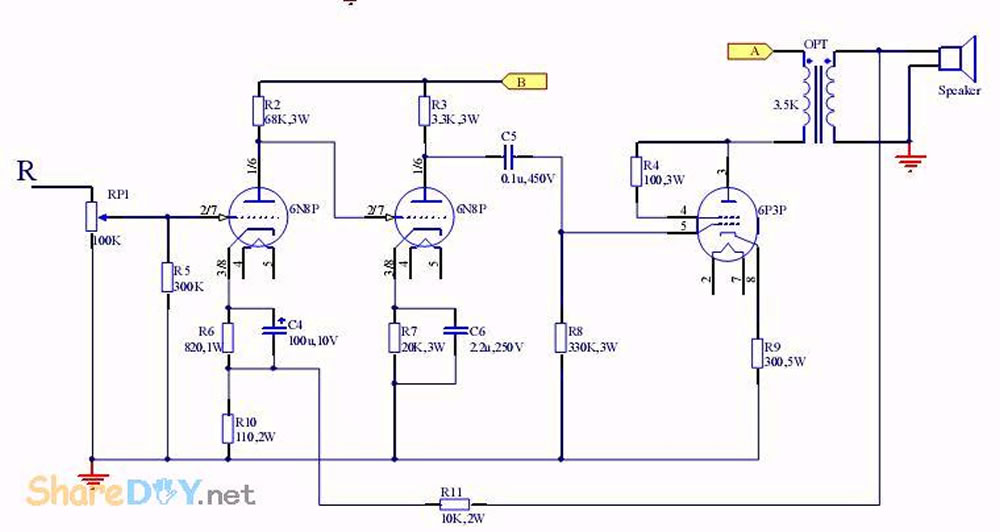

6N8P-6P3P
6N8P+6P3P(6l6)电子管单端胆机装机报告

6N8P+6P3P(6l6)电子管单端胆机装机报告

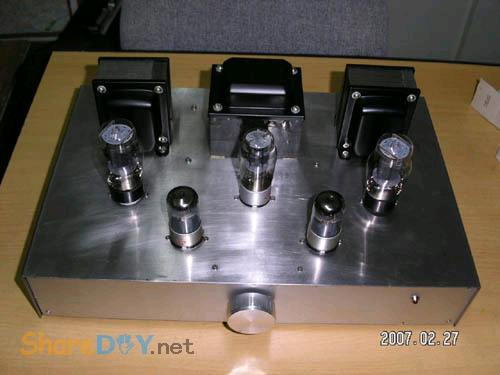

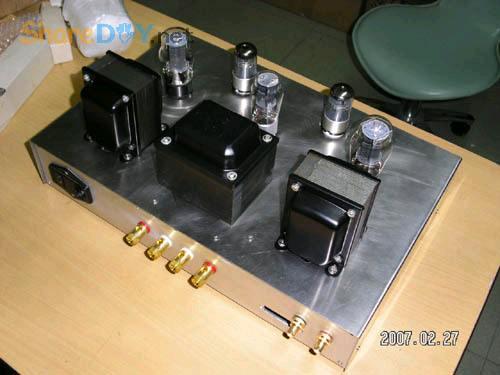

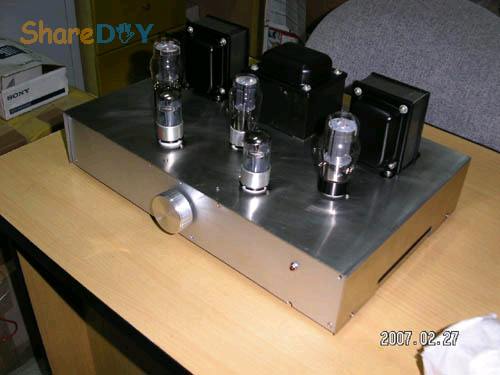

终于出完成图了
6N8P+6P3P(6l6)电子管单端胆机装机报告
6N8P+6P3P(6l6)电子管单端胆机装机报告
6N8P+6P3P(6l6)电子管单端胆机装机报告

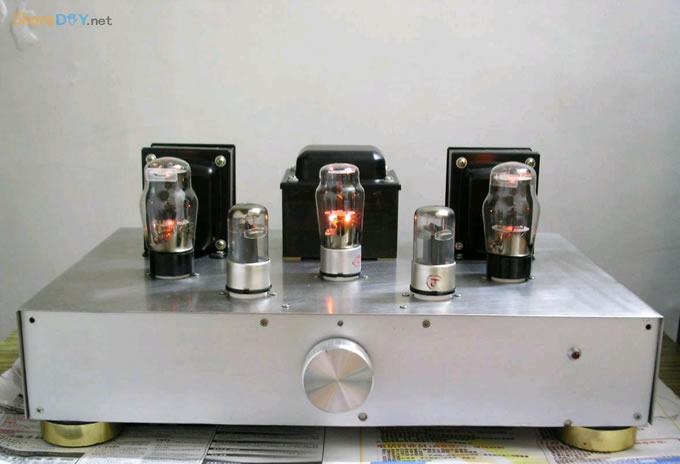

来两张工作中的图,看着自己的作品,心里很欣慰呀,DIY的乐趣所在
6N8P+6P3P(6l6)电子管单端胆机装机报告
