300B电子管油浸输出牛变压器的制作

时间:2013-02-28 19:39来源:www.tubebbs.com 作者:下岗老农 点击: 次
用这种仿 英国 牛罩 封装 焊脚钉 先把用来封装的油牛罩用焊锡焊好原配的高低各四个铜脚钉 调整大小 照片EL34 039.jpg (134.86 KB) 绝缘引出脚 因为原配的引出脚不太好绝缘固定封装，只好找些油浸电容拆掉两头瓷封作为油牛的绝缘引出脚，这些油电容当然是漏电

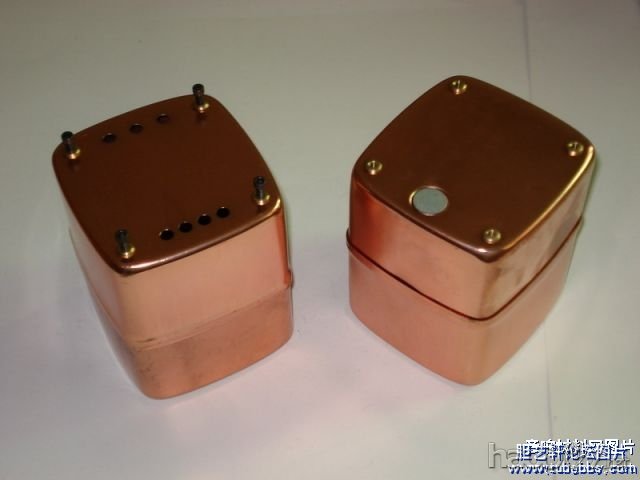

用这种仿英国牛罩封装
300B电子管油浸输出牛变压器的制作

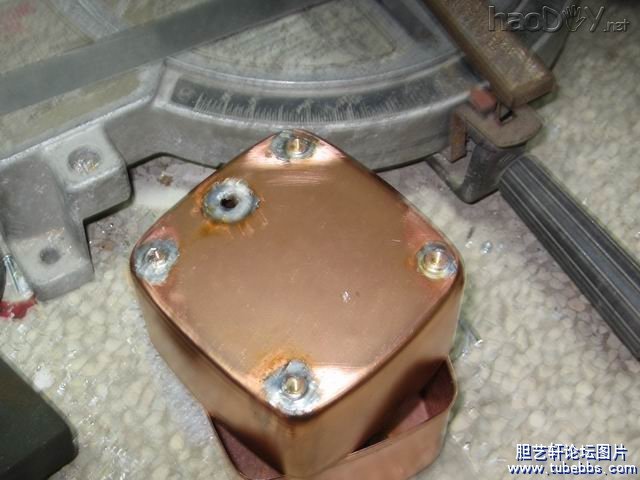

焊脚钉

先把用来封装的油牛罩用焊锡焊好原配的高低各四个铜脚钉


调整大小 照片EL34 039.jpg (134.86 KB)



300B电子管油浸输出牛变压器的制作

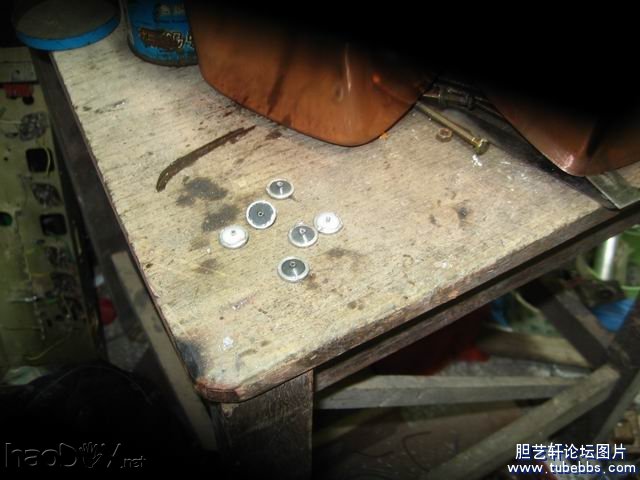

绝缘引出脚

因为原配的引出脚不太好绝缘固定封装，只好找些油浸电容拆掉两头瓷封作为油牛的绝缘引出脚，这些油电容当然是漏电的了；假设没有，就义几个好的也可能的，一个油浸输出牛普通就5个接线脚，拆5个油电容就可能了。

调整大小 照片EL34 042.jpg (128.49 KB)



300B电子管油浸输出牛变压器的制作




焊绝缘引出脚


把这些瓷封用大功率铬铁焊到油牛罩上预留的输出孔上，因为封装好的油牛里面的油的压力是向外的，所以瓷封要从里面焊接，这样外观也比较难看些。



调整大小 复件 照片EL34 044.jpg (171.91 KB)
