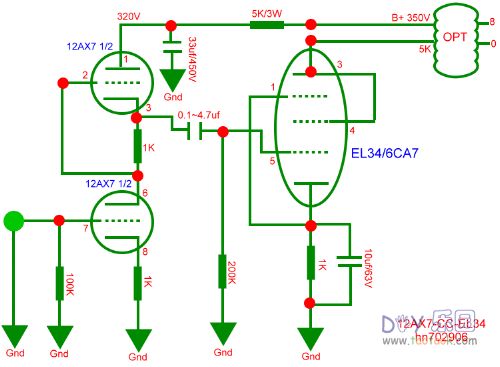

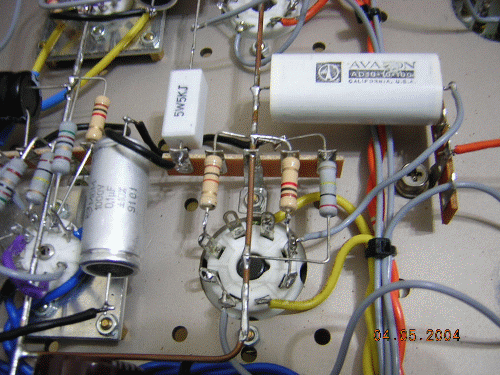

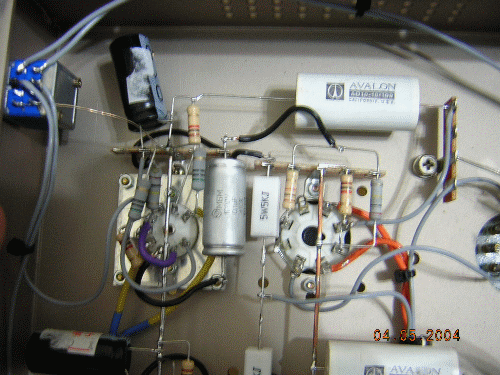

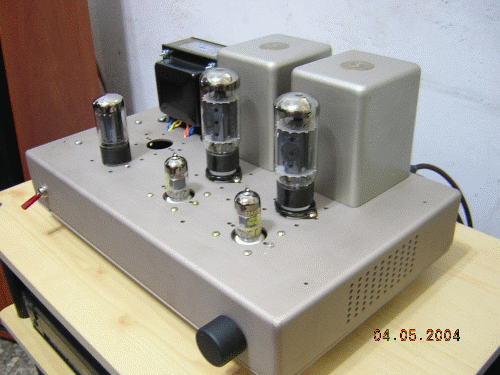

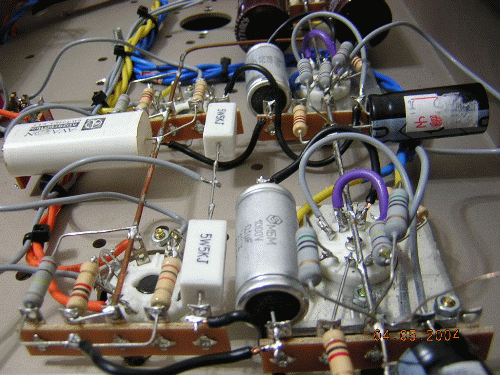

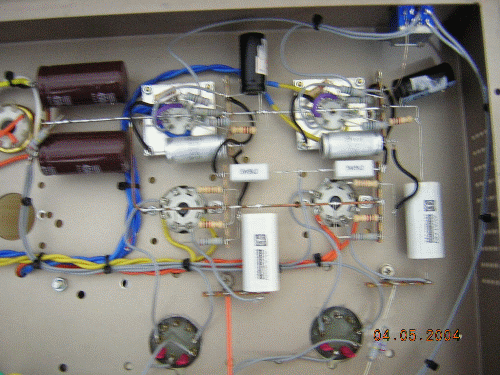

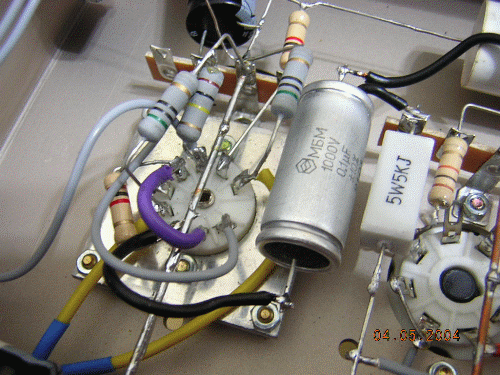

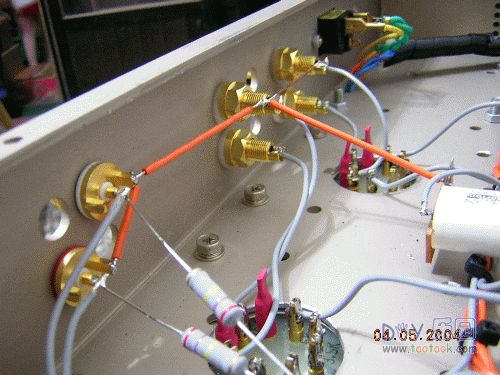

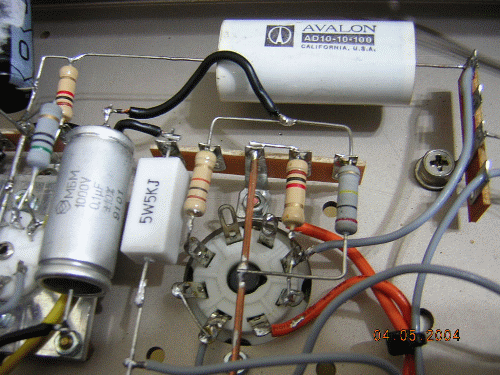

本作品仅供搭棚参考，电路图似乎有误，el34的阴极电阻不该那么大，1k阻值，是300b用的了。 前言: 原本只是想搞个大一点功率的管机,一度考虑用PP的线路,无奈OPT体积太大,价格也水涨船高,所以到后来只好放弃~ 单端管机迷人之处是线路非常简单,零件也好找,价格也相对的便宜,而线路更是有很多,不过要实做并不简单,线路的抉择也是很重要,在这个报告中,小弟选择了12AX7当驱动管,SRPP线路.而后面功率放大管的部份,是用EL34,三极接法,而整流管则是用5AR4C-L-C滤波 ,Chock不假它想当然是用Look-T罗老师的5H/250ma电感,好用又便宜,装好后不震不哼,直得推荐给各位 机箱不用说,采用ACSP管机机箱,管子刚刚好6个洞,1支5AR4当整流管,2支12AX7当驱动管,2支EL34当功率管,还有一个洞来装个猫眼管,看起来一切是那么美好~ 先看一下线路图  电源滤波的部份并没有画出来,请自行参考其它友站的 首先欣赏的是机器完工后的模样:  OPT找了好久,是采用坚新的产品,外观没的说 內部搭棚的全景:  利用搭棚架,看起来比较整齐  小弟對電阻並不太要求,手邊有的2W水泥電阻就焊上,右上方的白色電容是陰極旁路電容,應該是某大品牌喇叭用的分音器電容10uf/400V  近照,这是EL34的部份,没几个零件,但声音却是不错的  近照,这是12AX7的部份,零件也不多,但灯丝必须要好好处理,不然哼声会让人抓狂  整流滤波的部份,图中电阻为泄放电阻,小弟比较怕电到,为了安全还是加上  连接VR的部份,如果读者家中有前级,这VR就可以省却  全机俯视图,零件并不多  后级端子内部联机图,橘色的是电阻小铺的OCC单心铜线,超好用 喇叭端子的配置,只有输出0-8欧姆 (责任编辑：admin) |
