仿制马兰士8B (el34推挽)

时间:2012-08-29 17:45来源:未知 作者:admin 点击:
摘自胆艺轩老论坛,这篇文章是当时最火的一篇之一,重新摘录到这里,供大家参考,是wtong兄弟写的 马兰士 与麦景图是 电子管 时代两个最著名的 音响 器材品牌,他们当年的产品现在已经成为大 发烧 友们收藏的精品,也被世界各地的音响刊物吹捧得天花乱坠,售
摘自胆艺轩老论坛,这篇文章是当时最火的一篇之一,重新摘录到这里,供大家参考,是wtong兄弟写的


仿制马兰士8B (el34推挽)

马兰士与麦景图是电子管时代两个最著名的音响器材品牌,他们当年的产品现在已经成为大发烧友们收藏的精品,也被世界各地的音响刊物吹捧得天花乱坠,售价自然也是水涨船高。当然了,它们身上体现的价格已经打破了音响界中“以声定价”的标准,它们的价格当中还包含了收藏家们的“收藏”价值。

马兰士的功率放大器使用的放大管为EL34,不管功率大小,包括输出70W的马兰士Model 9,也是EL34并联推挽。而麦景图则不同,它的小功率放大器多使用6L6,像麦景图MC-30,MC-40,MC-225,MC-240,而大功率后级则使用的是KT88,像MC-75,MC-275。马兰士后级最著名的是马兰士Model 8B与Model 9,麦景图则为MC-240与MC-275。马兰士Model 8B为以EL34超级性推挽方式,每声道输出35W的立体声功率后级。电路设计与比它功率大一倍的Model 9类似,但是比Model 9少一级放大,电路也简单许多,而且也比较容易仿制。麦景图的机种则零件繁多,而且传说中麦景图的输出变压器采用了一些特殊工艺,所以不敢轻易仿制。在这之前,我曾在广东多次听过这些机种,它们的名气如此之大,绝非无稽之谈。仔细研究马兰士Model 8B的级路,只能以设计严谨,计算精良来解释为何它的声音如此动听。因为它功率较大(35W的功率输出在电子管功放中虽不算很大,但已经大过很多古典名机的输出功率),又因为曾经试听过这个机种,对它的表现有信心,所以决定仿制马兰士Model 8B。

马兰士Model 8B的电路比较普通,输入级为6BH6五极管接为三极管。但接法有点不寻常,普通的五极管接为三极管的接法是第二栅极接阳极,第三栅极接阴极或接地。但在这里第二及第三栅全部接在了阳极上。第二极为长尾式倒相极,使用了6CG7中放大因数双三极管,此三极管屏流较大,可达到10mA,也比较适合作为推管,在马兰士机种中,基本上全部使用此管作为推动管(包括Model 9),而我也曾经在其它各种不同的机种中看到使用此管作为推动管,包括Audio Research与一些日本机种等。输出级为EL34固定阴极偏压超级性推挽输出。输出变压器又有一点与普通机种不同,那就是在次级上有两组负反馈线圈,虽然这并非什么奇怪之处,多数名机都有此设计,包括麦景图,但在电路图上没有标明变压器的绕制圈数,而且厂家也从未公布过关于这部分的设计,所以也就无从判断它的反馈量有多少,这也给自制带来困难。(请在这里下载马兰士Model 8B原电路图

仿制名机最重要的一点就是不要随意改动,因为一个成名机种经历过几十年的考验,仍然能够在几代发烧友心目中有如此崇高的地位,绝非偶然的。它的任何设计都可以说是非常精良的,而随意改动多数带来的为负面影响,能够达到正面效果的则少之又少。不过这台仿制机中仍然有一些改动的地方,有些地方的改动是因为没有办法,而又有些地方的改变是因为明显是会超过原机的设计。改动的地方如下:

1:改输入管6BH6为EF86,因为手里没有6BH6,而EF86参数与6BH6相似。

2:改推动级6CG7为12AU7,原因相同,也是找不到好的6CG7。

3:改立体声设计为单声道设计。目的是为了使声道分离度更高,效果更好。

4:改晶体管倍压整流为电子管全波整流,改阴极偏压半波整流为桥式整流。

5:改输出变压器的双负反馈线圈为单负反馈线圈,目的是制作容易。

除第1,2项改动外,大家可以仔细看3,4,5项改动。对马兰士机种熟悉的朋友看到这三项改变之后会看出这里仿制的并非是马兰士Model 8B了,而明明仿制的就是马兰士Model 5。马兰士Model 8B与马兰士Model 5的区别,大多就体现在第3,4,5项改变中,当然也有一些小的电路变化,但电路的变化大多为各管的工作电压有少许不同,马兰士Model 5的工作电压较Model 8B要高少许。之所以这篇文章的题目取名仍然是仿制马兰士Model 8B,原因就是马兰士Model 8B的名气比马兰士Model 5大嘛。但在二手市场上马兰士Model 5的价格可是要高过8B的

仿制马兰士8B (el34推挽)

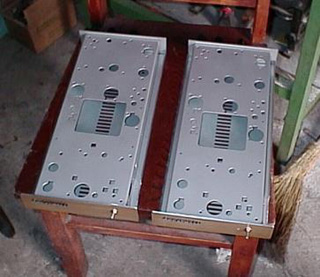

    机壳的设计与制作,一般都是自制派比较头疼的事情。随便将就一个吧,以后放在家里使用,会越看越不顺眼,可到时再作修改,已经不可能了。如果给制成机更换外壳,因为需要改动接线等,可能又要经过一段长时间的调试才可以达到原来的效果。本次仿制马兰士Model 8B使用的外壳为一对Denon S-10晶体管机的底盘,经过改制而成,在原来钻孔的基础上经过一些修改,达到需要的要求。右照片为空的底盘,几个大电子管孔是后来打上去的,底盘下的底板为在原底板的基础上折两个小边而成,前面板是用一块4mm厚铝板切割而成,后板(也就是音箱接线柱板)是用环氧树脂板切割再喷漆而成。

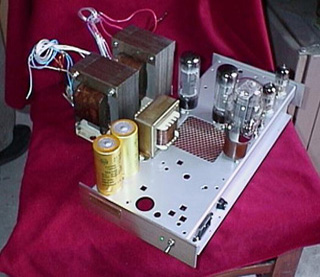

    下图为全机的基本布置。一个放大器的布局是非常重要的,设计布局时基本上要小心的就是各级之间的接线要短,输出变压器要远离电源变压器,电解电容要远离发热源。本机的设计为电源变压器在前面。从照片上看在前面两颗黄色电解电容的右边那块空位就是一个电源变压器,电源变压器右侧面为电源插座及保险丝。电解电容后面的小变压器为阻流圈,前面板上就是电源开关和电源指示灯。这样的电源布局比较合理,不会有太长的引线。后面的粽色管座的大管为一颗整流管,再后面的两只小管则为输入及倒相推动管。两只大管为EL34输出管,后面的那块空位则是留给输出变压器的。在整机底板的中部留下了一大块散热孔。这个大方孔也是原机留下的,经加工而成,本来想在这个位置放置一块电流表,以测试输出管的屏流,后来还是去掉了,就当作一个散热孔了,也会使整机电路部分的散热较好。因为没有使用电流表,所以在设计上留下了两个测试点,可以用万用表测试。总体来说,这个布局设计还是比较合理的。各级之间的干扰可以达到最小,而且滤波用电解电容离发热器件也比较远,电源及输出变压器也是一头一尾。整个底板为2mm厚不锈钢板制成,虽然因为太厚而导致加工不容易,但这样的机械强度比较大,不会使整体底盘变形。

仿制马兰士8B (el34推挽)

    焊机过程比较简单,本机在制作以前已经经过了周密的考虑,零件方面已经采购齐全。在零件选用方面本机本着节约的原则,重要的零件选用的比较好。交连电容使用的是Wima的Black-Box电容,这种电容曾经在制作前级中使用过,觉得整体效果出色,虽然价格较普通红Wima要高出许多,但认为还是物有所值的。电源滤波电容使用的是拆机品,为瑞典的Rifa电容。这种电容在发烧界也算小有名气,本机采用的是450V 50u*2的品种,也就是在一个封装中包含有两颗电容,而电容外皮则为共公负极,本来还想使用一些英国旧装的TCC或Dubilier之类的油浸电容,但是它们的体积实在太大,这个底板怎么也安排不下。(前面已经提到,在Model 8B的仿制过程中对电源的部分有所改动,就是改晶体管倍压整流为电子管全波整流,这样的目的并非是什么传说中的电子管整流音质好过晶体管整流之类,只是因为电子管整流会致高压缓慢的加到后面放大管的阳极上,以保护电子管,使其寿命加长。因为电源电路比较简单,所以在此我不画出改动过后的电路图了,如果有兴趣仿制的发烧友可以根据自己的实际情况仿制即可)。电阻选用松下金属膜电阻,在香港的文章中,曾经提到过AB碳阻效果出众,可是曾在前级中使用过后,发现它对温度变化非常敏感,工作点一直会随着整机工作中的温度变化而变化,因为这是后级放大器,发热会比较严重,所以在这部机中没有选用AB碳阻。Holco电阻邮购价格不低,待整机工作正常,进入良好状态之后,如果有必要再对它升级的话,再选用Holco电阻不迟。在电路中因为去掉了原机的电流表,所以增加了对两功放管阴极的测试点,请看右图,则为改动过后阴极电路的简图。在原电路中,两管共用了一只电阻作为阴极电阻,而这里为了测试与调整方便,所以给每个EL34单独配一只阻极电阻。在图中的A点,引出为测试点,可以根据测出的电压来计算出阴极电流。引线方面选用了普通国产4N无痒铜线,这样的电线比较容易买到并且价格便宜,实际的使用效果并不差。在关键部位选用了镀银特富龙线,价钱虽然比4N无痒铜线贵一些,但是这种线采用的是聚四氟乙烯外皮,有耐高点的特点,并且因为是镀银铜钱,所以高频会较好一些,又保持了铜钱声音醇厚的特点。这种线8元一米,价钱不算太贵。手里还有一小捆西电的单支麻皮线,听说效果还可以,但没有实际用过。看它的内芯非常的细,不太敢使用在后级里,以后做前级的时候用上吧。同样道理,如果有必要的话,则以后再升级引线吧。

仿制马兰士8B (el34推挽)



仿制马兰士8B (el34推挽)

阻容部分的位置安排就要比较认真了,各个零件在焊制前都作一个安排,不要让零件摆放太满而致使放置不下,右图为本机放大部分的照片,下面的两个小管由于发热较少,又因为是小信号放大管,所以将零件直接焊制在管脚上,两只EL34的管子的零件则焊制在搭棚焊板上,搭棚焊板固定在了管子的旁边,这样的话也接线较短,比较容易固定零件,并且不会因强放管的温度过高使零件过早损坏。本机中的布线比较讲究,所有的电源引线包括高压,灯丝等都在机器两侧,而信号通路则走在整机的中间,这样可以让互相干扰达到最低。交流线全部拧在了一起,这样一来容易固定,二来又减少了互相的干扰。在焊制过程中不要求一次弄好,待全盘布置结束之后再做适当的调整,美观只为第二,第一应该掌握让互相之间的干扰达到最小。最后就是固定,各零件应该做好充足的固定,各接线应用扎线绑紧。如果固定不好在使用或者是运输过程中引起的震动则会影响到机器。轻则音质受损,重则则会让大颗的零件虚焊或者脱焊。 (责任编辑:admin)
