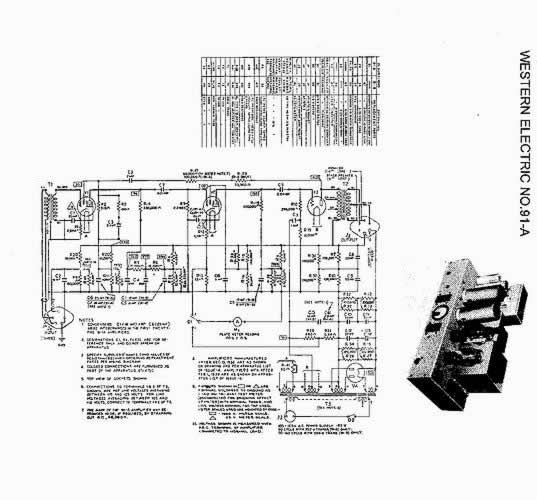

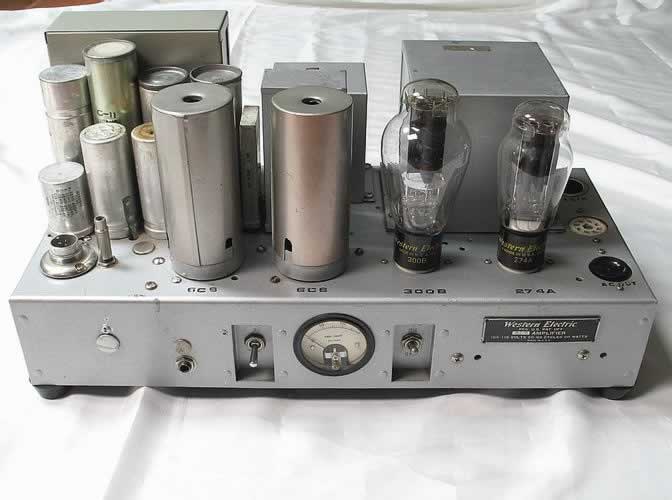

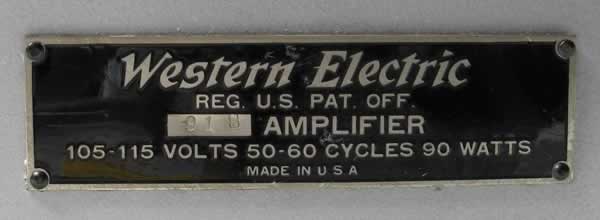

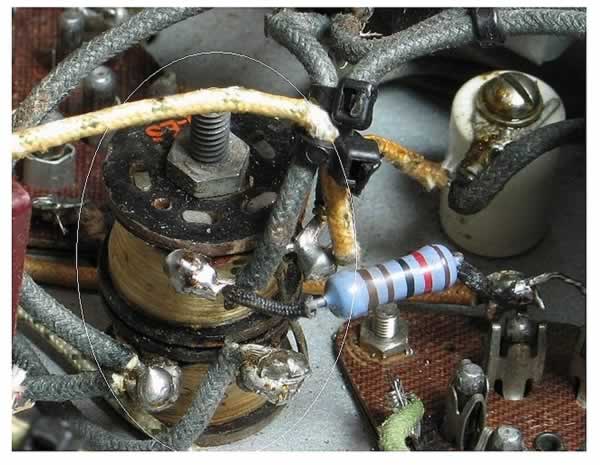

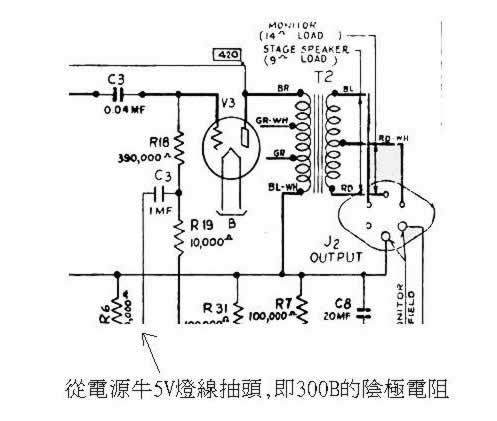

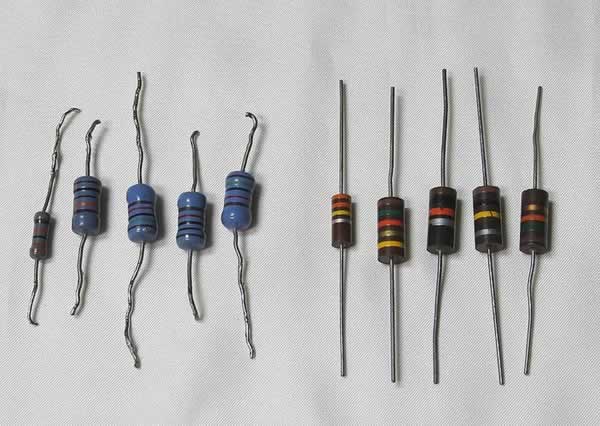

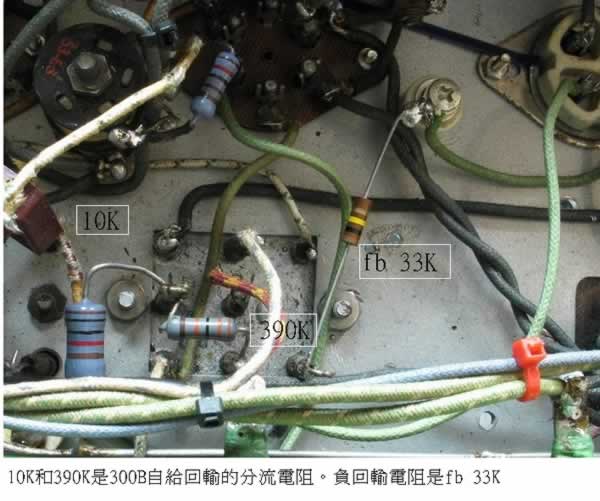

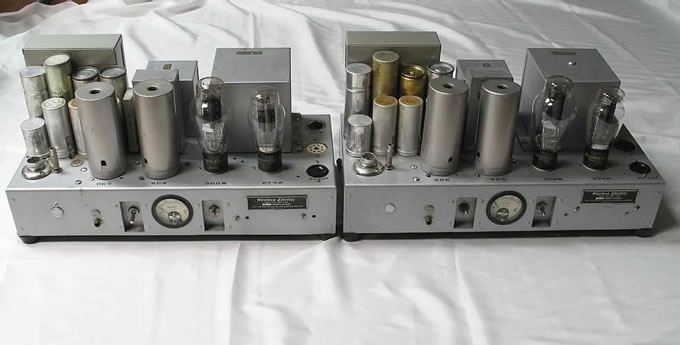

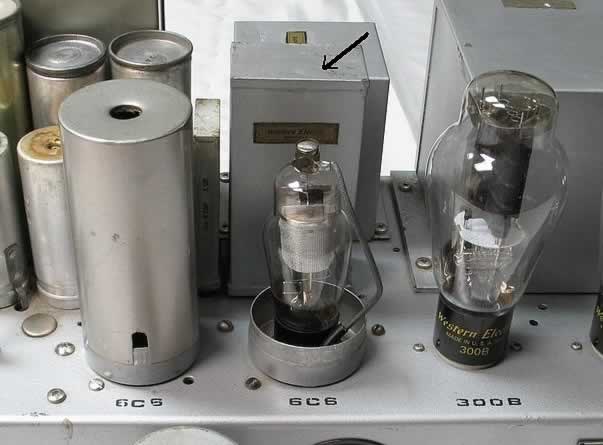

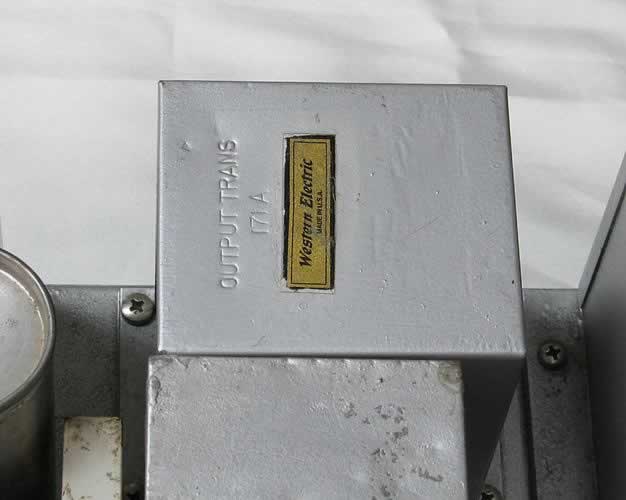

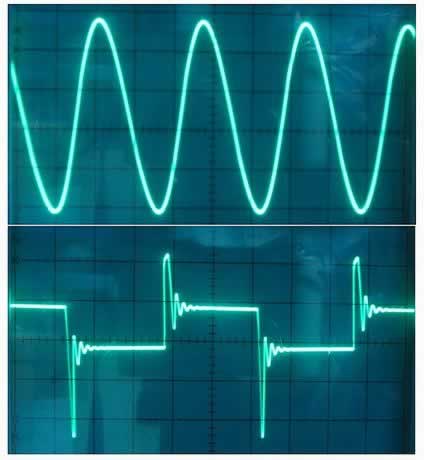

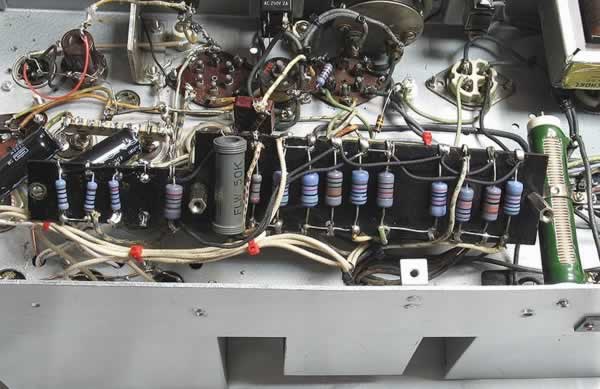

早前笔者曾撰写过经典的西电胆后级No.124、No.86.它们同是推挽机，能有幸接触这类地位高崇、身份显赫的珍品，也深感机主携机来应诊是出于一片的信任；确是难得的一份福气和缘份。若数算西电的推挽胆后级有No.124、No.142、No.86、而No.87也是推挽机；所不同之处是功率提升器Booster Amplifier，前级不能直接推动。若数单端胆后级？第一时间祇有想起No.91 图(1)，它在西电家族当中300B机种系列的唯一单端机，若配用高效率喇叭时，No.91可算是天作之合。近这数年间起，较多见市场出现高效率全音域喇叭；另方面，独钟情古董全音域或励磁喇叭者，西电No.91更是独佔天之骄子的地位；有缘兼财力雄厚者已觅得心头好；但未有缘者？「抄」也是一办法！可一圆素求！所以市场涌现不少「彷西电91」的胆后级，而且线路也算简单，易于彷製，DIY自作派可应留意啊！ 线路分析： 西电No.91型号：图(2)可分No.91A和No.91B图(2b)、两者大致上是相同；祇是因生产时段的前与后之分别，而在零件数值上有所修改，因此这两先或后出生的91A和No.91B都是使用同一线路图 图(3)，在笔者手上应诊的是No.91B，在放大结构上是三级放大。V1是轮入讯号放大管，V2是担当讯号放大和推动功能，V3功率管是单端300B。V1和V2五极管可选择使用310A或6C6，应当留意的是310A或310B用10V灯丝；而6C6则用6.3V灯丝，所以假若转用6C6时，应将电源牛的灯丝10V供电线圈组(电源牛编号4、6)，用电阻R-41降至6.3V。  图(1)  图(2)  图(2b)  图(3) 还有一点是在设计时考虑到用者灵活性的使用选择；若V1和V2共同使用时，这台No.91的增益是比一般的后级为高，在设计上也可抽离V1的部份，就是将C7的0.01uF电容抽起，讯号输入可直接引到V2的栅极帽处便可。若配搭特高输出(高增益)的前级时，可考虑抽离第一级V1；不过抽离了第一级的V1/ 310A放大时，降低了约30db的增益；因此又比一般后级增益略低。如果配搭一般增益前级时，最好保留原有的两级310A放大，在试听比较时，发觉声音厚度，控制力，质感都是优于抽离V1的表现。虽然后级增益高时，噪声稍大少许，但为了保留原有的韵味和原装价值的原则，建议尽量保持原装。 负回输： 要注意一点的是，当抽离了V1时，这机是失去了负回输的功能。西电No.91所使用的负回输方式是从功率管300B的屏极串联了电阻和电容，将部份讯号引到V1的310A阴极处，图(3a) 圈着记号的是西电的线圈电阻(日本人称之为丸球电阻)，相当好声的！是西电或古老胆机的惯常牛法。为何负回输要串联着电容呢？因为从300B的屏极取讯号的缘故，功率的屏极是带420V直流，电容在这处的作用是隔直流电，却容许变动的频率(声频)通过的功用。后期渐演变成的负回输是从输出牛的次级部份取讯号，再将所决定回输量的电阻引到第一级的阴极处。古老式回输做法是不经输出牛，所以输出牛的次级零ohm处是可免接地，50年代或以前的输出牛的初级线圈和次级线圈的高压，绝缘度是有待改善的，所以当次级零位接了地时，初级线圈与次级线圈的「电位差」等于功率管屏极电压对地的电压差别，因此就容易产生高压在初级与次级之间产生「跳火」短路而烧燬输出牛；但不一定有危险，祇不过西电所採取的是安全至上设计策略。 功率管自级回输，是从300B的阴极(即灯丝)取了讯号经电容C3/1uF阻隔了直流，引回部份阴极的讯号到300B的栅极分流电阻R18和R19可轻微降低300B的失真；而R18/390k和R19/10k是控制回输量的，这方式也是西电惯常的设计。  图(3a)  图(4)  图(5)  图(6) 图(4)和图(5)可适量的减低输出管的谐波失真，西电No.91的线路结构可算是两级的回输，而且这两级的回输衰减量也不到10db，所以仍算是轻量的回输，有助取得降低谐波失真，令音色暖和，亦能在动态与音场深度、阔度，取得合适的平衡，是我们后人学习的线路设计典范。图(6)指示的是西电厂自製的内脏四组合一油质电容，看图机顶中部输出牛171A前的正是；再从线路图上看有四处标示C3电容编号。 图(5)300B屏极回输电阻值：西电No.91B用33k，而No.91A则用100k，在笔者手上的是No.91B在来机前已被误用100k，因此按线路图指示，应将这电阻改回33k。而另外两支分流回输的栅极电阻又被理论派者改用了日本金属膜电阻；若与古老AB碳阻相比，这新式电阻就缺少了古董机的原装韵味，也应给它还原真我本质才对。 输出变压器： 西电型号No.91，无论是91A或91B都同是用西电原厂的“171A”，171A是单端的输出牛图(7)，线路图上T-2的正是。次级输出绕组有9Ω和14Ω两种，在满度输出(正弦波未失真时)的有效值功率可达10W (RMS)，这情况相信是西电 “171”的效能高的缘故；通常一般的单端300B输出功率大多在8W或以下。 输出牛“171”在西电No.91B机工作，量度的频应很阔，图(8)上图是正弦波10hz-30khz / 正负0db，因在这频段内波形变化不大，就可以单一频段给大家参考。下图是在1khz所显示的方波，我们见到在上半波和下半波上都见到很特出的凌震，是输出牛的馀磁效应。在正弦波扫描出以下各频段的幅度：15khz /+2db、20khz / +2.5db、30khz/ 0db、40khz/-2db，在这情况已显示出有了「凌震」时，以单频率量度时是不平直响应， 在理论上频率响应需平直；但很多时见到这类的波形的后级，其表现空气感、生动活跃感是稍强的，在听音乐方面具有特殊的吸引力；在声音上不单是可接受，而且反而是优点。但亦有理论派人士对这「凌震」有所抗拒，而施行抑压手段，务求理想的平直响应；但声音可能受到压制，而缺少了有血肉的音乐灵气。既然西电在设计方面已将一切预计在内；我们儘量保留原装声是玩古董机的原则，而且在这好声的状态下，是没有改动之必要。  图(7)  图(8)  图(9)  图(10) 动手术： 这对西电91B来机时已报知交流hum颇大，还有一大堆的电阻已非原貌 图(9)，再细察看内部有些西电接线又被新派的「含银线」取代了。此时此刻，笔者有所感慨！平心而论，不管 “新派”、“旧派”、“理论派”或 “音色派”也应懂得或专重这老古董机，它除了炒卖价值，好声和历史见证这重要因素之外，更应明白，既然有幸和缘份，这价值不菲的名器落在自己手上(非每人都有这福气)，为何不懂珍惜它？若经大幅改动后，那些原汁原味的原装电阻就遭弃于冷宫或作填海去了，真叫人悲痛流泪！如果有意发挥自己的DIY製作或设计技术者，倒不如自己由新开始DIY一部属于自己的「彷」西电91，又或自创兼命名为91SX(举例)，拿去一年一度的DIY大赛，有幸赢了原装的老西电No.91的话，可说是光宗耀祖，受万人景仰和敬佩！正是无憾！再者，旧机---新装料的情况之下，声音的质素表现亦不会超越原装设计用料配合那麽相称。极其量，改了新装料，祇不过是此机转了另一种音色而已，还要大大降低二手的价值，绝对是得不偿失，应三思而后行！古董AB电阻，IRC、OHMITE、油质WE电容可知是买少见少。还有这对机落在原装主义者手上，必再将新派料拆下，并需还原，那麽！真是浪费人力物力了。 图(10)电阻比较， (左)是新派电阻、(右)是AB电阻，可惜是绝不容易一次找齐全套机合用数值的电阻，祇有尽力而为好了！不过有些位置的电阻对声音影响极其大的，例如V1和V2的屏极电阻R-4 /330kΩ，R-14/100kΩ，回输电阻R-29/ 33k，就不容忽视了，这类的电阻担当了主要增益放大和回输的功用；相比交连电容对音质的影响来说，这些电阻是佔整部机的主要音质操控，相信经验老手自会明白箇中之意。 电源部份： 电源牛高压组经整流管274A配合滤波电容所得的直流电是520V，原意是再经过励磁喇叭的励磁线圈，才供电给这机的放大电路，这励磁线圈可充当扼流圈choke平滑电源的功用，亦能提供电源令到励磁喇叭产生磁场工作，若这No.91B没有配合励磁喇叭而单独使用时，是可用choke来引通电源部份和放大部份，不过要预计choke的电压降是100V DC，电流约100ma。 滤波电容： 从机顶看有8支滤波电容，包括油质和电解；另外，在机顶右后方的铁?内亦有三支电解电容。这西电No.91B的电源高压最高是520V DC，当时代製造的电解电容，是不易找到550V或以上耐压的电容，因此祇好用两隻20uF 500V电容串联起成了一组10u 1000V耐压的电容，而在各电容处并联了100k+100k的电阻(即50k)作电压分流和漏放之用，可确保因串联电容的内阻有差别时电压仍可平均分配。举例：Mcintosh 240电源供应部份，虽是二极管倍压整流，而滤波电容同是串联的使用，但没有分流电阻，有部份原因“240”常出现滤波电容失效的病症；就以这举例来看，更可显得西电在设计上更完善且兼顾耐用。可从线路图上看C8+C9、C10+C11、C12+C13是三组串联的电容，因此多电容组合是西电是No.91的其中之一特色，而每组的电容等效值祇得10uF，用多组低容值的电容分佈在不同位置使用，可避免单一大电在充/放电时的速度迟慢而产生累赘声音，这一点也是西电的优良处理手法。 来机时已知笔者任务是儘量令这对珍品靓机复回原有音质表现；和降低交流hum声。滤波电容部份可见另外加上的两隻22u 450V即是C13和C8，而銲离C12电容的接线量度容值祇有4uF，将电容拆下来看才知前人修理时误将4uF当作20uF使用，在串联电容的等效值计算，当然低于4uF。 更换合适的数值电容是必要的图(11)。在这手术之后，交流hum声就已降低了50%，已达如期效果了。又因这No.91是高增益的老古董机，轻微噪声可接受的。 (责任编辑：admin) |
