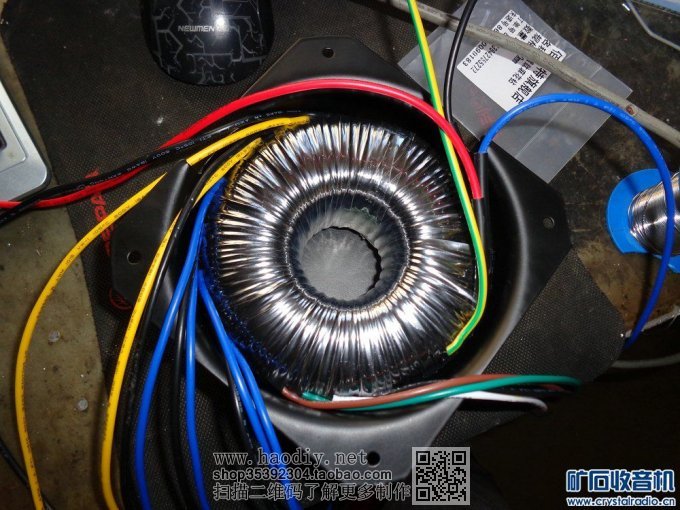

定制环牛功率200W


一定要按牛罩尺寸定做

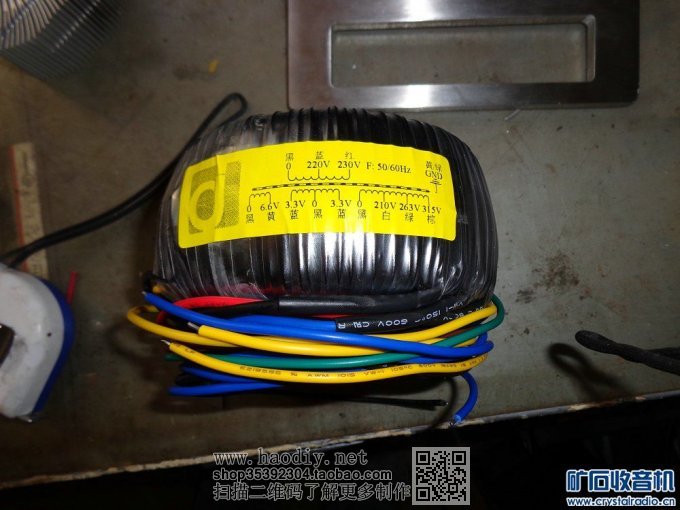

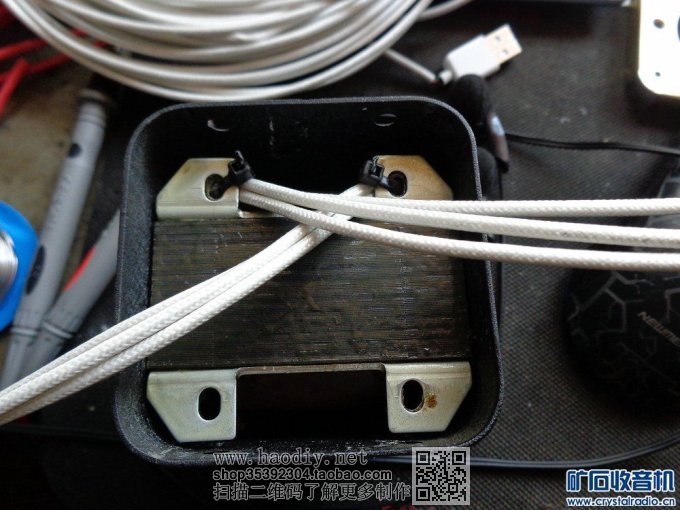

变压器买成品吧有条件的自己做更好


按照牛尺寸买适合的牛罩

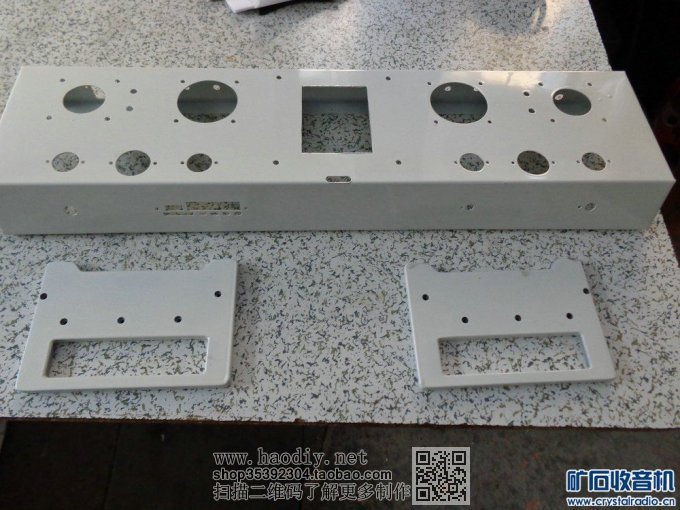

激光切割的不锈钢机壳

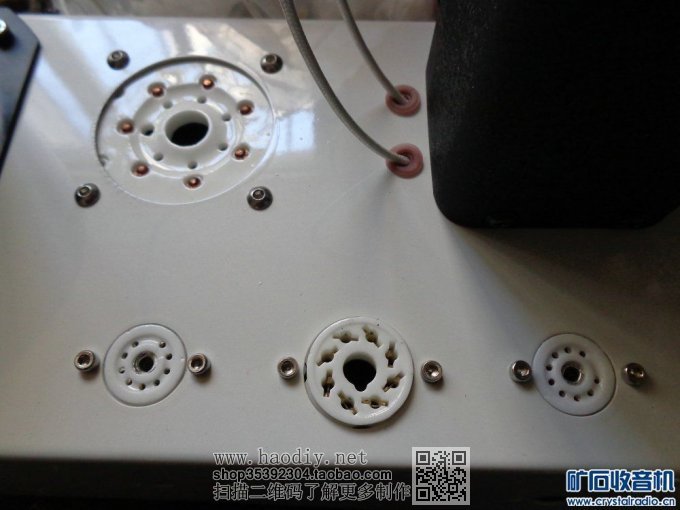

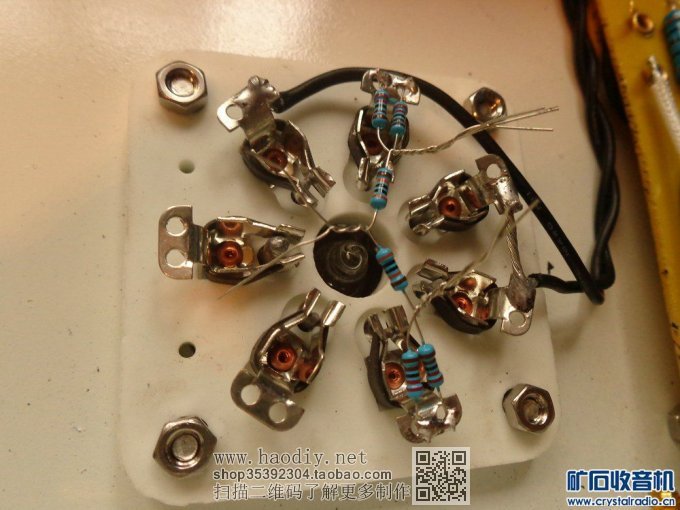

按照管座直径尺寸加0.5的间隙配合的很好

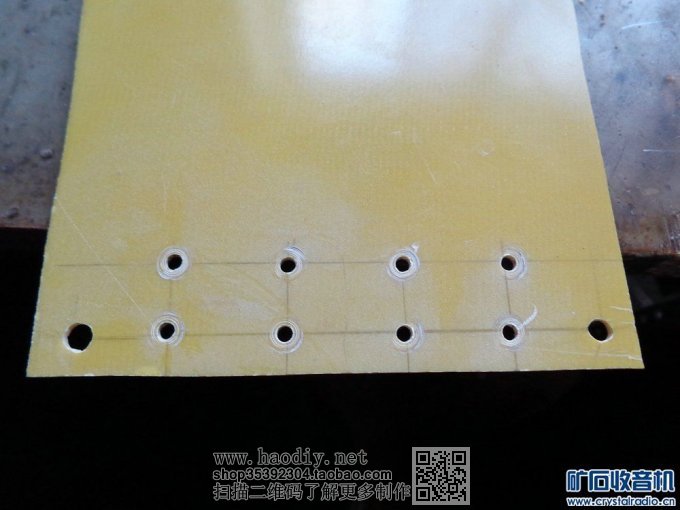

绝缘板划线打孔这个自己来所有原件位置要做到心中有数空位要想好


不知道多少个空反正按照原件的节点来脑子要装下所有的细节不可遗漏


双臂整流6个管

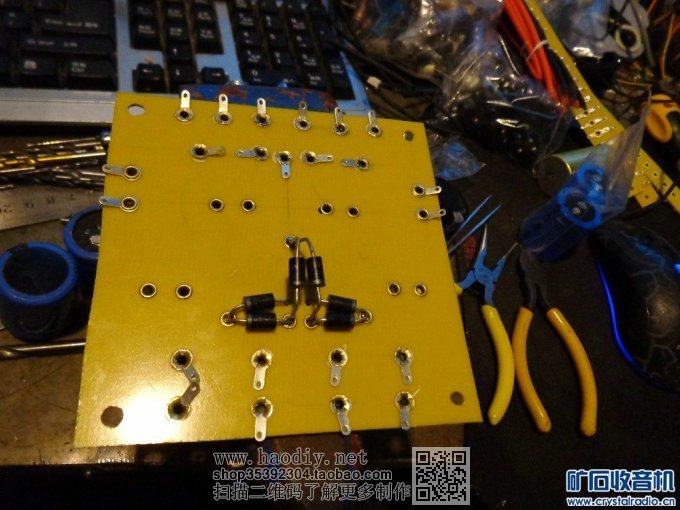

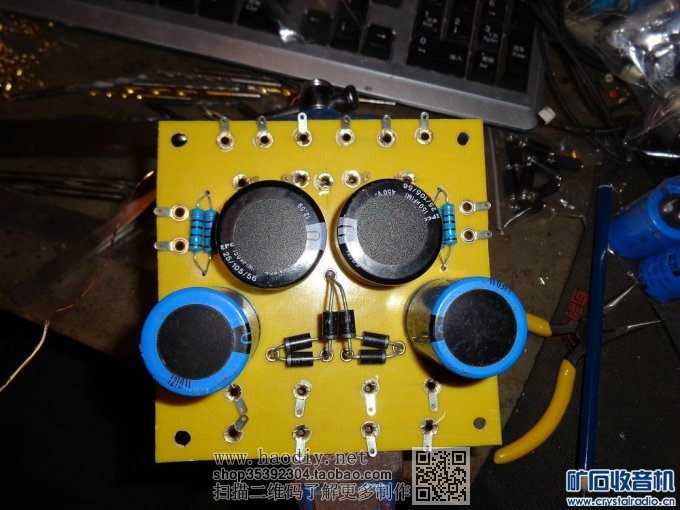

滤波板正面布局

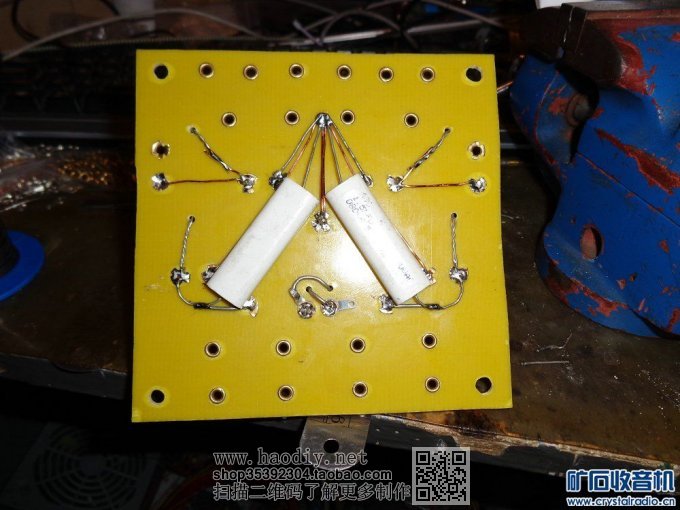

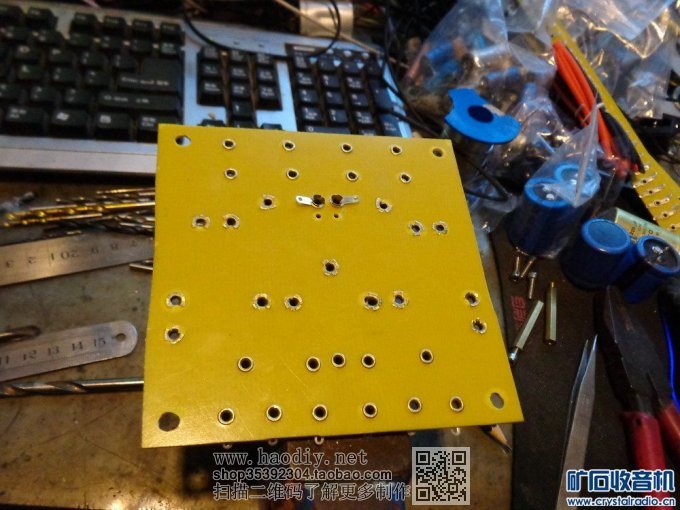

背面布局

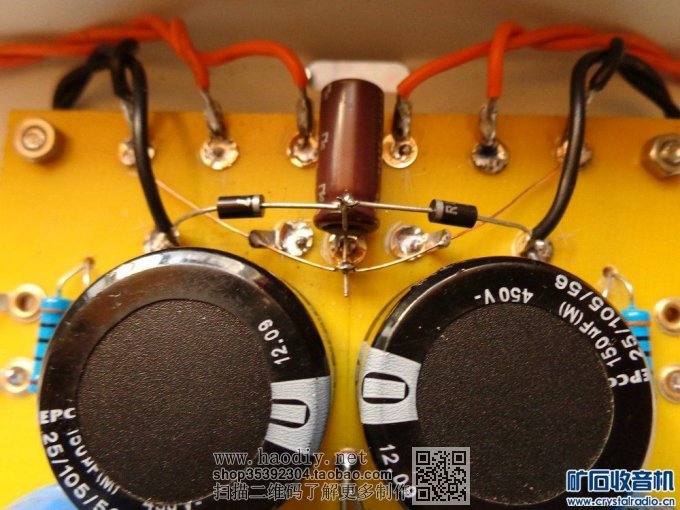

焊线

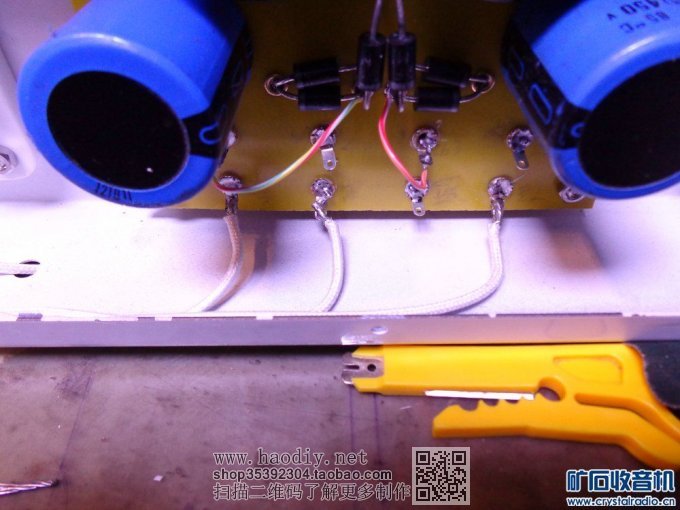

固定好板子在焊上电源引线

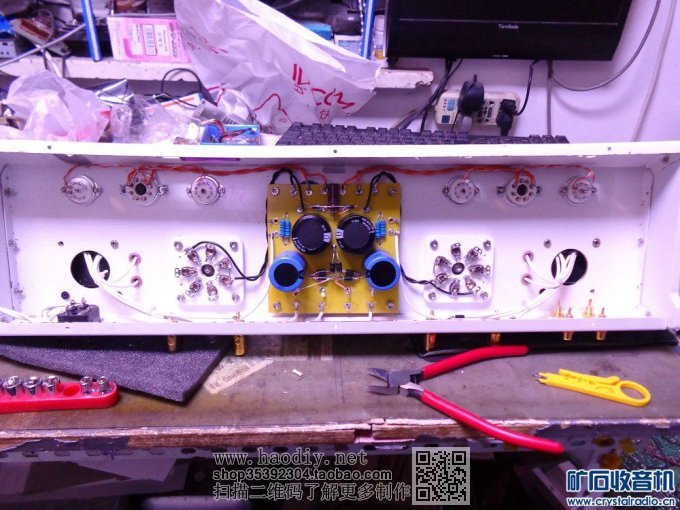

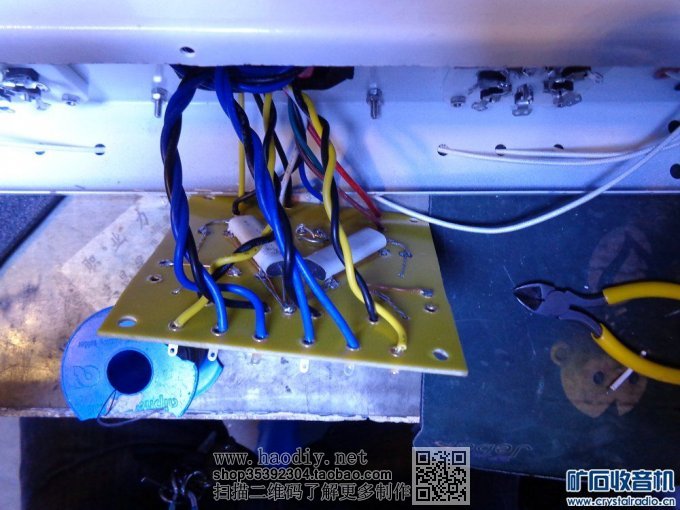

灯丝线和低压供电滤波原件

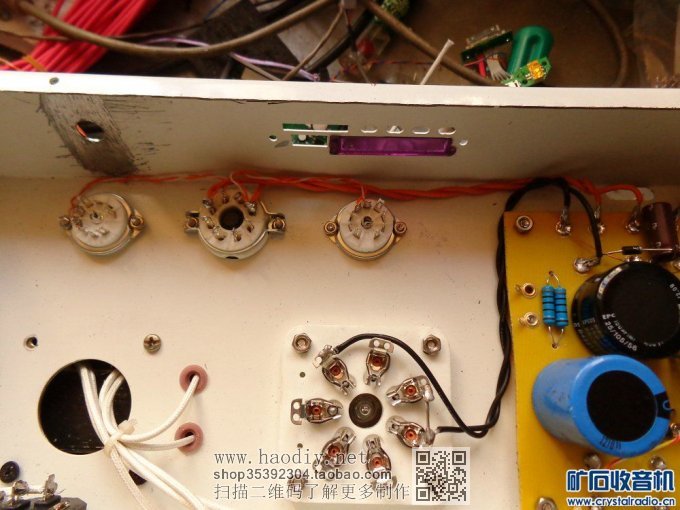

灯丝线先全部布完，然后上管子试电


IPOD插口是白不透明热熔胶封固的

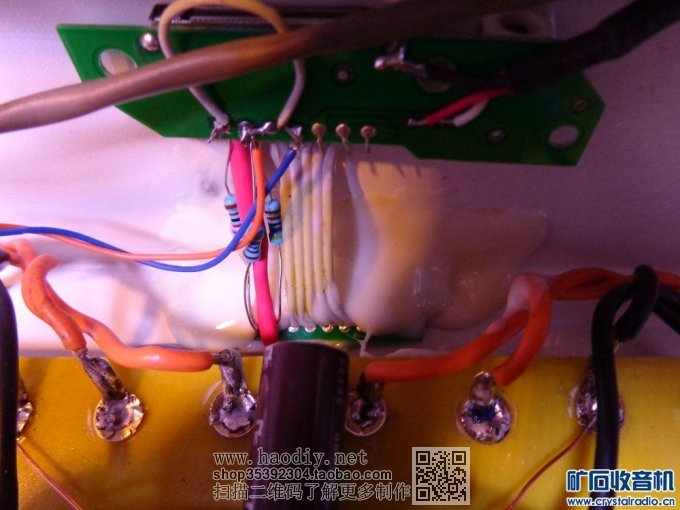

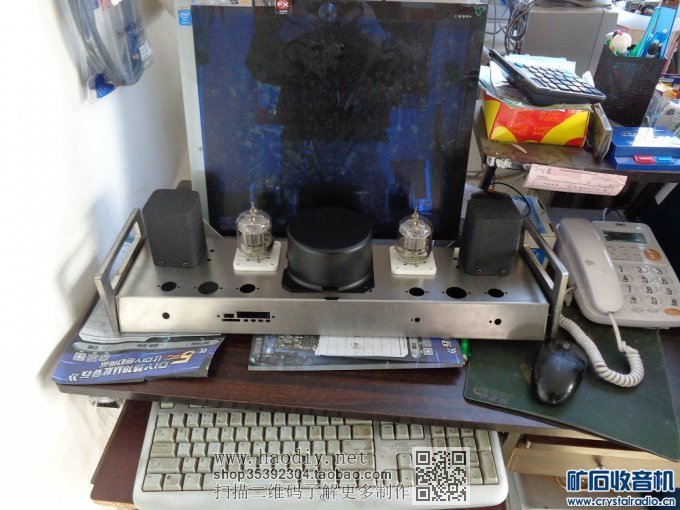

蓝牙板测量的尺寸惊人的吻合，是多次测量比对的结果


这是我搭棚的风格


地线固定方法 (责任编辑：admin)
