DIY单端KT88 / 6L6 / EL34 / 6CA7电子管放大器

这里是一个单端（SE）KT88电子管放大器，我建立了一些笔记和照片。放大器的设计主要是基于MIKAEL阿卜杜拉的KT88 SE电子管放大器的设计从2003年左右。下面的图1所示的示意图本身KT88放，我已经建立。

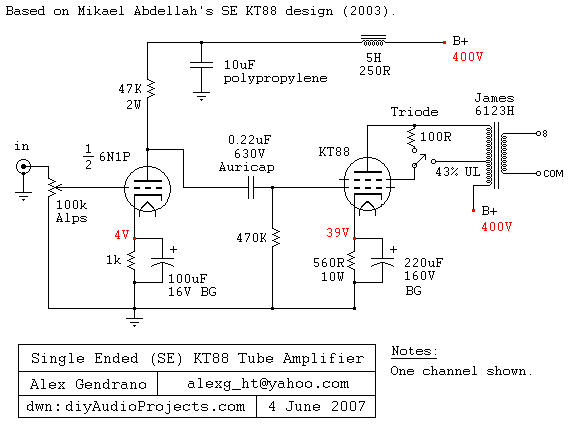

图1：KT88电子管放大器原理图驱动级6N1P

放大器部分Mikael的通常是相同​​的，与主要的变化是，输出管上的阴极电阻已增加从470欧姆到560欧姆。这降低了该管的板disipation和放大器也可用于与6L6和EL34 / 6CA7管。我加入了一个开关，使我切换ampifier的之间的的三极管短缺或超线性操作（原来的电路是超线性的）。此外，电源供应6N1P前置放大器部已加强了与另外的一个扼流。

电源供应器 - DIY单端电子管功放KT88 / 6L6 / EL34 / 6CA7

是根据周围的5U4GB双管整流的电源，并在下面的图2中示出。我的朋友阿诺德·克鲁兹帮我修改由Mikael完成从原来的电源电路。管电源的详细信息，请参阅真空管放大器的电源设计。

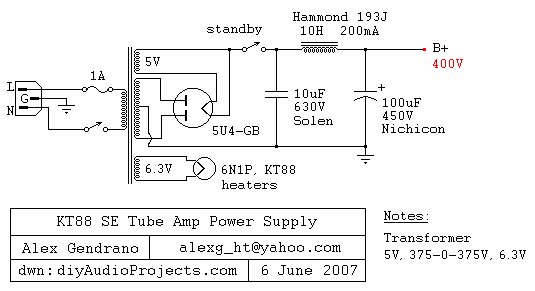

图2：5U4GB管的电源原理图

建设 - 自己动手做单端KT88 / 6L6 / EL34 / 6CA7电子管功放

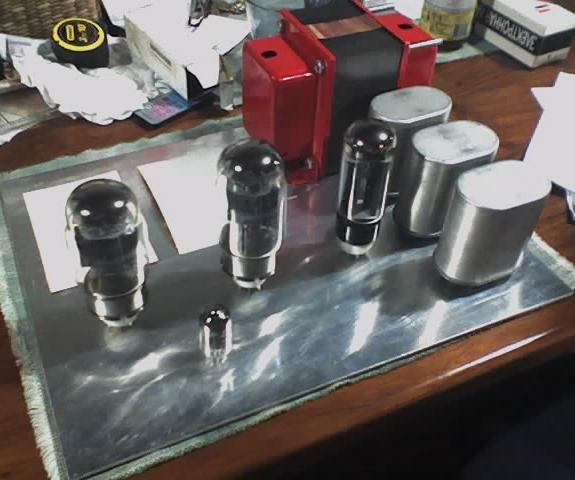

照片1：干飞度 - 自己动手做单端KT88 / 6L6 / EL34 / 6CA7电子管功放

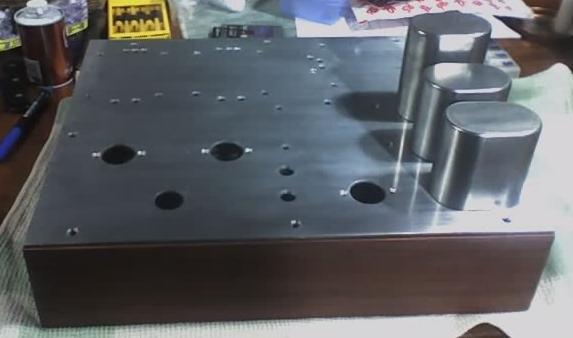

照片二：围护施工 - 自己动手做单端KT88 / 6L6 / EL34 / 6CA7电子管功放

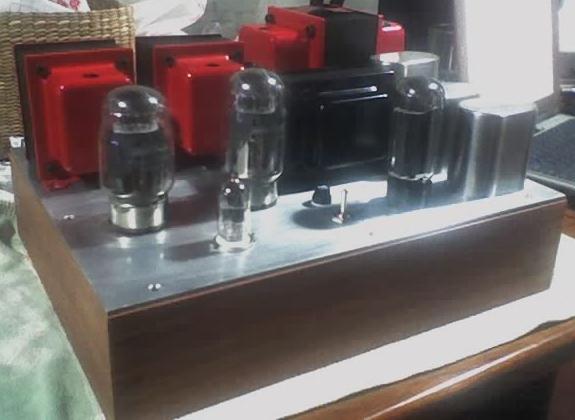

照片三：成品DIY的单端电子管功放KT88 / 6L6 / EL34 / 6CA7

备注 - 自己动手做单端KT88 / 6L6 / EL34 / 6CA7电子管功放

当我完成布线的甾SE电子管功放，我发射了，这是多么光荣的声音！它具有更好的声音比我的推挽KT88商业的放大器。也许由于SE操作。

您可以交换的KT88输出管6L6或EL34 / 6CA7。可以换用6DJ8 / ECC88 / E88CC 6N1P的驱动管。我已经试过：NOS西门子EL34 AMD新的生产管JJ EL34和电Harmonix的EL34EH的。一位朋友借给我一对NOS GEC KT88和放大器听起来真是太棒了！EH EL34，KT88电子管的声音更好，但他们是相当昂贵的，三 ​​分之一的价格，它的声音也不错！我最喜欢的selction管这个放大器是一个安普雷斯军号男孩6DJ8的6N1P在地方和上NOS西门子EL34的三极管模式。
