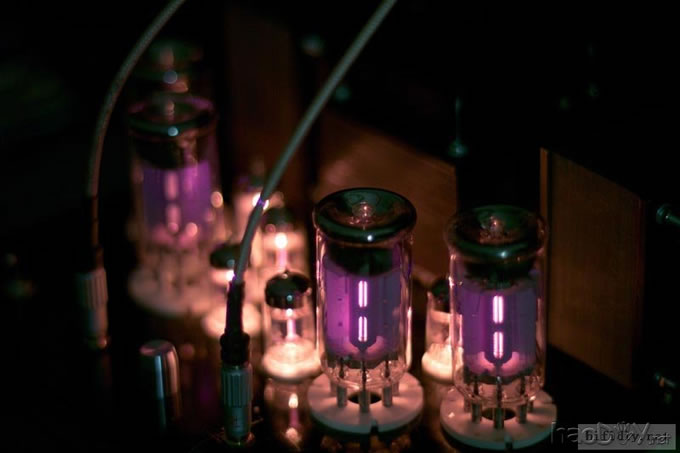

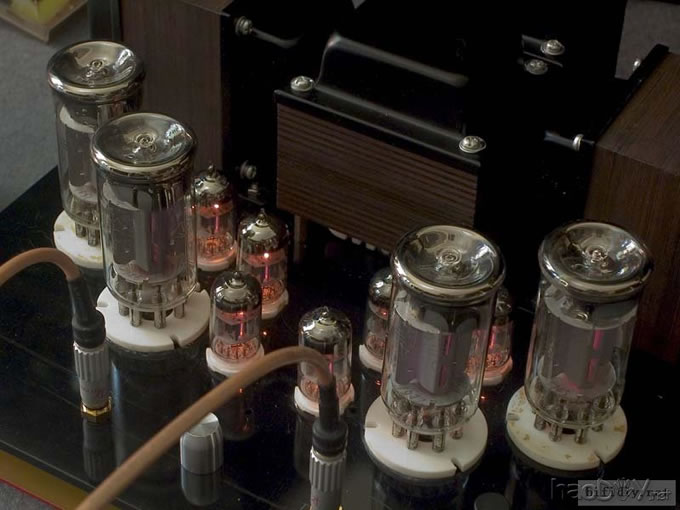

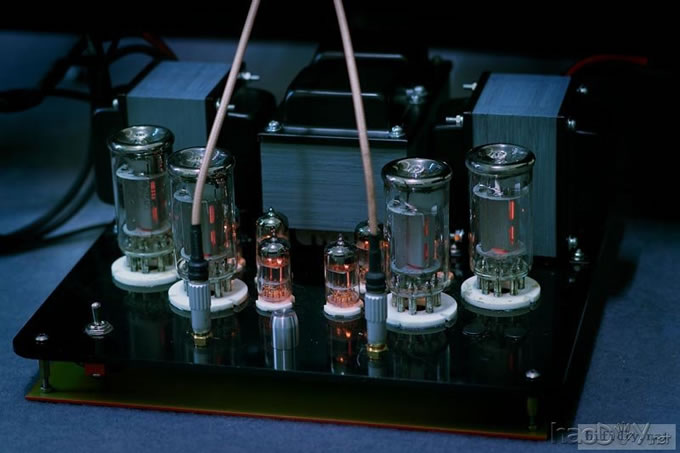

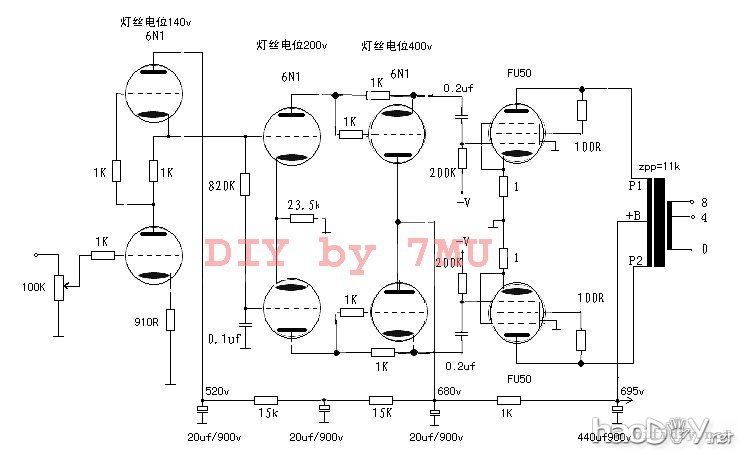

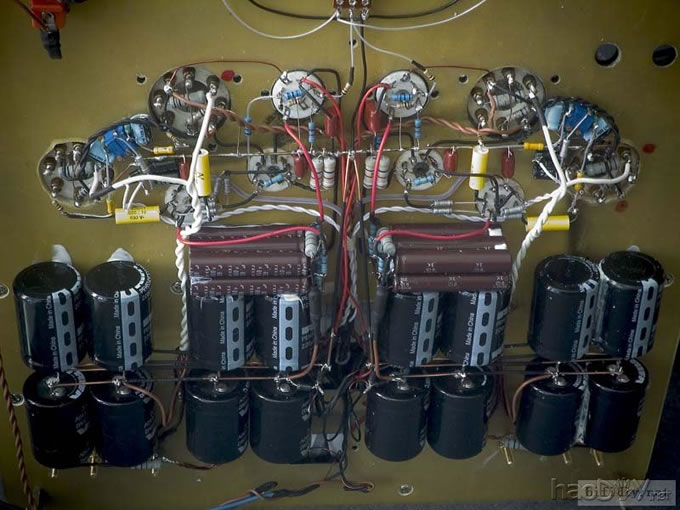

fu50单端似乎已经玩到头，尝试了520V6n1srpp推650V高压fu50功率级。走向推挽成为必然。 采集了一些线路，牛倒相、长尾倒相、分离倒相、平行倒相。 在选取电路的时候，Gautau版主点亮了明灯，建议采用srpp式输出结构。初装整机使用490v电压，果然收到不同凡响的效果，试响便被它的强劲推动力所折服。 利用这个假期，把牛倒相、长尾倒相、分离倒相试了一遍，最后还是走回srpp输出结构方式，电压提高到700v。利用700v电源的有利条件，把前级电压提高到520v，倒相级在近700v电压下，长尾和srpp组合非常顺利配合，电位的关系适合，很自然地就引入了前级和倒相级的直偶。 左右声道在电路上完全分离，分别采用一个150w的电源牛，倍压整流方式，主滤波电容使用国产的rifa220uf/450v电解均压串联，后两级采用化工39uf/450v电容均压串联，前级供电通过二级电源滤波。 灯丝根据各级提高灯丝电位的需要，分为4组，各组灯丝由电源分压分别设定电位为140V，200V，400v，功率级0电位。 输出牛EI96*65铁芯自绕，采用咪咪的绕组结构。 调声过程感觉速度过于刚猛浮躁，遂将第一级srpp的阴极旁路电容去除。 听感：速度极快，低音收放干脆，高中音线条明朗，细节清晰毫无遗漏。 感谢“高压狂魔”Gautau版主指导制作！    为了耐压只有串联，容量减半了  上图是前几天拍的，那时屏流大，屏极红。 机座是临时改造的边框还没装上，“散热良好”。   (责任编辑：admin) |
