ecc91+4P1S电子管 推挽胆机实验

时间:2013-01-26 14:03来源:www.tubebbs.com 作者:sword__yang 点击: 次
又开始玩 全频 了，总希望有一个比较有特色的小 胆机 来推。 4P1S 单端 的音色使人印象深刻，只是功率还嫌小了一点，这次用4P1S做推挽试试。 输出 变压器 也是我设计的，还在工厂定制中。。。4p1sp-p-0.jpg (201 KB) OUT TR.jpg (101.23 KB) 4n1n用苏联60年
又开始玩全频了，总希望有一个比较有特色的小胆机来推。

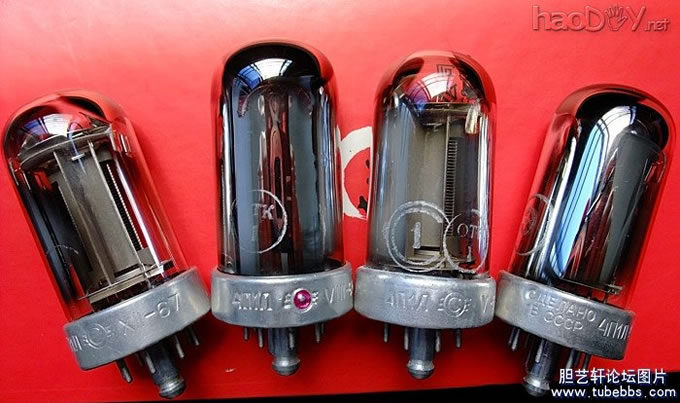

4P1S单端的音色使人印象深刻，只是功率还嫌小了一点，这次用4P1S做推挽试试。



ecc91+4P1S电子管 推挽胆机实验


OUT TR.jpg (101.23 KB)



ecc91+4P1S电子管 推挽胆机实验

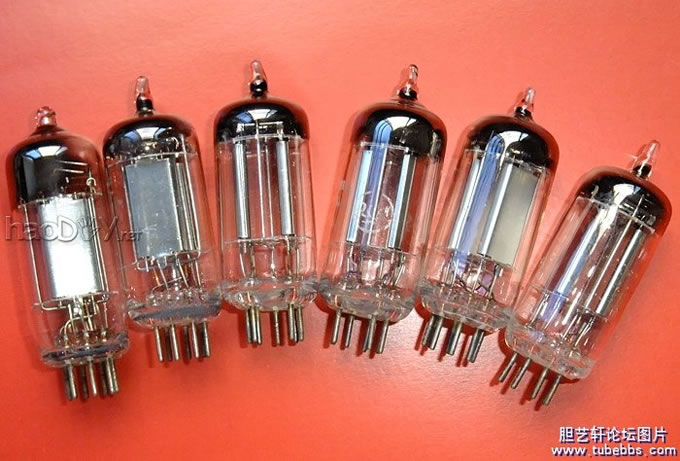

4n1n用苏联60年代的，另外已经弄到几只3A5了，准备全直热，呵呵。





ecc91+4P1S电子管 推挽胆机实验

前级、推动管打算改为这个：直热3A5，这样就是全直热了。。。






ecc91+4P1S电子管 推挽胆机实验

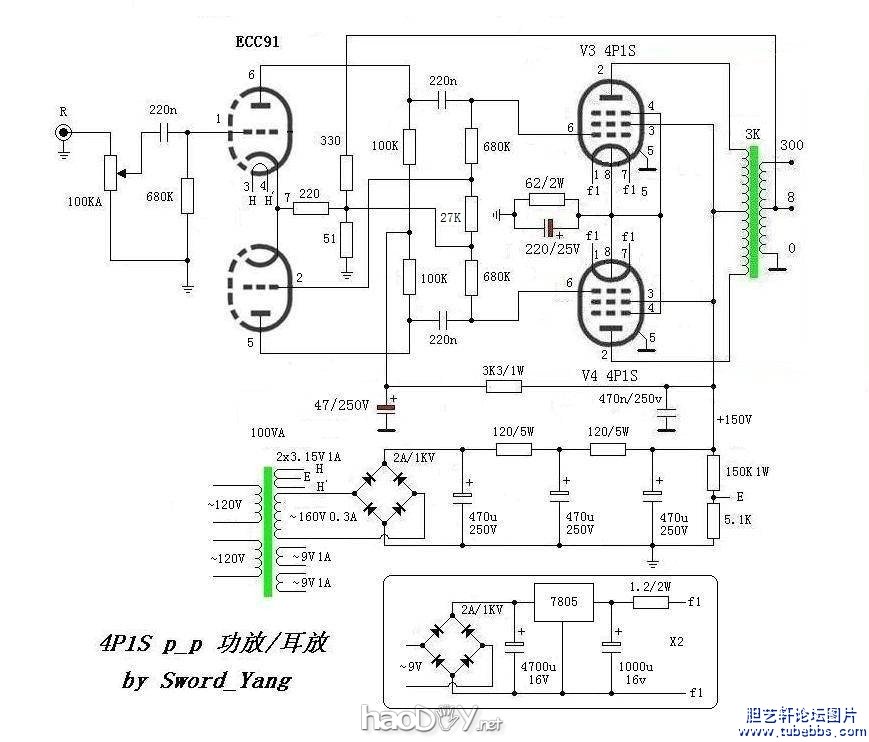

收到厂家按我设计制作输出牛，倒相电路采用了QUAD II 的变形电路，4P1S推挽开声了。
无论是实际试听还是用dScope Series III digital audio analyzer音频分析仪测试，效果都是比较令人满意的。





ecc91+4P1S电子管 推挽胆机实验
