早就想做一台绕线机忙活了将近一年的时间，终于完工了。我自做的绕线机是一体化的就是包括主轴电机，自动排线，放线还有控制设备以及电源及一身不加外部设备就能完成绕制线圈的任务，能解决在绕线中最大的难点，可以自动排线跟踪，还有计数报警装置，通过开关控制可完成正绕，反绕线圈，很轻松的完成电子管输出牛的绕制。自动排线采用机电结合，用丝杆，丝母，光杠，步进电机及驱动，控制器组成，不需要很复杂的编程，就根据漆包线的线径计算出脉冲个数，通过计算丝母走1mm需要640个脉冲，如果漆包线是0.12mm那就是640*0.12=76.8个脉冲。精确计算还要加上漆皮的厚度。调整控制器的参数就可以绕制线圈了。
绕线机数据，主轴电机用大7字减速直流电机，功率12w，转速110每分钟。可调速。
步进电机42型1.8度，1a。
丝杆，丝母16mm，螺距5mm。消差螺母。
光杠，16mm。
转卡头，b12，1.5-10mm 还有连杆配b12.
步进电机控制器dkc-s100
步进电机驱动器tb6560 有细分，电流设定
六位智能计数器，代报警
槽型光电模块。
开关电源 24v 2a。
尺寸450*240*160
|
-
-

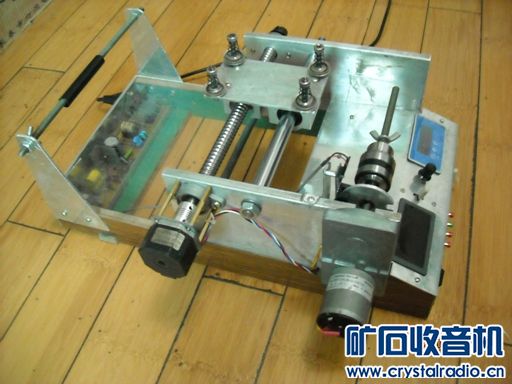

照片 090.jpg (36.3 KB, 下载次数: 3)

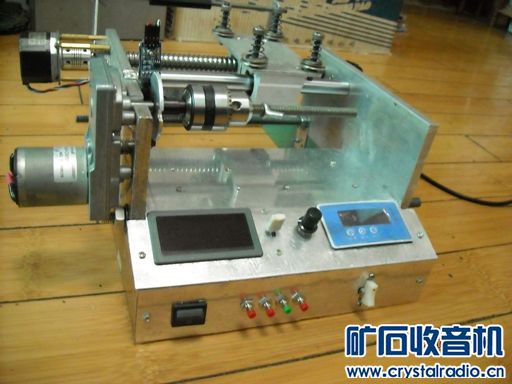

整机
-
-

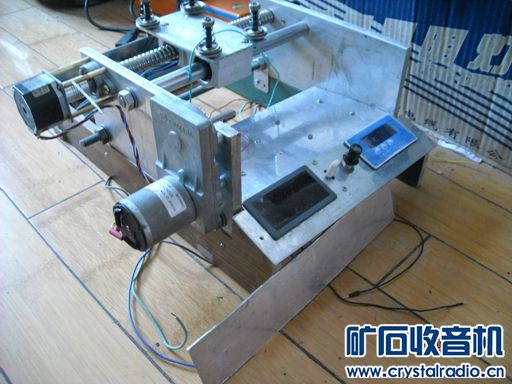

照片 089.jpg (37.93 KB, 下载次数: 6)
侧面
-
-

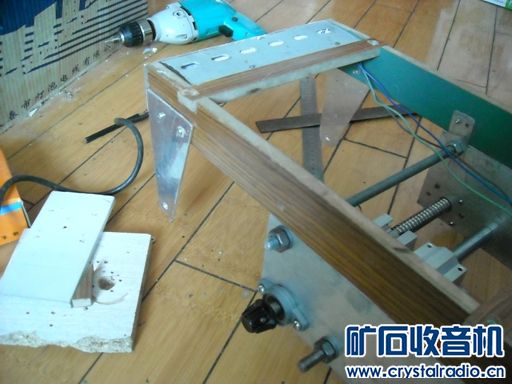

照片 068.jpg (37.66 KB, 下载次数: 6)
机架
-
-

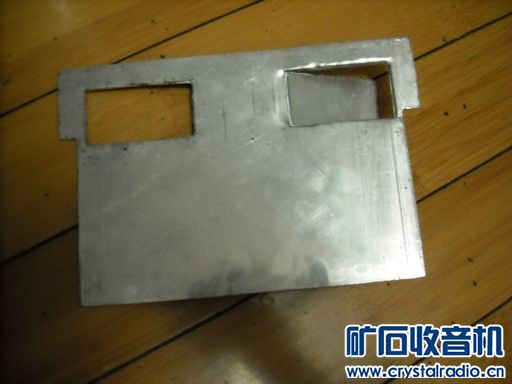

照片 058.jpg (32.37 KB, 下载次数: 5)

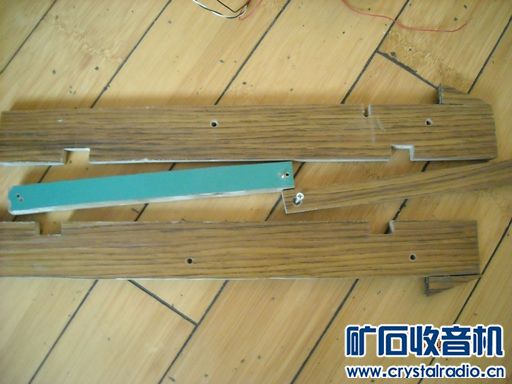

侧板
-
-

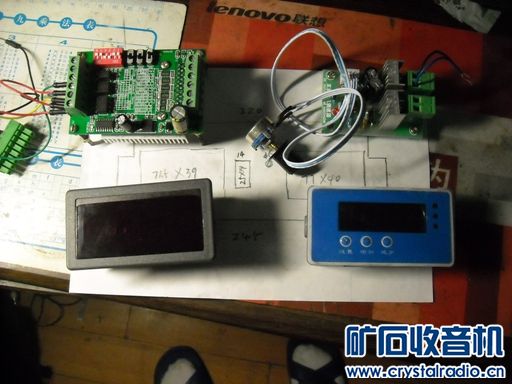

照片 036.jpg (38.75 KB, 下载次数: 2)

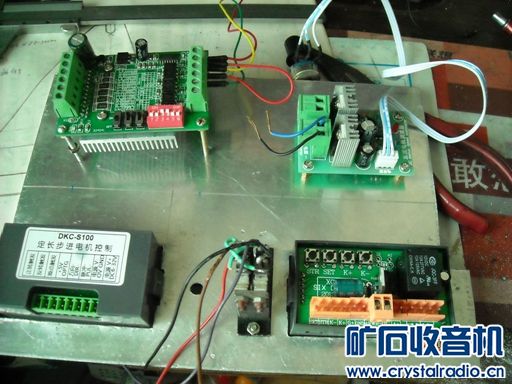

控制设备
-
-

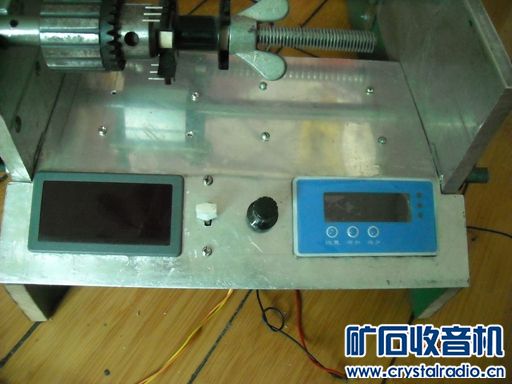

照片 037.jpg (24.44 KB, 下载次数: 3)

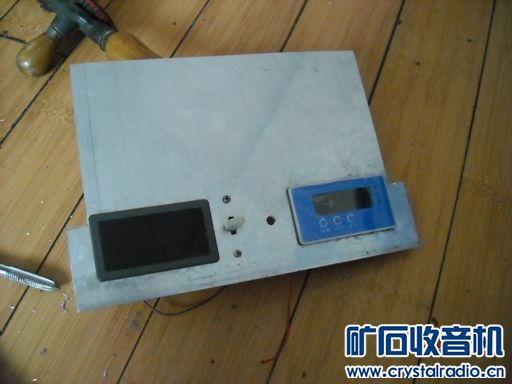

面板
-
-

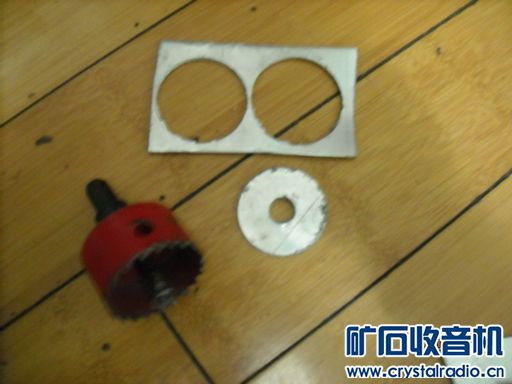

照片 042.jpg (26.7 KB, 下载次数: 3)

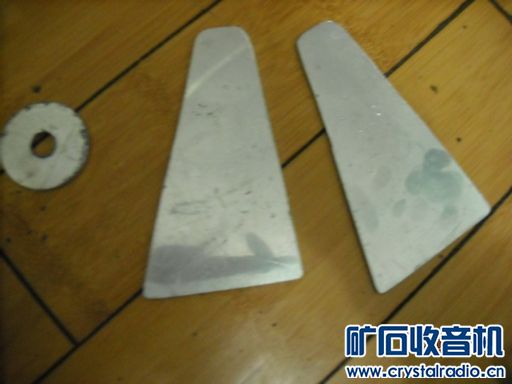

遮光板
-
-
照片 040.jpg (23.88 KB, 下载次数: 2)
放线架
-
-
照片 043.jpg (32.43 KB, 下载次数: 2)

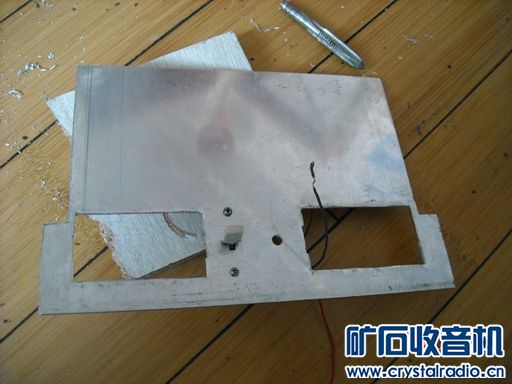

面板
-
-
照片 045.jpg (33.44 KB, 下载次数: 2)
-
-
照片 044.jpg (36.34 KB, 下载次数: 5)
-
-
照片 046.jpg (27.63 KB, 下载次数: 2)
面板安装
-
-
照片 048.jpg (47.38 KB, 下载次数: 3)
内部图
-
-
照片 054.jpg (34.17 KB, 下载次数: 3)

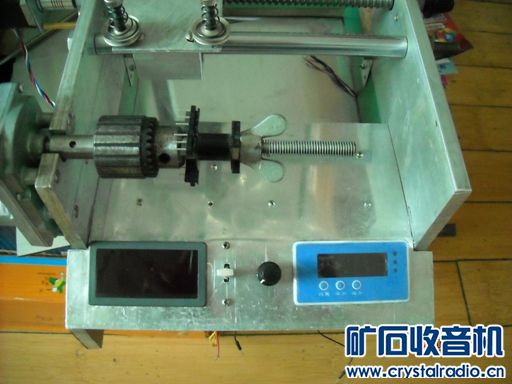

正面
-
-

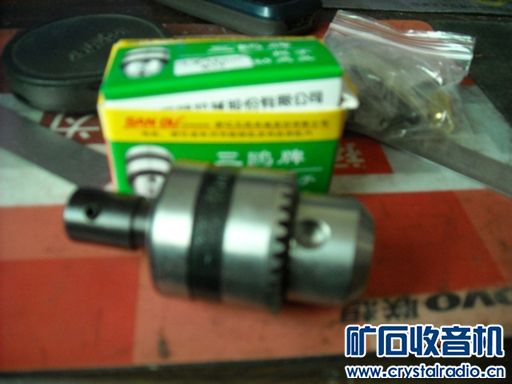

照片 066.jpg (28.78 KB, 下载次数: 5)
转卡头
-
-

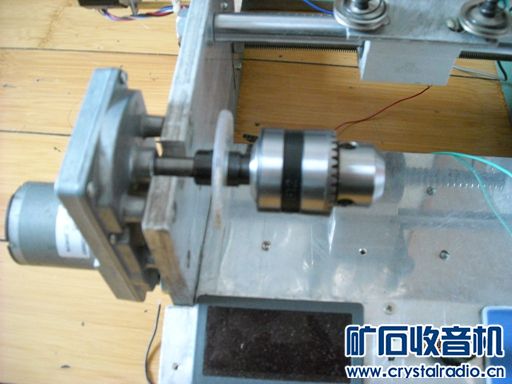

照片 067.jpg (32.41 KB, 下载次数: 3)
转卡头安装
-
-
照片 056.jpg (33.12 KB, 下载次数: 3)
-
-
照片 065.jpg (43.19 KB, 下载次数: 2)
-
-

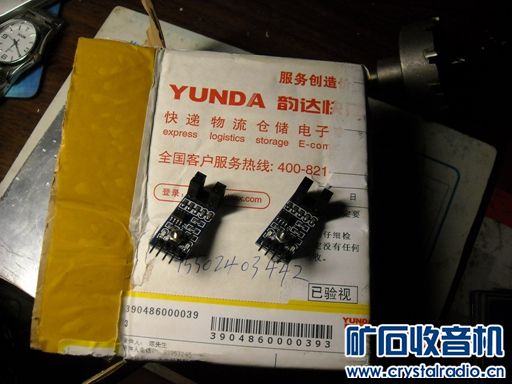

照片 071.jpg (36.62 KB, 下载次数: 4)
光电传感器
-
-
照片 073.jpg (16.09 KB, 下载次数: 7)
遮光板图纸
