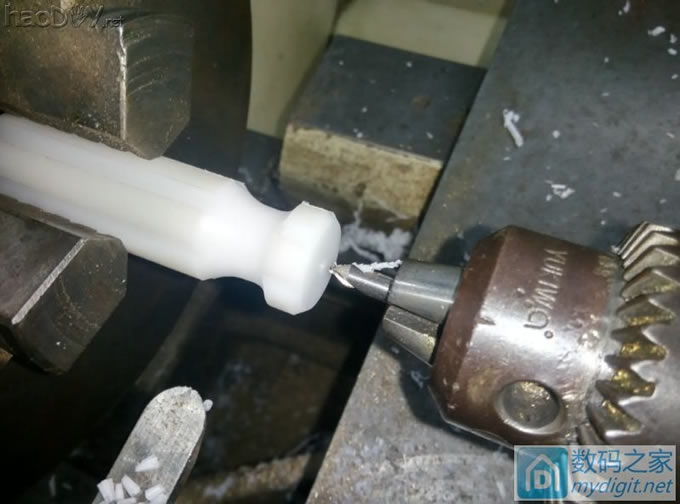

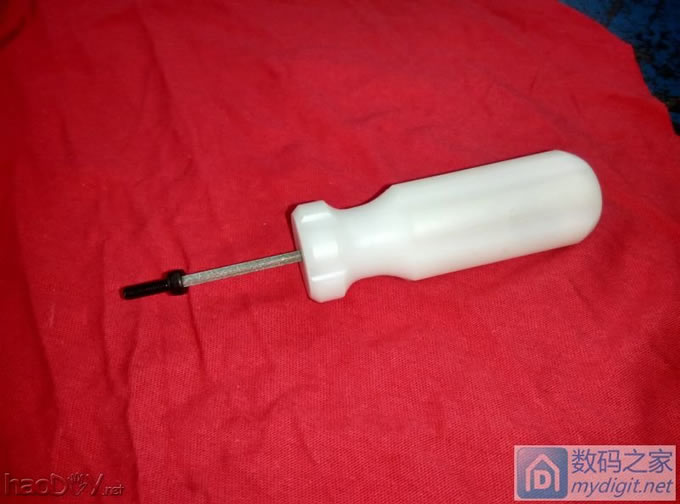

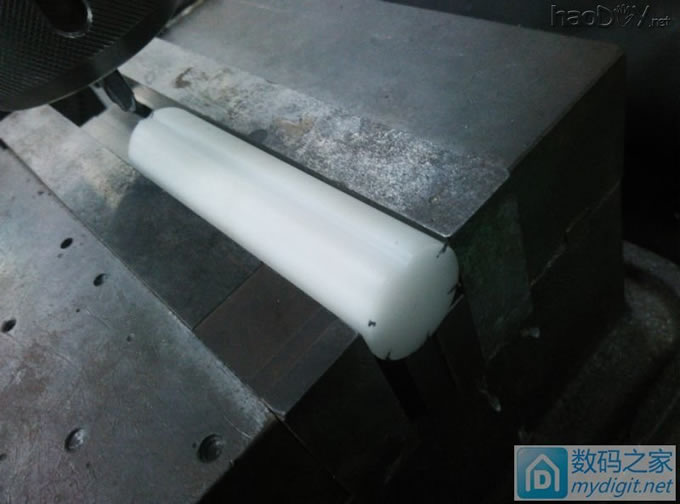

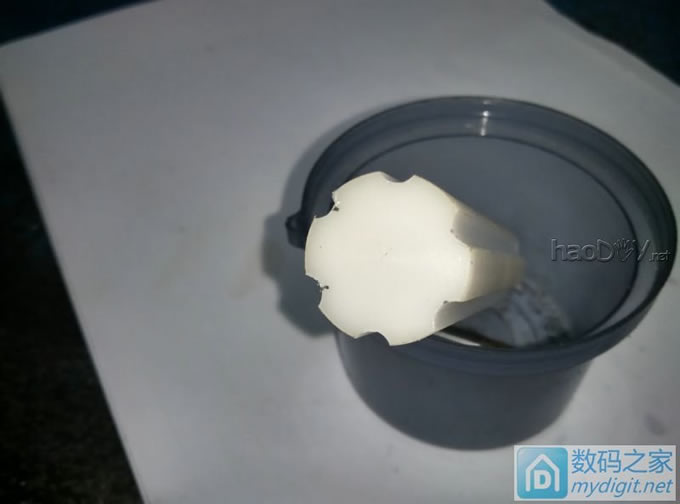

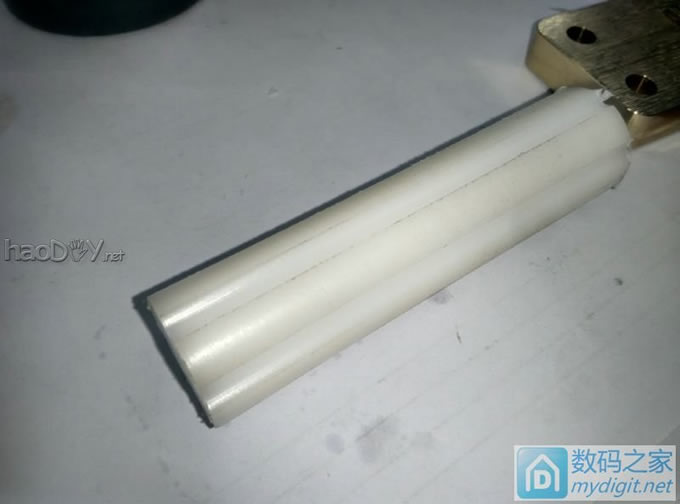

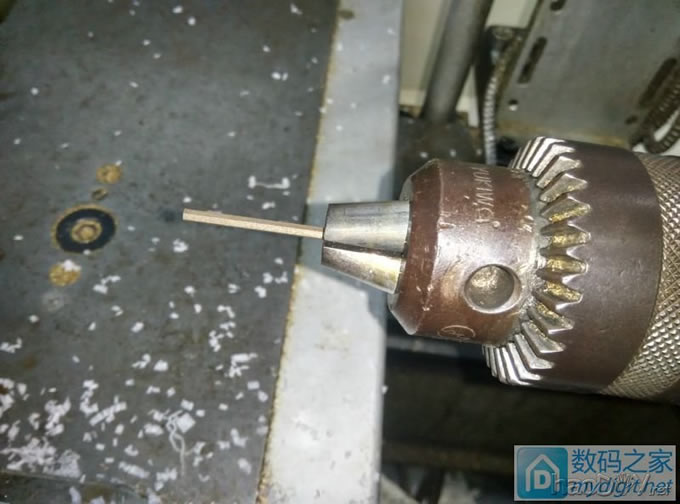

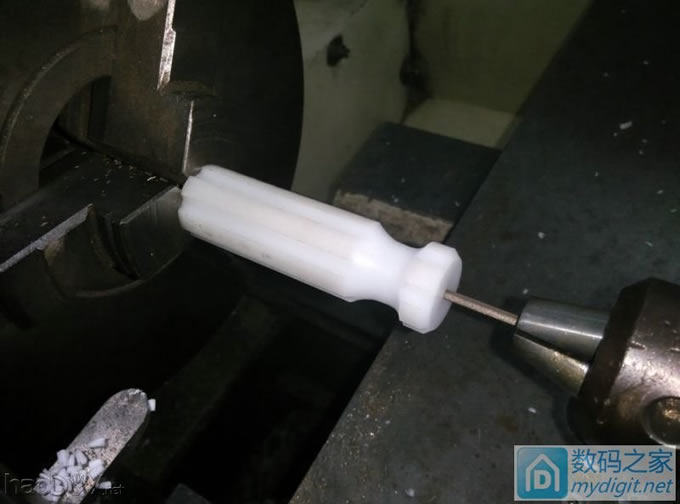

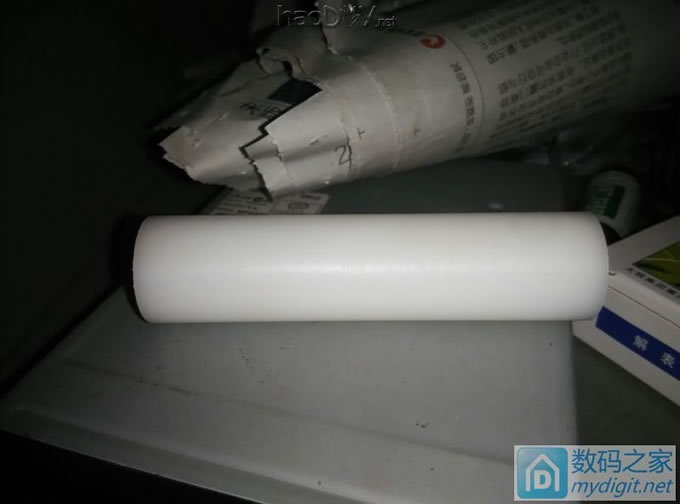

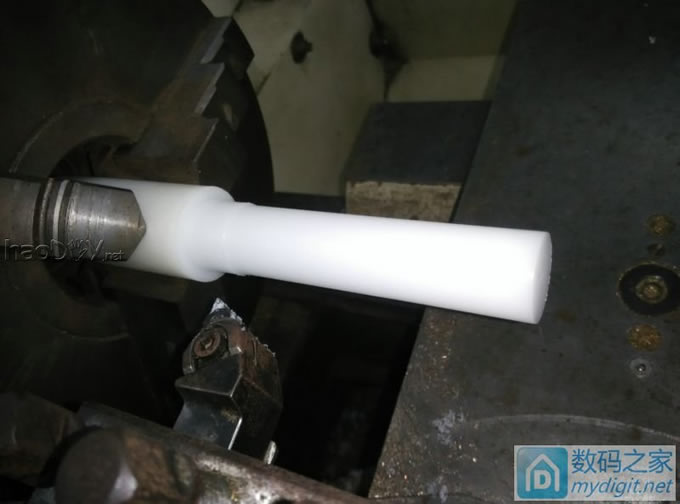

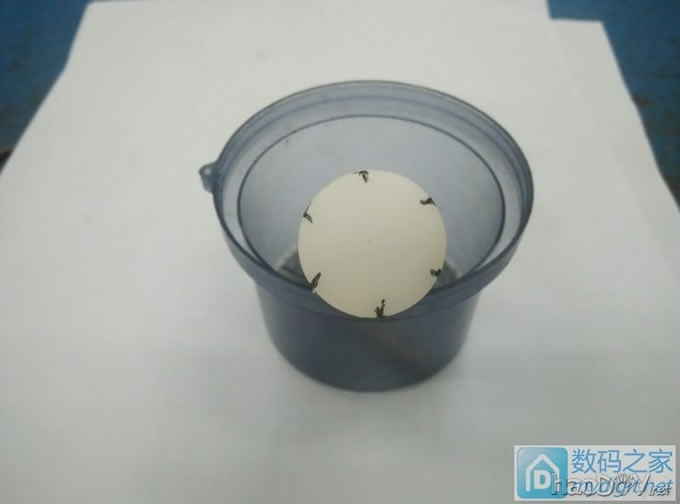

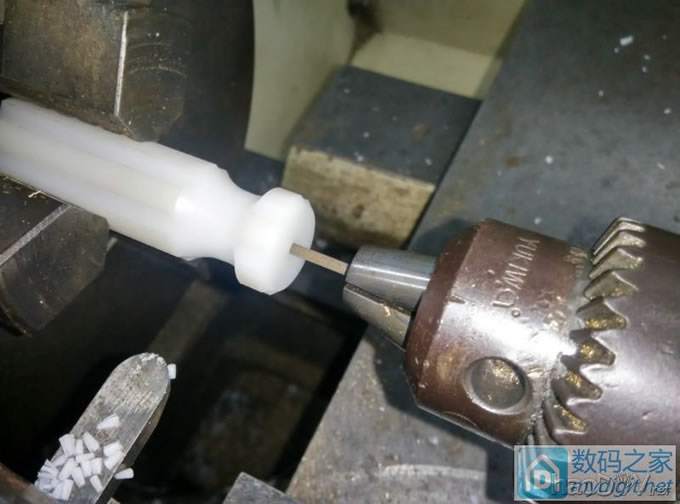

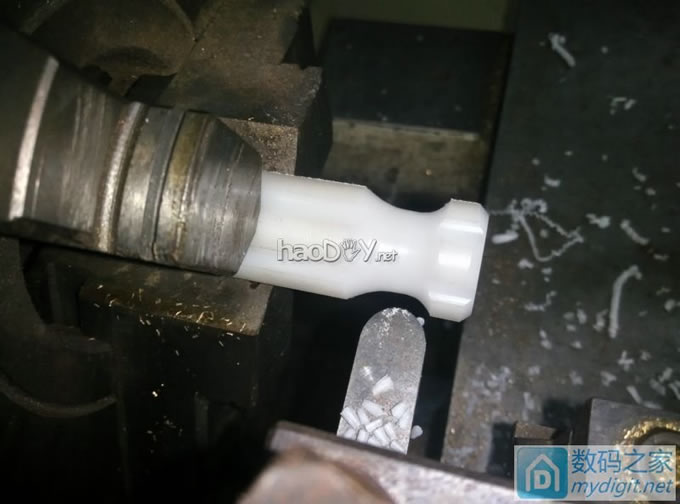

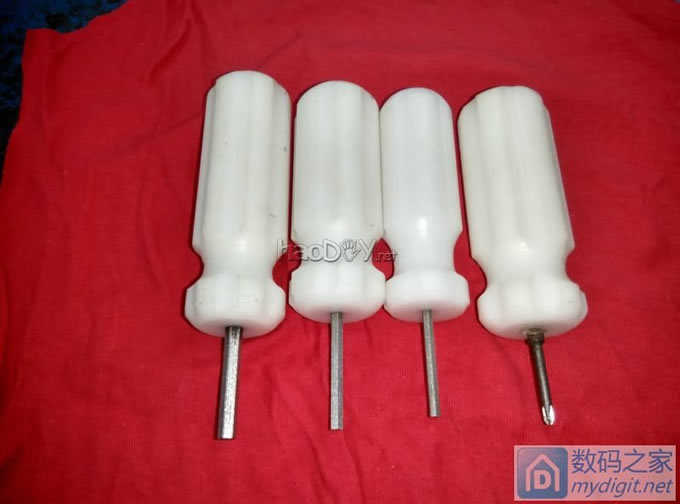

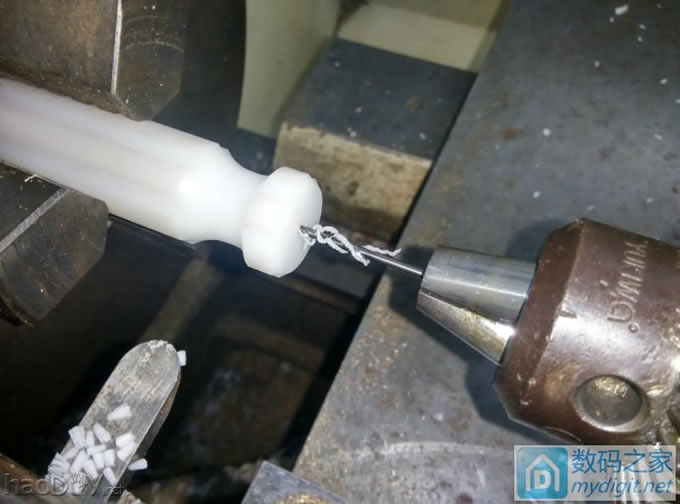

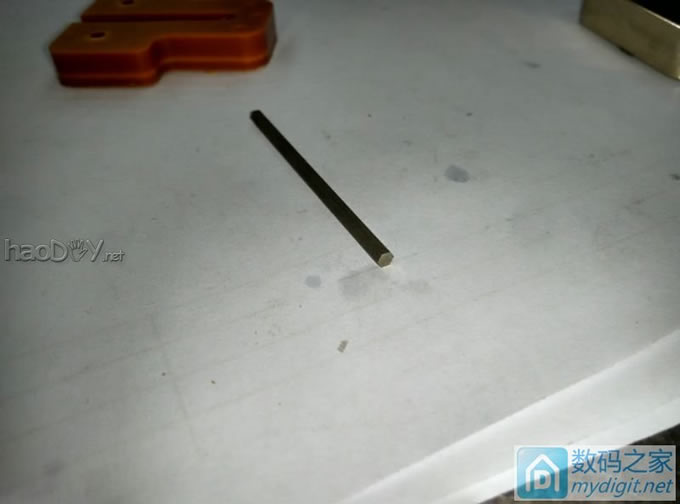

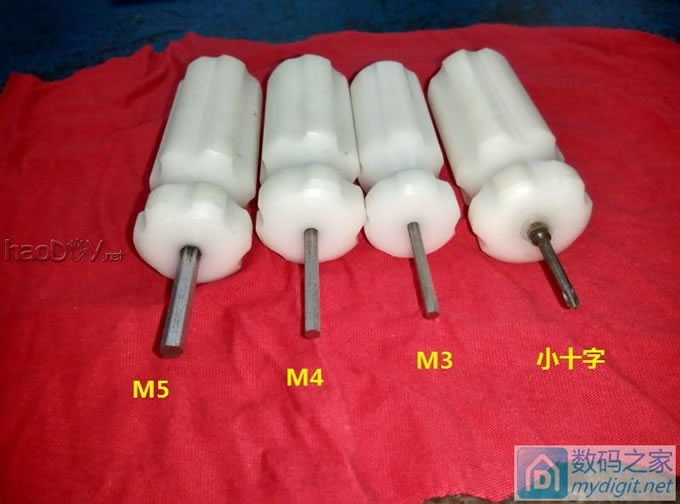

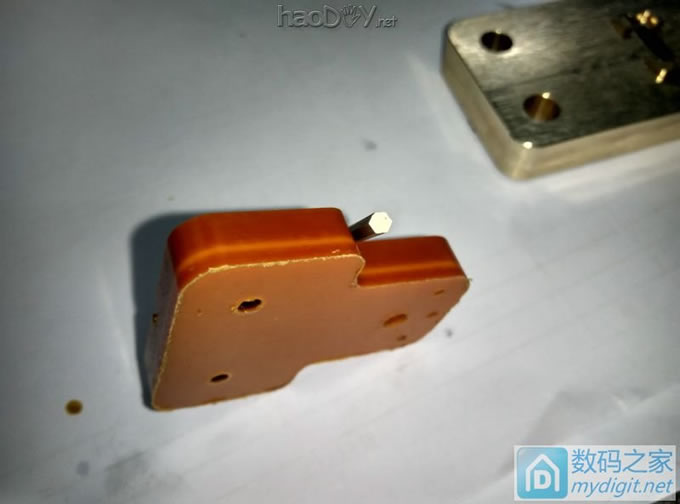

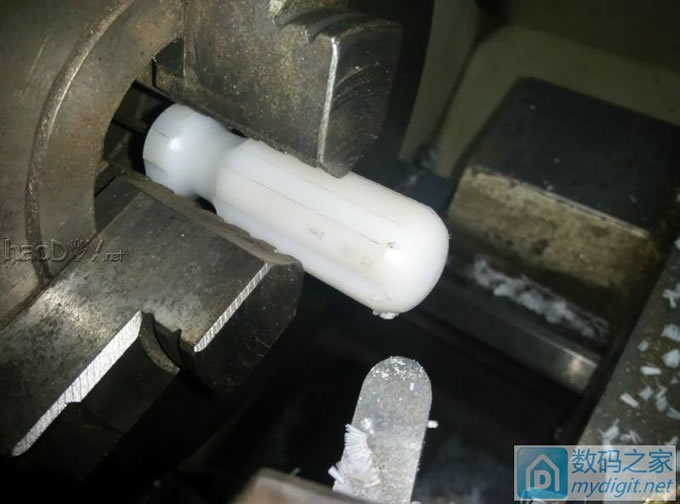

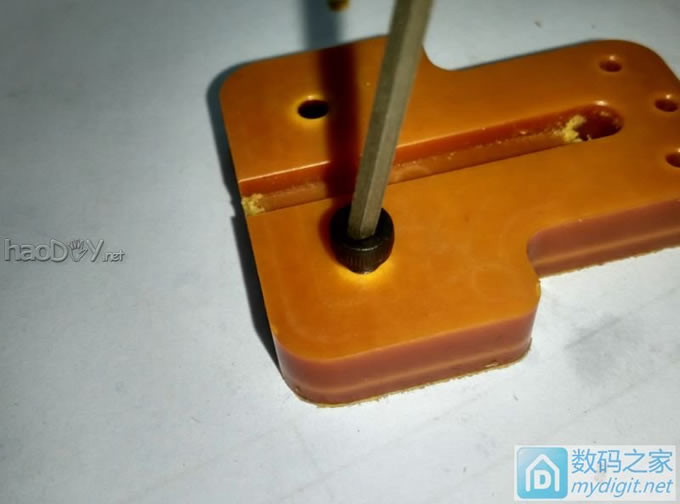

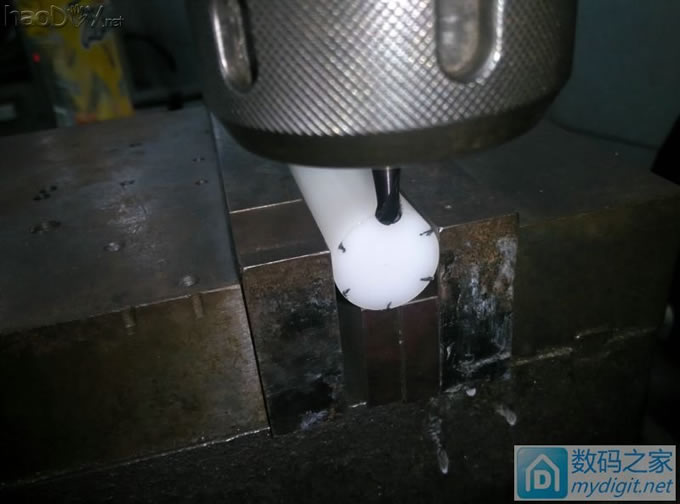

工作中做工装很经常锁一些小螺丝,例如M3 M4 M5最常用,用拐角六角扳手锁这种小螺丝老是感觉怪怪的,总感觉有手柄的会好一点,于是diy了一支感觉还不错,后面又做了几支!!! 先来试做M3的,塑钢棒一节,车外圆 车完端面,直径后切断 用圆的会打滑,为了增加阻尼,要铣6角槽,没什么精度就不上分度头了,大概等分一下! 沿着划线的标记铣槽 走完一条厚看一下效果 然后依次铣槽直到铣成这样 侧面 接下来先割个跟螺丝相配的六角形披头,材料随便找个模具钢热处理、 看一下6角形状 跟螺丝相配看一下效果 再来给刚才铣槽的塑钢棒搞个花样,形状自由发挥 打中心孔 钻孔 再来把刚才割的披头硬挤压进去 挤压中 挤进去一点时把整根退出来,卡盘三爪夹紧,靠在卡爪上挤压,因为塑料不好夹太紧(会比较容易夹伤) 掉头车点过度圆弧 之后倒角,刮毛刺,洗刷刷奇后完成的M3螺丝刀 试用了一下感觉不错,之后M4 M5 小十字一起出来 集合照 白色看起来挺好看的,就是比较不耐脏!! 搞完收工!!有些坛友会担心旋的时候会不会打滑什么的,因为小螺丝本身力不大,加上之前有用过类似的,所以感觉没那么容易坏!! 完!!欢迎坛友拍砖!!砸死我吧!!!
