【参赛】DIY蜂房绕线机 全程直播

时间:2017-08-07 16:30来源:www.crystalradio.cn 作者:会笑的石头 点击:
【参赛】DIY蜂房绕线机 全程直播 ,矿石收音机论坛

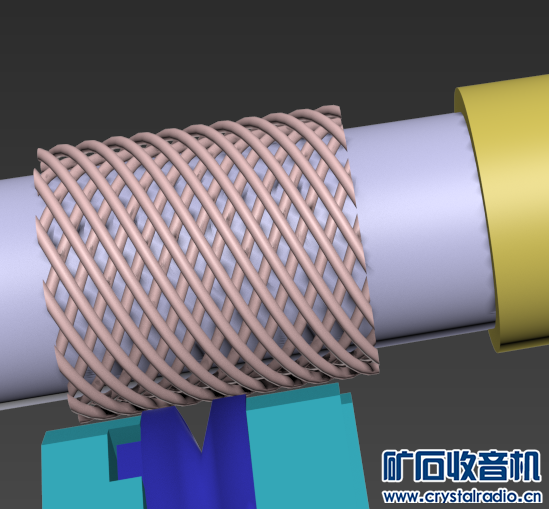

做矿石收音机做电源,一直想用高Q值的蜂房线圈,蜂房绕法原理很简单,但实现很困难,机器又不好搞,一直以来都困扰着我们这些无线电爱好者。现在好像机会来了,3D打印开始普及了,我酝酿了很久,终于忍不住想把这件事情做成,不管是否成功还希望大家别笑话我【参赛】DIY蜂房绕线机 全程直播





【参赛】DIY蜂房绕线机 全程直播





【参赛】DIY蜂房绕线机 全程直播

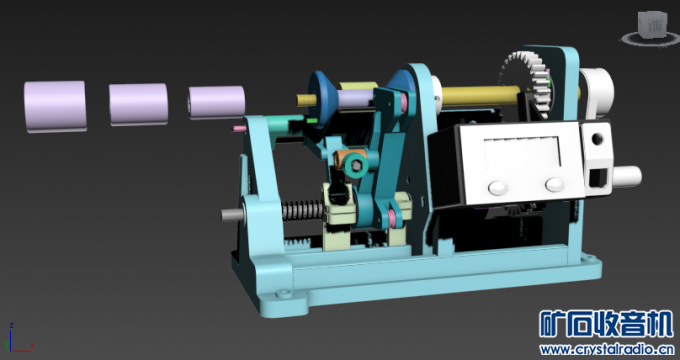

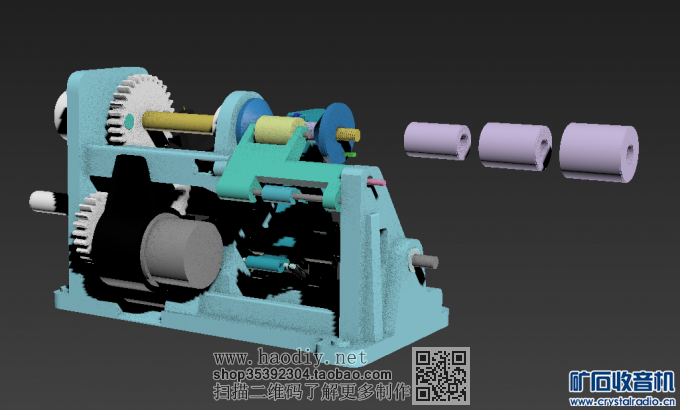

这是我设计的蜂房绕线机的整体图





【参赛】DIY蜂房绕线机 全程直播





【参赛】DIY蜂房绕线机 全程直播

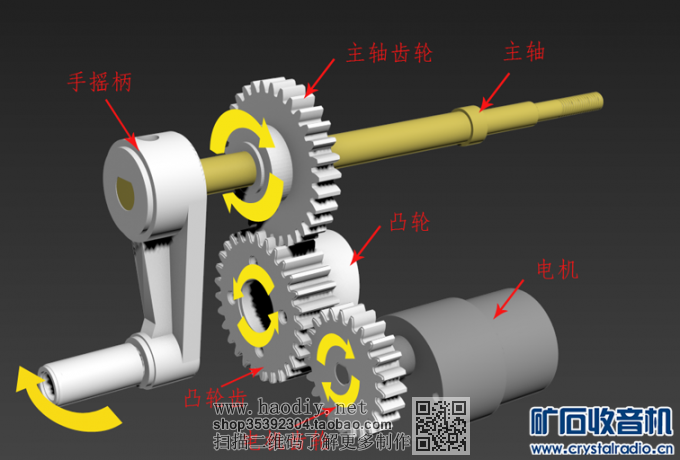

这是绕线机的动力构造,我想实现手动电动两用





【参赛】DIY蜂房绕线机 全程直播

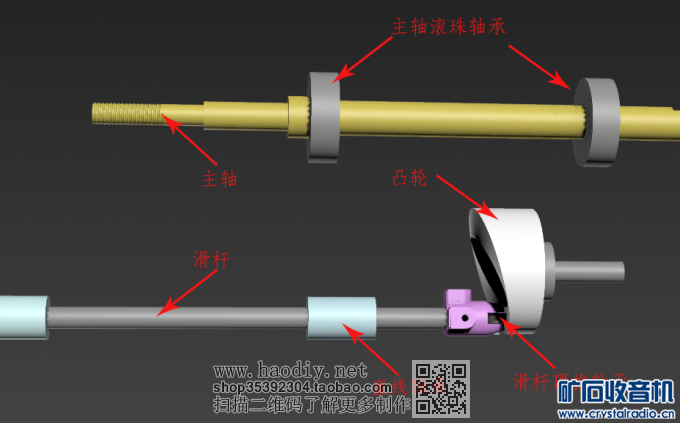

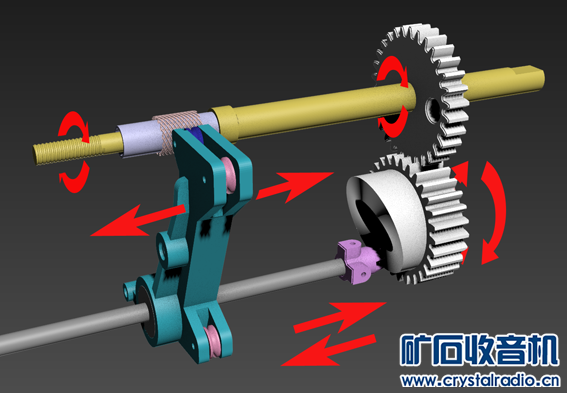

主轴旋转伴随摇臂往复运动是蜂房绕线机的关键





【参赛】DIY蜂房绕线机 全程直播

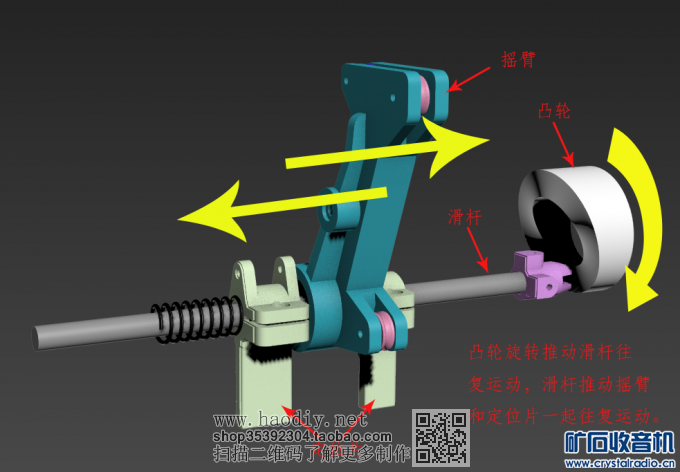

这是定位结构,目的有两个:1,限制滑杆轴承在凸轮上的运行位置;2,限制摇臂在绕线框上的位置。





【参赛】DIY蜂房绕线机 全程直播





【参赛】DIY蜂房绕线机 全程直播

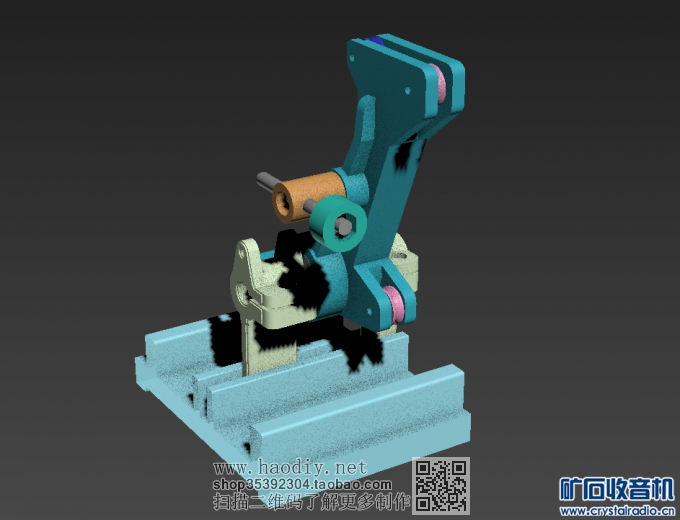

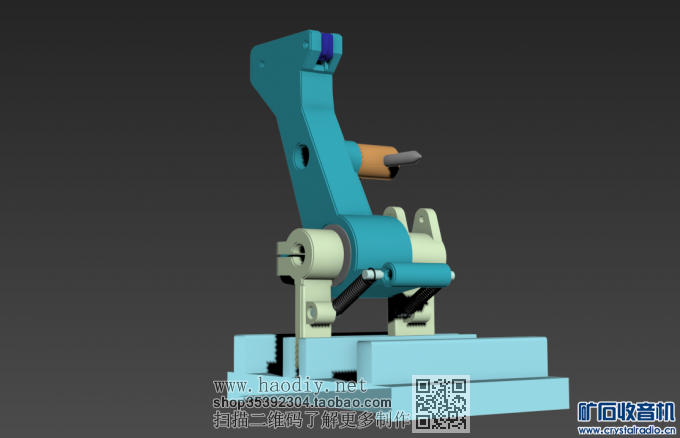

这是跟随机构,使摇臂随着导线在绕线框上厚度的增加,调整出线轮与线组之间的距离





【参赛】DIY蜂房绕线机 全程直播

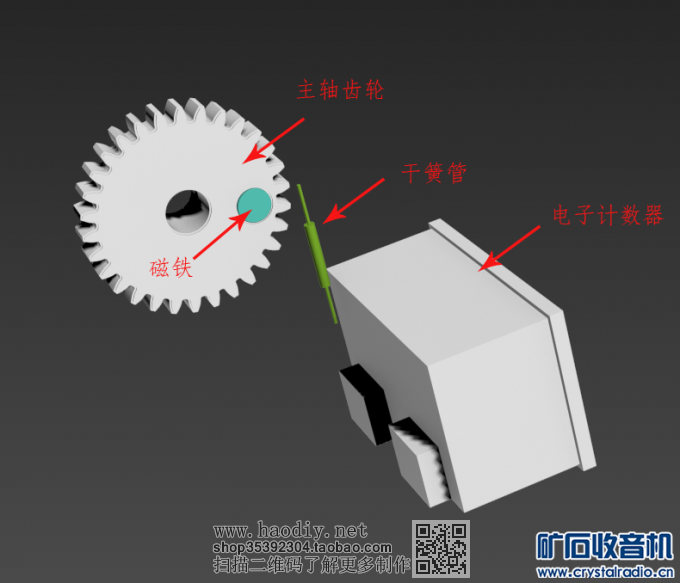

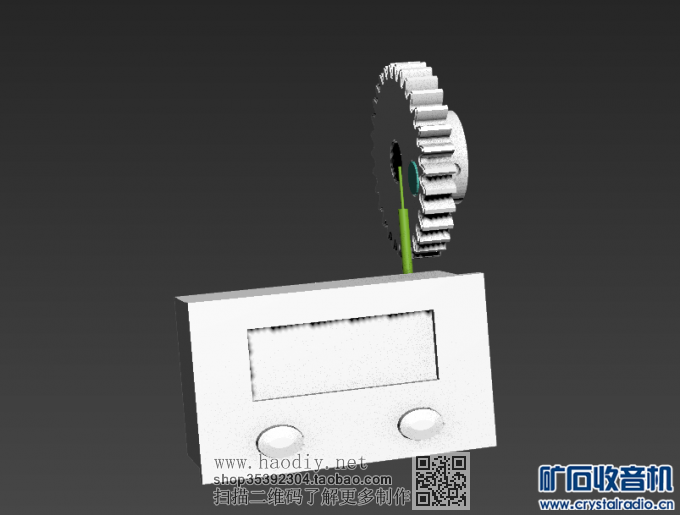

为了简化设计,便于使用,我采用了电子计数器,工作方式如下图所示





【参赛】DIY蜂房绕线机 全程直播





【参赛】DIY蜂房绕线机 全程直播

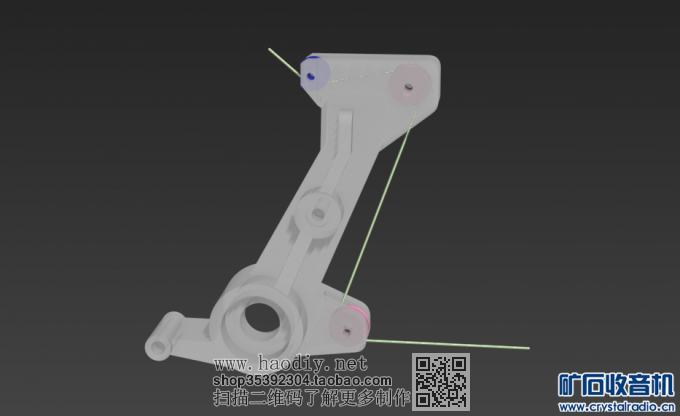

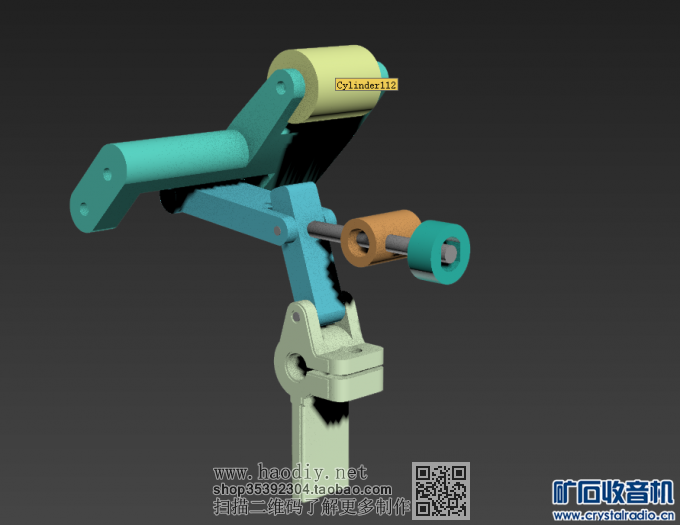

导线轮采用下进上出的方式





【参赛】DIY蜂房绕线机 全程直播

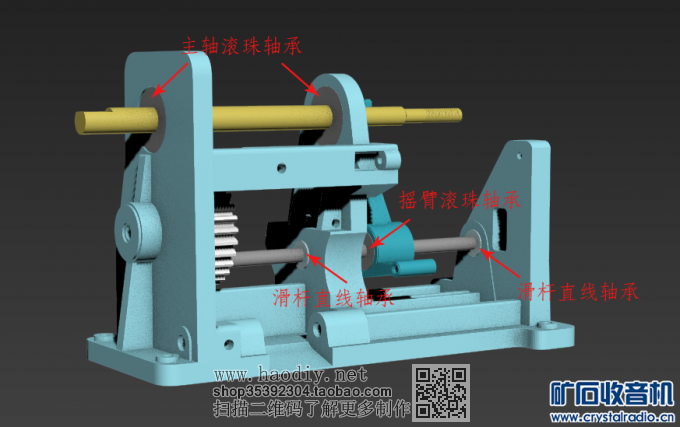

为了提高蜂房绕线机的精度,我在旋转和滑动部分全部采用高精度轴承,确保机器的运行精度,蜂房绕线机没有精度就会跳线和蹦塌





【参赛】DIY蜂房绕线机 全程直播





【参赛】DIY蜂房绕线机 全程直播

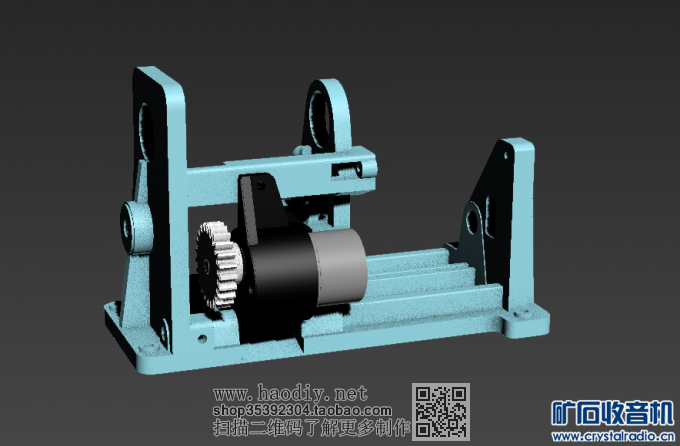

这是电机安装位置,实在没有放处,就放到这里吧





【参赛】DIY蜂房绕线机 全程直播

这是支架,蜂房绕线机的骨骼,精度高不高就看它了。哈哈,设计就这样了,让大家见笑了,不足之处望大家多多指教,今天晚上就要开始打印了,能不能成功,两天以后才知道,不好意思,3D打印很慢很慢的,我也没有办法【参赛】DIY蜂房绕线机 全程直播
