500x400全铝型材雕刻机制作(4)_haoDIY_音响电子电脑科技DIY小制作发明

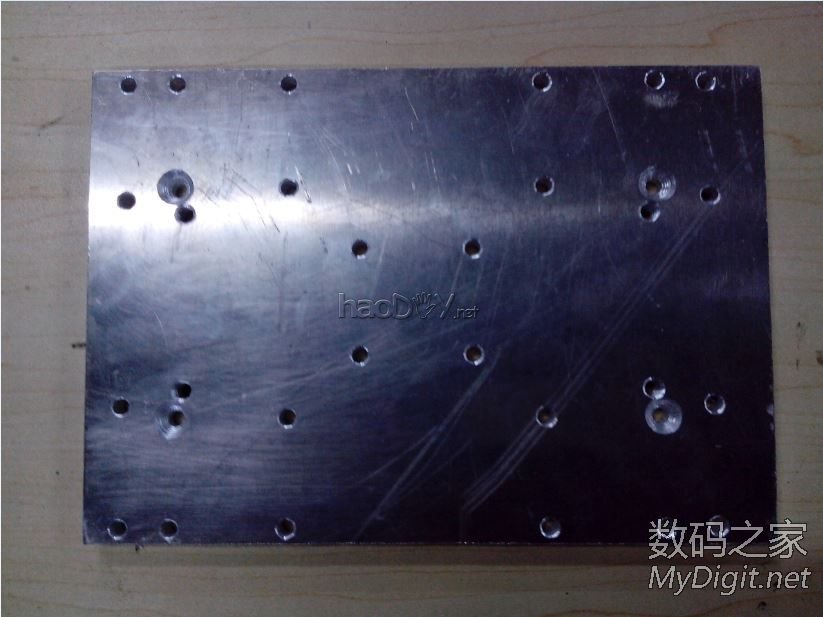

X轴上面的铝板已经加工完毕了。32个孔，累死我了！ 500x400全铝型材雕刻机制作

‘

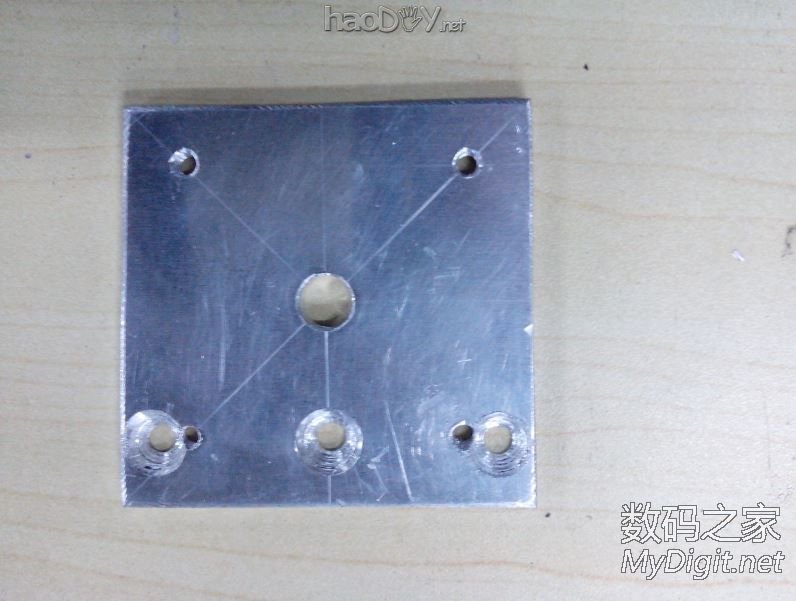

Z轴步进电机的固定铝板也已经搞定了。
500x400全铝型材雕刻机制作

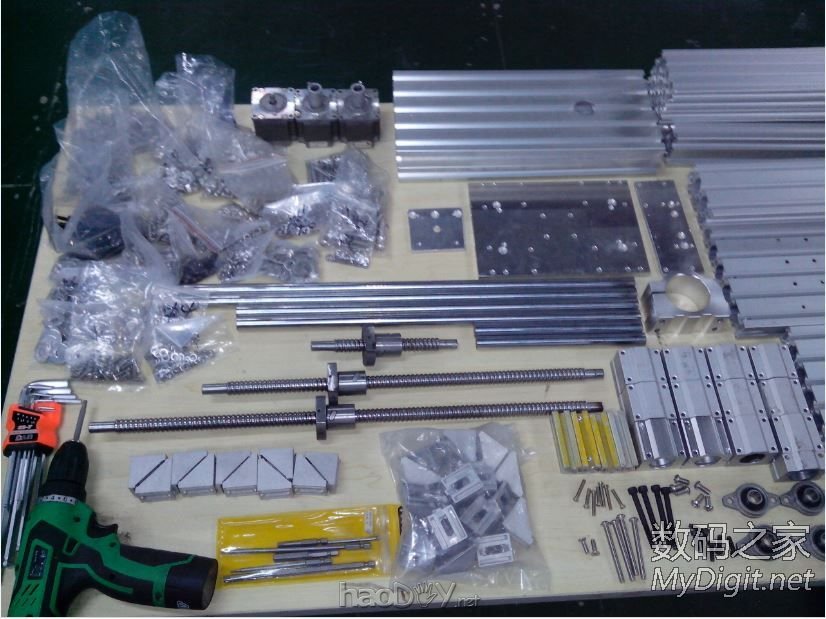

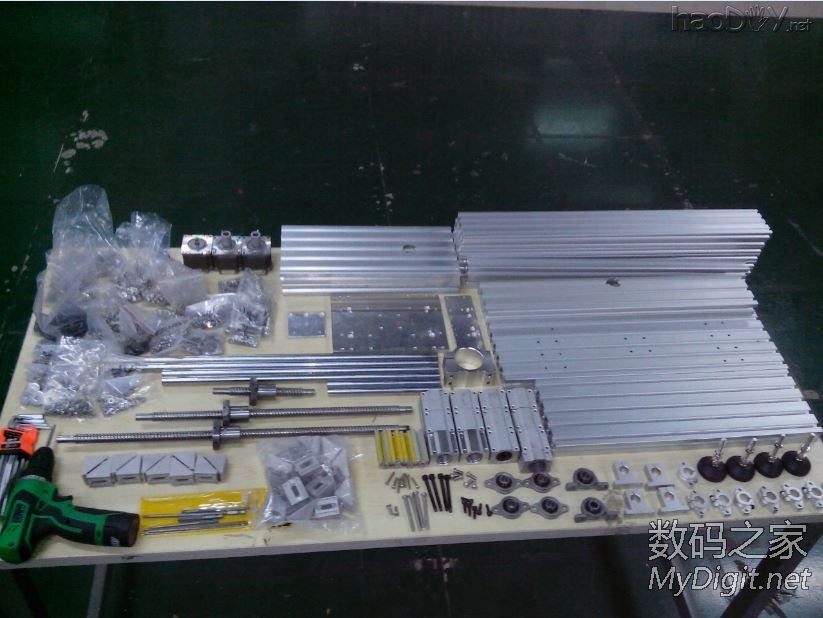

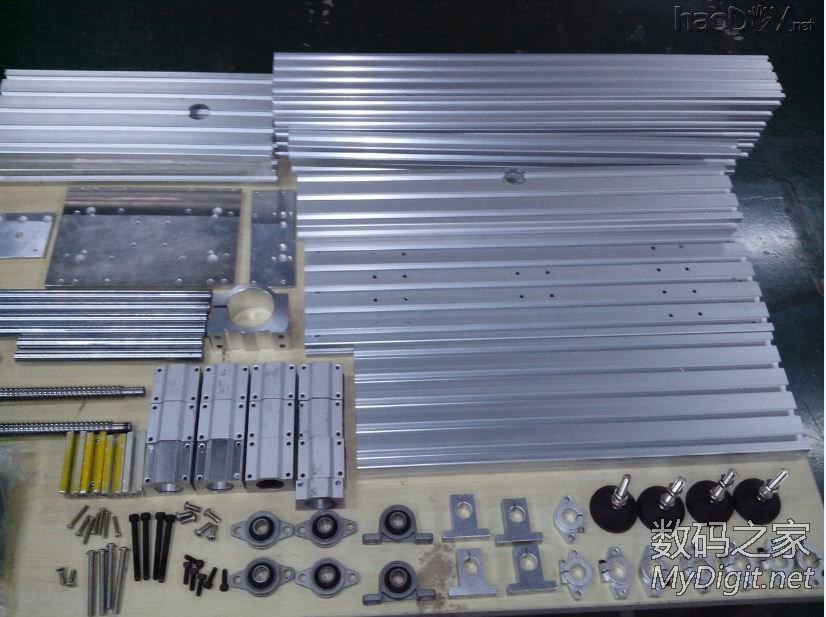

看看这些材料，即将变成一台雕刻机了！多神奇啊！
500x400全铝型材雕刻机制作

忘了把主轴放在上面

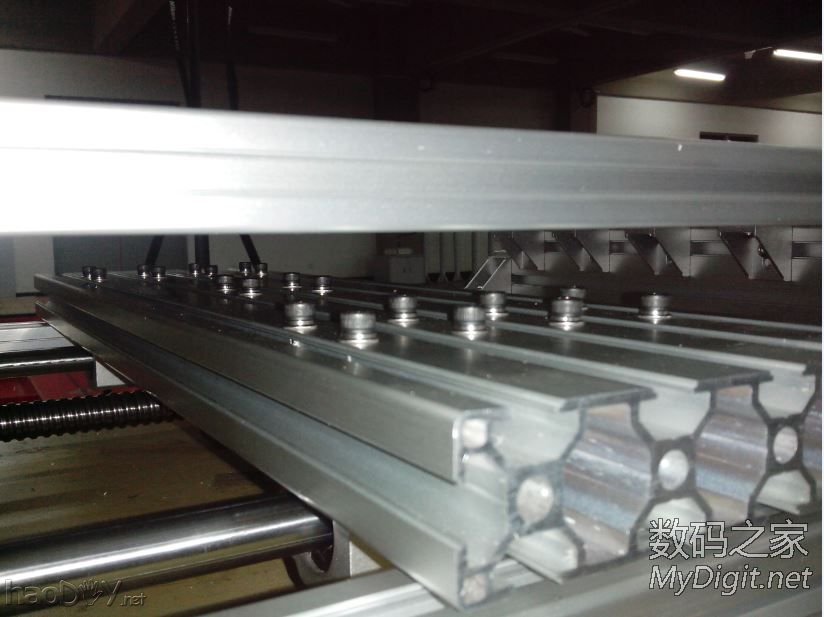

铝型材

—————下面就是组装过程啦！！！————————————————

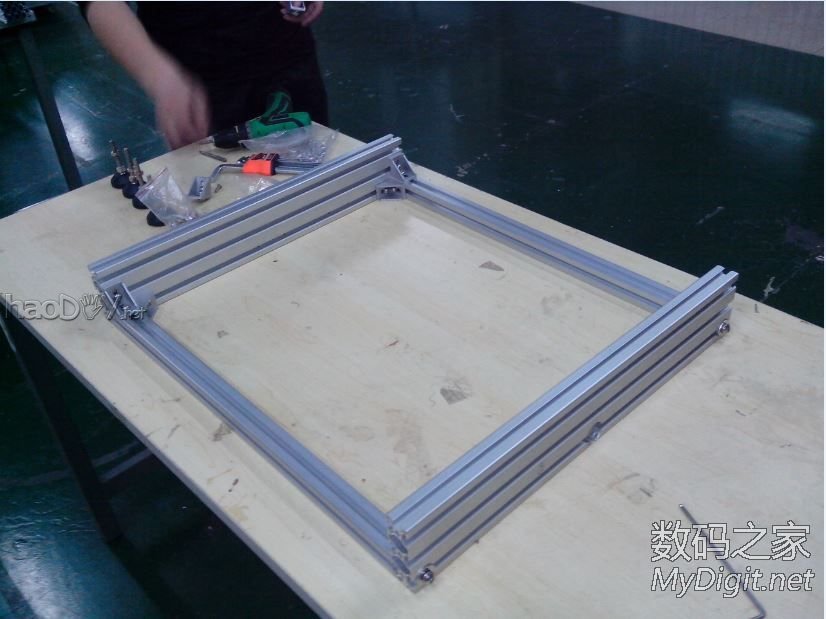

Y轴的架子
500x400全铝型材雕刻机制作

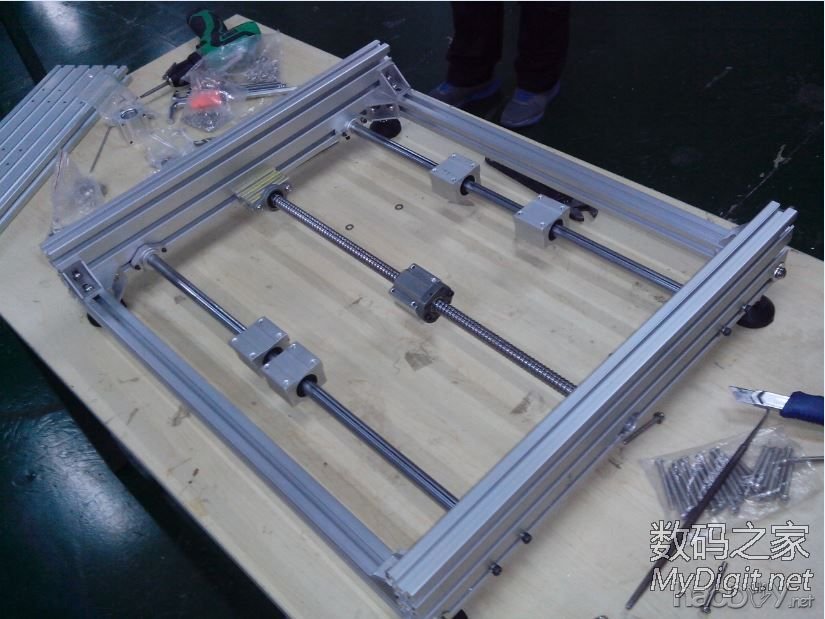

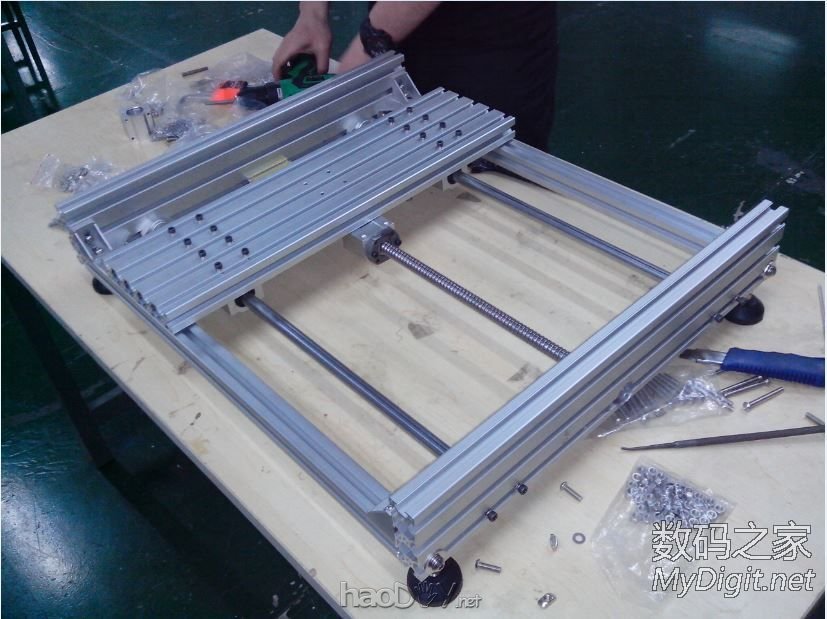

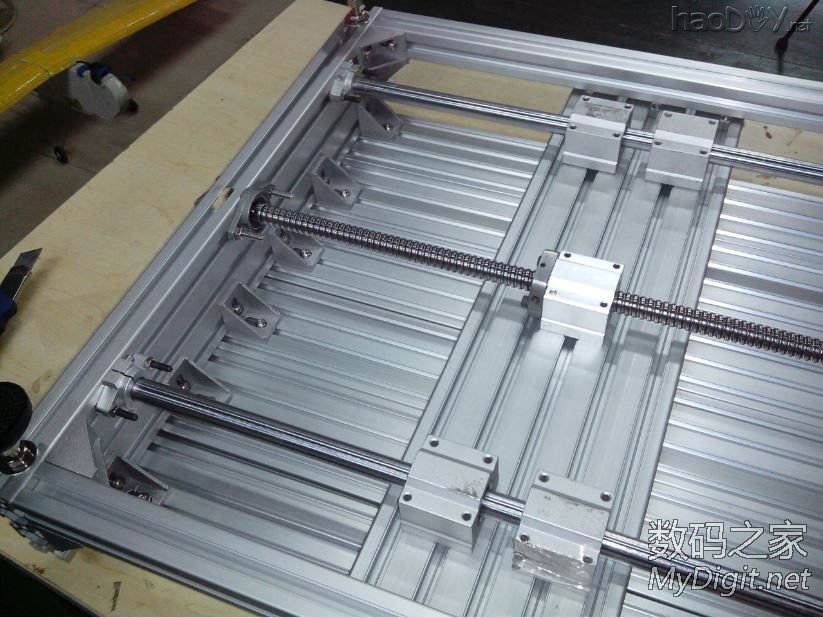

装上光轴，丝杠，直线轴承。
500x400全铝型材雕刻机制作

安装上龙门底板，并把螺丝紧固。
500x400全铝型材雕刻机制作

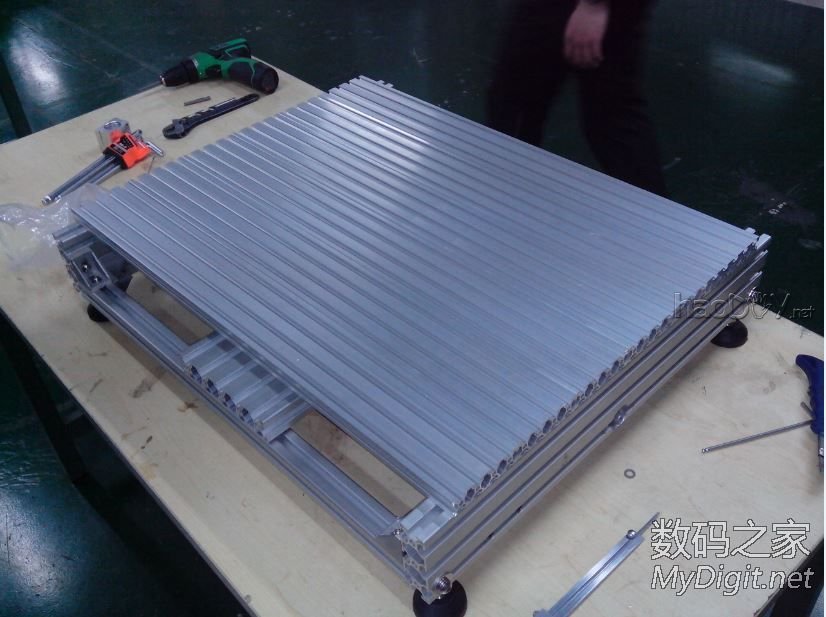

翻过去，安装台面！

台面安装完成！！！机体非常结实！
500x400全铝型材雕刻机制作

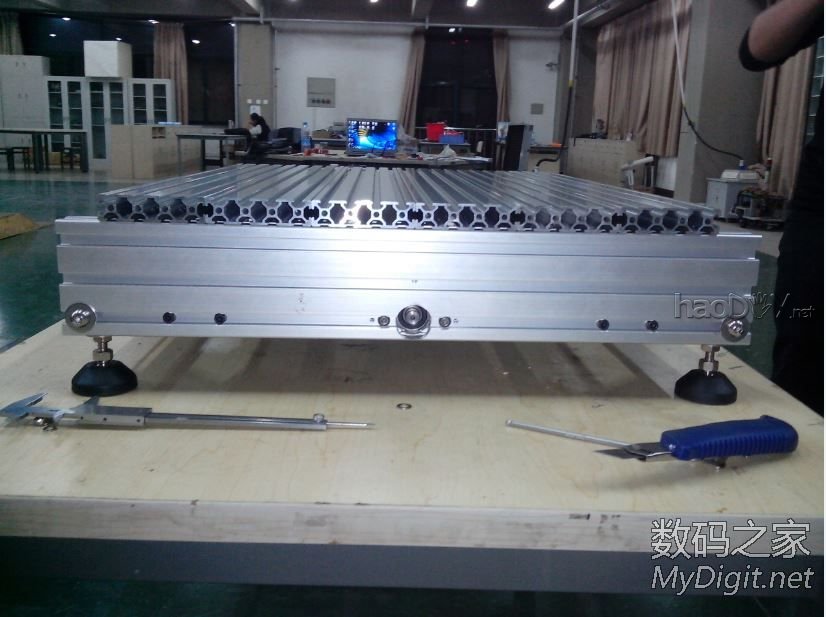

从Y轴步进电机这一侧看
500x400全铝型材雕刻机制作

这感觉太棒了！

继续更新！！

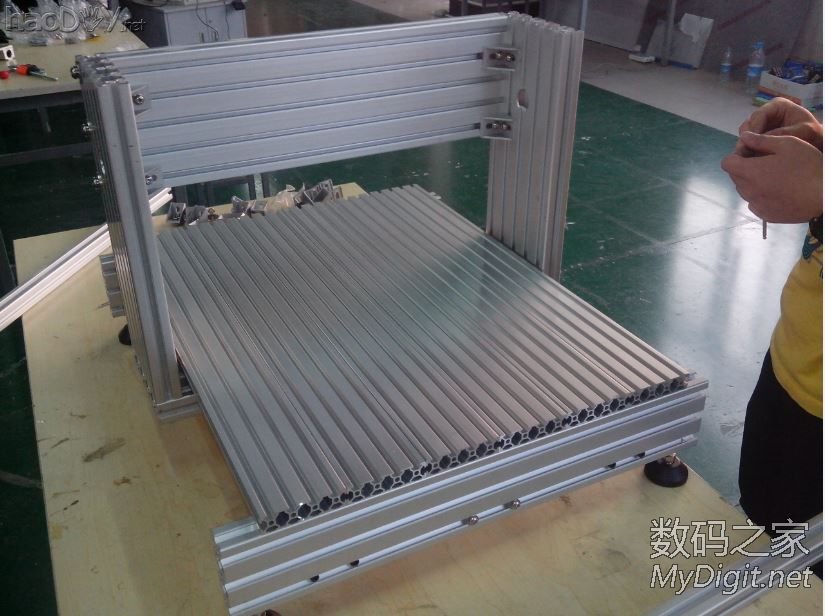

立柱都装好了
500x400全铝型材雕刻机制作

光轴，丝杠，直线轴承，都装上。
500x400全铝型材雕刻机制作

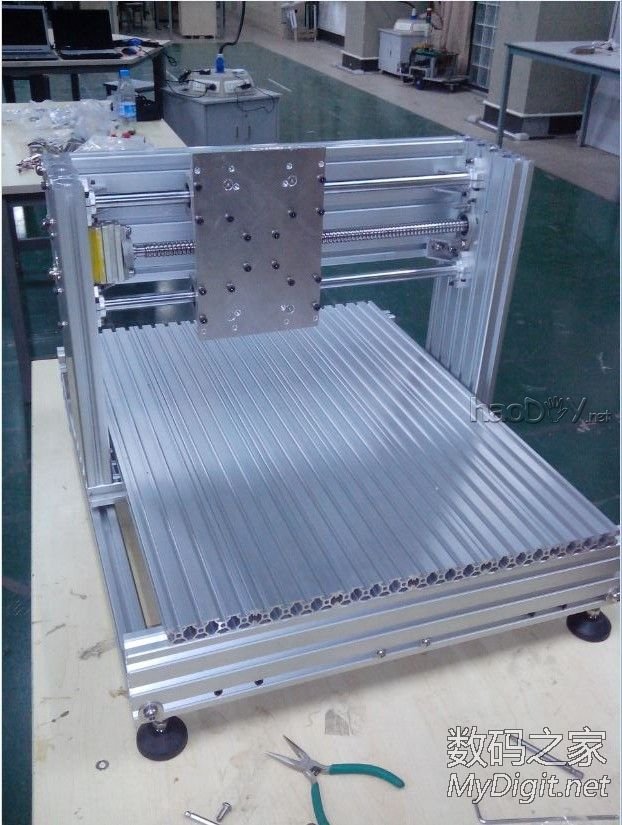

X轴的铝板装上，10mm的铝合金板
500x400全铝型材雕刻机制作

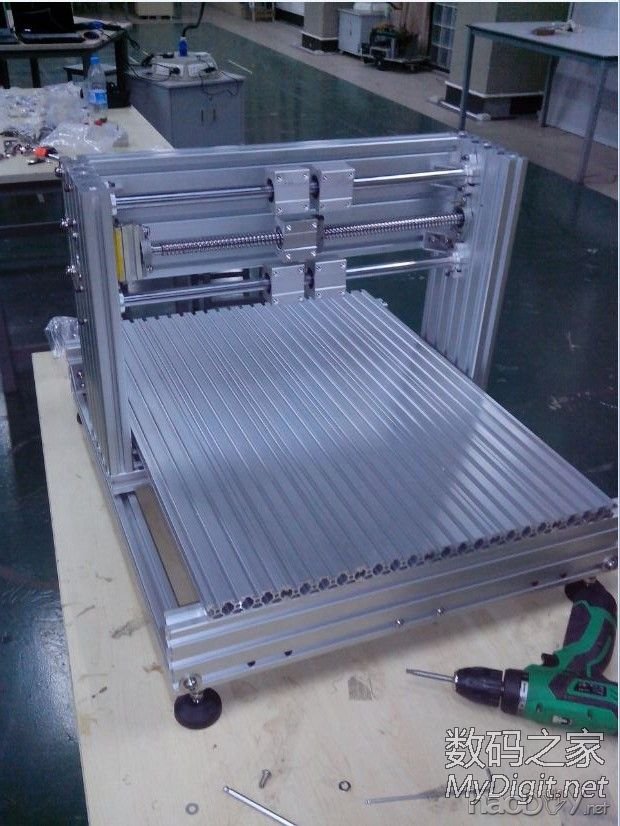

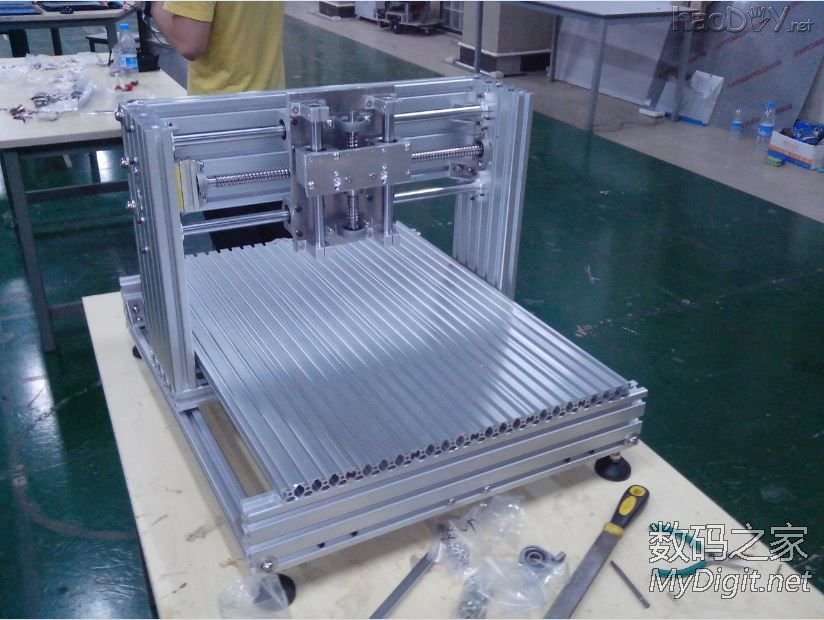

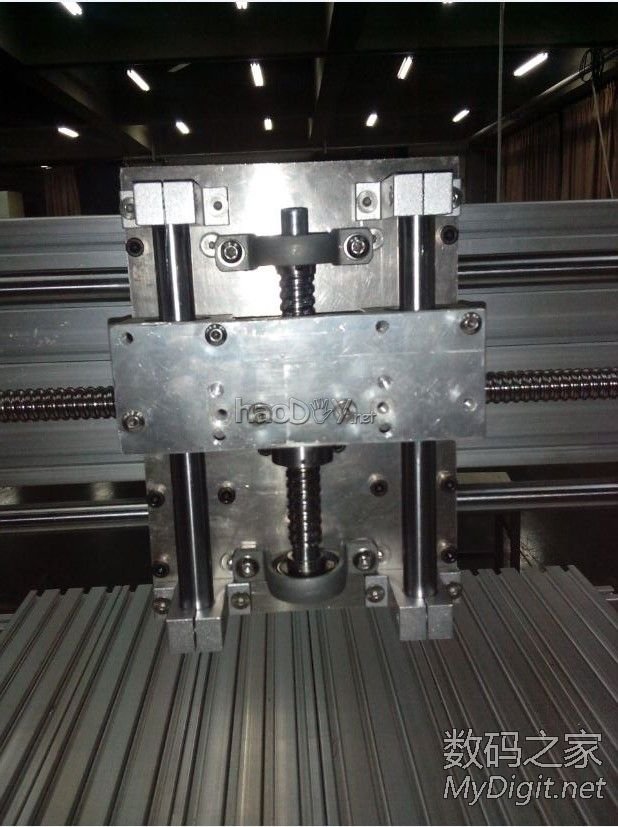

装上Z轴丝杠光轴，铝板。
500x400全铝型材雕刻机制作

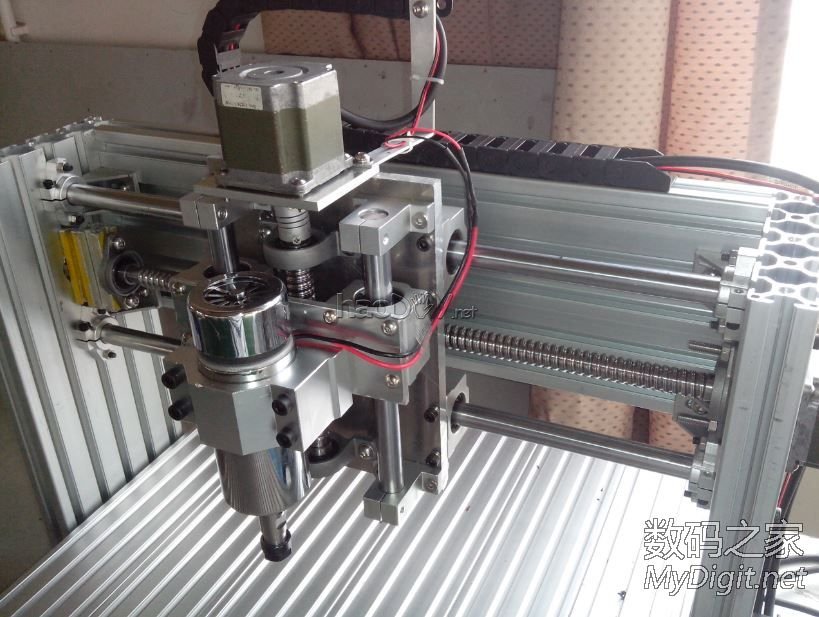

装上主轴电机

装上步进电机，联轴器，安装好拖链。
500x400全铝型材雕刻机制作

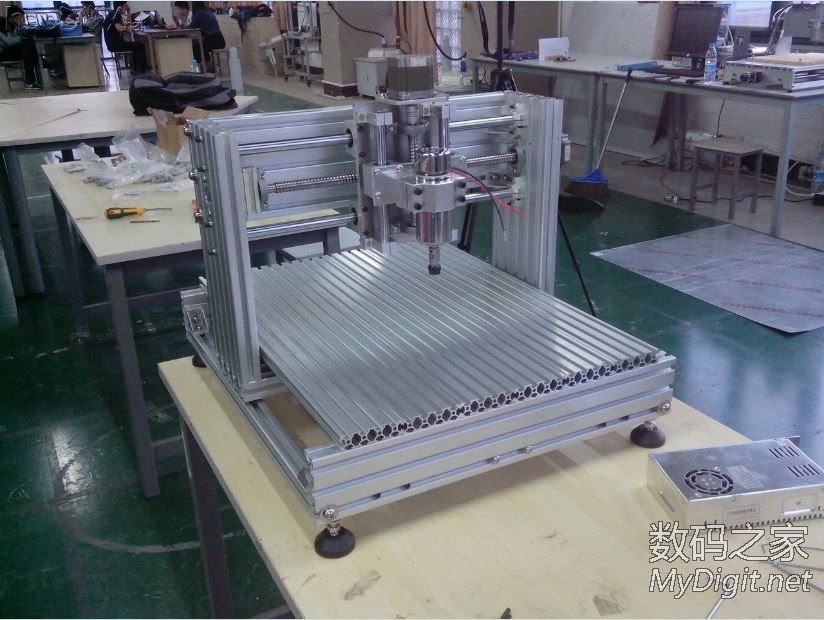

还不错吧？
