PVCBOT【工具】DIY小手电钻制作教程

时间:2017-07-05 13:29来源:本站 作者:haodiy 点击:
基于成本考虑,PVCBOT打孔我们默认推荐用小锥子,即:小圆锥(开孔)+小扁锥(扩孔)。从方便角度来说,有个小电钻更能够事倍功半。普通的成品小手电钻价格至少

    基于成本考虑,PVCBOT打孔我们默认推荐用小锥子,即:小圆锥(开孔)+小扁锥(扩孔)。从方便角度来说,有个小电钻更能够事倍功半。普通的成品小手电钻价格至少是几十元以上,假如是自己DIY个手电钻成本也就是十多元左右,即便加上电源(适配器)那么成本也就是二十多元左右,用来钻一般的PVC材料、木头、薄金属片还是绰绰有余的。

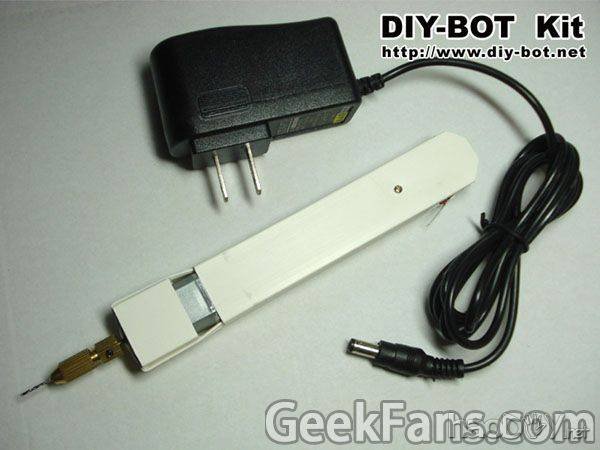

  这里我们介绍用PVC线槽制作一个小手电钻,既是为了降低成本,同时也更是为了体现我们一贯所倡导的DIY精神。



PVCBOT【工具】DIY小手电钻制作教程





准备工作:

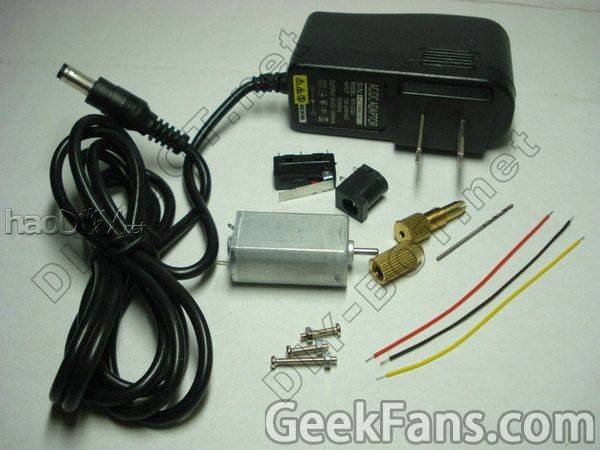

当前的项目配件主要包括:强力电机、电源适配器、钻头夹、钻头、微动开关、DC电源插座、导线等。




PVCBOT【工具】DIY小手电钻制作教程








制作过程——


1-钻头夹


    首先,把钻头夹装到电机上。

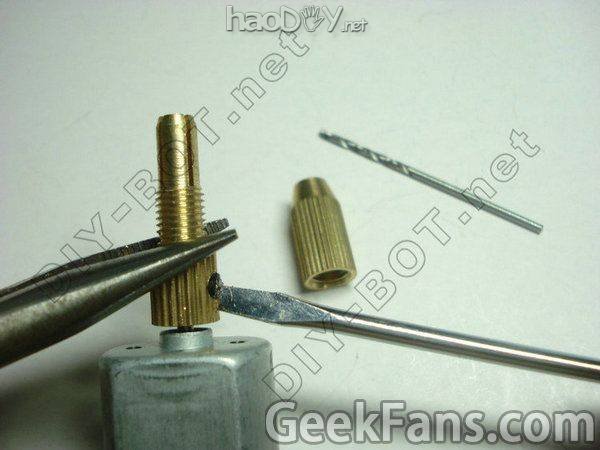

  把钻头夹底座上的螺丝松开一些,把钻头夹底座插入电机的轴中,然后一手拿着钳子夹住钻头夹底座,一手拿着螺丝刀把钻头夹上的螺丝拧紧。




PVCBOT【工具】DIY小手电钻制作教程

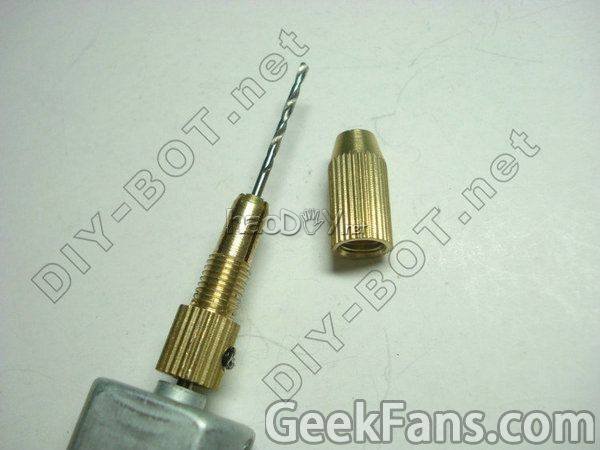

  把钻头夹固定到电机轴上之后,把钻头装到钻头夹上。




PVCBOT【工具】DIY小手电钻制作教程

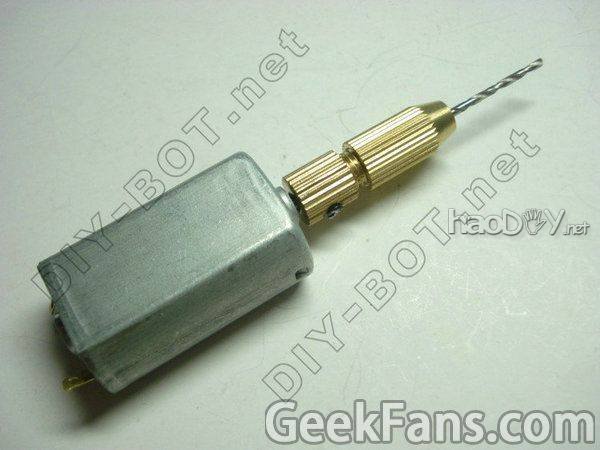

  再把钻头夹前盖拧上,可以借助钳子夹持住尽可能拧紧。




PVCBOT【工具】DIY小手电钻制作教程








2-手柄

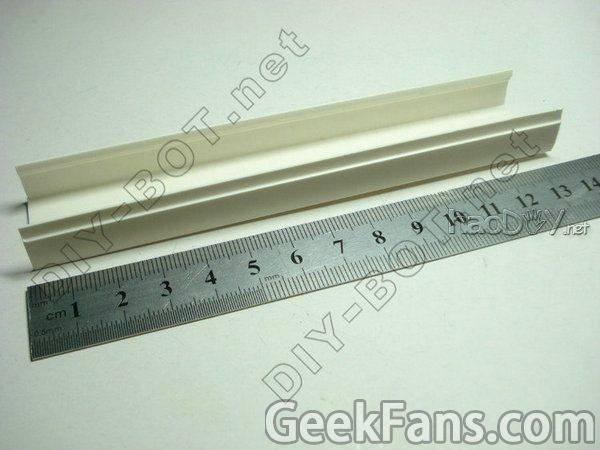

  取横截面尺寸为24mm*14mm的PVC线槽的凹槽部分,剪下长约13CM的一段,作为手柄底盖。
  注意:这里选择PVC线槽的宽度应该依据电机的尺寸,要让电机可以正好放入线槽中(有点紧没有关系),我们这里选用的电机刚好就可以选择宽度为2.5CM左右的线槽。




PVCBOT【工具】DIY小手电钻制作教程





  特别注意:这里的手柄长度并不是固定的,而是根据电钻的使用者的手掌大小而定,当前截取的长13CM是以普通成年人的手掌大小为参考而确定的标准。基本原则是用手竖直握住手柄的时候,手柄下沿稍微长出一点,而手柄的上沿对于竖起来的大拇指刚好可以按到边缘。




PVCBOT【工具】DIY小手电钻制作教程

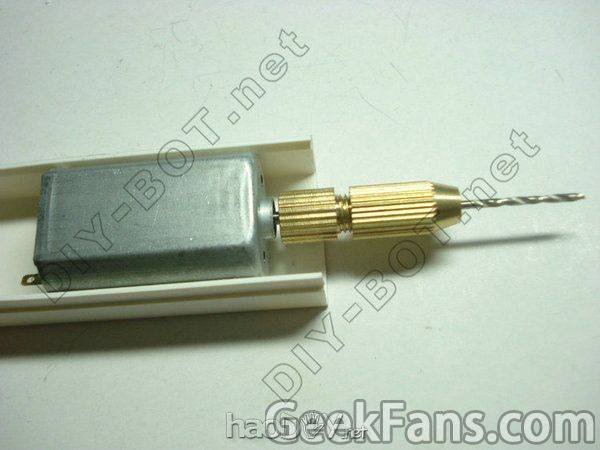

  可以把安装了钻头的电机装入手柄底盖里,可以看到尺寸刚刚好,底盖两侧稍微有一点点鼓出算是正常的。




PVCBOT【工具】DIY小手电钻制作教程

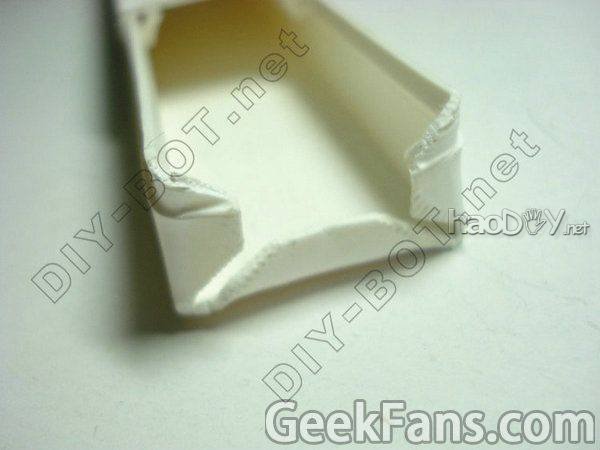

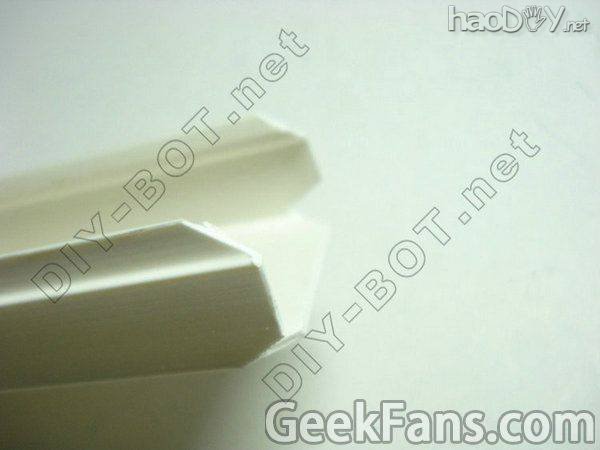

  如图所示,手柄底盖的一端用剪刀剪成一个三角形的切口,切口深度大约是0.5CM。




PVCBOT【工具】DIY小手电钻制作教程







PVCBOT【工具】DIY小手电钻制作教程





  如图所示,用钳子把前端的切口处长出的部分,往底盖内侧弯折。




PVCBOT【工具】DIY小手电钻制作教程

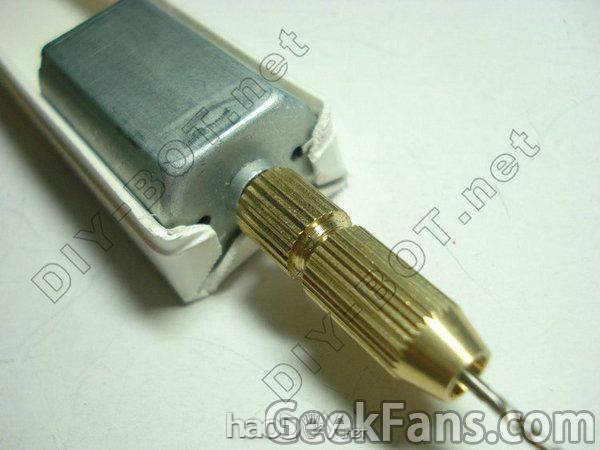

  再把电机装入手柄底盖,正好弯折的切口把电机卡在底盖的前端而不至于滑出。
  注意:弯折的PVC假如过长的话要剪掉一点,不要让其碰到电机轴或者钻头夹。




PVCBOT【工具】DIY小手电钻制作教程


PVCBOT【工具】DIY小手电钻制作教程
