补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

时间:2017-06-07 22:01来源:数码之家 作者:8139 点击:
1、上回书说到:Maxtor牌Quantum硬盘拆解:副产品砂轮机 主产品复合装甲防护系统(http://bbs.mydigit.cn/read.php?tid=1516545),硬盘已经拆解了,复合装甲系统也DIY完成,下面是刚刚才完成DIY的副产品:硬盘小砂轮机,今天是来补交作业的~上次拆解的Maxto
1、上回书说到:Maxtor牌Quantum硬盘拆解:副产品砂轮机 主产品复合装甲防护系统(http://bbs.mydigit.cn/read.php?tid=1516545),硬盘已经拆解了,复合装甲系统也DIY完成,下面是刚刚才完成DIY的副产品:硬盘小砂轮机,今天是来补交作业的~补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

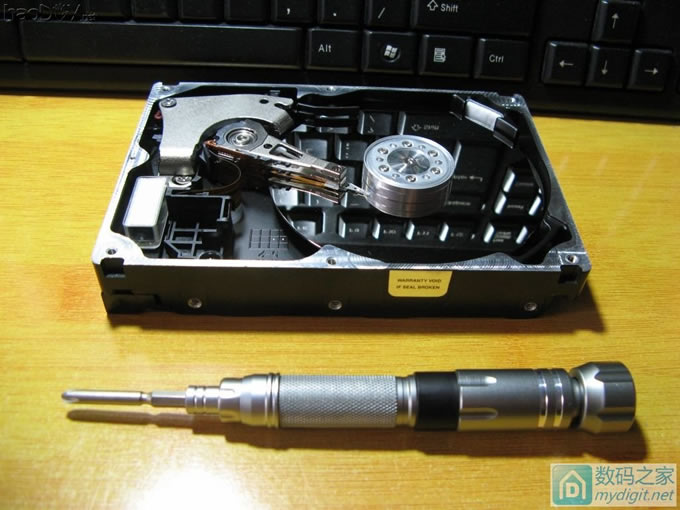

上次拆解的Maxtor牌Quantum1硬盘,下面继续开始折腾,DIY硬盘小砂轮~
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

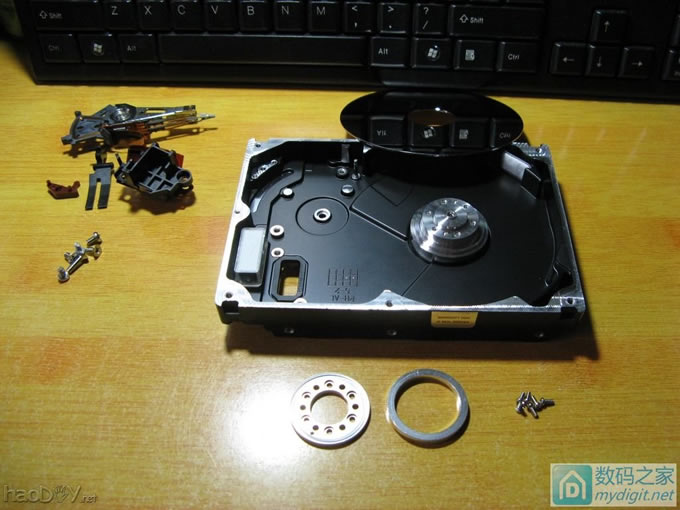

2、把螺丝都卸下来就完成拆解了,左边是摇臂磁头系统和附件,已经没什么用了;盘片也需要卸下来,后期需要用砂纸覆盖在盘片表面。有俩大钕铁硼忘记拍了,因为磁性太强暂时放在旁边独立保管补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

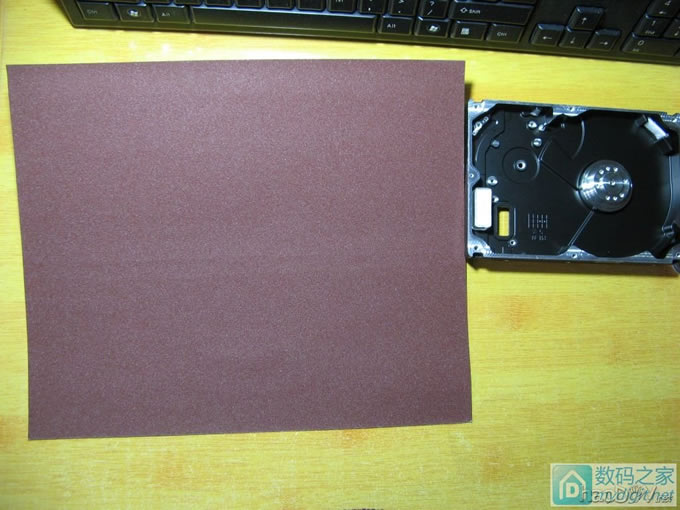

3、临时买的一张普通砂纸,本地实体店购入,价格2块,态度=很不耐烦补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!。有些实体店在电商的时代是可以好好做下去的,但是有的实体店,只能呵呵。
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

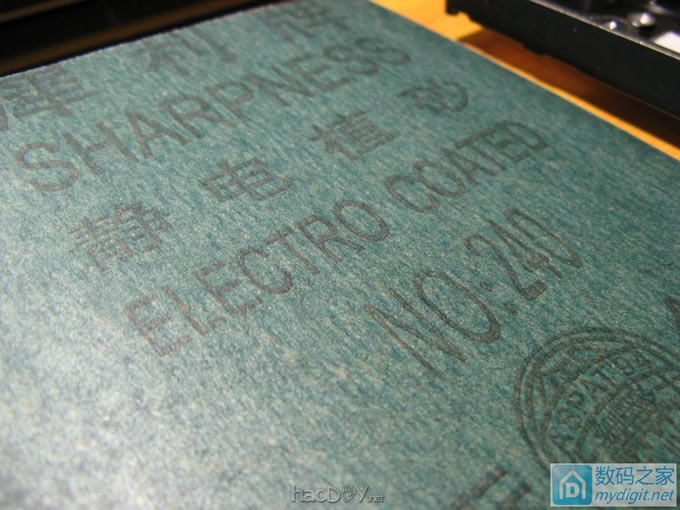

4、240目的,不算太粗糙也不算太细腻吧。砂纸的目数选择根据自己的需要来选择,不一定非要用240目的。
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

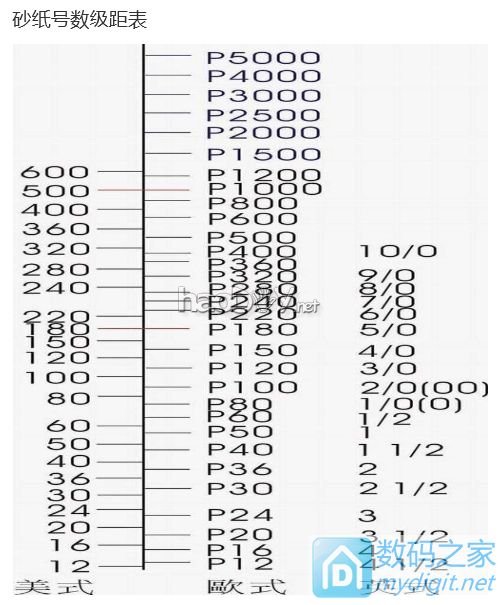

5、来一张常用目数对比表,分别是美、欧、英的制式。
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

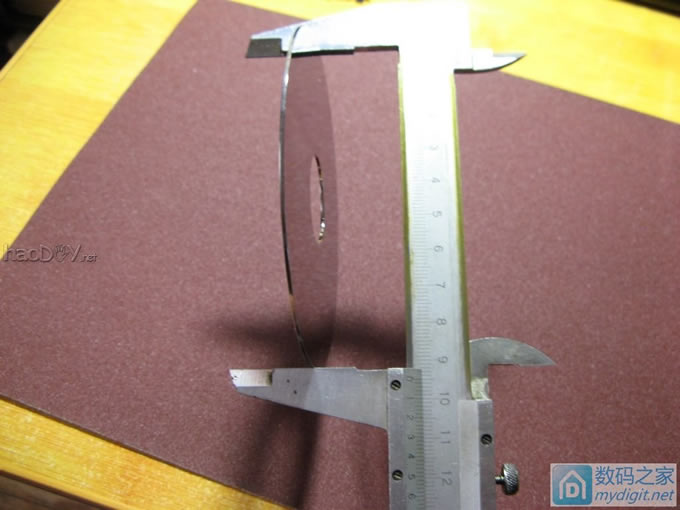

6、用卡尺测量盘片的外径和内径
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

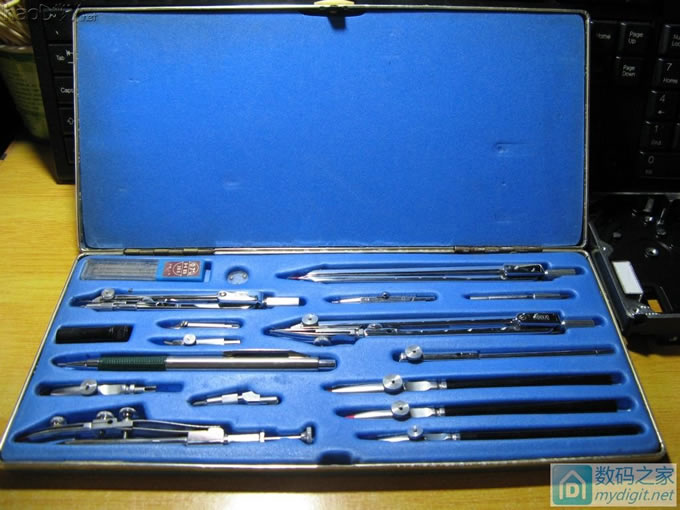

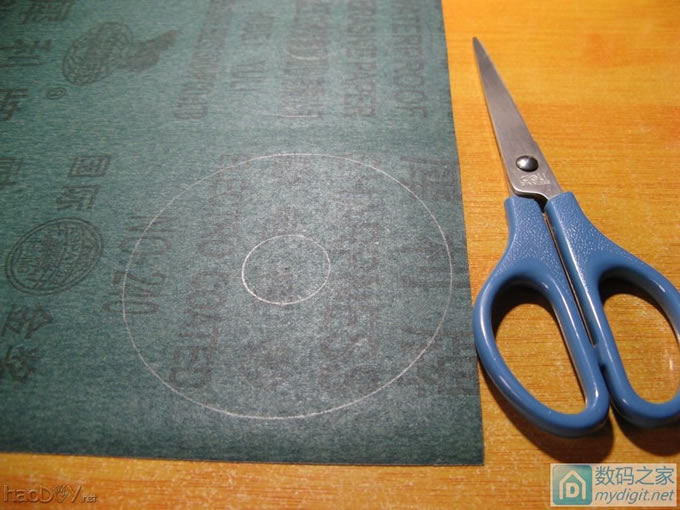

7、然后祭出上古神器组合,这里要用的是圆规补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!


8、古人云:工欲善其事必先利其器。我读书少,但古人诚不我欺!补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

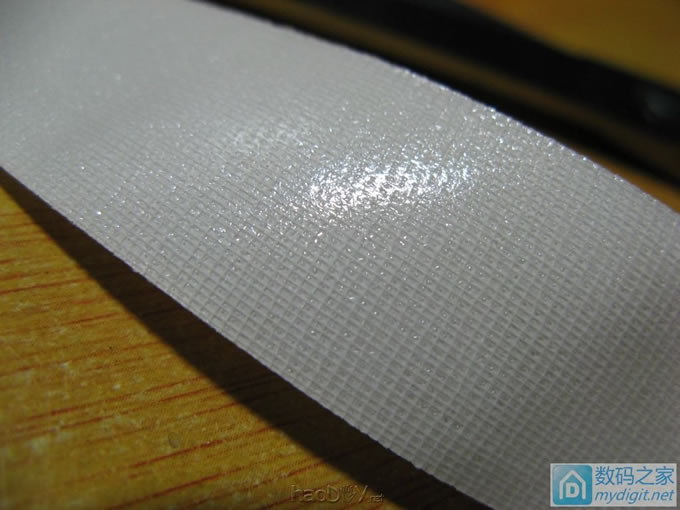

9、然后用超粘的布基双面胶,因为盘片表面贴装砂纸后高速旋转,工件在上面高速摩擦,单位面积上受力还是很可观的。原来打算用普通的文具双面胶,后来想想还是用这种布基的双面胶更好些。
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

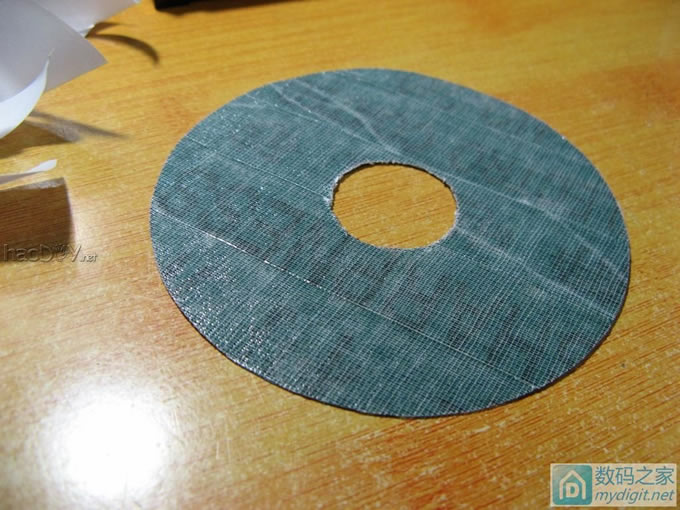

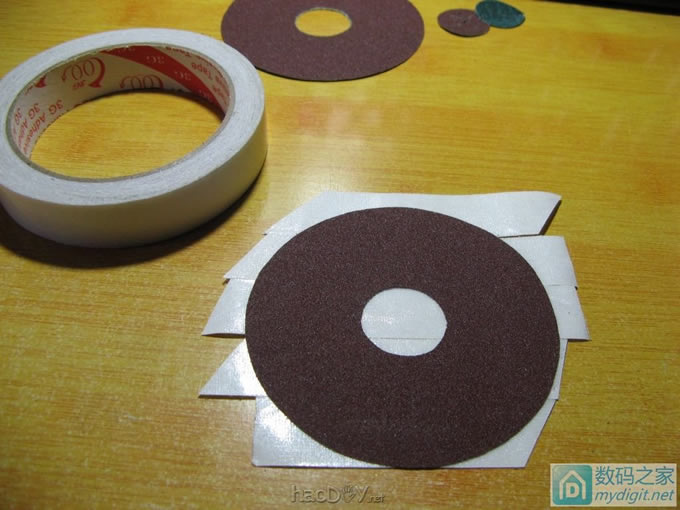

10、砂纸剪好后,背面粘上双面胶
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

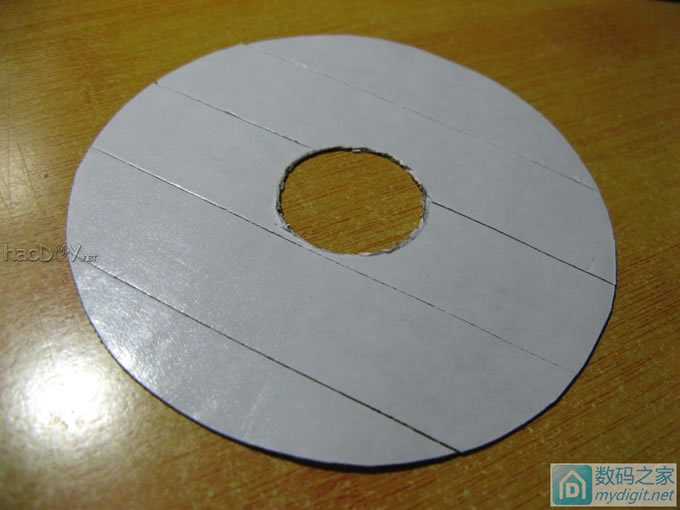

11、接缝尽量的小一些,然后用刀修剪内孔和外缘
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!


12、先别急着把砂纸粘到盘片上,先把砂纸和盘片放到盘腔里,用手转动一下,看看盘片外缘和盘体内壁有没有摩擦的现象,如果有摩擦需要继续修剪一下
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

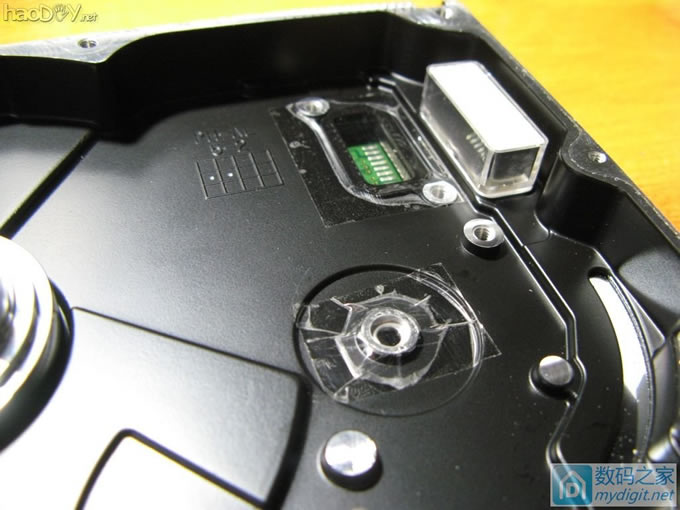

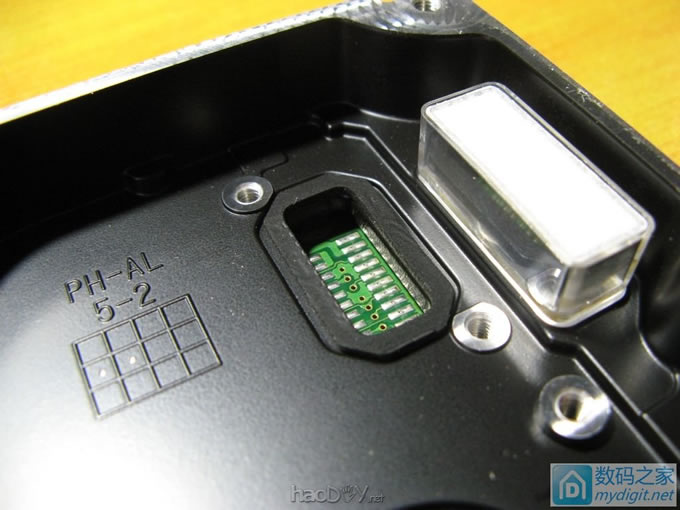

13、因为盘腔内摇臂系统和排线已经拆除了,留下了一些孔洞,小砂轮在处理金属工件的时候会产生金属粉末,PCB短路不是闹着玩的,所以需要进行一下密封处理
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!


14、用普通的透明胶带密封就可以了
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!


15、揭掉砂纸背面双面胶的保护纸
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!


楼下继续精彩~

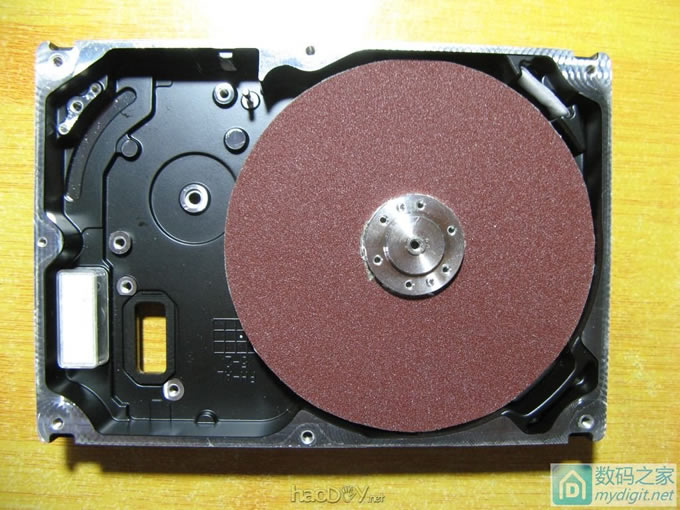

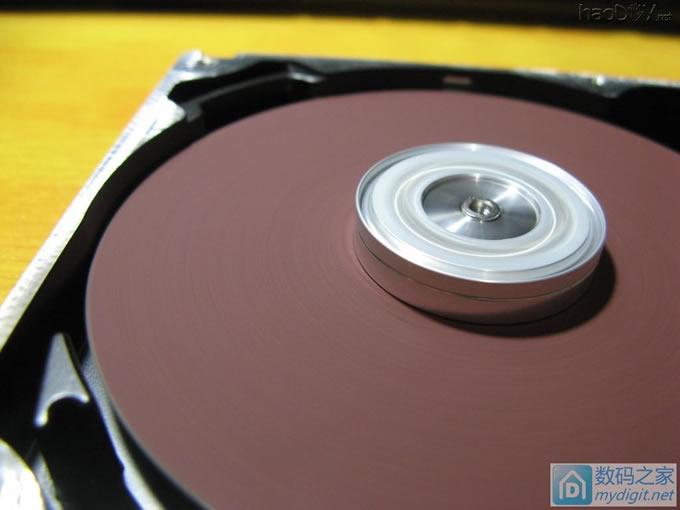

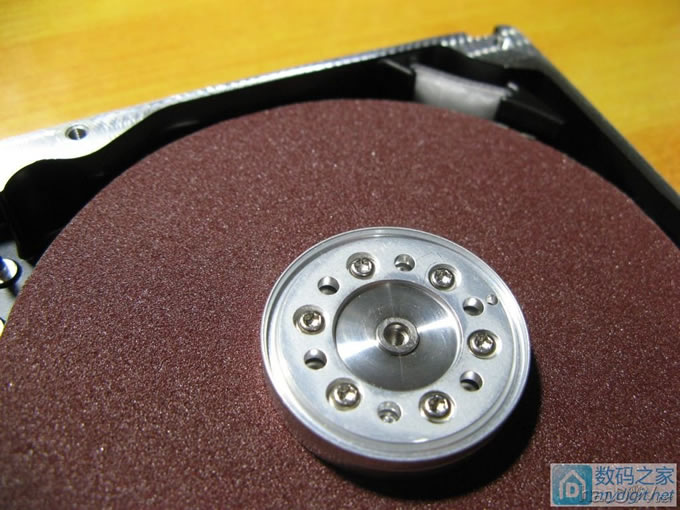

16、把贴好砂纸的盘面重新装回去,这里的6个螺丝要固定紧,上螺丝的时候对称进行,确认所有的螺丝都紧固好了才行。
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

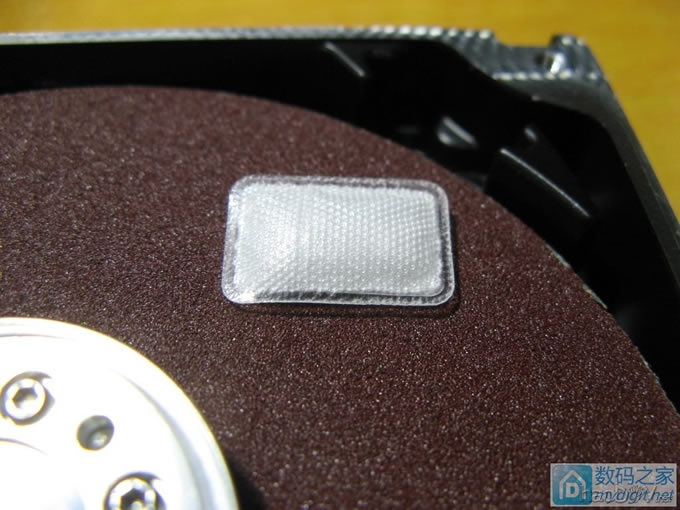

17、差点忘记把这个超级干净的小枕头拿出来了补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

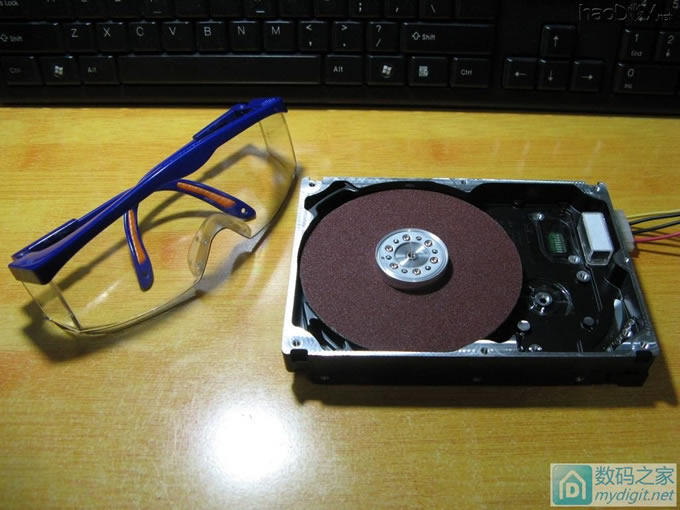

18、先插上ATX电源,这个硬盘需要12V 5V的双供电才能运转,如果有那种12V 5V双输出的电源就更好了,像以前那种IDE硬盘盒、IDE的NAS服务器的电源基本都是这种。
用电动工具的时候,防护也要做好。DIY是开心的事,防护镜也要+1补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!


19、上电后工作正常,这种IDE老硬盘一般都是5400RPM的
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

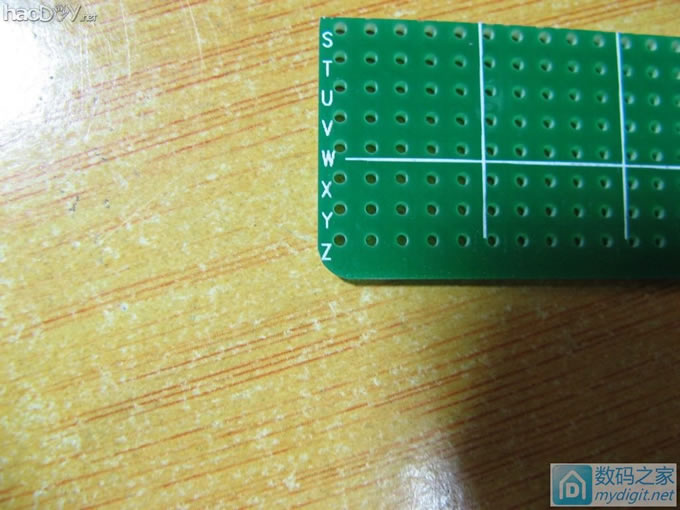

20、以前自己裁的洞洞板,边角是直的,不过自己不太喜欢直角的PCB,经常用小锉刀自己打磨成圆角的
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

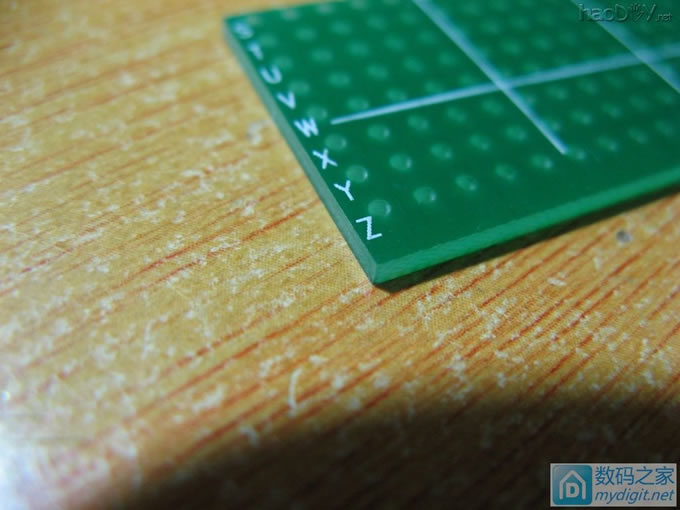

21、有了这个电动小砂轮,处理成圆角就更容易了补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!


22、废弃的一个单面刀片,做个试验品吧
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

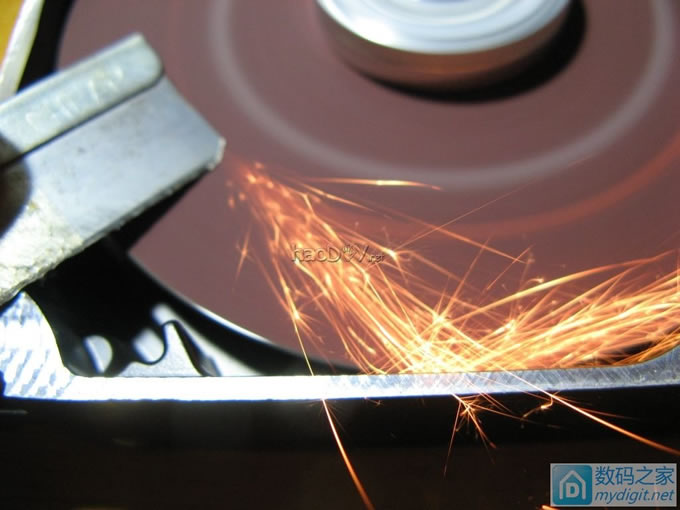

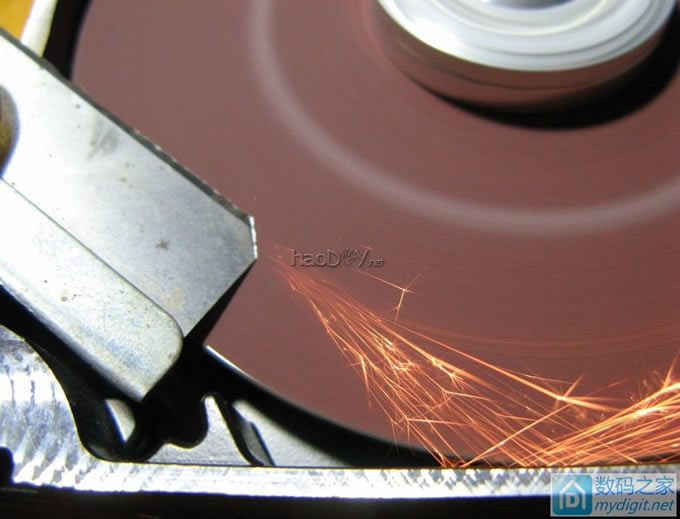

23、火花四射……
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!


24、转过来,继续火花四射
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

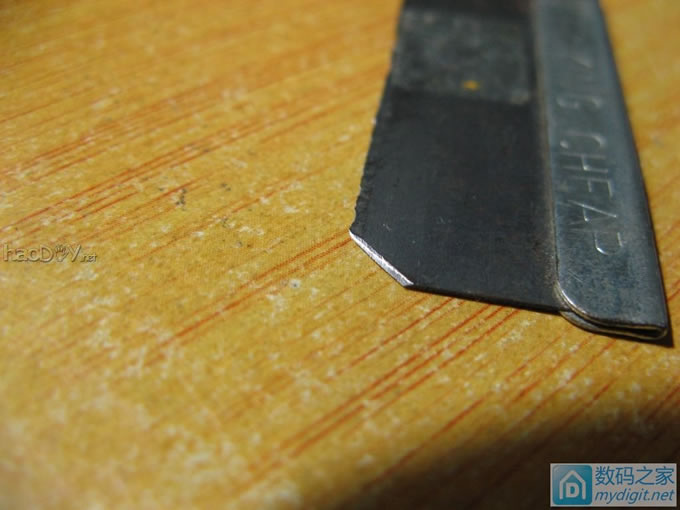

25、简单的磨了两下,小砂轮挺强劲,但自己磨刀的手艺真不行,有点对不起小砂轮的感觉,实在是惭愧!补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

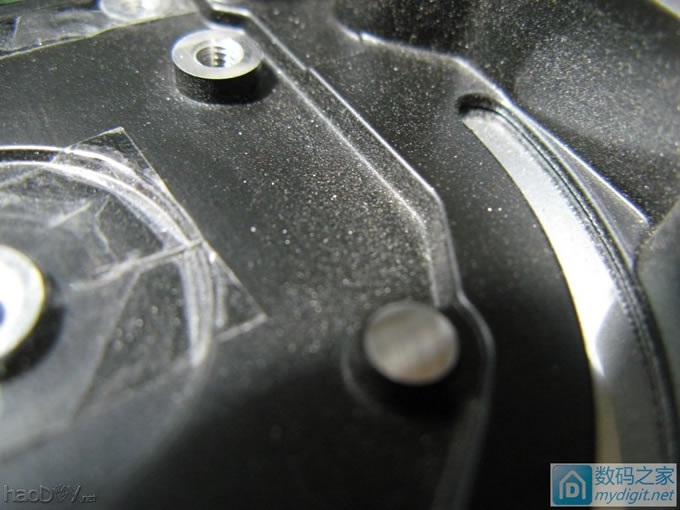

26、处理完工件后,盘腔里容易积攒下各种粉末,最好能经常清理一下
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

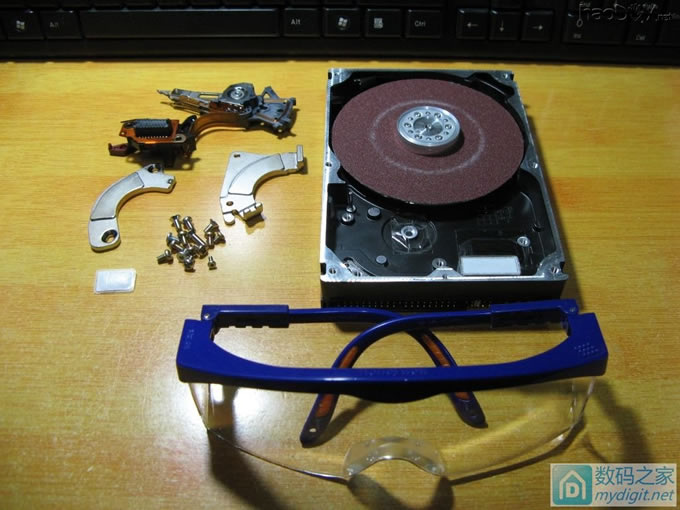

27、DIY完成的硬盘小砂轮,大家一起上场谢幕!
补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!

小砂轮DIY的注意事项:
1、不是所有的硬盘都可以DIY小砂轮,如果有废弃的硬盘,如果不接数据线的情况下,接通电源后盘片持续旋转,基本上都可以DIY小砂轮,否则很可能DIY不成。老硬盘一般比较容易,新的硬盘因为节能或者其他原因,没有接数据线的话很多都是转一会就自停了。
2、使用的时候注意一下安全防护,毕竟是高速旋转的电动工具。

砂纸卖的实在太贵,请大家按下图中的说明,赞助俺点M币好去多买点砂纸!谢谢大家!补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!补交作业,Maxtor牌Quantum硬盘小砂轮机DIY完成,欢迎大家参观!
