11月22号

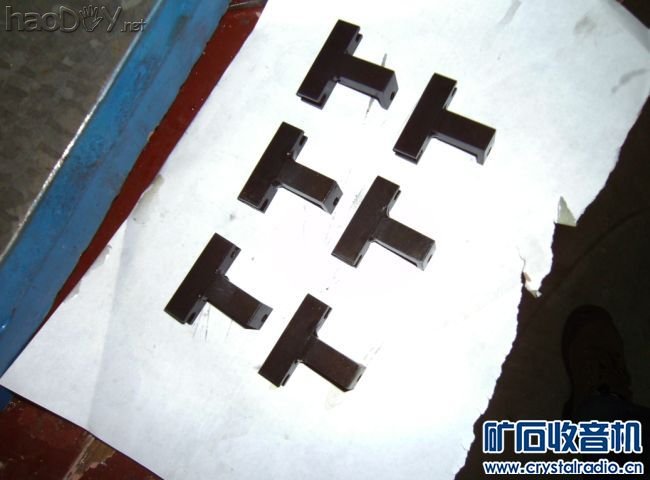

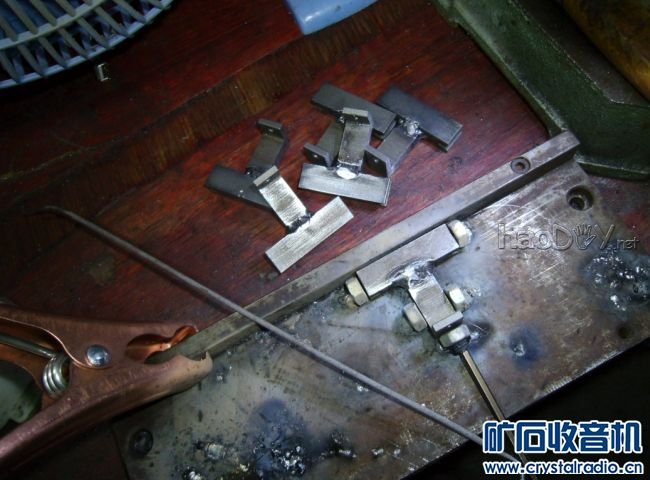

加工好了步进电机支架，小电焊+直径1.6mm的焊条焊的，不太好焊，引弧难。

DIY-cnc迷你雕刻机之蚂蚁啃钢—Beyond

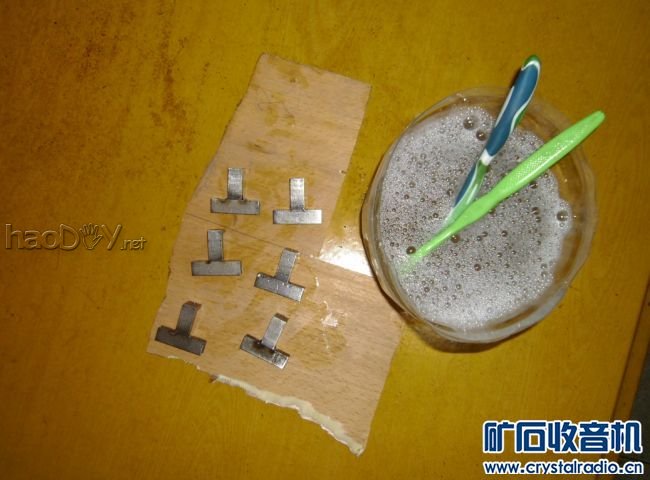

用洗衣粉洗干净，洗干净准备发黑
DIY-cnc迷你雕刻机之蚂蚁啃钢—Beyond

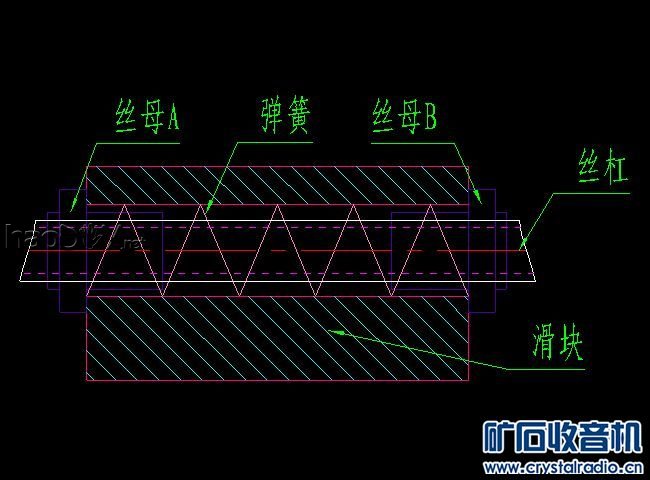

这是原理图，画的不太好，还请哥们见谅
DIY-cnc迷你雕刻机之蚂蚁啃钢—Beyond

弹簧+双螺母消除间隙，双螺母相互抵消间隙，弹簧在2个螺母中间，支撑两个螺母，是起辅助作用
间隙和丝杆蹿动一定要消除的，除非精度精度要求低。

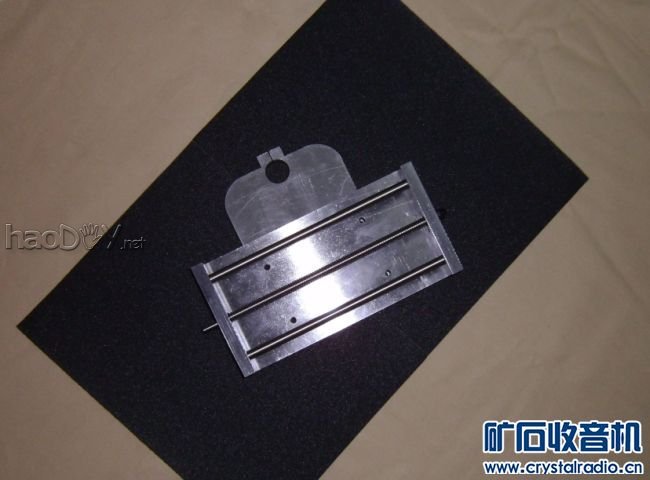

导轨负载不是很大和运行速度也不是很高，油槽就省了，需要润滑的时候就打点润滑油。
做好防尘措施，铁屑很难进去。进去了也不怕磨损，燕尾是线切割的很硬。
那台留作纪念

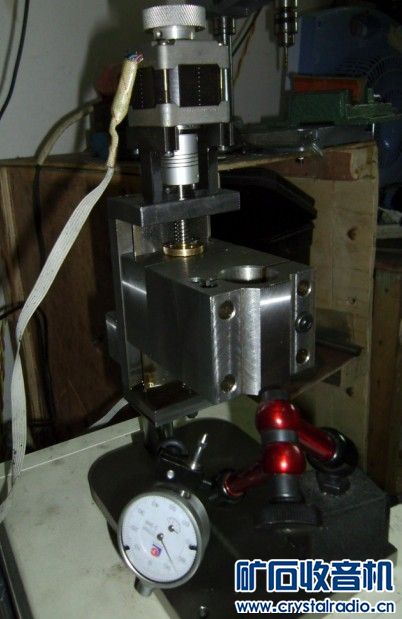

z轴做了一下简单的测试，定位精度很理想，回差消除到0.01mm以内，估计其他轴的定位精度也不错
重复定位精度测试
DIY-cnc迷你雕刻机之蚂蚁啃钢—Beyond

测试视频地址：http://www.56.com/u46/v_ODAxMjI0NTE.htm

又做了很多，之前出了点小插曲，滑块做报废了 DIY-cnc迷你雕刻机之蚂蚁啃钢—Beyond

。

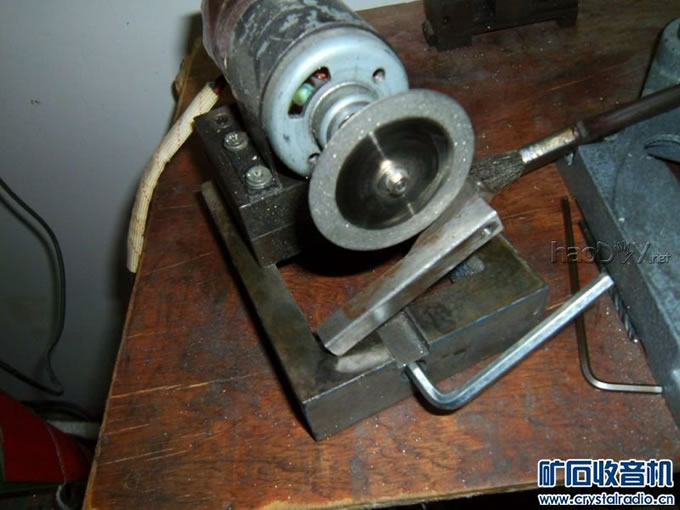

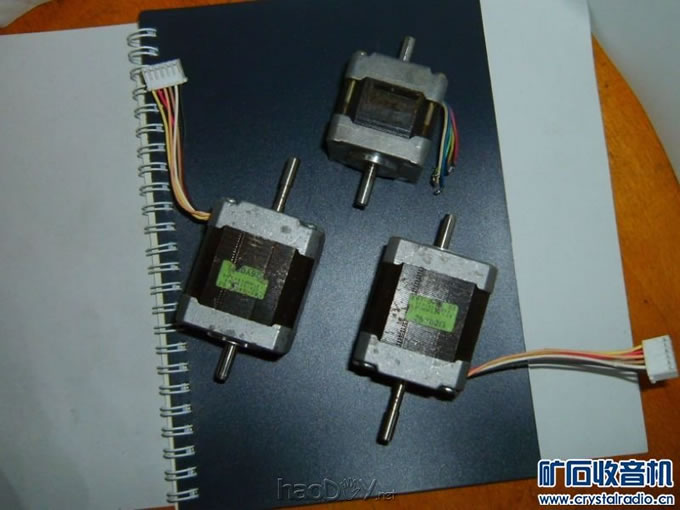

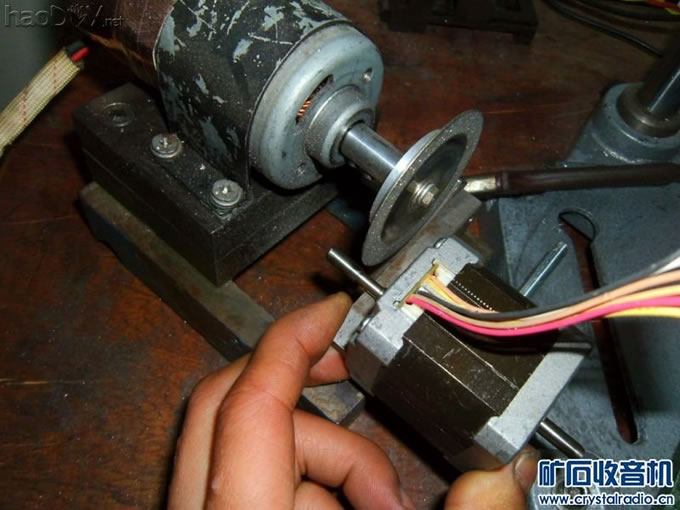

用之前的主轴电机做的迷你切割机，把步进电机电机多余的轴切掉。

DIY-cnc迷你雕刻机之蚂蚁啃钢—Beyond
