发我diy制作的全铝雕刻机,欢迎欣赏

时间:2013-02-22 13:06来源:www.ndiy.cn 作者:世佳电器 点击:
首先得发句牢骚,做这个雕刻机真是辛苦啊!熬了多少个夜晚终于等到今天,呵呵。开始用铁的搞 搞了一部分结果尺寸有问题,钻的几个孔也有问题,那许多工夫就白做了。后来索性豁出去了,全部材料淘宝采购,特别是机架用的铝材(这里不得不说下。这个机架铝板确

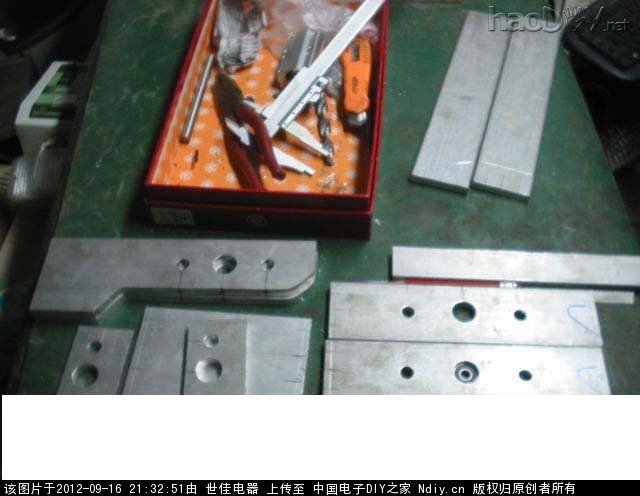

首先得发句牢骚,做这个雕刻机真是辛苦啊!熬了多少个夜晚终于等到今天,呵呵。开始用铁的搞 搞了一部分结果尺寸有问题,钻的几个孔也有问题,那许多工夫就白做了。后来索性豁出去了,全部材料淘宝采购,特别是机架用的铝材(这里不得不说下。这个机架铝板确实不错,剩下了不少的工夫 老板全按我给出的尺寸切割好了,我回来直接钻孔攻丝就OK了

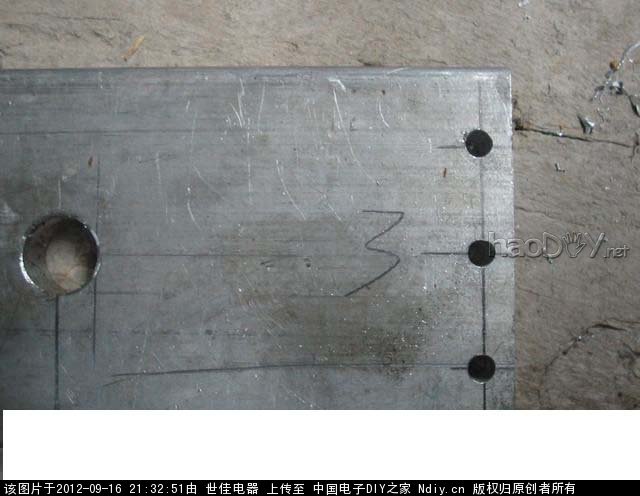

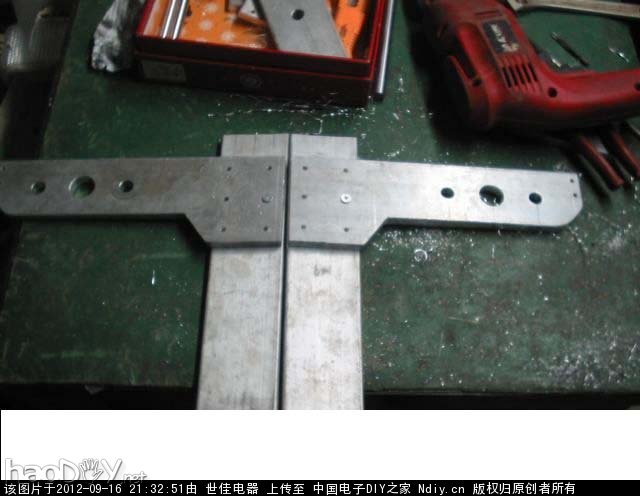

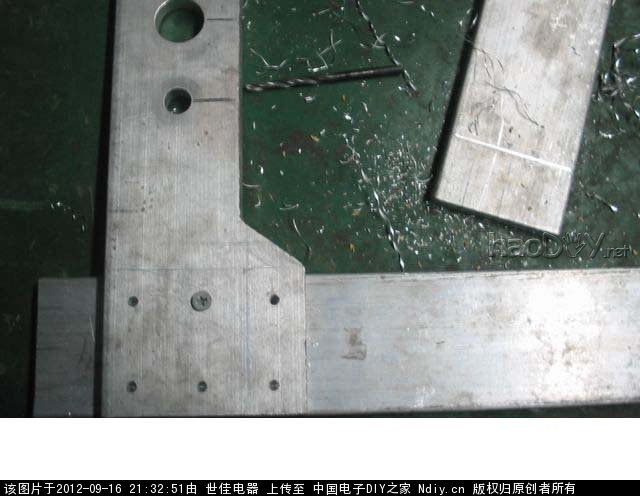

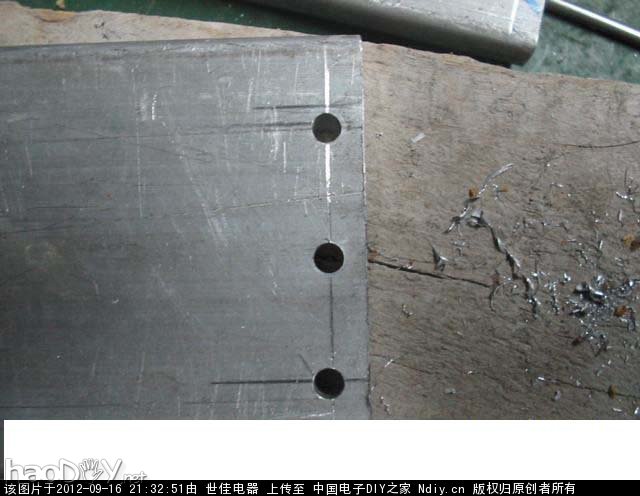

这个机器只有丝杆滑杆的孔是叫别人用铣床加工的 其余的全部是手钻搞定 铝比较好加工台钻都没有上

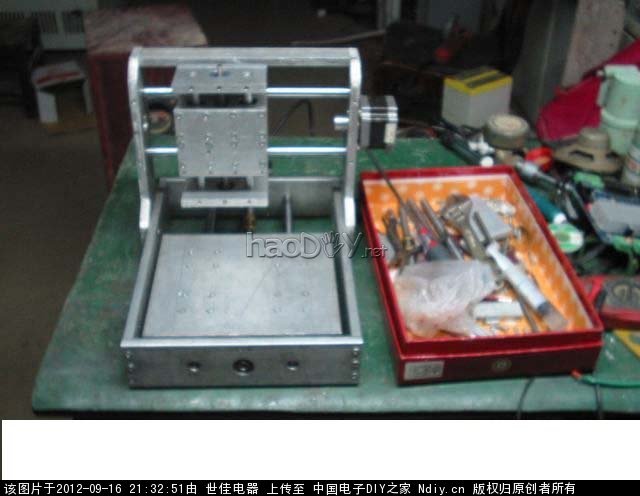

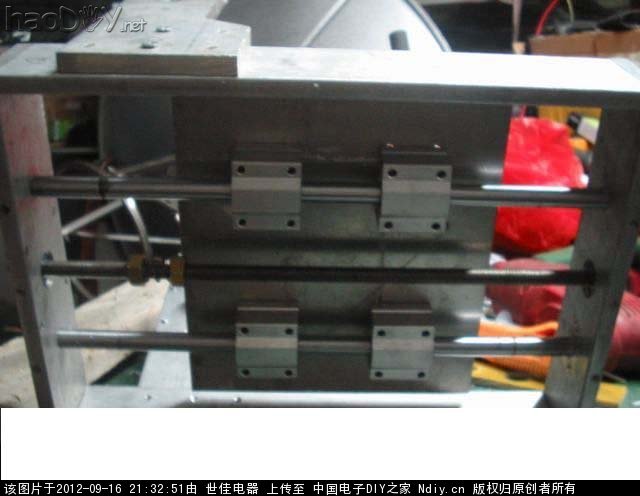

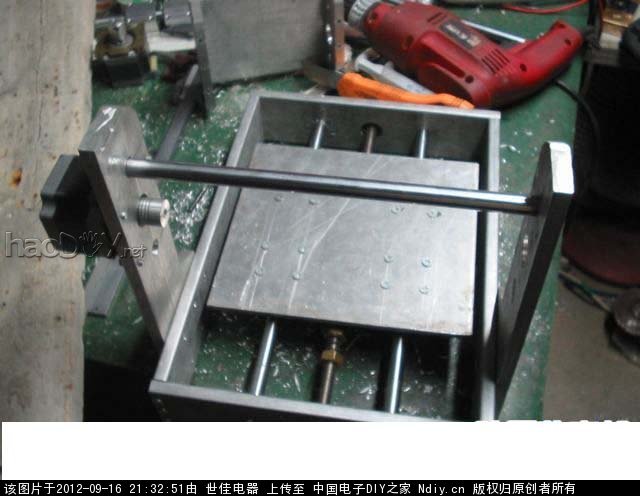

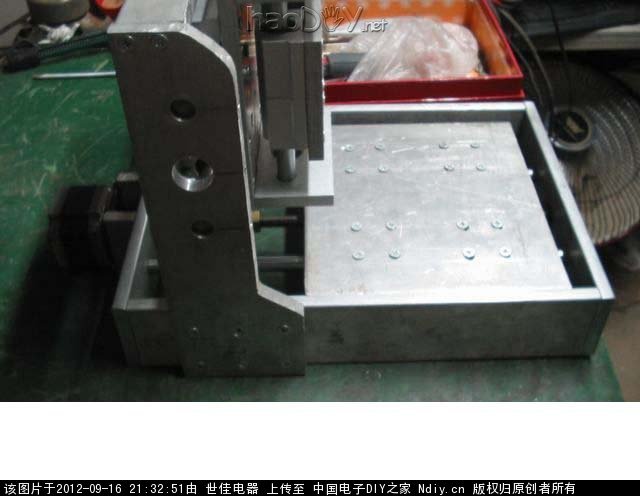

谈谈制作中的重点吧  。除了滑杆丝杆的孔外 其实滑块固定的的孔也是很重要地 开始大意了,不是很准确 螺丝全部上紧后滑不动啊,不得已又从新用大点的钻头洗大, 各轴一定要横平竖直,其实做过后才知道也不是太难是吧  做到今天终于可以试机了只差工作台面还得搞下 先拿张白纸,夹上铅笔试机 同样的数据重复执行了2次,肉眼看不到误差,所以精度也不知道是多少,下面上图,制作过程一步步拍的    尺寸图纸什么的没有,逐步估摸的发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏发我diy制作的全铝雕刻机,欢迎欣赏 (责任编辑:admin)
