DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond(4)

时间:2013-02-12 20:19来源:http://www.crystalradio.cn 作者:dar_cj 点击: 次
11 月2号收集到的材料： 联轴器3只 推力球轴承若干只，成对用在丝杠上绝佳了。 弹簧一卷。 11 月17号 加工好了部分东西，底座、丝杆、台面和z轴等。 丝杆细比较，又是不锈钢的比较难加工，进刀不能太多太快，稍不留

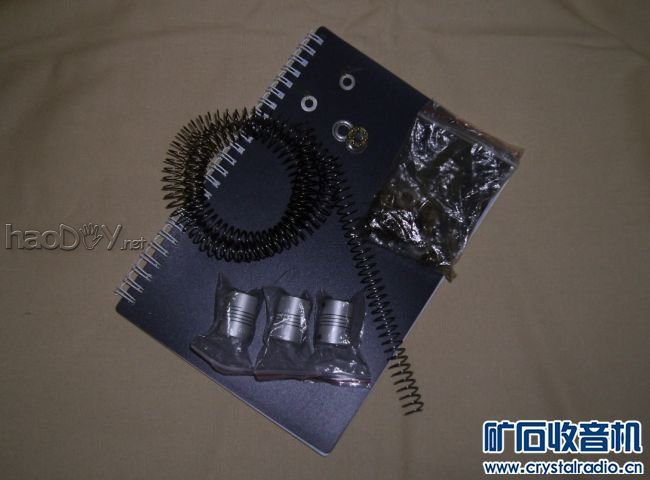

11月2号收集到的材料：
联轴器3只
推力球轴承若干只，成对用在丝杠上绝佳了。
弹簧一卷。
DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond


11月17号

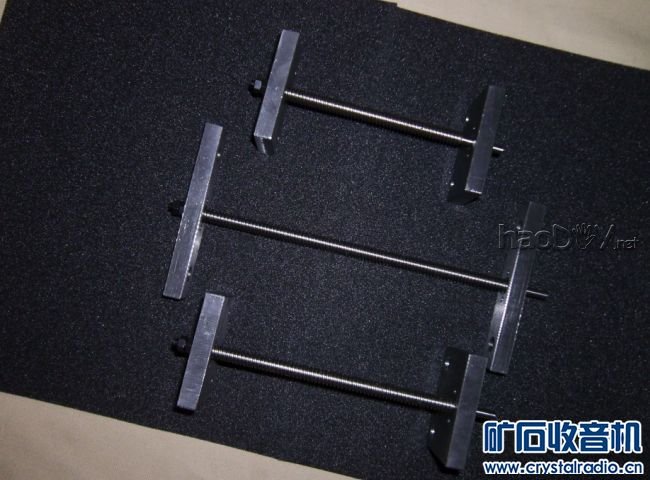

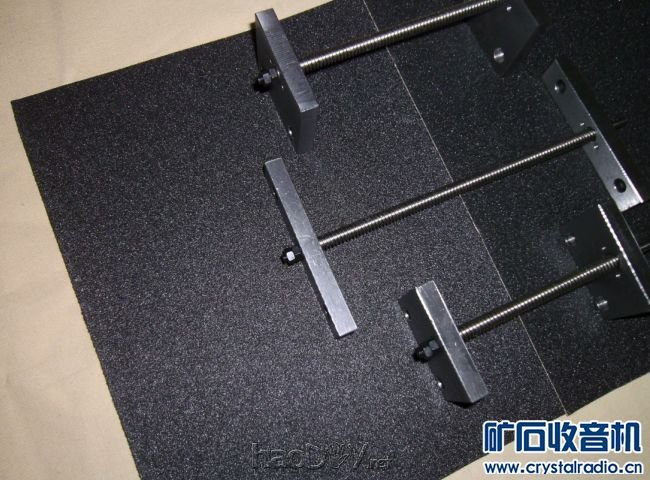

加工好了部分东西，底座、丝杆、台面和z轴等。

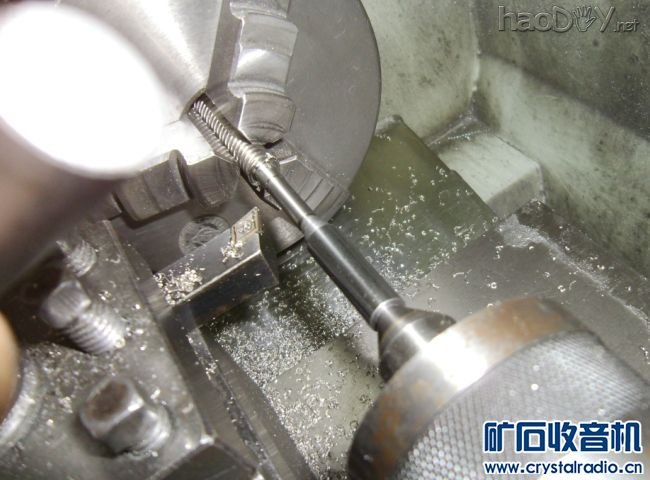

丝杆细比较，又是不锈钢的比较难加工，进刀不能太多太快，稍不留神就把丝杆顶弯了。
大顶尖+小顶尖,慢慢加工
DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond

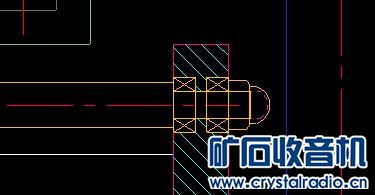

丝杆轴承安装图，防止丝杆轴向蹿动，影响重复定位精度。
DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond
DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond

DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond

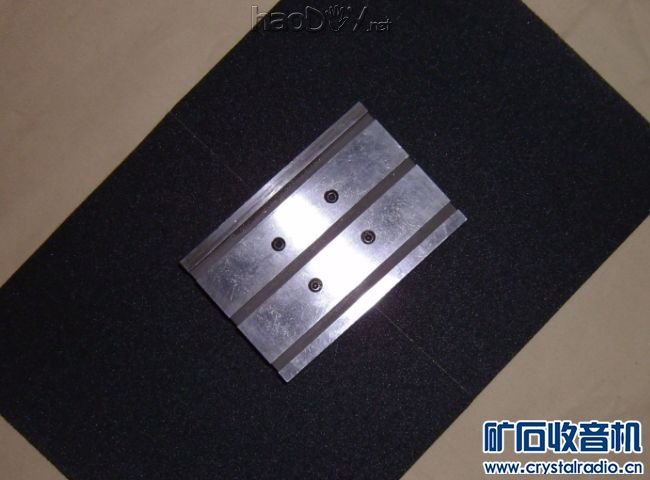

台面
DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond

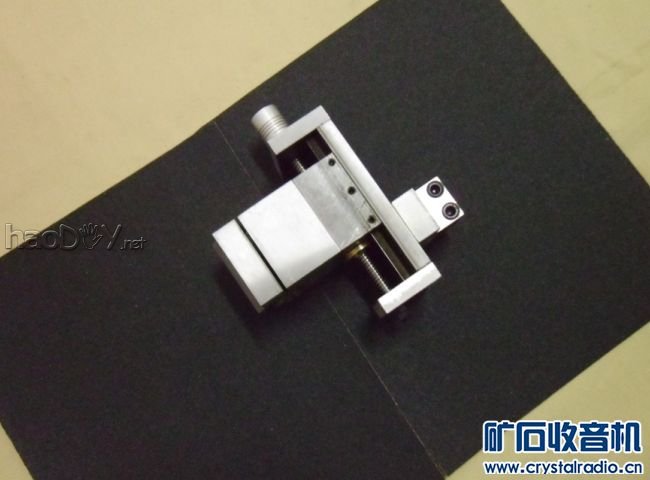

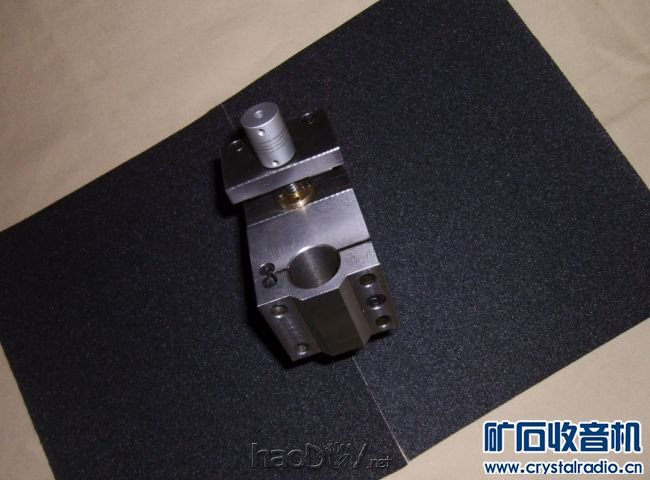

Z轴总成

DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond

DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond

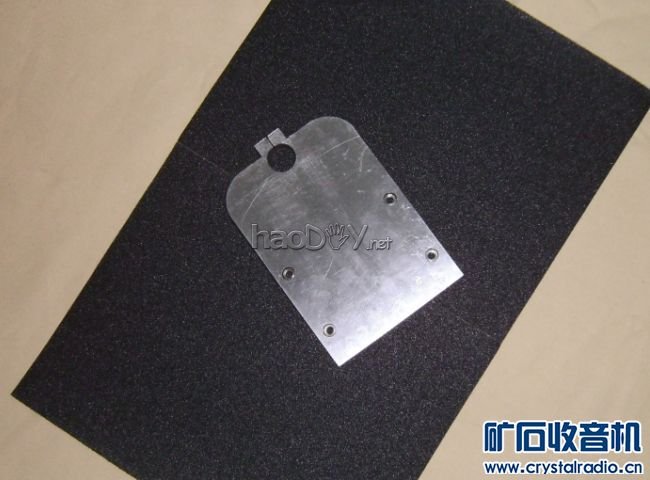

Z底板
DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond  (责任编辑：admin)
