DIY-cnc迷你雕刻机之 蚂蚁啃钢—Beyond(3)

时间:2013-02-12 20:19来源:http://www.crystalradio.cn 作者:dar_cj 点击: 次
设计原则：以平稳雕钢为前提，保持体积小巧为基础，做出最大行程。 目标：行程X轴：100mm Y轴：60mm Z轴：45mm（其中Z轴可自由升降40mm）满足雕刻不同高度工件的需要。 各轴的重复定位误差小于0.02mm。三轴垂直度误


设计原则：以平稳雕钢为前提，保持体积小巧为基础，做出最大行程。
目标：行程X轴：100mm Y轴：60mm Z轴：45mm（其中Z轴可自由升降40mm）满足雕刻不同高度工件的需要。
各轴的重复定位误差小于0.02mm。三轴垂直度误差小于0.05mm。
导轨结构：X轴：直线轴承、 Y轴、Z轴用燕尾槽。
外形280mmx300mmx350mm
功能：全行程实现雕刻软金属材料，小行程（以工作台面为中心x70mm y50mm z40mm 实现雕铣。
也可以当作作迷你的的三轴试验平台。


下面就是我的行动日记，

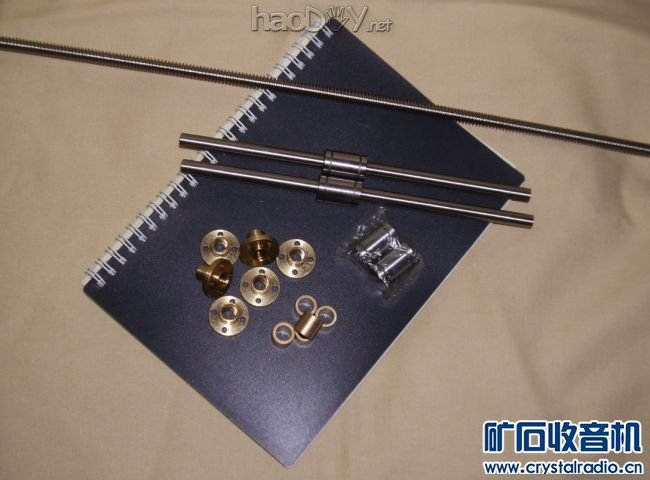

10月16号收集了一些材料：
直线轴承lm8uu x4只
内孔8mm铜套若干只
磨制不锈钢梯丝杆x1m
配套的黄铜丝母x6
圆白钢棒x2
本来想打算用滚珠丝杆的，但是国产的没有这么小的，进口的在网上问了一下， 8mm的丝杆一套可以买半台铝雕刻机了。算了还是老老实实用我的梯形丝杆吧。
