DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

时间:2017-06-13 20:27来源:数码之家 作者:zhonggao88 点击:
「接地」的意义一般来说,「接地」有三种意义,一是基于安全考虑所做的「接地」.为了避免电器因为雷击、零件损坏、电线破皮等意外事故导致漏电,造成触电的危险,所以电器的金属外壳须要「接地」.这样的「接地」是要确保电器的金属外壳跟人体所站立的地板处于同一
「接地」的意义

一般来说,「接地」有三种意义,

一是基于安全考虑所做的「接地」.
为了避免电器因为雷击、零件损坏、电线破皮等意外事故导致漏电, 造成触电的危险,
所以电器的金属外壳须要「接地」.
这样的「接地」是要确保电器的金属外壳跟人体所站立的地板处于同一电位,
避免发生触电的危险.

二是为了让整个电器系统里所有的电压信号有个共同的电位参考基准点, 所以须要「接地」.
这种「接地」跟前一项基于安全考虑所做的「接地」是不相干的,
电器系统里的电位参考基准点并不须要跟人体所站立的地板处于同一电位.
而且只有「非平衡信号」的传输须要有个共同的电位参考基准点,
「平衡信号」的传输由于「同相信号」与「反相信号」之间互为电位参考基准点,
所以「平衡信号」的传输不须要有「地线」.

三是为了屏蔽噪声干扰所做的「接地」.
是用金属外壳将电路包起来,
并将金属外壳接但电路上的某一个固定电位(通常就是电位参考基准点),
避免电路受到外界的磁场、电场干扰.


什么是「回路接地」?

由于电磁感应的关系,
变动的磁场会在封闭的回路中产生电动势.
所以如果「地线」形成了封闭的回路,
就会形成「回路接地」,
那么「地线」就会变成「天线」,
很容易感应到变压器或马达等电机甚至电力输配线所泄漏的磁场,
造成「感应哼声」的问题!


电路板布线须避免「回路接地」

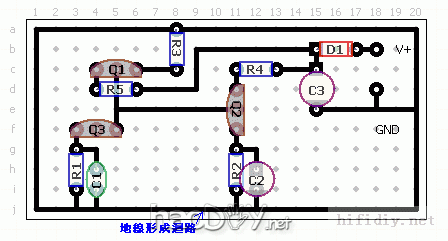

像下图的电路板布线就令地线形成封闭的回路:
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

这种布线方式很容易造成「感应哼声」的问题.


「一点接地」

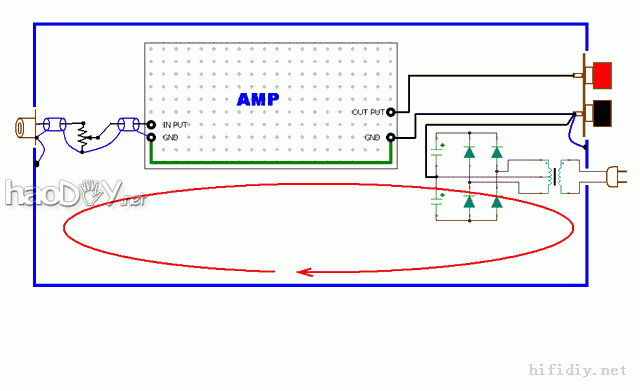

像下图的单声道放大器如果把输入跟输出都接地,地线就会形成一个封闭的回路.
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

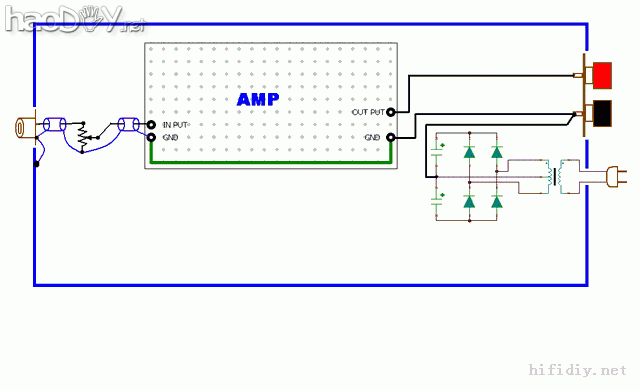

所以必须像下图那样只在输入的地方「一点接地」!
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

多声道的接地

如果是多声道的放大器装在同一个机箱内,
又共享一个电源,
各声道的输入接地点和输出接地点都要接在一起,
像下图那样, 该怎么办呢?
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

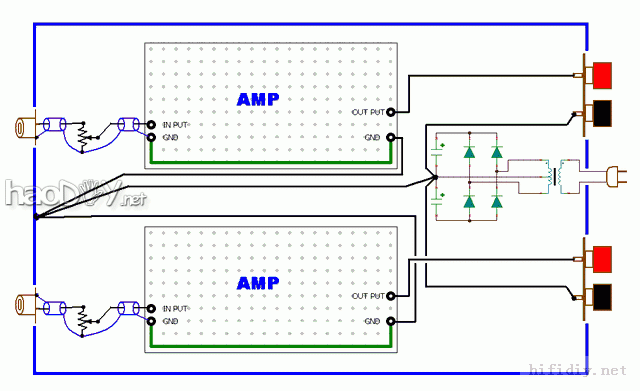

像下图这样, 将输入接地点断开来是一种方式.
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

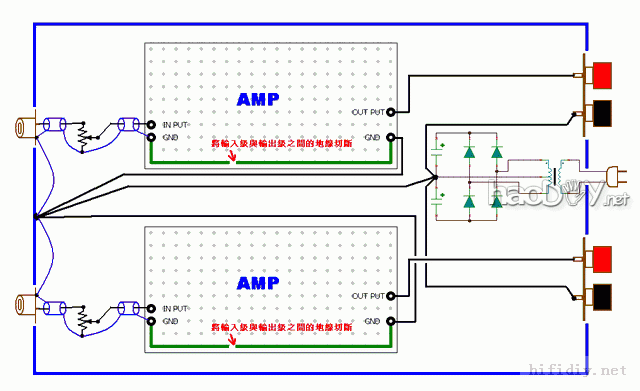

像下图这样, 将将电路板输入级和输出级的地线切开来是一另种方式.

DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

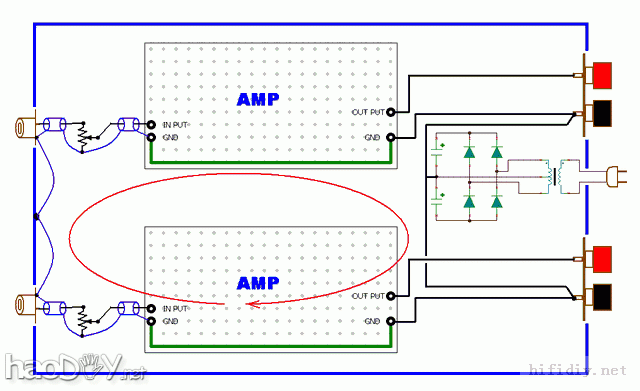

但下图则是一个不良的接地方式
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

因为如果把输入插座的地线断开来,
在机器内部看起来地线没有形成封闭回路,
但是放大器接上讯源时,
讯源的两个声道的接地点不可能是分开隔离的,
所以会形成一个延伸到机器外部的「回路接地」!


讯号线的问题

二声道信号线的连接也会形成「回路接地」的问题,

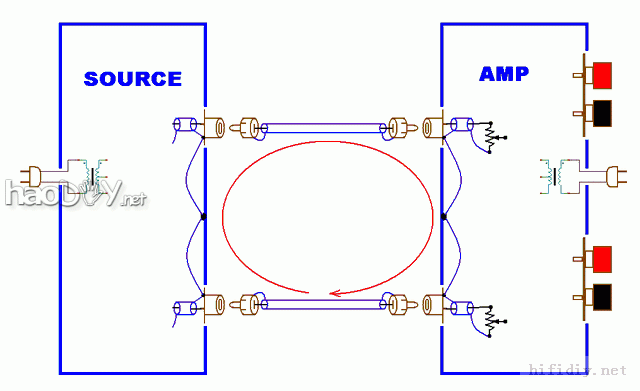

像下图所示
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

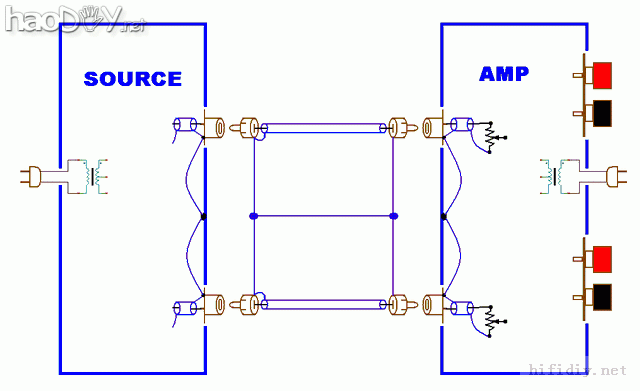

解决方式如下图
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

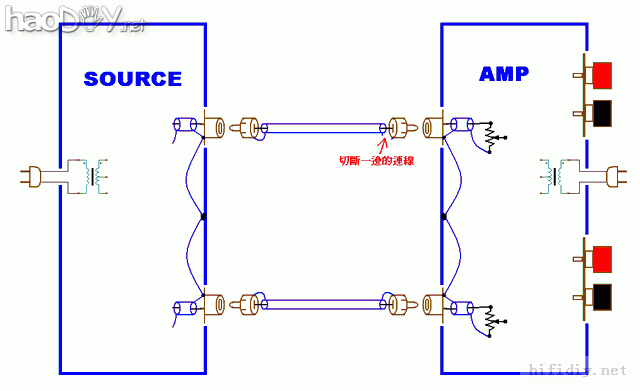

像下图这样将一边的地线断开也行
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

但这样的讯号线就不能拿去接两台单声道的放大器!
如果不想改讯号线的话,

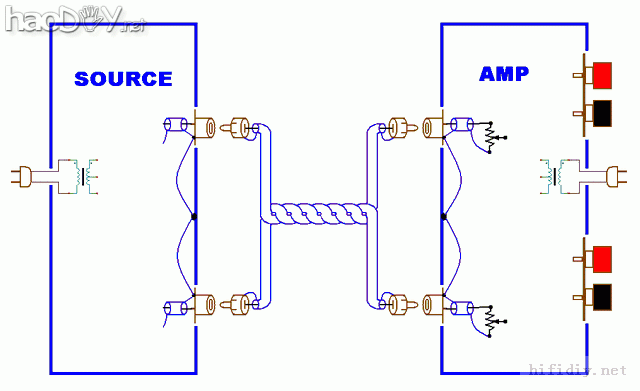

像下图把讯号线扭成麻花也会有不错的效果!
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

防止触电的接地问题

一般的电器如果是用两芯的电源线,
电器的外壳和输配电的「地线」是完全隔离的.
但近来为了安全考虑,
电器多改用三芯的电源线,
多出的一条「地线」必须接在电器的金属外壳,
确保电器不会因为意外漏电导致人体触电!

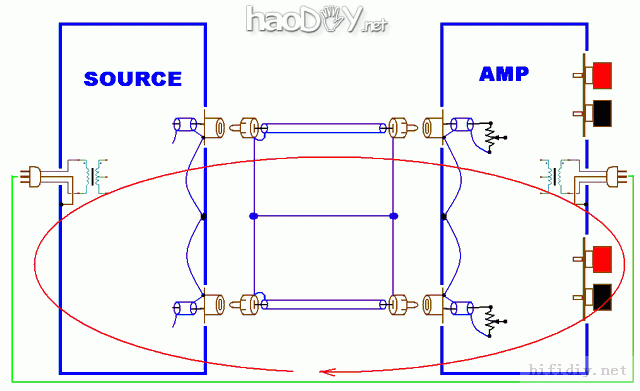

像下图, 如果改用三芯的电源线,
各机器间有讯号线的「地线」连接,
又有输配电的「地线」连接,
所以又形成「回路接地」!
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地

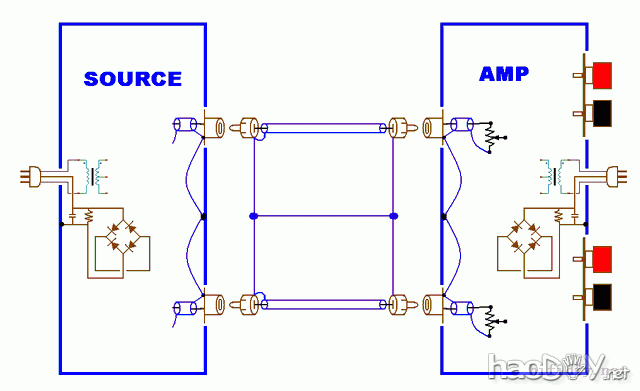

解决的方式如下图所示
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地
输配电的「地线」不直接接机壳,
而是经过一个 20A~100A 的桥式整流器再接到机壳,
确保机壳不会「离地」超过 ±1V,
又不会有感应哼声的问题!

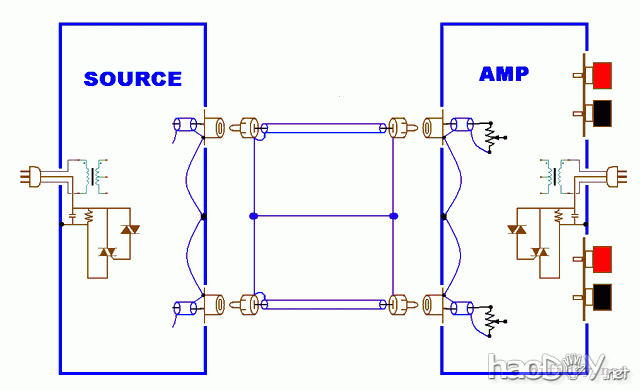

下图是使用DIAC和TRIAC的做法.
DIY装功放前级等 你会处理地线吗,且看高手图解如何避免回路接地
以上所述的避免「回路接地」的方法,
不论是晶体机还是真空管机、搭棚还是用PCB板都适用
完!
