DIY水锤泵,自制无动力水泵的详细制作过程

时间:2017-08-05 15:49来源:数码之家 作者:abigbell 点击:
看到有坛友发的帖子:Diy不用电,不用油的抽水泵,其实早发现了,今天把详细的制作过程发出来。 摘自百度hydraulic ram pump 水锤泵 水锤泵是一种以流水为动力,通过机械作用,产生水锤效应,将低水头能转换为高水头能的高级提水装置。水锤泵主要有进水管,泵
看到有坛友发的帖子:Diy不用电,不用油的抽水泵,其实早发现了,今天把详细的制作过程发出来。

DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程

摘自百度  hydraulic ram pump 水锤泵

         水锤泵是一种以流水为动力,通过机械作用,产生水锤效应,将低水头能转换为高水头能的高级提水装置。
水锤泵主要有进水管,泵体,泄水阀,中心阀,压力罐,出水管六大部分组成利用流动中的水被突然制动时所产生的能量,
使其中一部分水压升到一定高度的一种泵。

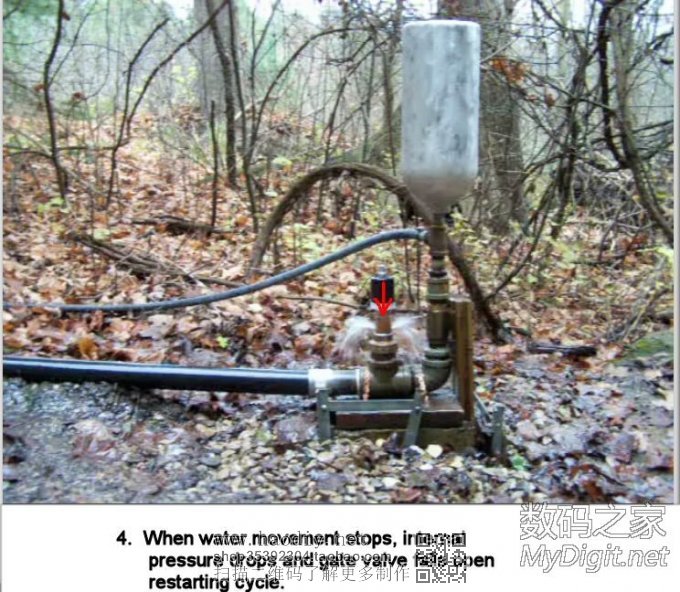

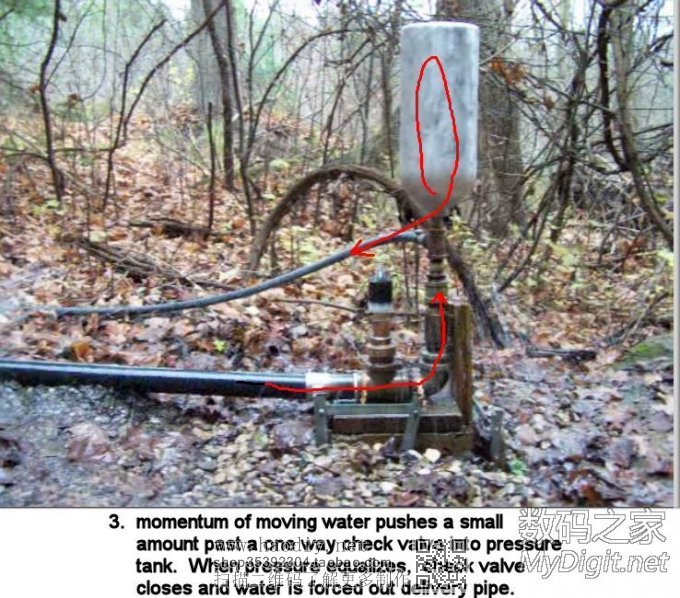

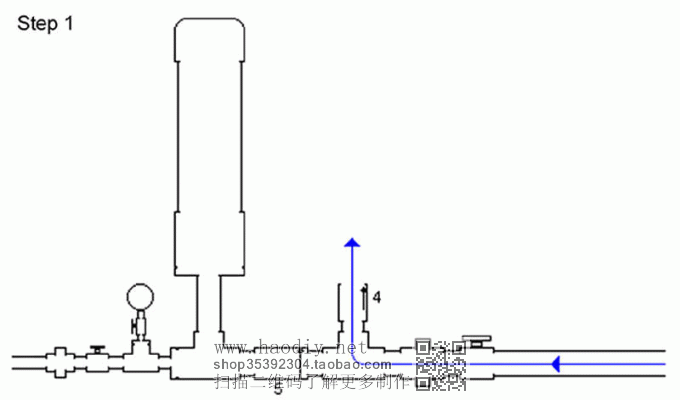

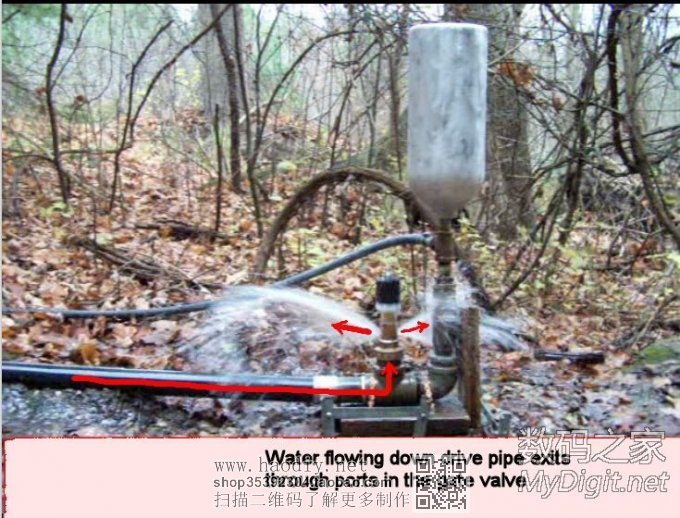

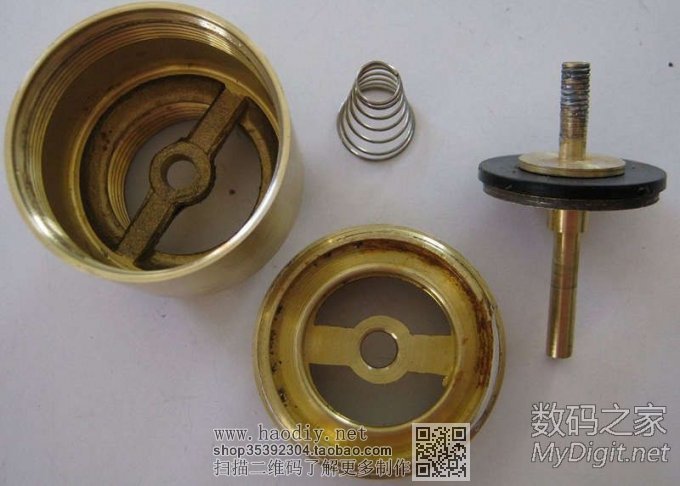

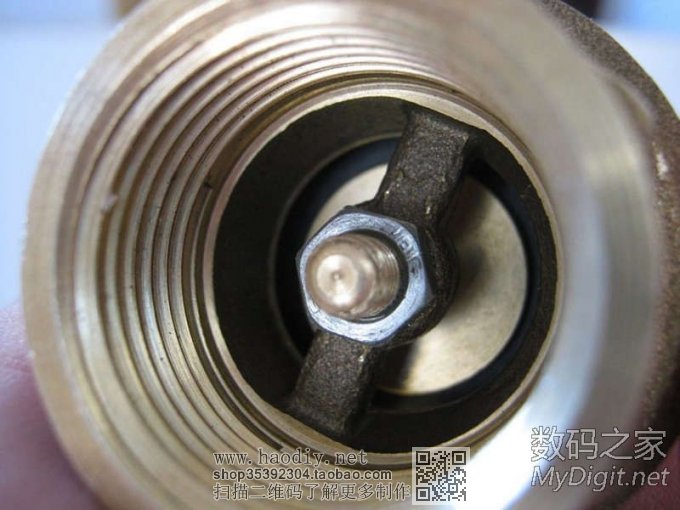

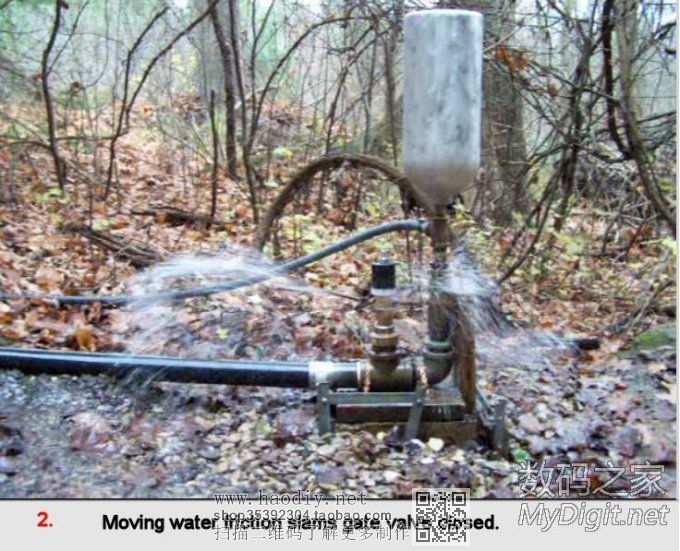

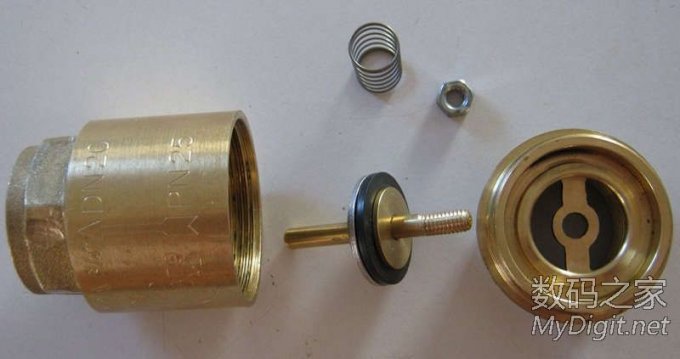

          沿进水管向下流动的水流至单向阀A(静重负载阀)附近时,水流冲力(只要流动速度足够大,就有足够的冲力)使阀
迅速关闭。水流突然停止流动,水流的动能即转换成压力能,于是管内水的压力升高,将单向阀B 冲开,一部分水即进入
空气室中并沿出水管上升到一定的高度。随后,由于进水管中压力降低,阀A在静重作用下自动落下,回复到开启状态。
同时空气室中的压缩空气促使阀 B关闭,整个过程遂又重复进行。

         利用水锤泵可以使进水管中流动的水大约15%压升到相当于5倍进水管落差的高度。
水锤泵的效率η=ε·嗞。式中嗞为压升水流量与向下流动的工作水流量之比;ε为压升高度加上出水管中损失水头与工作水落差之比。
好的水锤泵效率可达86%。进水管的安装倾斜度在1:9至1:4的范围内,以便使水流制动效果最好。
DIY水锤泵,自制无动力水泵的详细制作过程

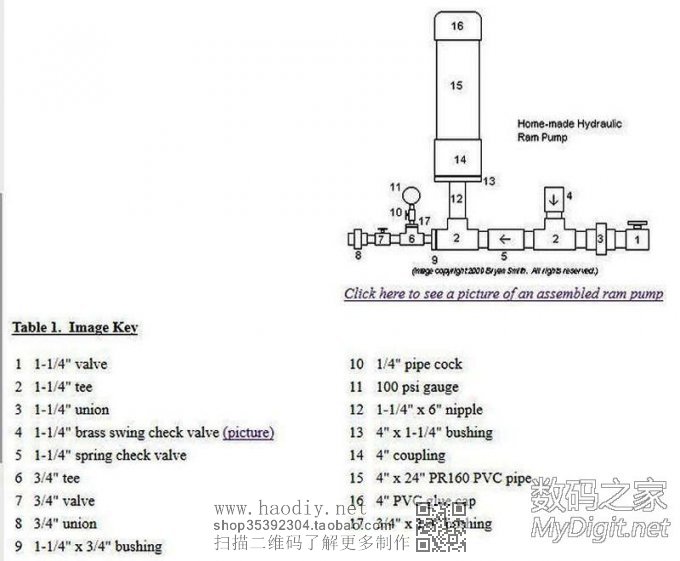

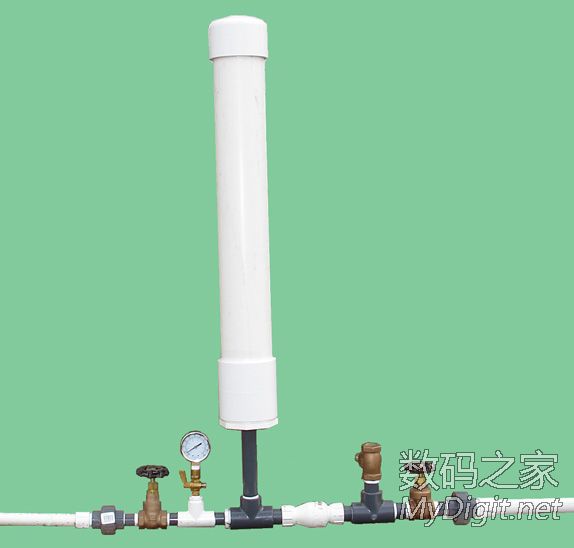

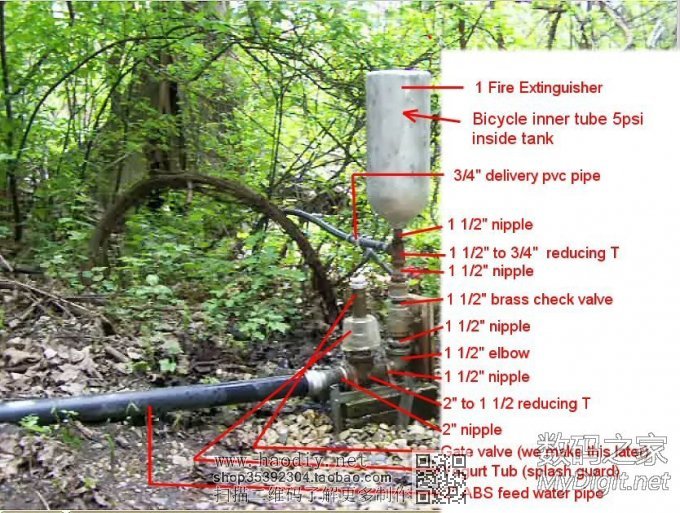

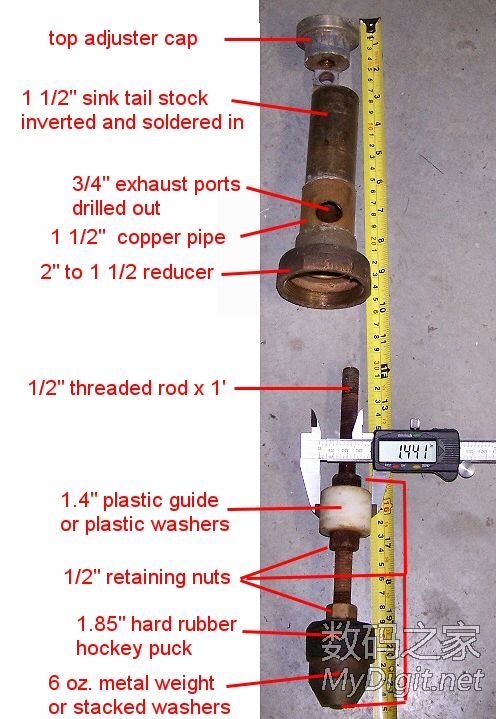

一般设计
DIY水锤泵,自制无动力水泵的详细制作过程

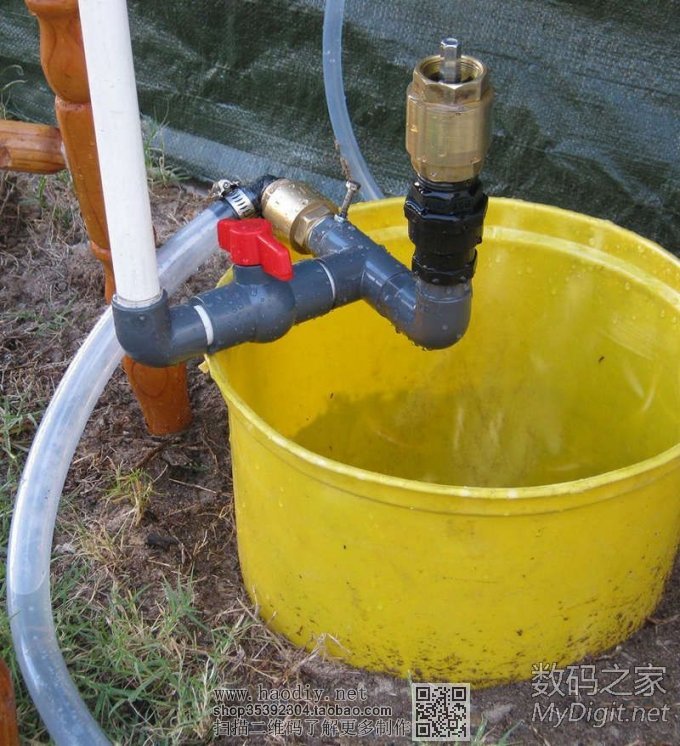

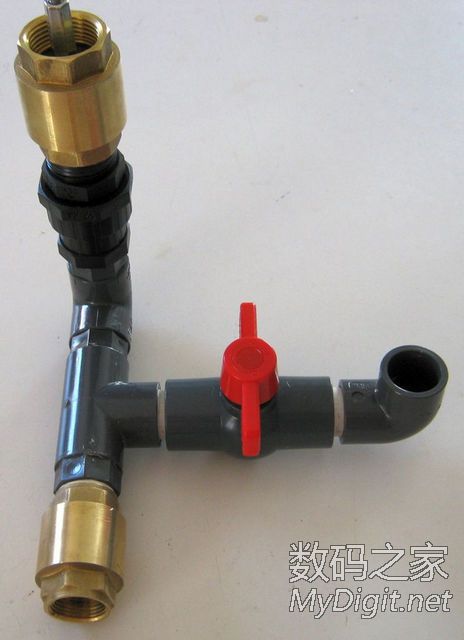

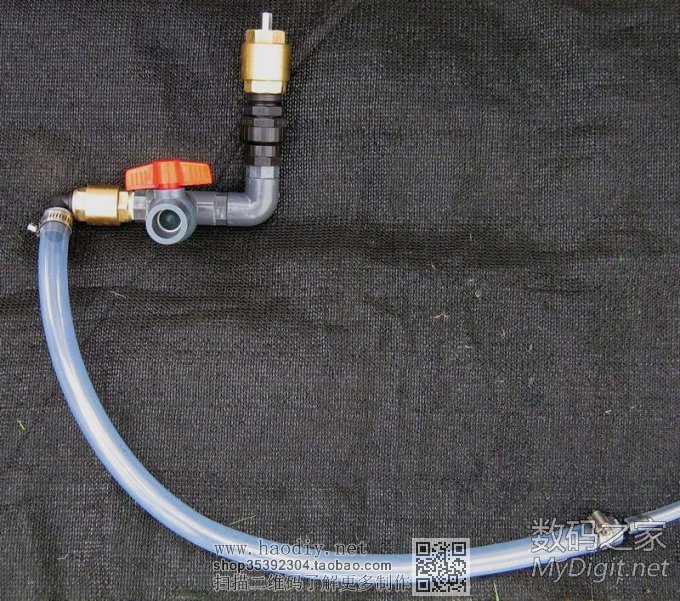

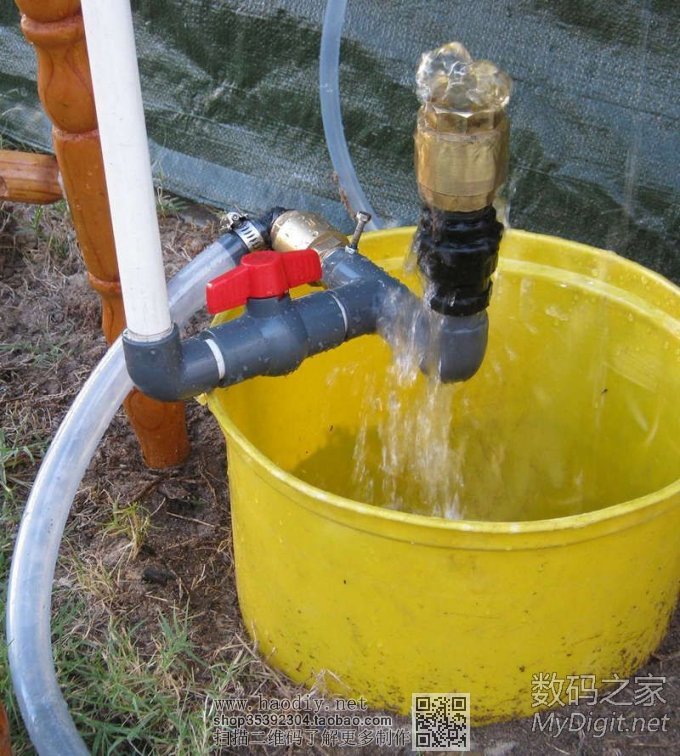

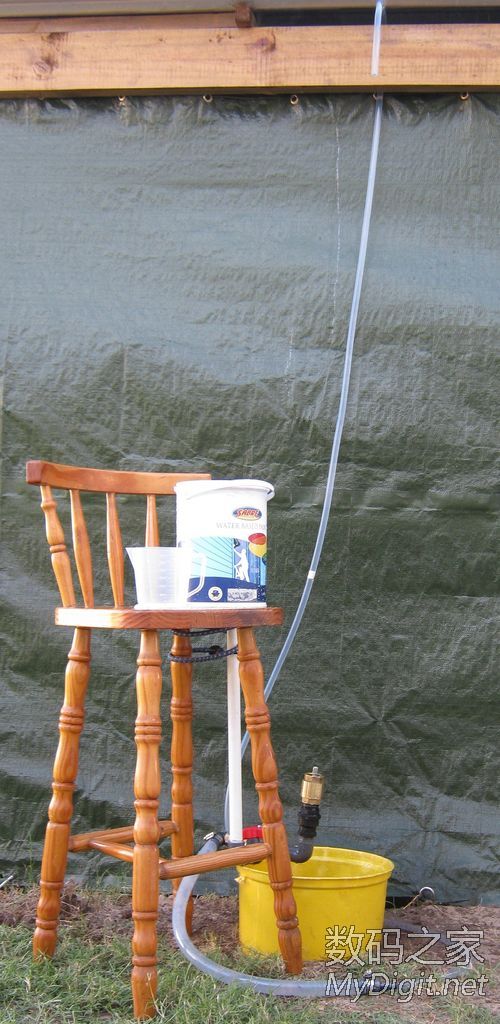

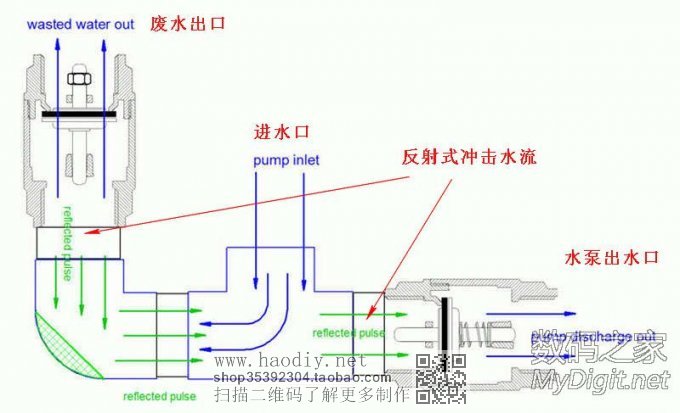

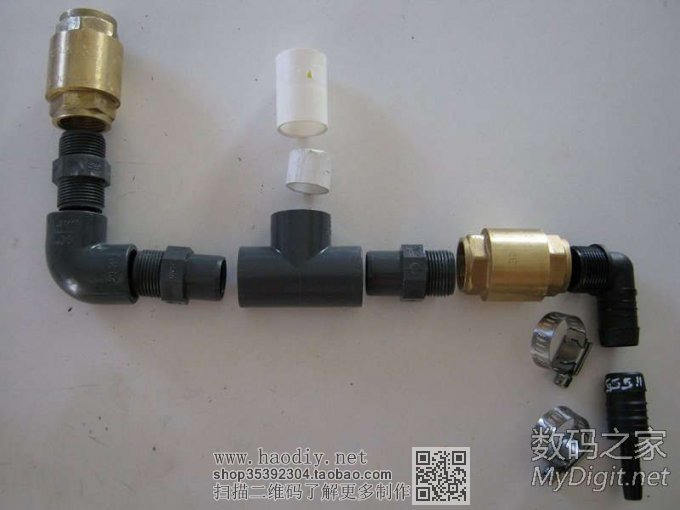

上图是一般的设计,下图是更简单的设计。注意弯头直角处,用树脂垫了一下。有利于水流的流动。
DIY水锤泵,自制无动力水泵的详细制作过程

DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程

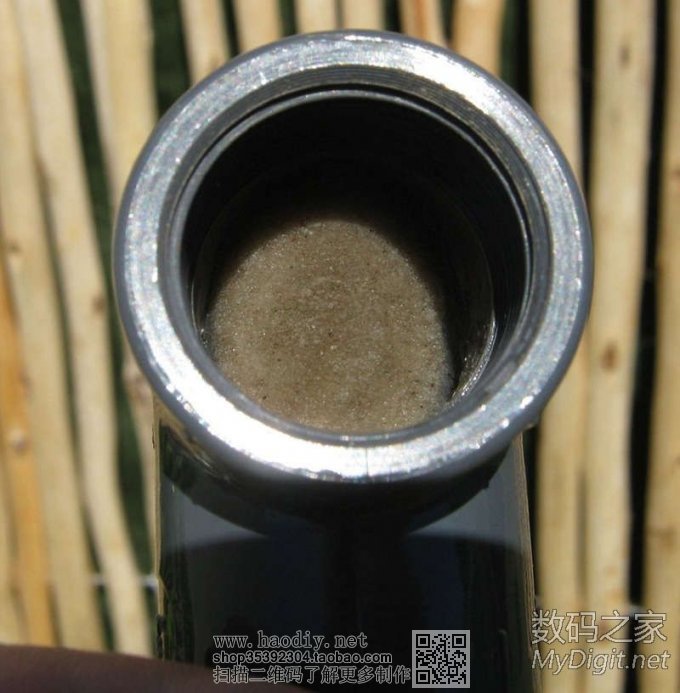

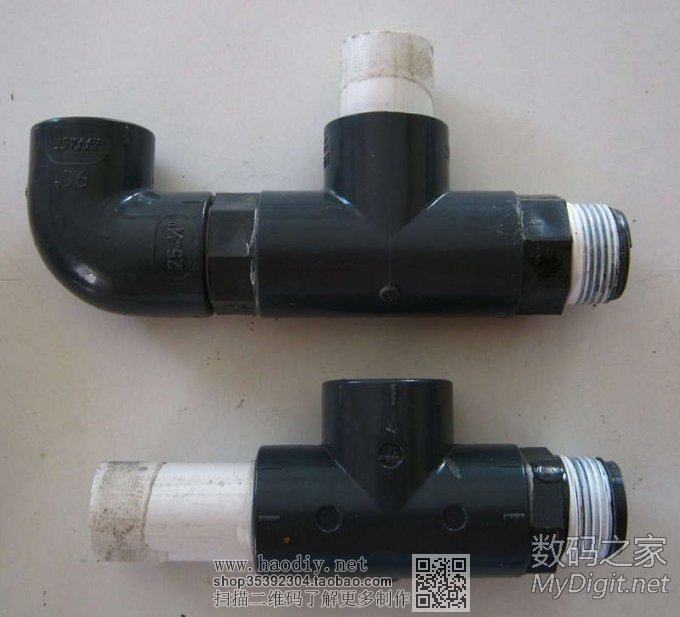

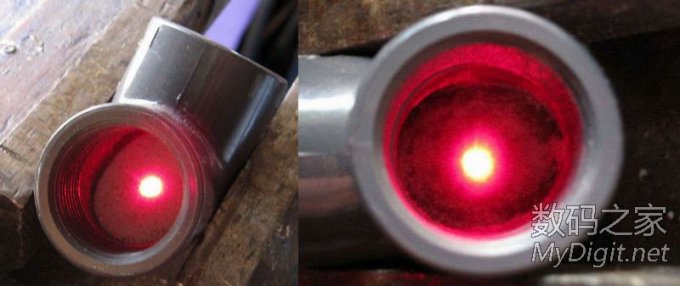

检查树脂的角度,水平、竖直方向各45度。
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程
DIY水锤泵,自制无动力水泵的详细制作过程

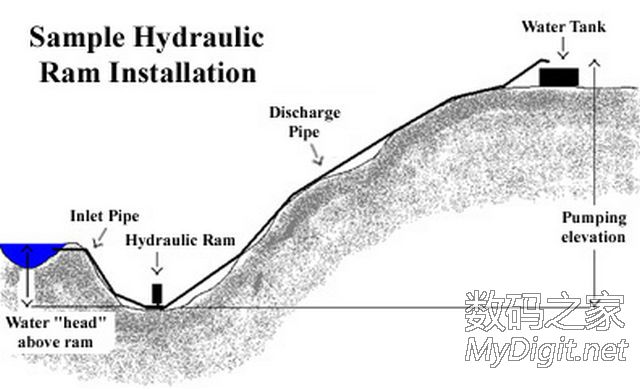

主要的应用场景:

这是最简单的设置
DIY水锤泵,自制无动力水泵的详细制作过程

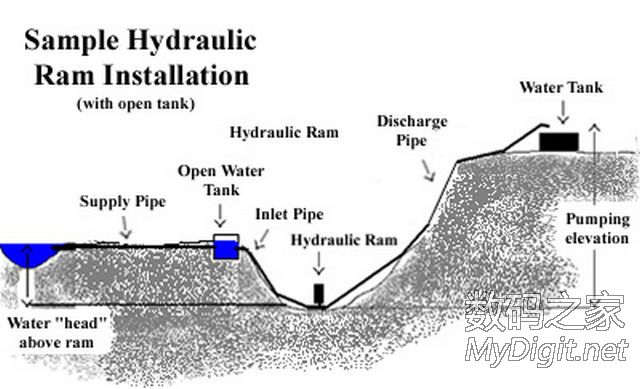

这个有一个中继水池,水源离泵距离太远,超出了进水管工作的最大距离。
主要是应为进水管太长,水流惯性太大,不利于水泵长时间使用。
DIY水锤泵,自制无动力水泵的详细制作过程

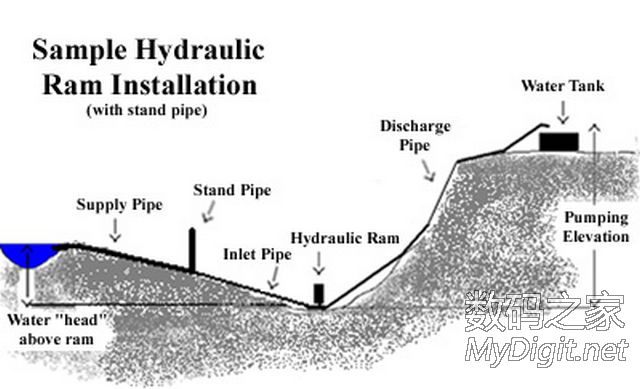

针对上一种场景,进水管过长,不使用水池,可以在进水管某处接一根开口的立管,
有助于消散水流惯性的冲击力
DIY水锤泵,自制无动力水泵的详细制作过程




DIY水锤泵,自制无动力水泵的详细制作过程
无动力水泵,水锤泵制做,简单的制作过程
更高级的,艾伦多级无动力水泵Allen Hydrautomat,简易制作示范
