遥控音量前级的制作（继电器版本）

时间:2017-08-03 16:56来源:数码之家 作者:nideai3344 点击: 次
本作品的思路是通过继电器控制R-2R电阻网络来实现音量调节的目的，调节方式有编码电位器及红外遥控两种。除了最基本的音量调节外，它还支持两路的输入选择，静音，关机音量记忆，开关机信号。。。单片机及显示部分5532前级放大部分（仿A1前级电路）继电器音量
      本作品的思路是通过继电器控制R-2R电阻网络来实现音量调节的目的，调节方式有编码电位器及红外遥控两种。除了最基本的音量调节外，它还支持两路的输入选择，静音，关机音量记忆，开关机信号。。。

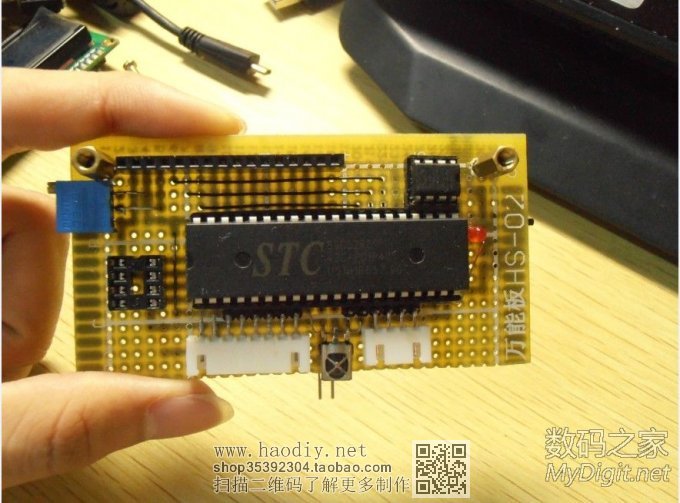

单片机及显示部分
遥控音量前级的制作（继电器版本）

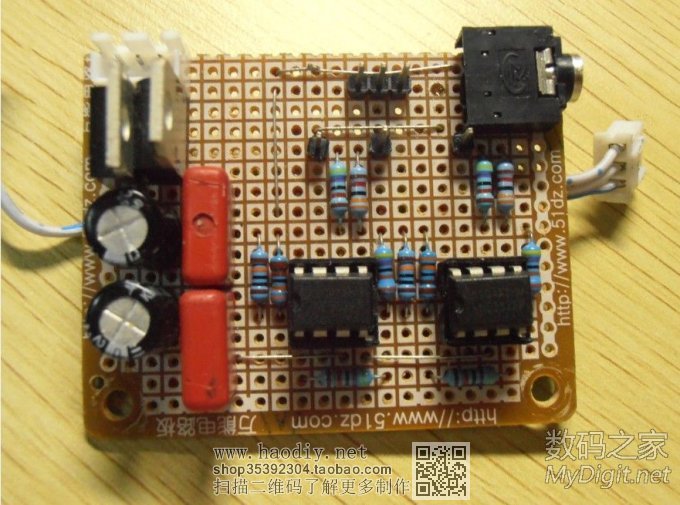

5532前级放大部分（仿A1前级电路）
遥控音量前级的制作（继电器版本）

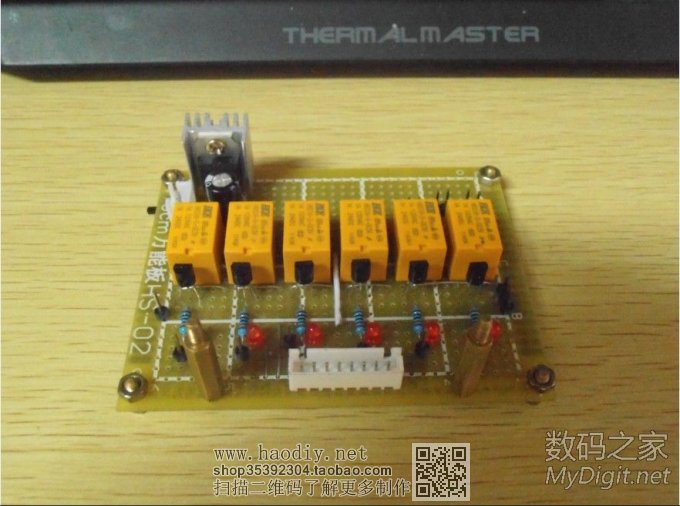

继电器音量及输入控制板
遥控音量前级的制作（继电器版本）

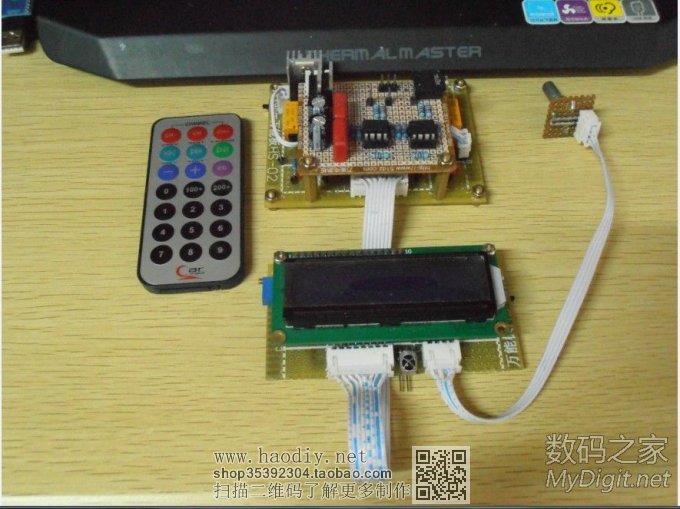

整体
遥控音量前级的制作（继电器版本）

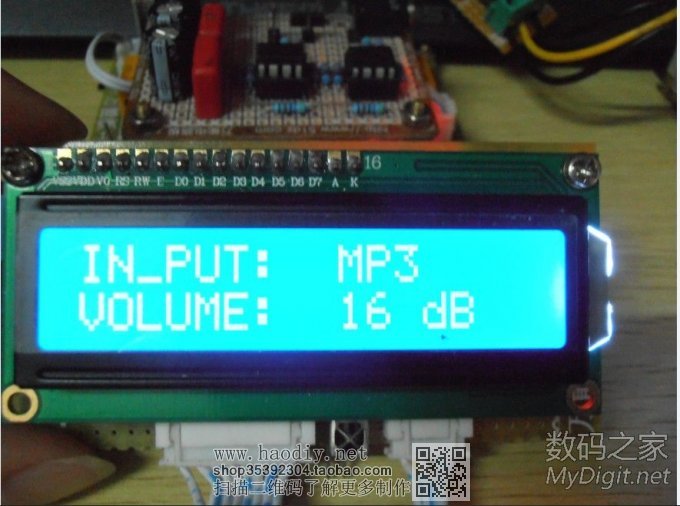

显示界面1
遥控音量前级的制作（继电器版本）

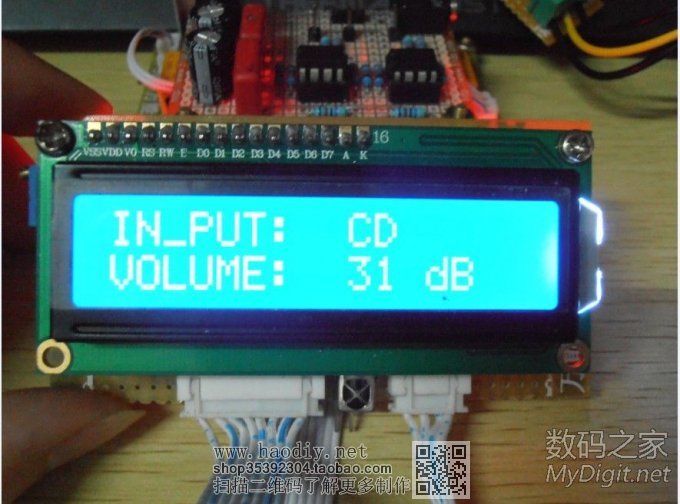

显示界面2
遥控音量前级的制作（继电器版本）

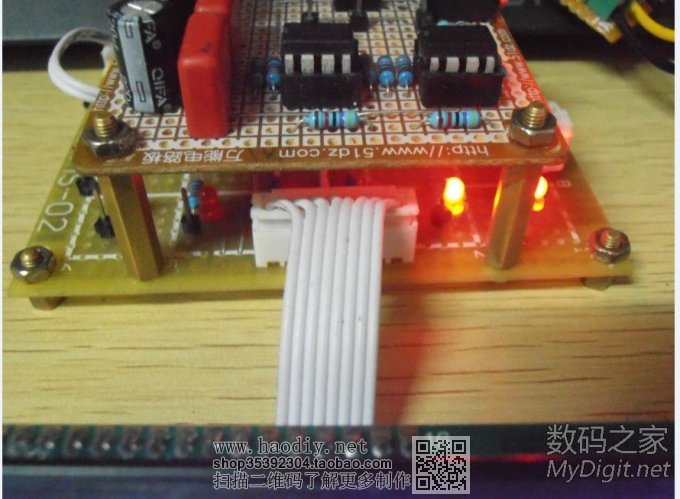

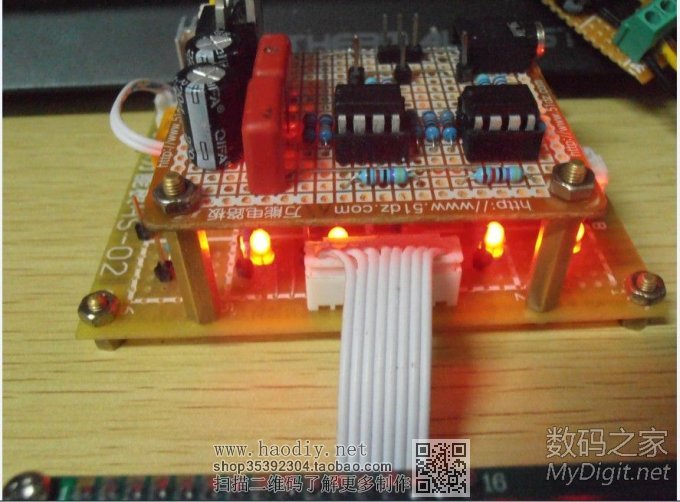

工作状态
遥控音量前级的制作（继电器版本）
遥控音量前级的制作（继电器版本）
由于R-2R的控制方式是通过控制bit来实现的，因此我用5个继电器只能实现2^5=32级音量调节，继电器越多调节的级数也便越多。
电路图里画出的是单声道，另一声道同理。
遥控音量前级的制作（继电器版本） 数字音量.pdf (21 K) 下载次数:99
