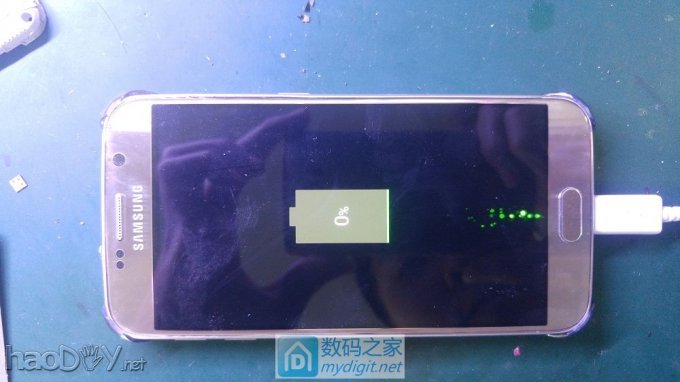

三星S4淘汰手机，屏碎了基本没必要修理了，手里一堆主板。 先前做了一个电视盒子 http://bbs.mydigit.cn/read.php?tid=1461063 还有一块有问题的显示屏，干脆改造吧！ 屏幕分离没照片了，换上S6盖板。仔细看还是有区别的，S4的屏幕要小一圈。 壳子边框也是变形的，钣金  先看看成品如何，有没有骗到你~~~~~~~ 没电了，充会电

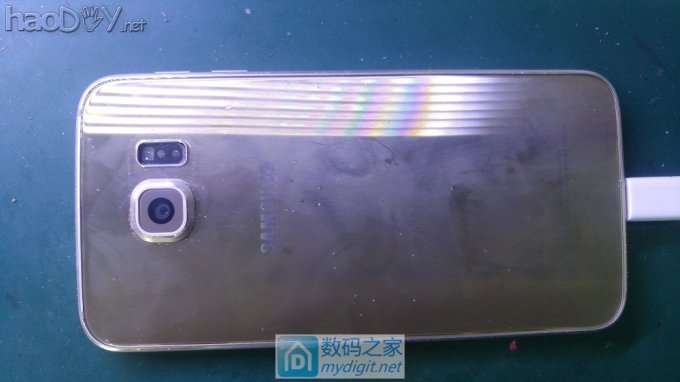

背面

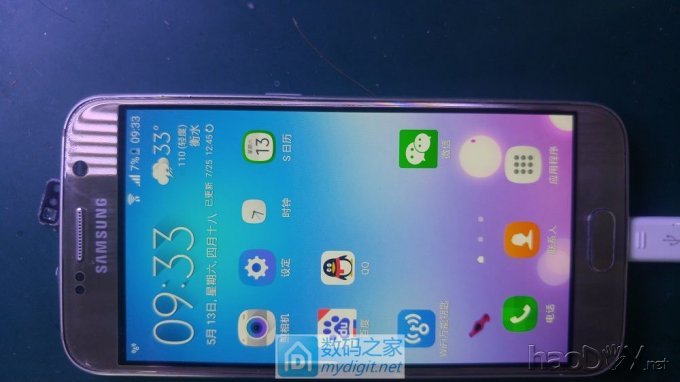

开机，看到黑边了吧！

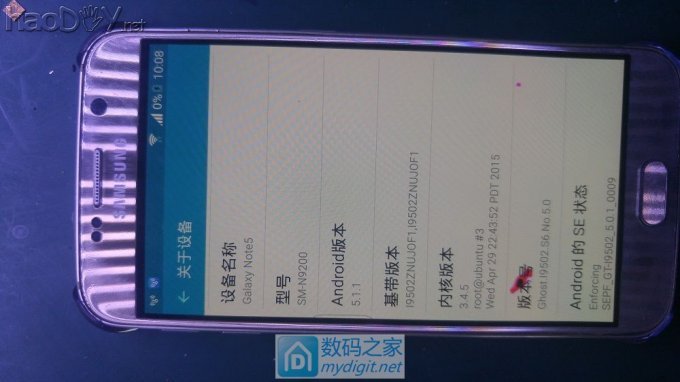

设置-看到没，成了NOTE5了，基带还是I9502

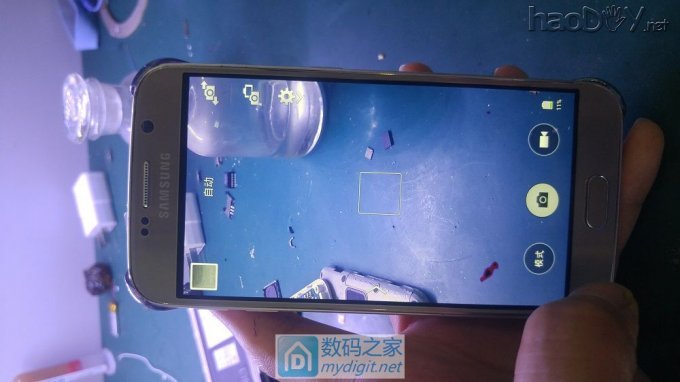

照相

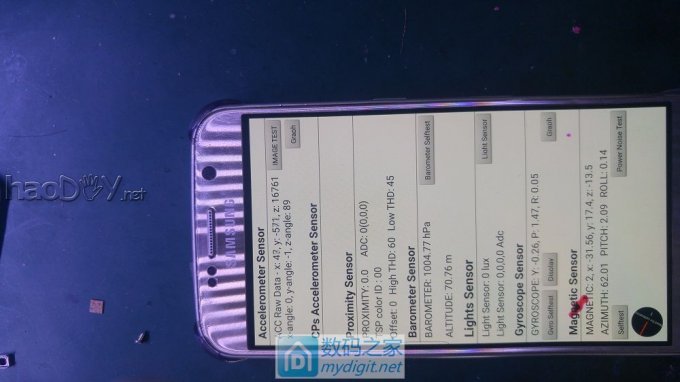

手机测试，传感器都正常

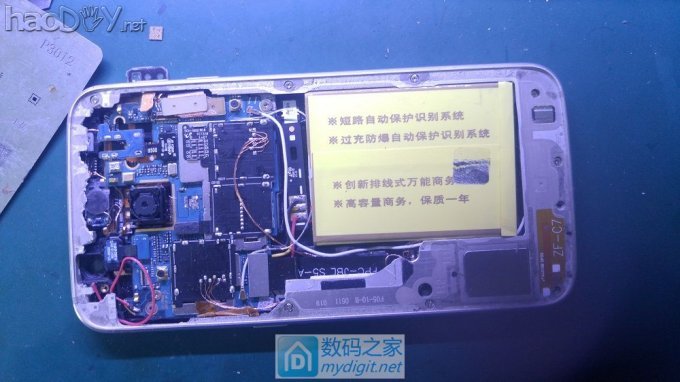

下面开始看内部了！！！飞线飞线飞线，满满的都是飞线，毕竟各个原件布局位置都是不一样的

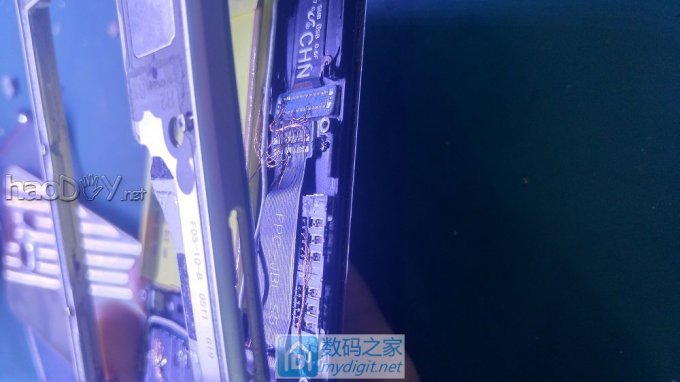

双卡飞线到侧面-到这里了

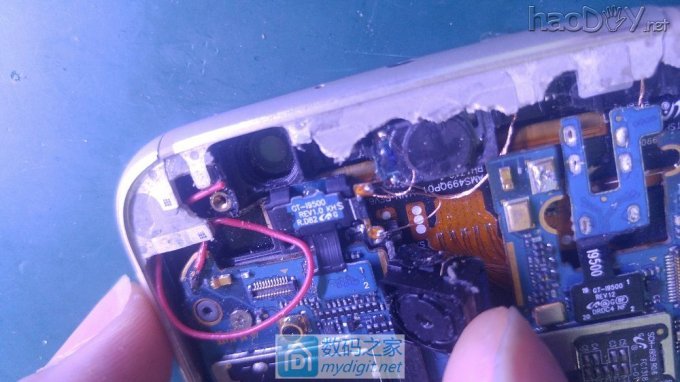

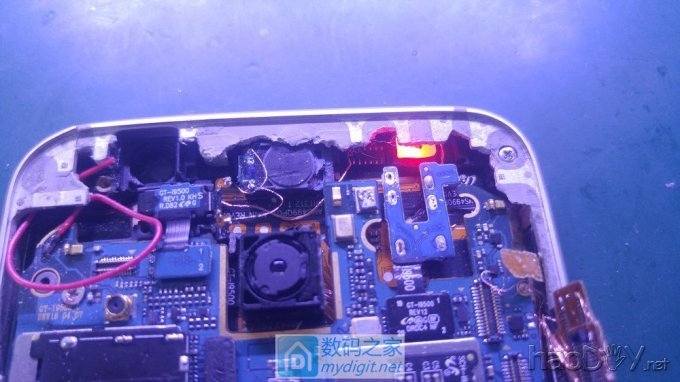

听筒，距离传感器飞到相应位置，这里还有一个指示灯 天线没办法，只能一根电线代替，市区使用正常
因为考虑摄像头位置，主板下移，显示屏这里费了老劲了，线太多太密了！！！这个才能叫焊工

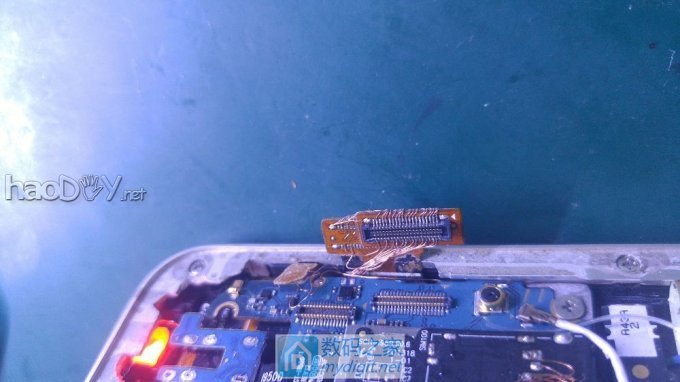

两个屏接口间飞线然后502。显示屏数据直接飞到过孔
尾插小板用的S6的，找一个延长排线，测量脚位，继续飞线 包括充电，USB数据，送话器，HOME键和耳机，还有底部左右功能键和返回键

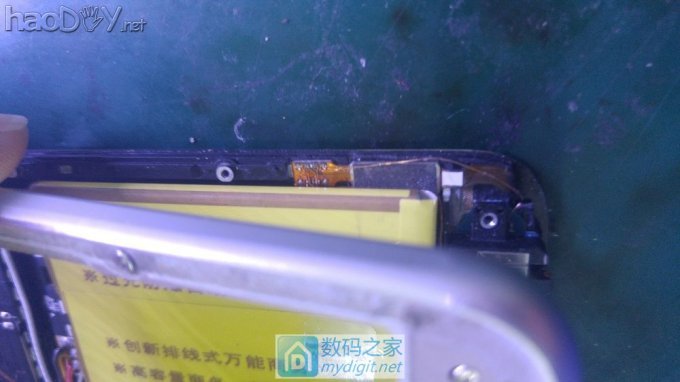

飞线在电池底部，两个触摸键是S4的。正常这个接口在左面，没有位置了，改到了右面。 这样一来两个键反了，经过研究，在系统里改了两个键的属性！
全部完工，总共需要飞线大概两百来根！！！ 飞线虽说不容易，但焊工到家也不难。时间都浪费到各个功能脚位的测试上了。 M币飞一会吧！！！ (责任编辑：admin) |
