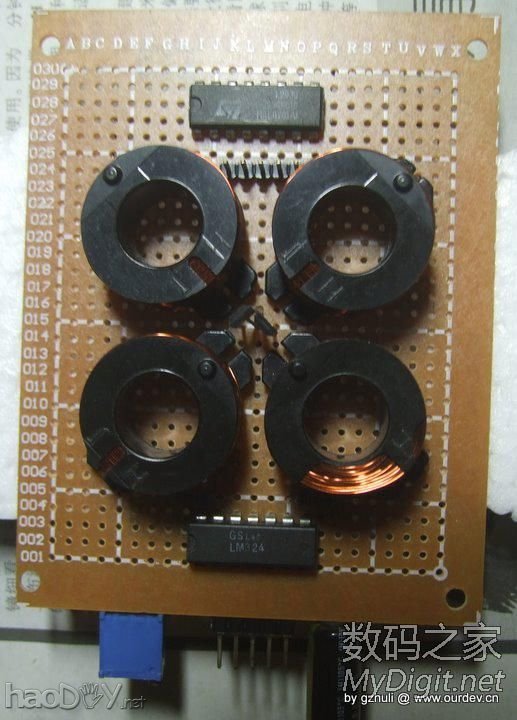

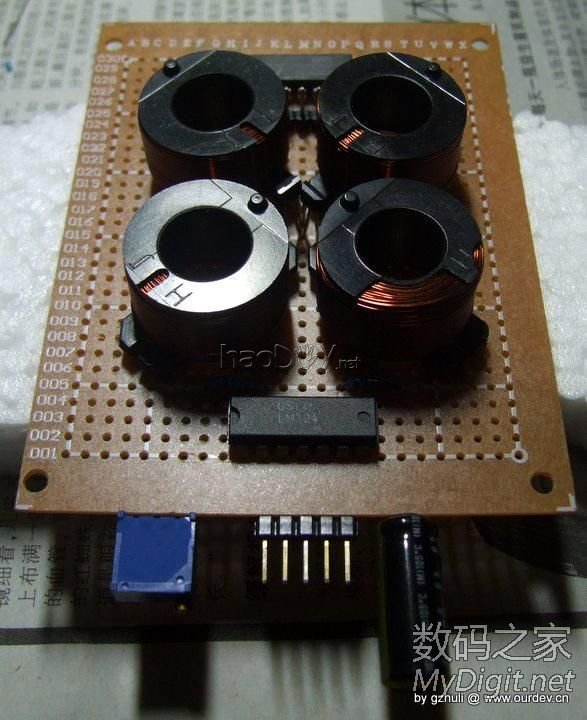

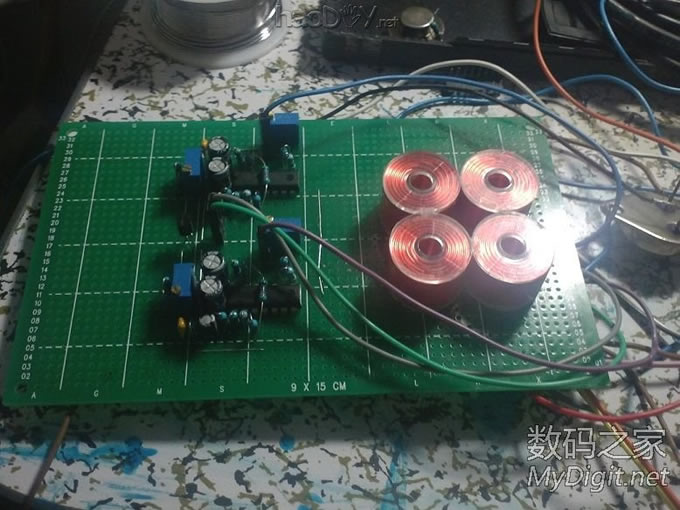

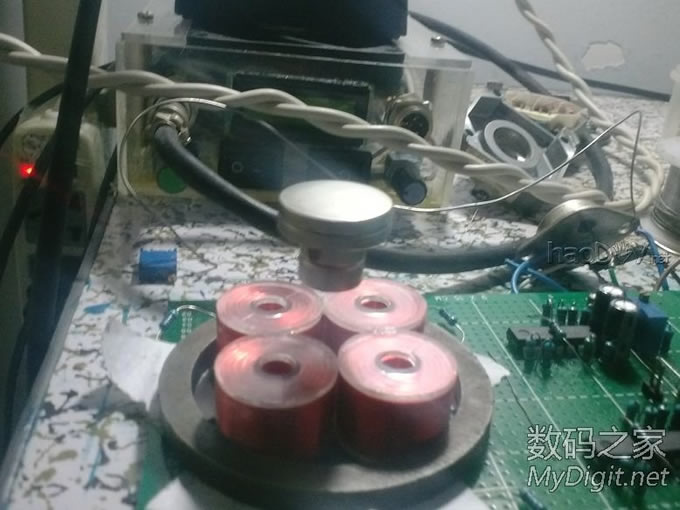

没想到大家还是很喜欢这个小东西的，那就把原理图发上来吧，其实电路我是参考别人的做的，我自己还设计不了这么叼的电路呢。 这个电路是磁悬浮原始版的：磁悬浮原始版  磁浮1.PDF (152 K) 下载次数:440 这个是一个大神修改了的（据说稳定性强）：大神修改版。 Backup of 磁浮2.PDF (134 K) 下载次数:590 （P.S.我用的是原始版悬浮电路+大神修改版浮子检测电路做的。哈哈，综合了一下，因为原始版的那个霍尔双输出开关不知道型号，我就只能用大神修改版的浮子检测电路了。）还有最重要的一点，两个传感器必须垂直放置，高度居中，否则不能悬浮，如果自做的时候发现不能稳定悬浮，先调节传感器位置。如果还不能稳定悬浮，就把传感器三脚的那个电阻换成20K多圈电位器，仔细调整，一般都能稳定悬浮的。 记得第一次看到磁悬浮的时候还是在这个论坛上呢，当时看到那个帖子时被震惊了，那时就下定决心D一个，然后开始找资料，找材料，开始制作。 开始搭第一个电路的时候在高考完，费了好长时间搭完电路，线圈是从变压器拆的，装好之后发现不工作，弄了半天，不成功，后来就半途而废了。 然后上了大学，百般无聊的情况下，又燃起了磁悬浮的心火，重新再D一个。这个是我第一版做的线圈还有电路。当然，失败了。

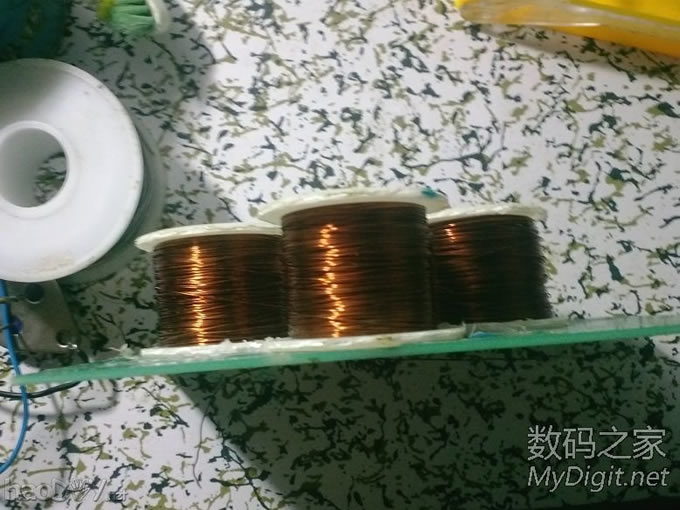

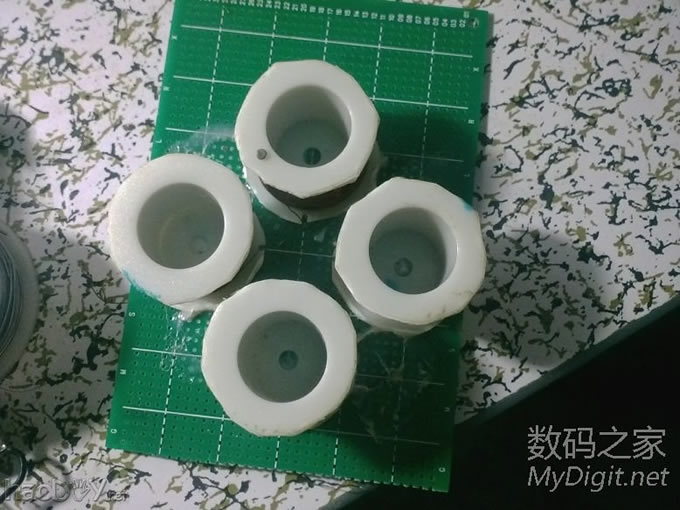

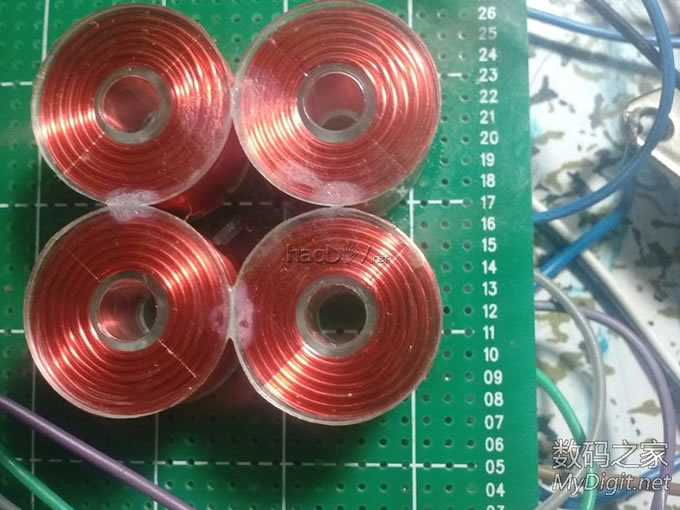

这两个是线圈，自己绕的，不行。失败了。

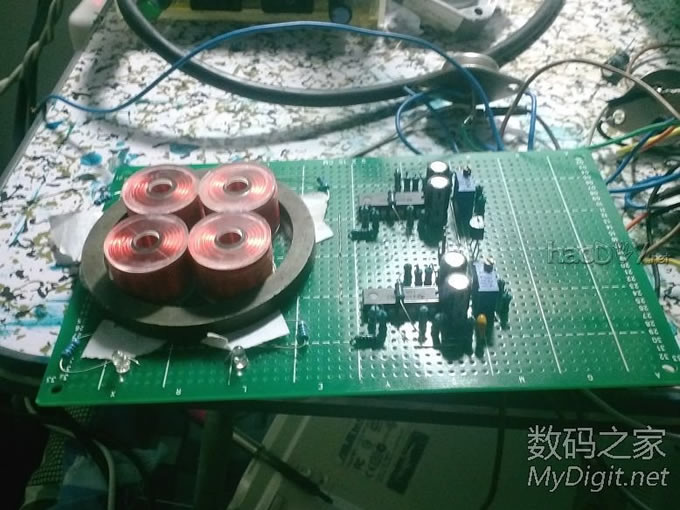

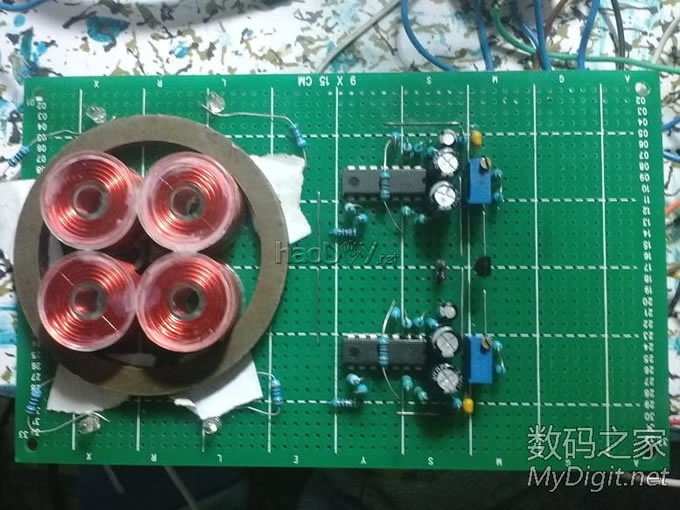

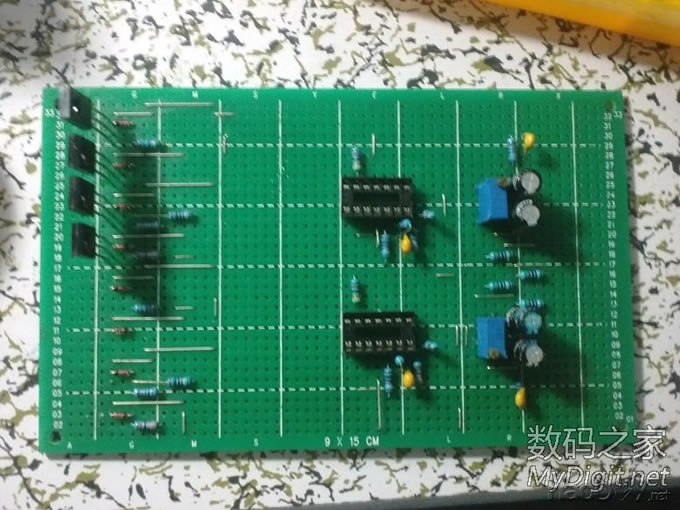

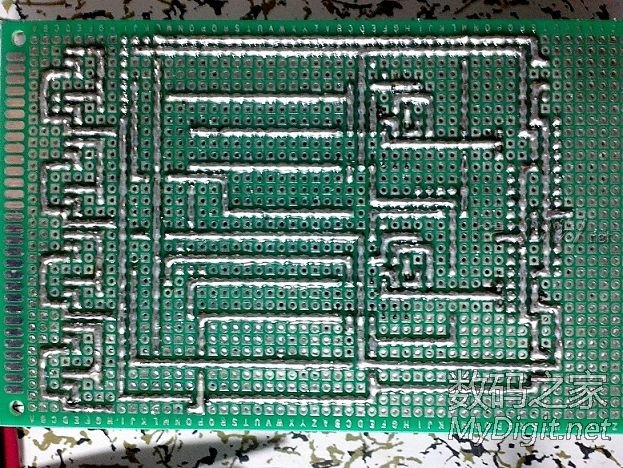

我唯一一块万用板没有飞线的板子。同样，也失败了。 失败了怎么办？只能是再找资料。然后我发现了我失败问题的所在------传感器位置摆放不对。

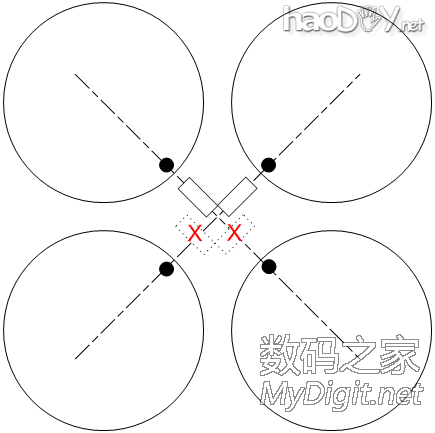

先找到这么一个示意图，

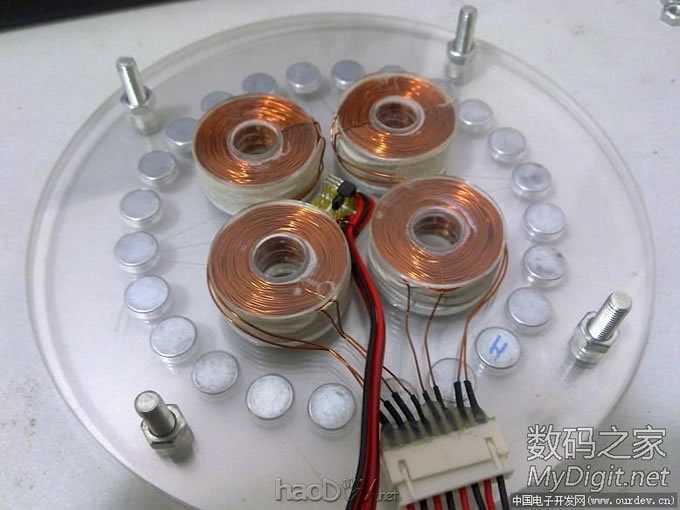

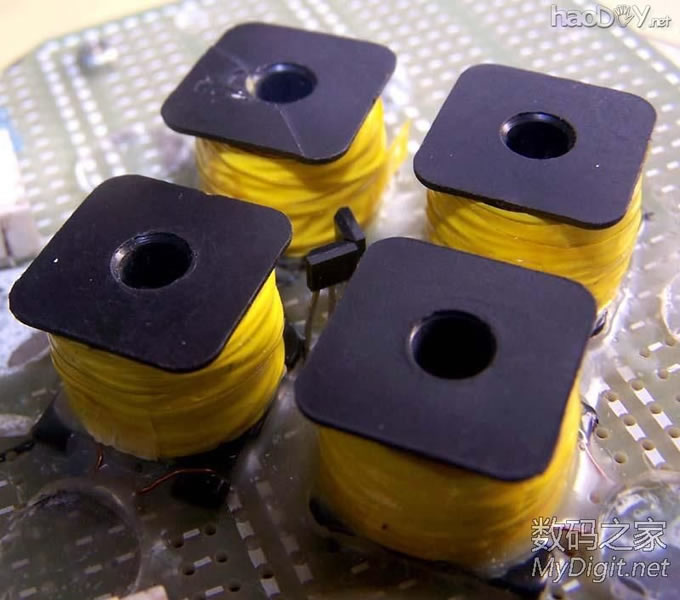

然后找到几个已经成功了的作品，参考了一下人家传感器摆放位置，最后，我的是这个样子：

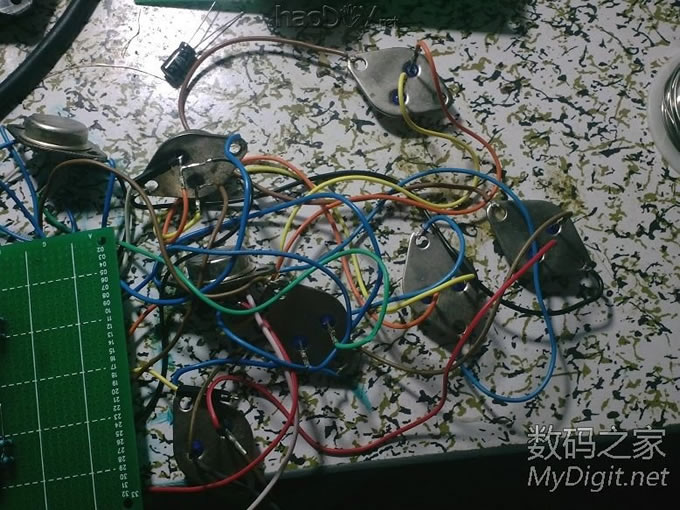

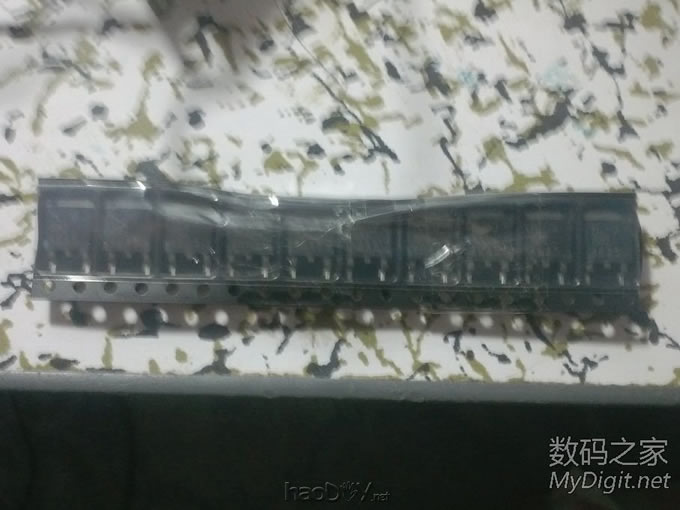

这是一大堆乱的不能再乱的三极管，金封的。用来代替D882/B772。
这是最终悬浮效果：

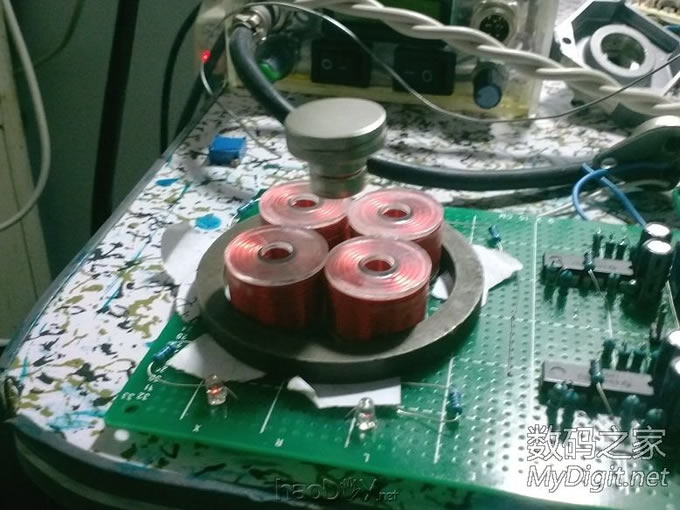

正浮。

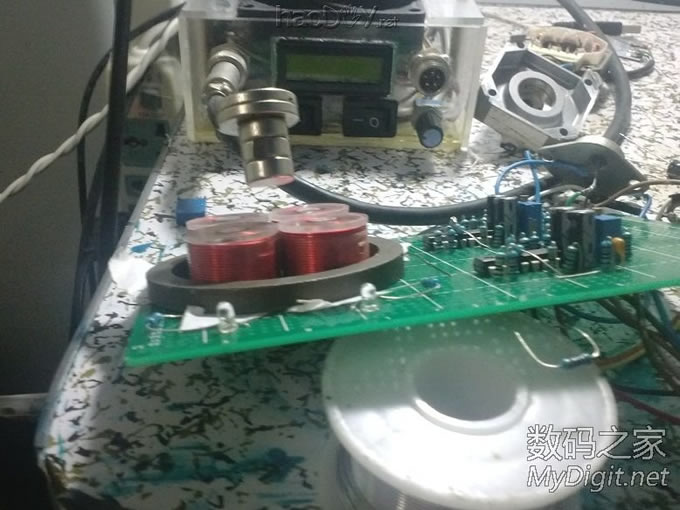

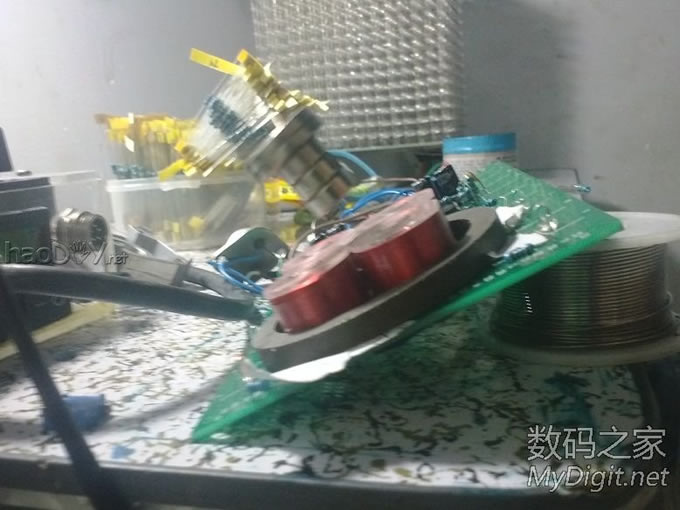

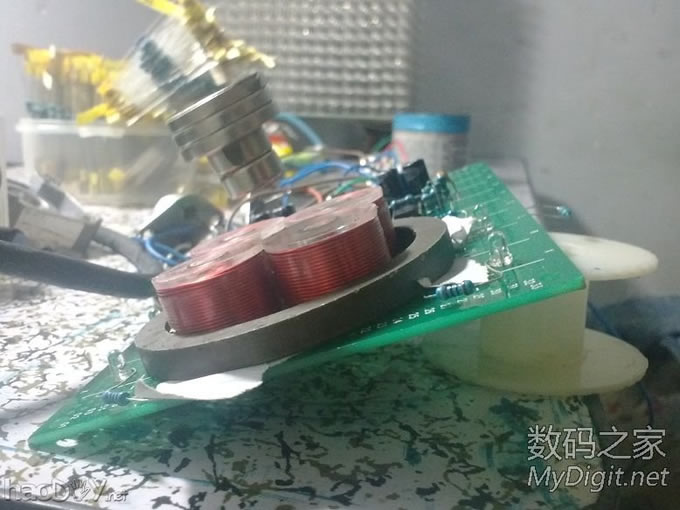

侧浮。
不同浮子。

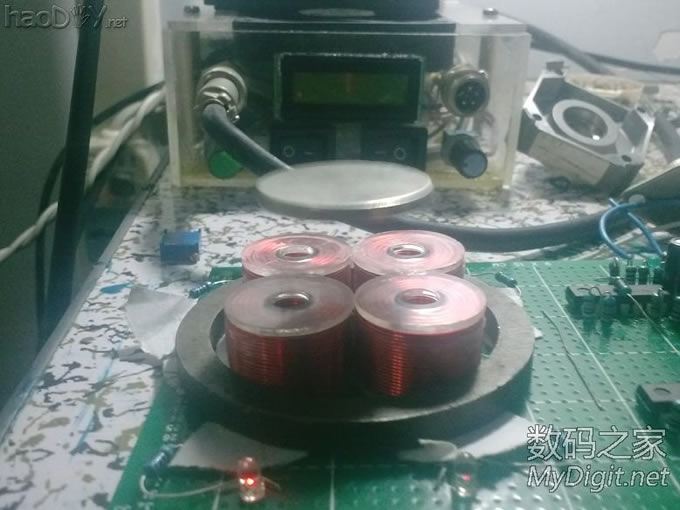

一个大饼也可以浮起来。 看来浮子不一定是上大下小的结构。我这个还是很稳定的，浮子随便放上边就可以稳定悬浮。
