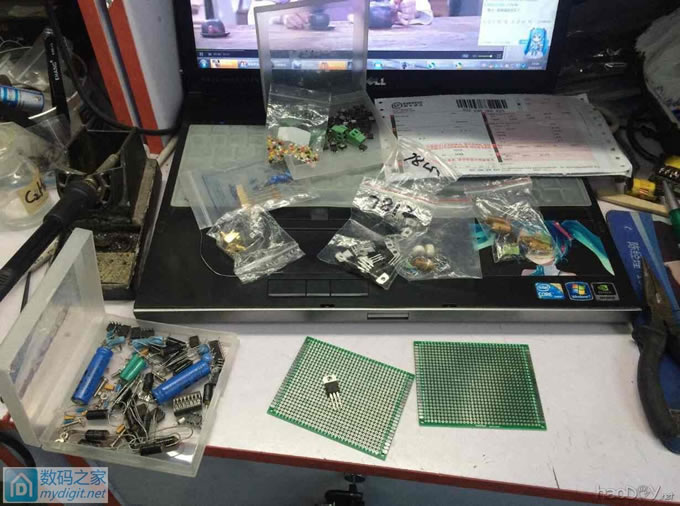

 受朋友的诱惑进了电压基准的坑沿 @kreina 于是乎有了下面这个蛋疼的LM399电压基准制作电路采用399手册中经典的电路LM399 稳压7V输出运放升压10V 电阻使用0.01高精度电阻（可能对于玩电阻的人来讲咱这个电阻根本算不上啥高精度吧 下面开始上图 这是备件 乱七八糟的零件 还要感谢@kreina 特意送来的液态钽电解电容 情怀满分

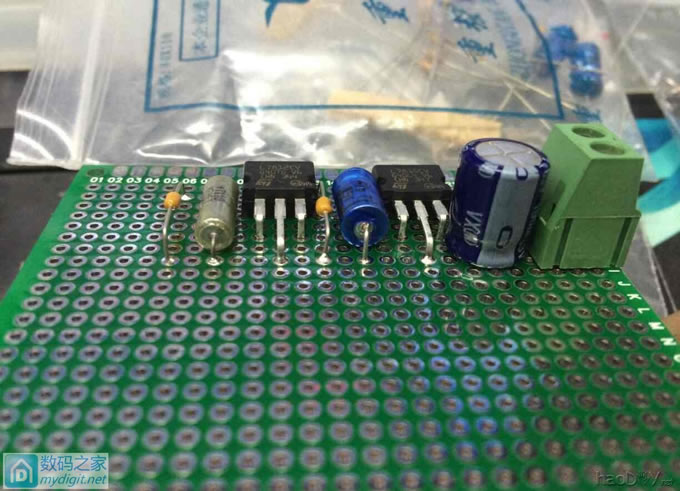

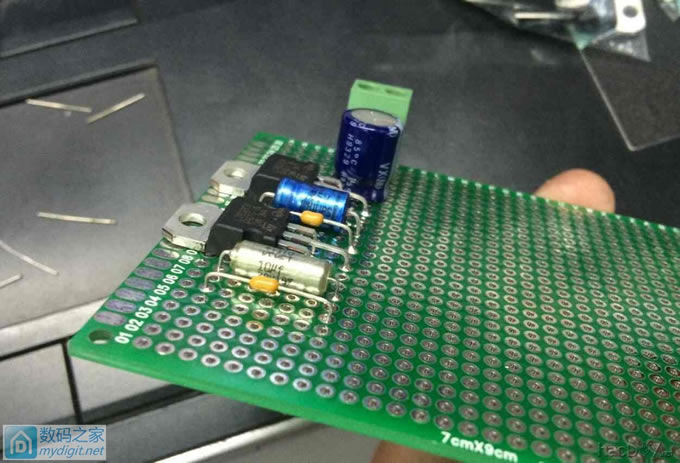

焊接电源部分 设计采用16~24VDC输入 整流部分不在板上设计减小交流干扰 7815+7812两级LDO 每一级输出都有电解电容和0.1uF独石电容滤波 7812输出供电给399的内部稳压管做基准电压输出 7815给399内部加热电路供电

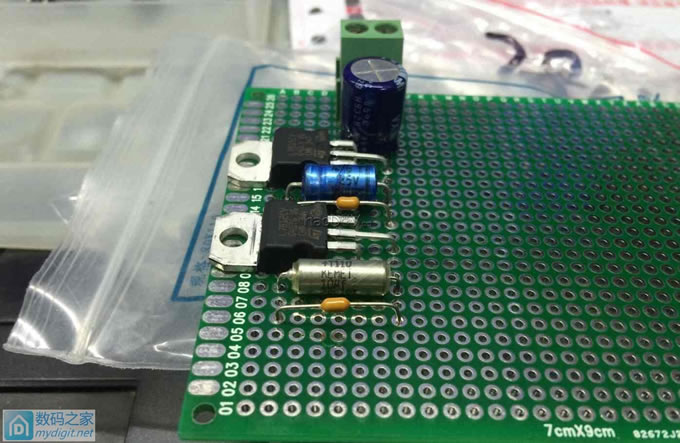

换个角度

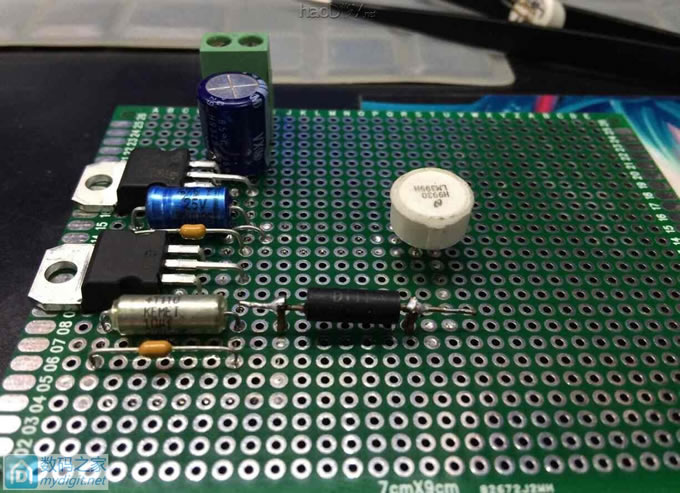

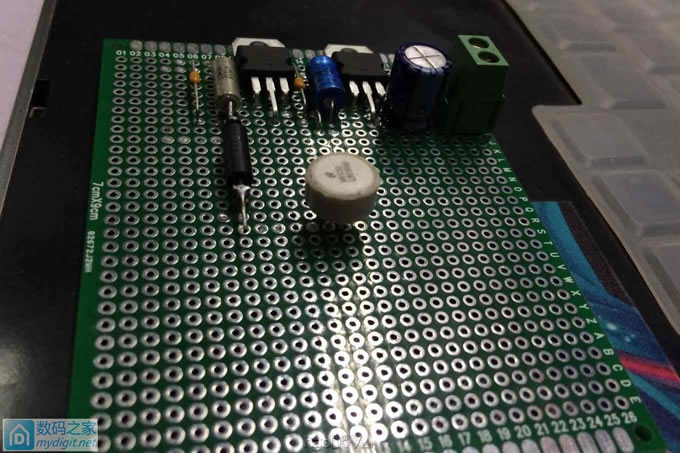

装上399和399内部基准配套的电阻 这里使用的是8K 0.01%的电阻
换个角度看下

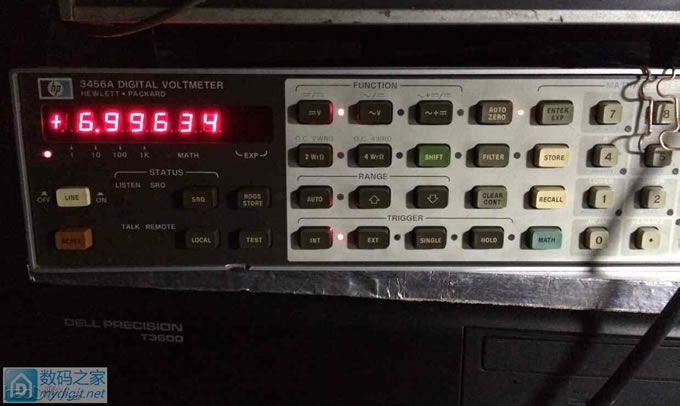

一下午陆陆续续的有客户来报修机器没做完 只做到7V基准这里 晚上带回家看看7V稳定性如何 到家接上3456A看看 预热过后稳定维持在6.99634V不动 很好 可以进行下一步10V基准制作了

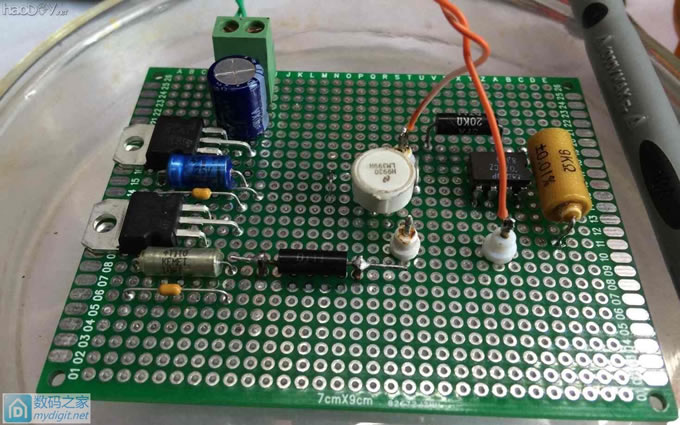

第二天焊接运放升压部分 忘记拍照了 反正就这么几个零件 陶封的OP07精密运放+两个分压电阻 20K和9K 都采用0.01%的精密电阻 基准电压输出使用铁氟龙镀金穿心隔离座（纯属装逼用的 在这里没啥实质性的用途

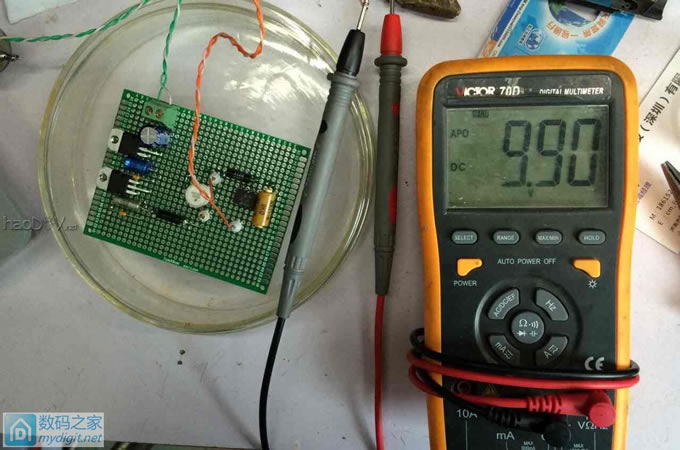

通电用烂表看看正常输出否 卧槽 9.90 闹哪样 这破表太不准了吧 还是晚上用3456看看吧

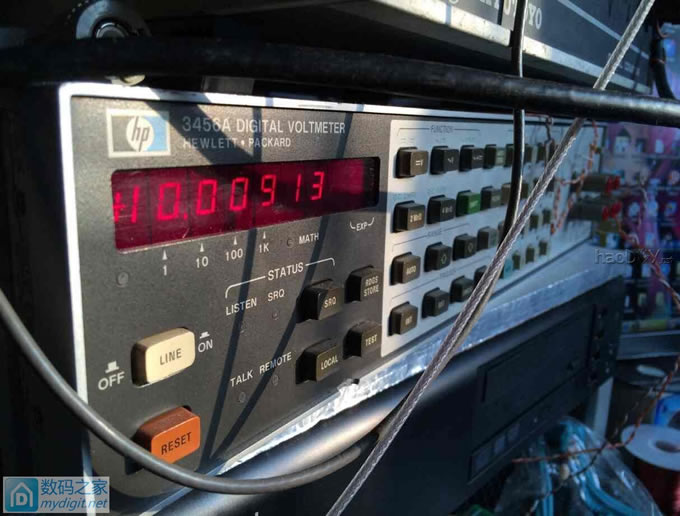

下午下班回家 3456伺候 10.00913很稳定 OK成功了 估计老化个两年左右就能到10.00000V输出了 哈哈哈哈哈哈

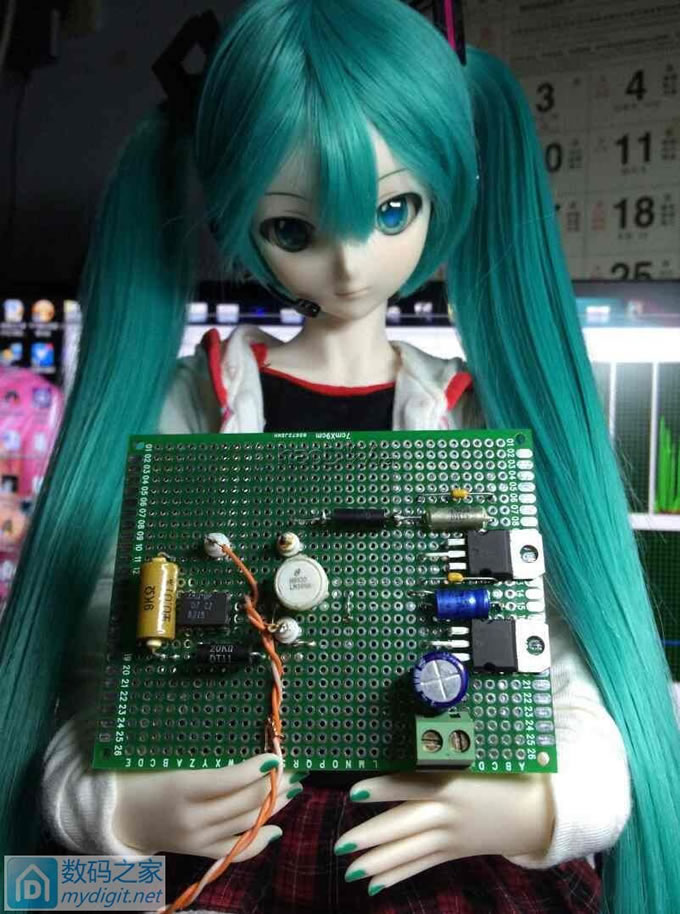

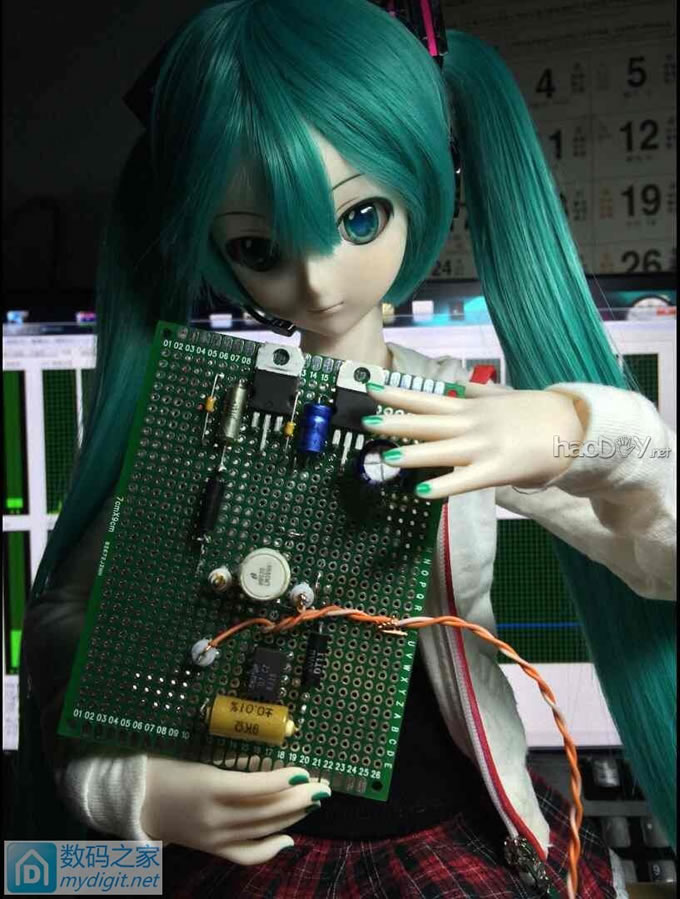

接下来...................蛋疼一下 看看这块集众多情怀于一身的板子（miku是前几天刚从霓虹国买来的 EMS直送 Volks DollfieDream 1/3 初音未来
蛤蛤蛤蛤蛤蛤蛤
全剧终 有砖轻拍 [s:9][s:9][s:9]
