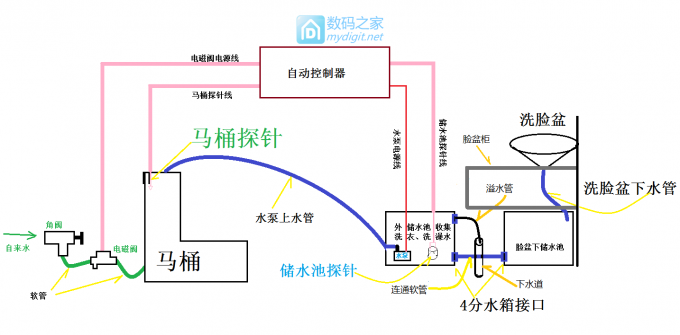

废水二次利用，卫生间节水装置 摘要： 本装置将卫生间洗衣、洗澡、洗脸废水二次利用，达到节水的目的。装置主要由废水存储池、自动控制器、上水水泵、电磁阀部分组成。废水存储池用于收集废水；自动控制器用来监测水位并做出水位指示、控制水泵自动上水、控制无废水时打开电磁阀自动恢复自来水供水；上水水泵用来将废水抽到马桶；电磁阀负责没有废水时接通自来水恢复正常供水。本装置易于取材，成本低廉，方便个人改造安装。 需要用到元器件，总揽图。 总揽图

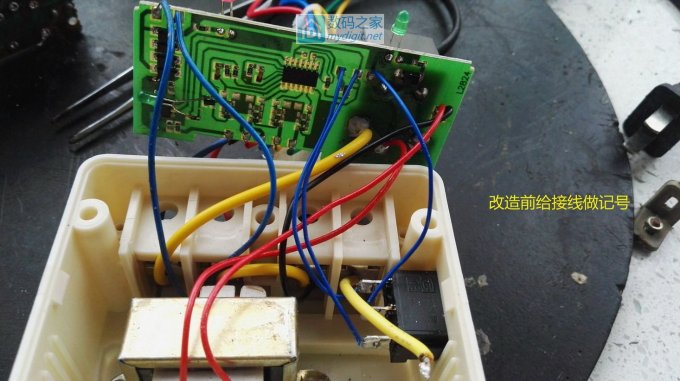

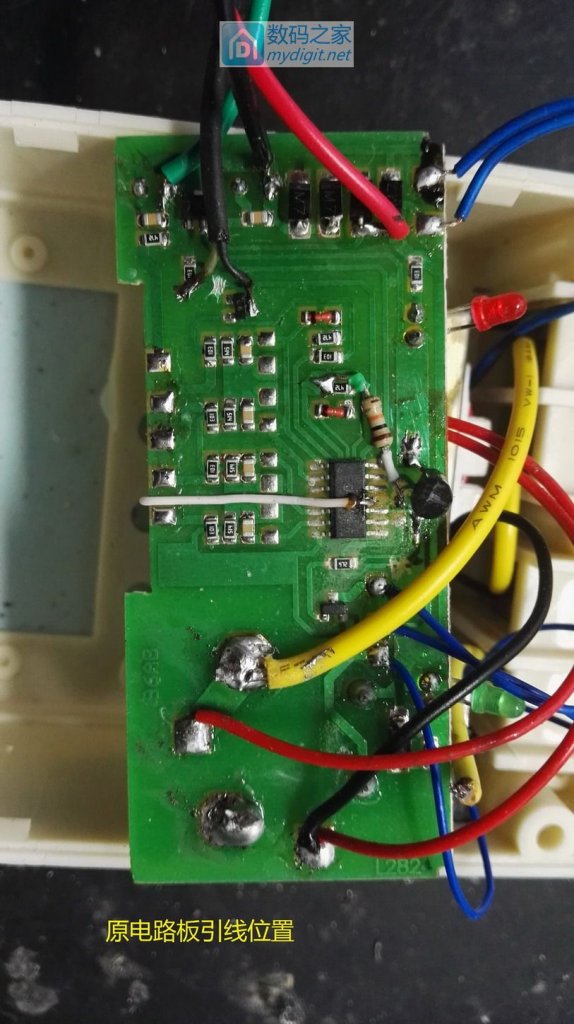

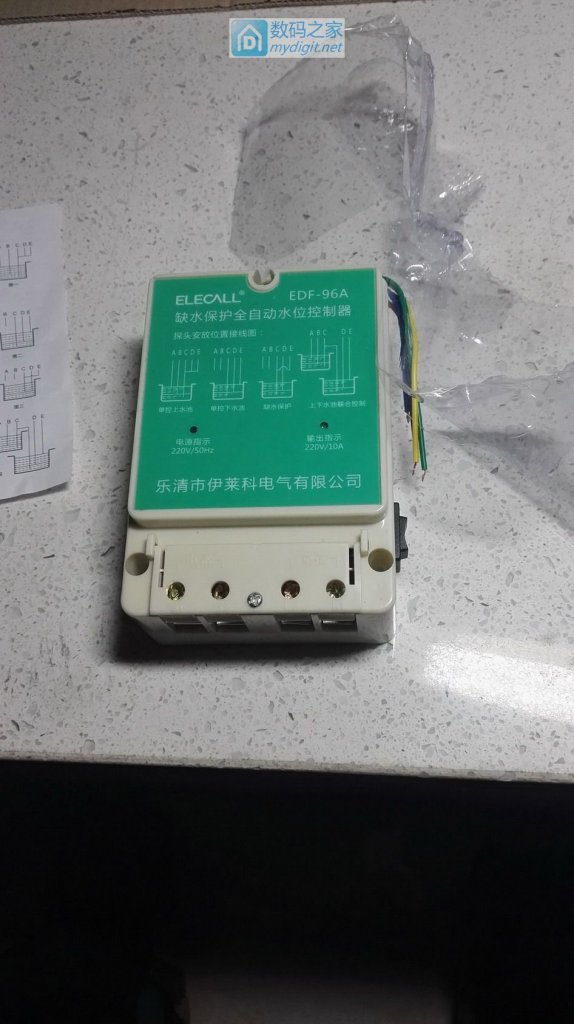

控制器（需要改造）

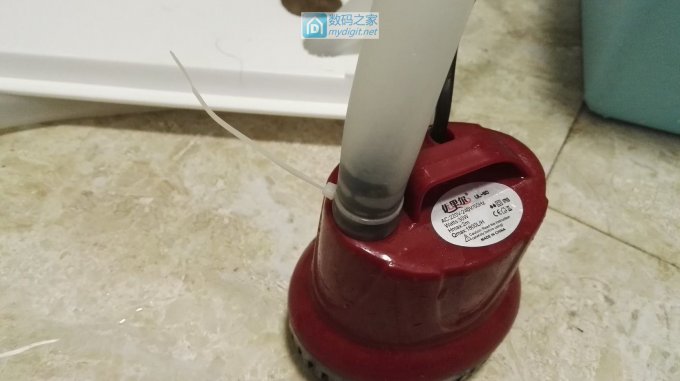

上水用的水泵

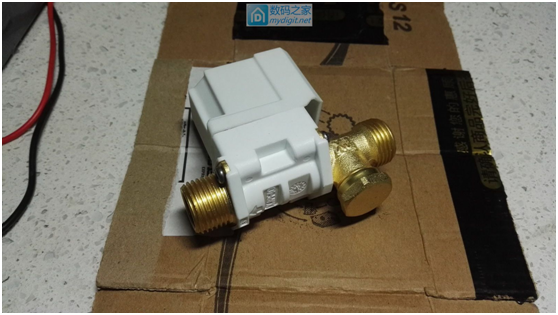

电磁水阀

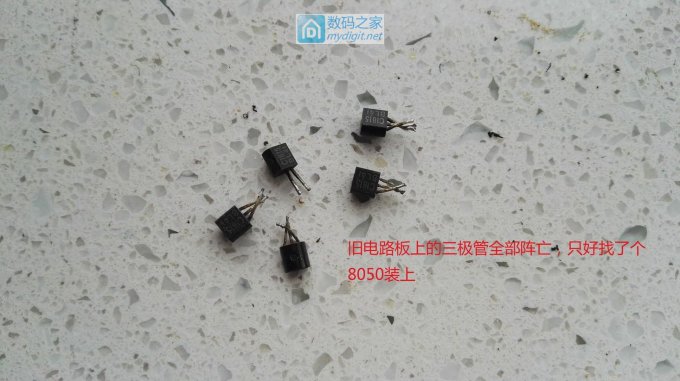

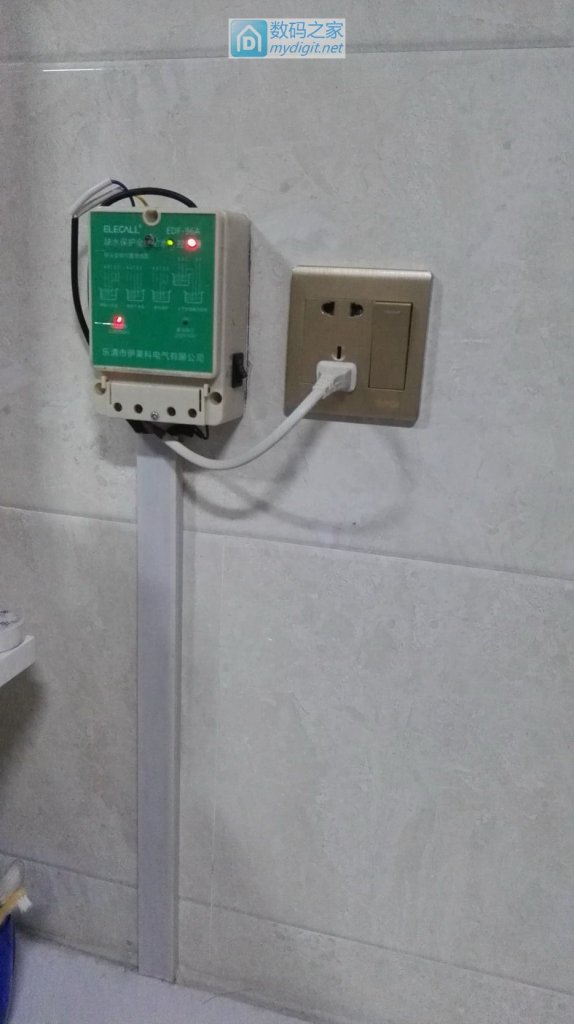

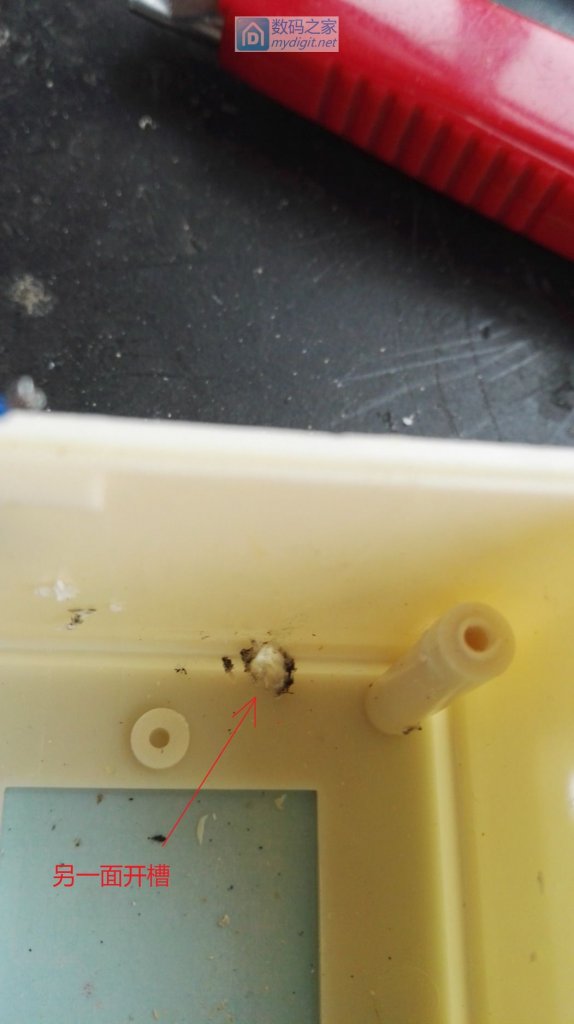

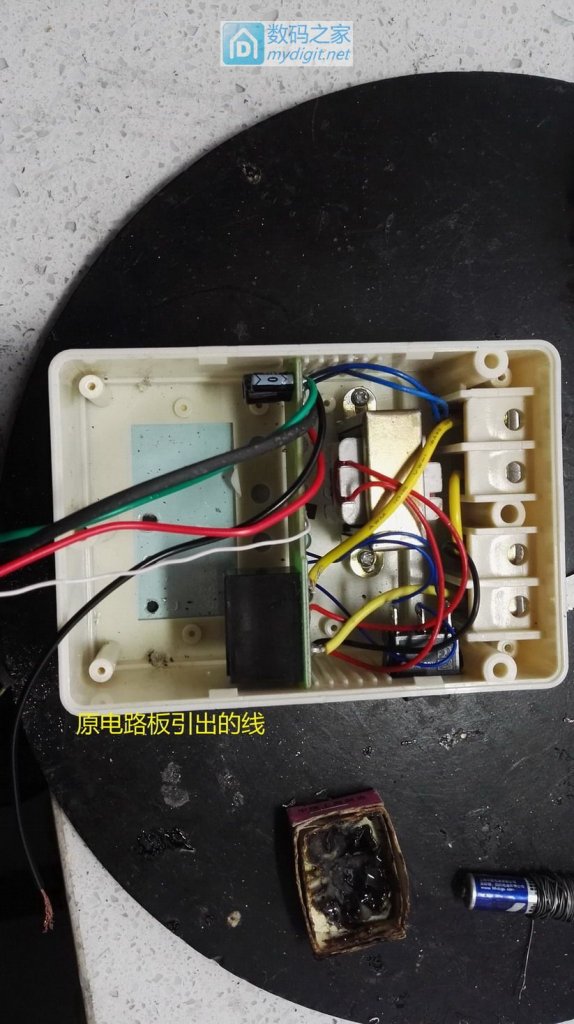

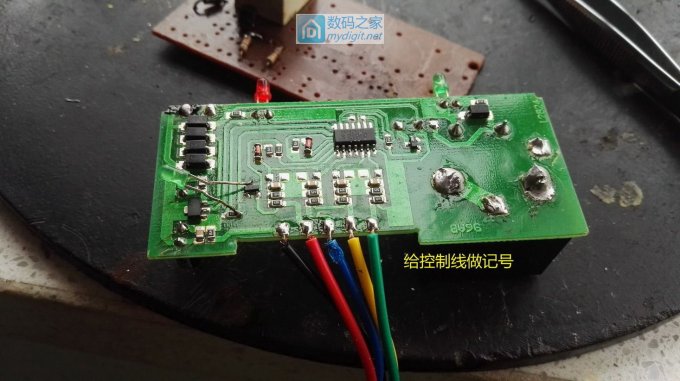

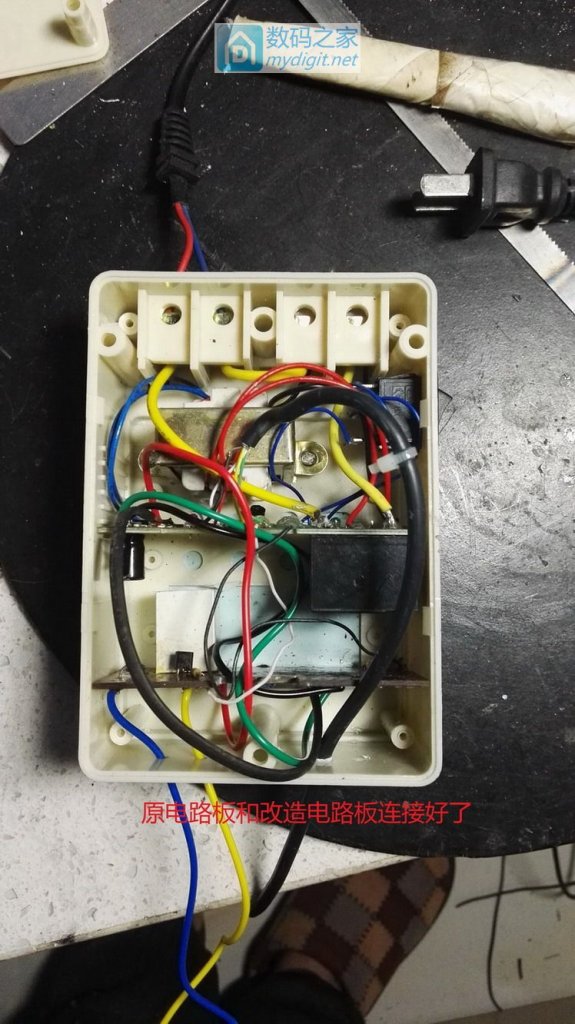

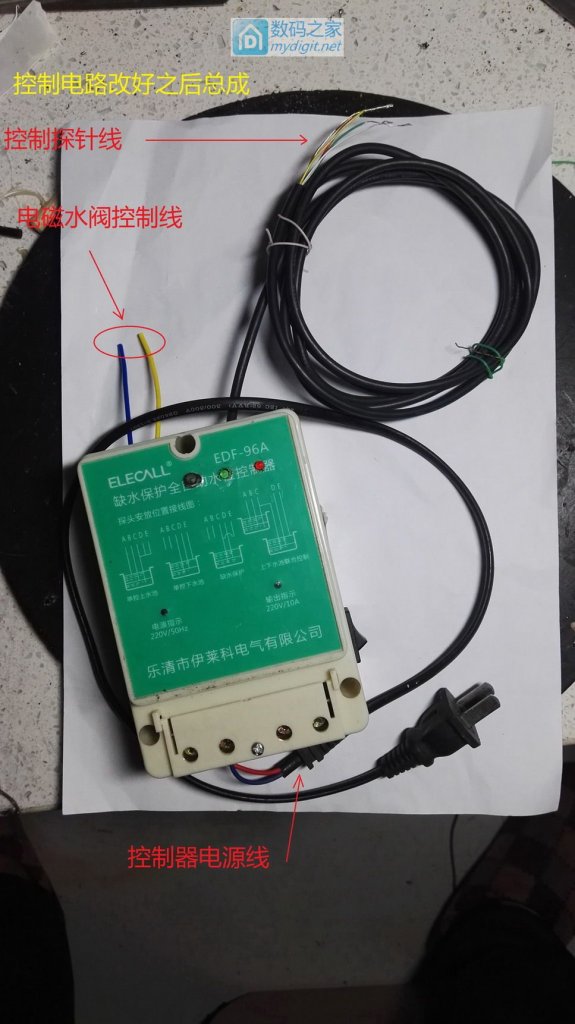

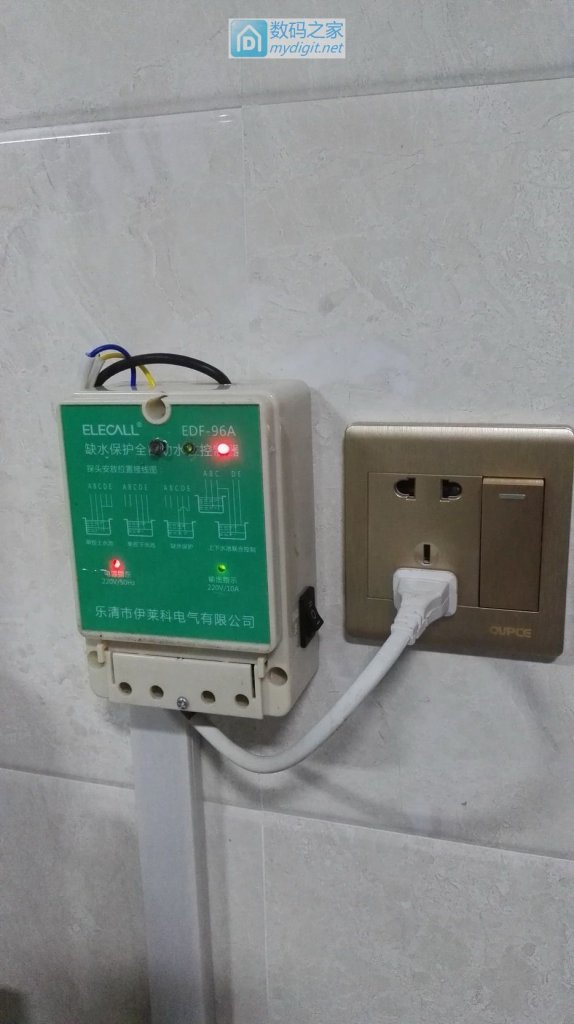

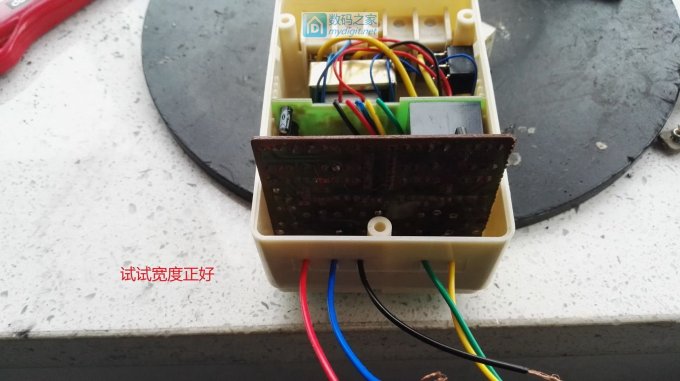

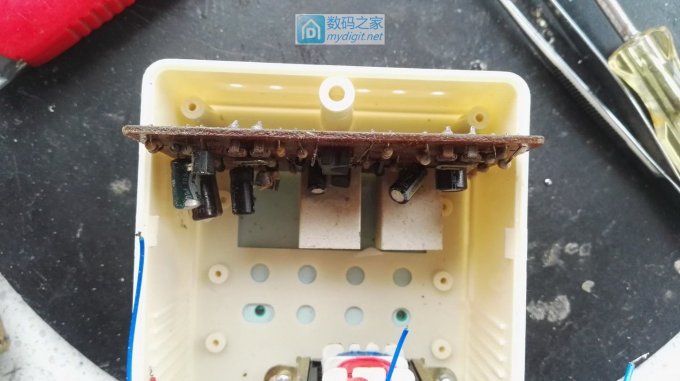

改造好的控制器
改造好的控制器

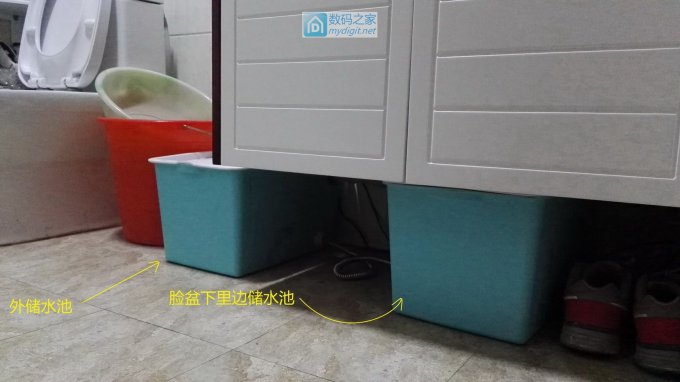

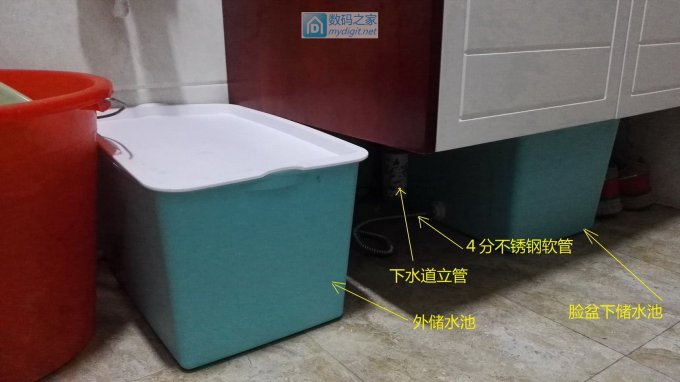

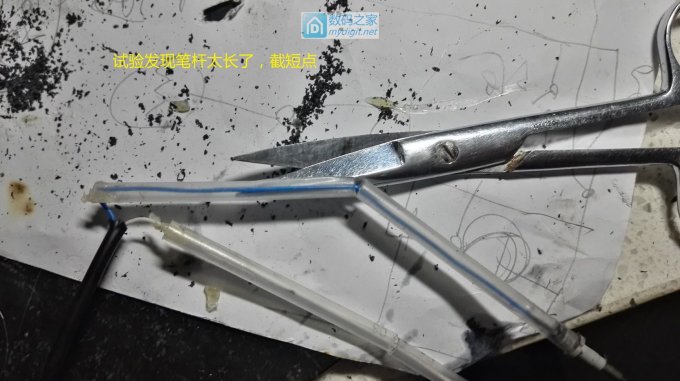

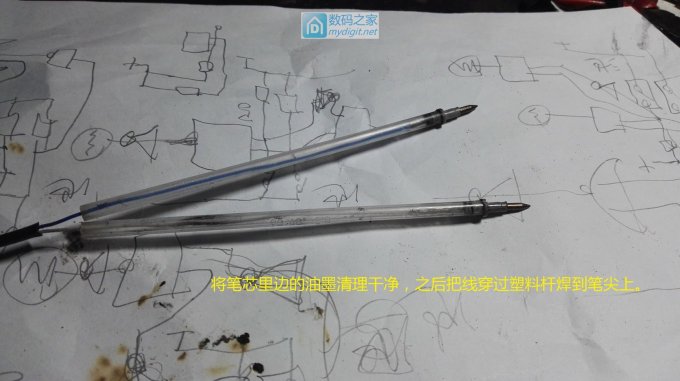

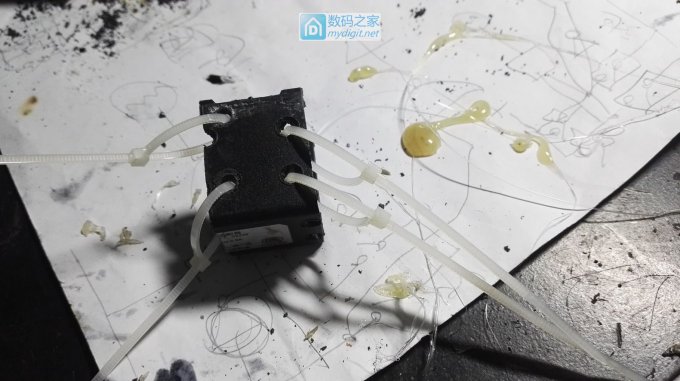

内外储水池
内外储水池

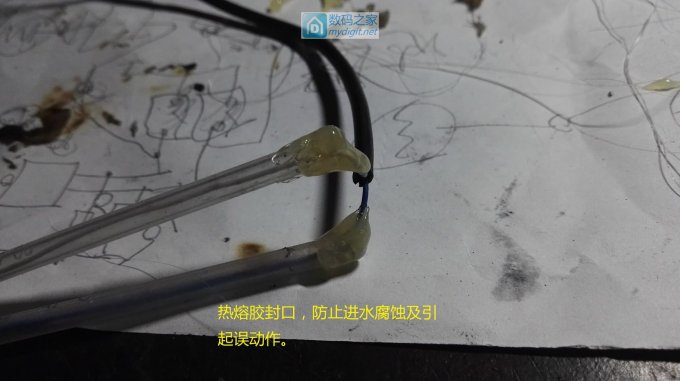

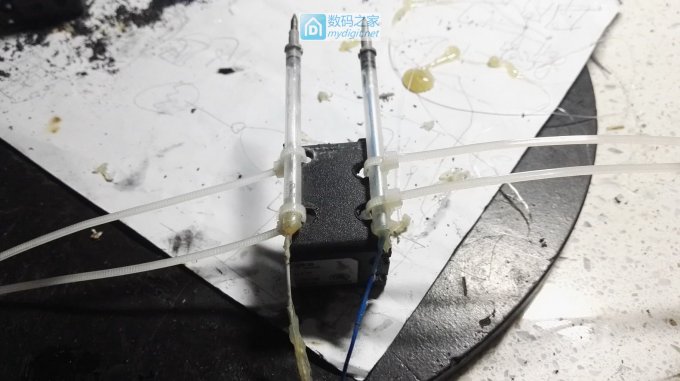

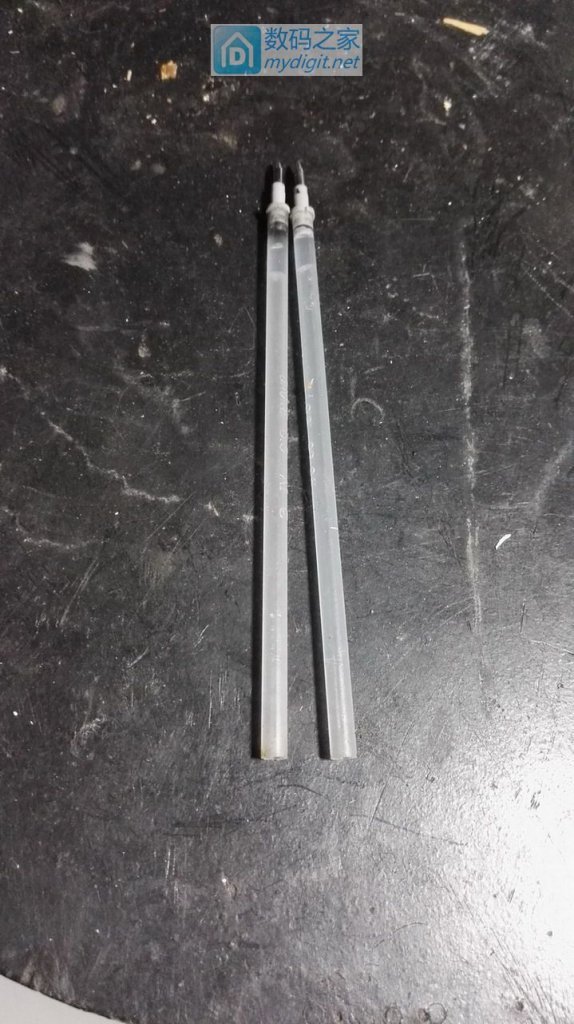

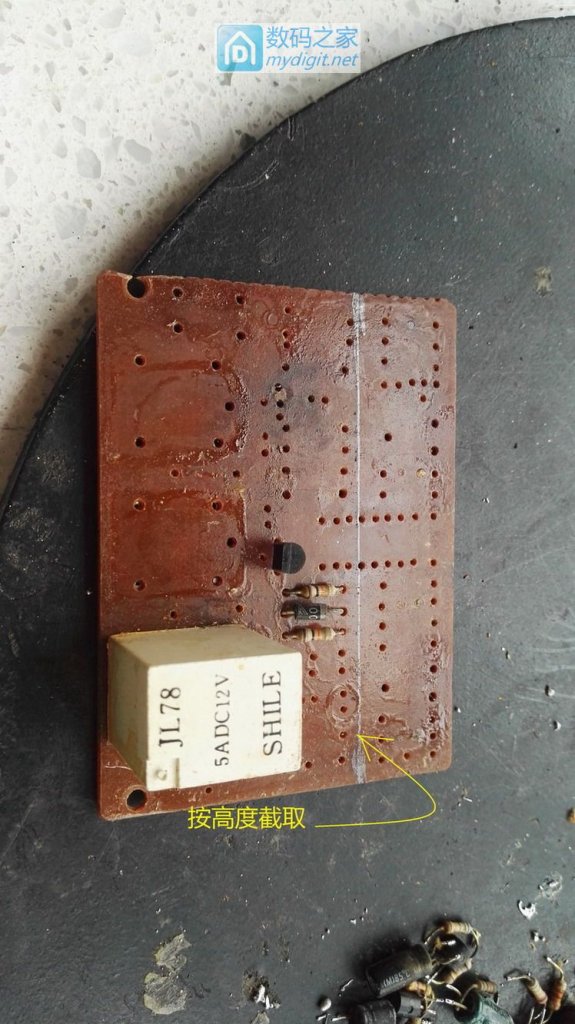

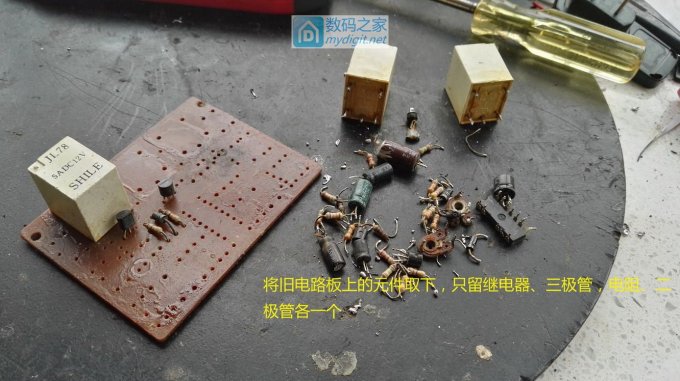

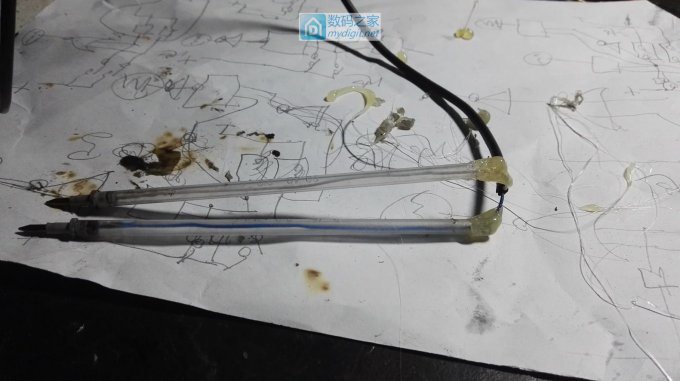

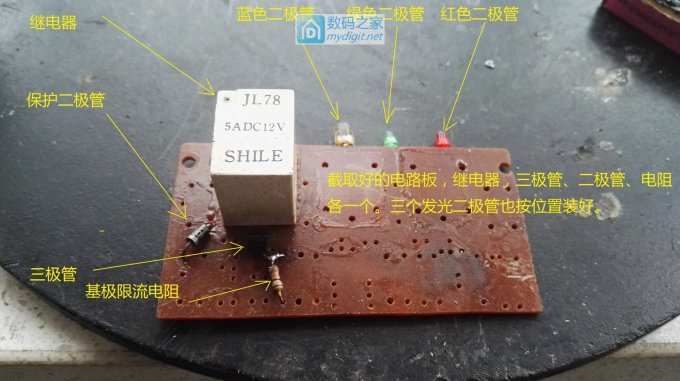

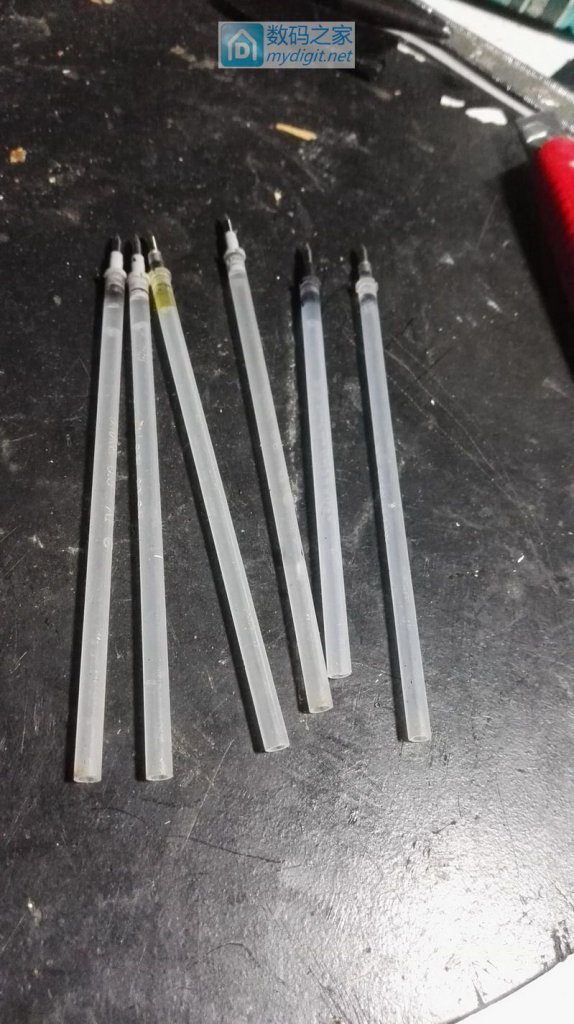

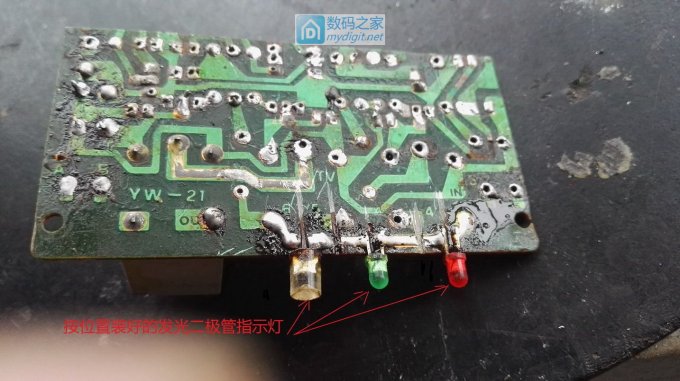

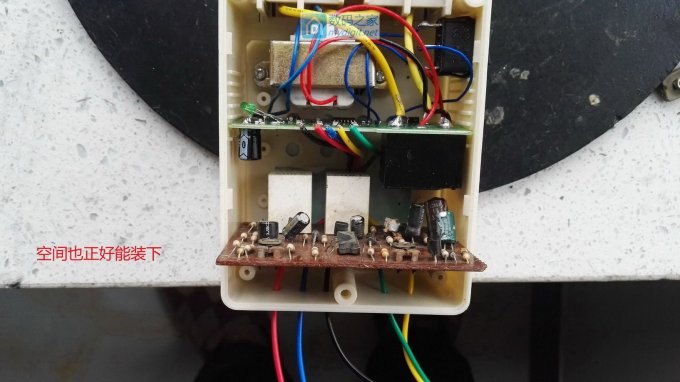

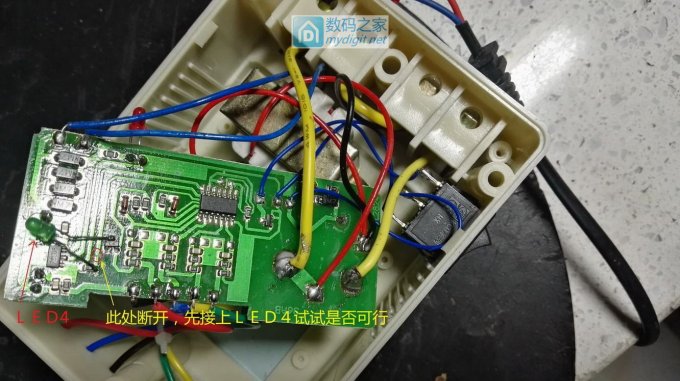

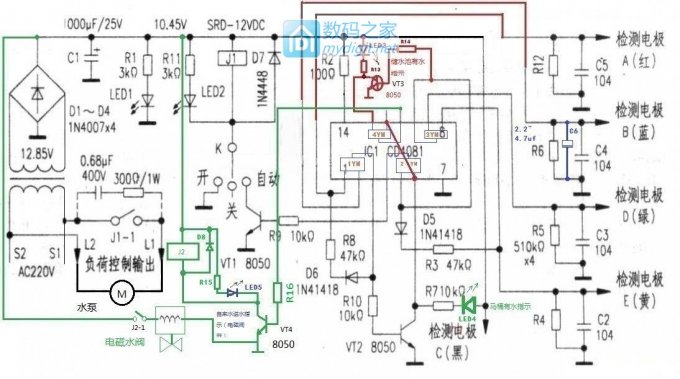

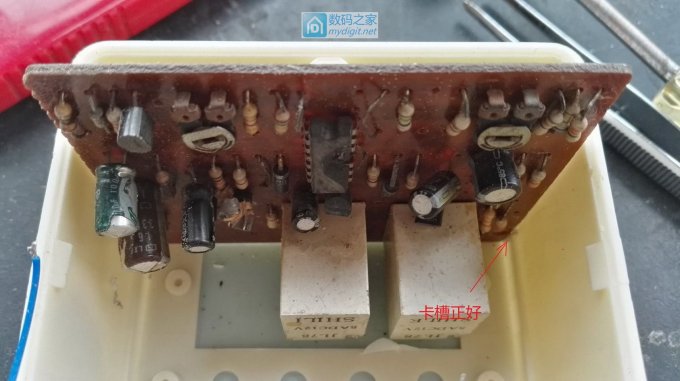

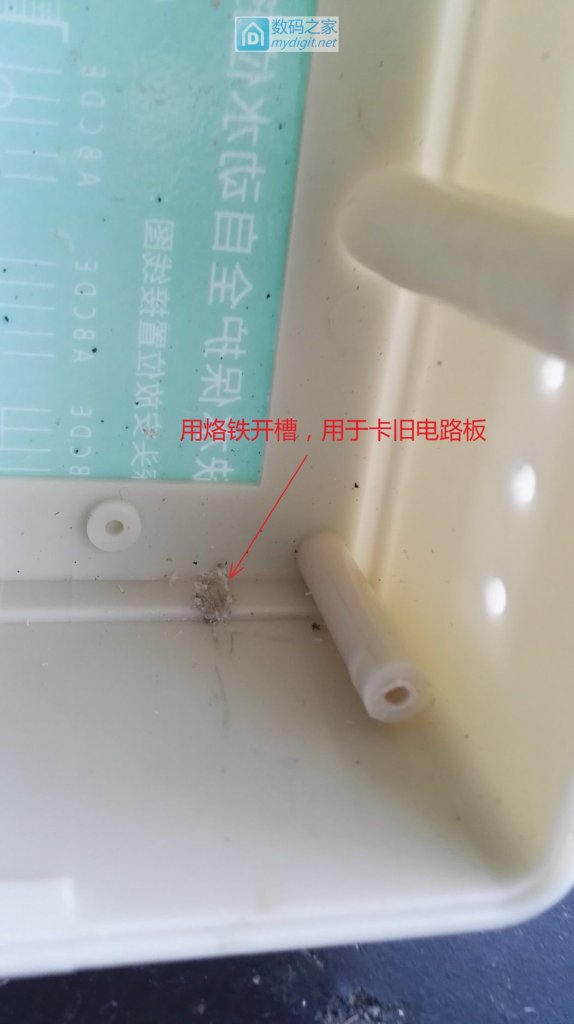

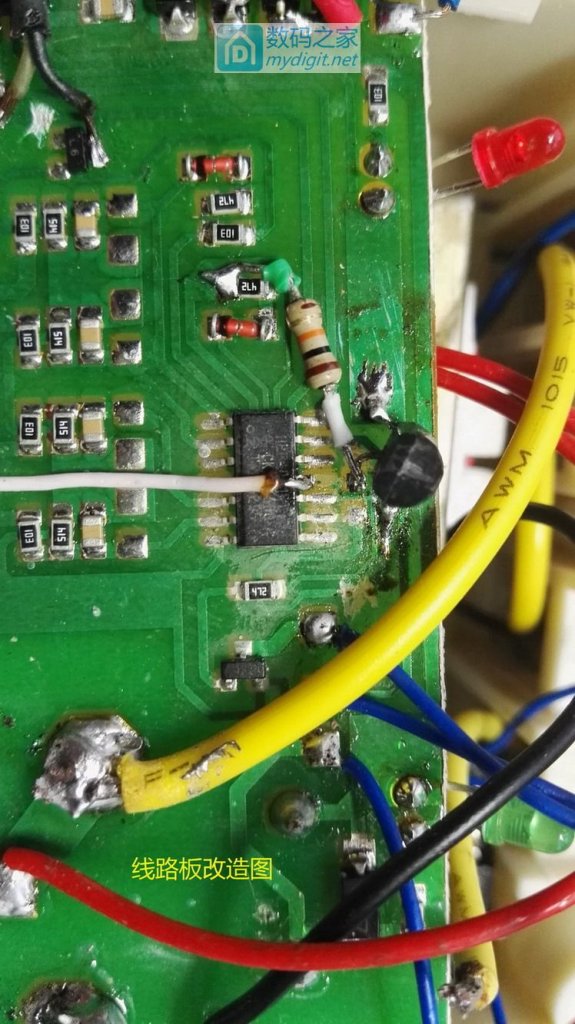

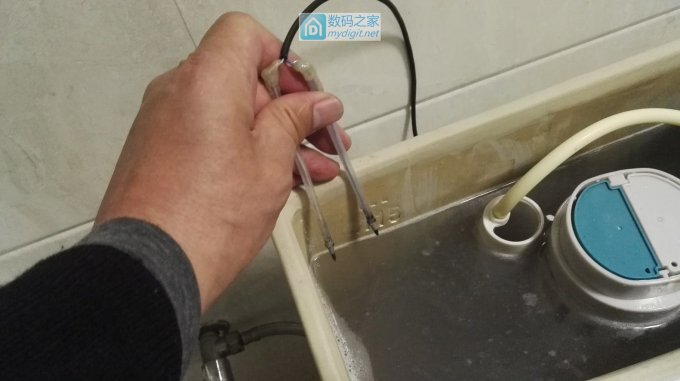

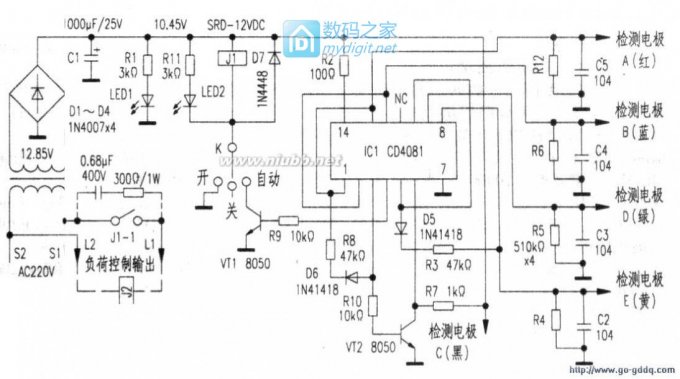

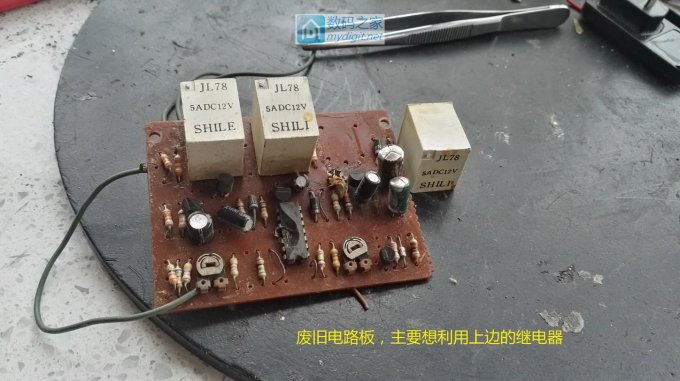

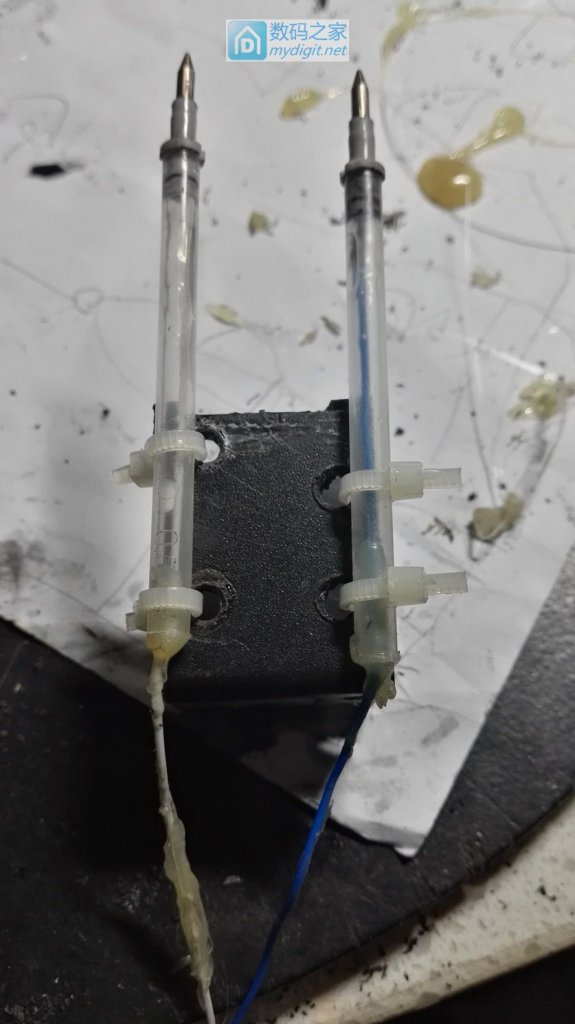

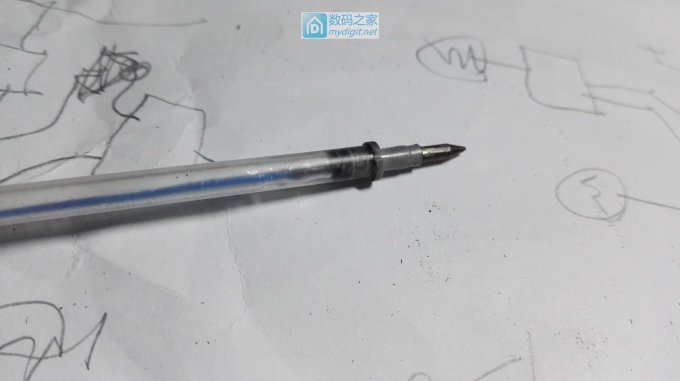

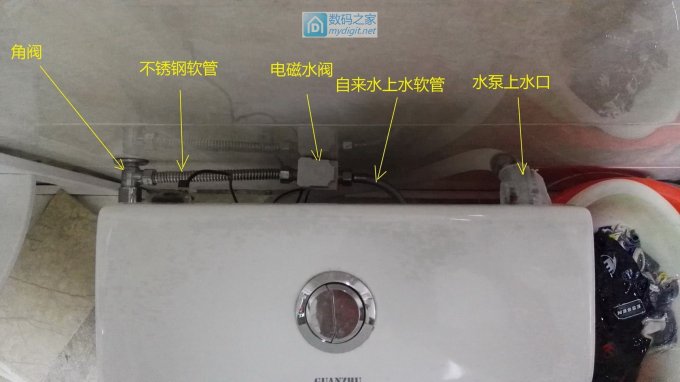

马桶部分  前言： 生活中，洗衣、洗澡、洗脸等废水都直接排走了，如果能将它们收集起来冲马桶，日积月累可以节省很大费用。（我们小区6楼以上还要拿二次加压费，每方3.88元）从网上看到，也有注意节约的朋友把废水收集起来然后用盆直接冲马桶的，也有发明安装各种节水装置的，但直接用盆冲太不方便了，有些装置太复杂，费用比较高，个人不容易实现。在已经装修好的楼房里，安装这种节水装置，还要考虑到经济实用，美观大方，取材容易，不占地方，否则，安装这装置也就意义不大了。 一、改造自动控制器 开始想法是自己设计线路，购买元器件组装，用或非门CD4011实现自动控制，线路设计好后，准备购买元器件时，发现网上有卖类似功能的水塔自动上水控制器，少加改造就可以使用了，于是决定用现成的控制器改造，省时省力省费用，还有很重要的一点是成品有一个漂亮的外壳。 水塔自动上水控制器核心是CD4081两输入四与门数字电路，（为便于查看理解，本人在原来的原理图IC1里边，加了4个与门符号，分别用1YM、2YM、3YM、4YM表示）其原理请参考这里https://wenku.baidu.com/view/d76d9efeba0d4a7302763a8e.html 原电路原理图：  改造原理图如下：  （一）重点介绍一下改造部分 1、在R7与电源之间加装绿色LED4，用于马桶满水指示。 2、增加R13、R14、VT3、红色LED3用于储水池有水指示，并与与门4YM（原电路4YM空闲着没用，正好利用起来）结合控制电磁阀在储水池没废水时恢复自来水供水。 3、增加R15、R16、VT4、D8、蓝色LED5、继电器J2，用于电磁阀工作指示，打开电磁阀恢复自来水供水。 4、连接IC1的16脚 与12脚，与4YM与门结合控制电磁阀恢复自来水供水。 5、增加电解电容C6，用于减少水面波动引起的误动作。（节省一根探针） 原理图上绿色部分及三个颜色的发光二极管指示灯，安装在另一块废旧电路板上。 （二）改造部分的工作原理 因为马桶和储水池工作的时候只有满水和无水两种状态，不用检测水位高低，所以只用两根探针就行了，将AC电极接在一起与B电极用于检测马桶是否有水，将CE电极接在一起与D电极用于检测储水池是否有水。 装置工作状态有以下4种：（请参考两输入与门真值表） 1、 当马桶满水时，AC与B靠水电阻连接使1YM两个输入端（IC1 1、2脚）都为1电位，1YM输出端（3脚）输出1电位，VT2导通，LED4绿色发光，表示马桶有水，同时，2YM、4YM的一个输入端6脚12脚锁定为0电位，两个与门输出端4脚和11脚都为0电位，水泵和电磁阀都不工作。 2、当马桶没水时，1YM输入端1脚1电位，2脚0电位，输出端3脚0电位，2YM输入端6脚和4YM输入端12脚为1电位，为上水做好准备，同时指示灯绿色LED4灭，表示马桶没水，这时需要看储水池里有水与否（状态3与状态4），线路决定由水泵上水还是由于自来水上水。 3、 马桶没水的情况下，如果储水池有水，CE与D通过水电阻相联，3YM两个输入端8脚9脚都为1电位，其输出端10脚与2YM另一个输入端5脚也为1电位，VT3导通，红色LED3发光，表示储水池有水，同时，2YM两个输入端5、6脚都为1电位，输出端4脚也为1电位，VT1导通让J1吸合，由水泵M工作给马桶上水，直到马桶水满，回到马桶有水时的状态1。又同时，由于VT3导通，使4YM的输入端13脚锁定0电位，4YM输出端11脚输出0电位，电磁阀锁定为关闭状态，装置与自来水阻断。 4、马桶没水的情况下，如果储水池没水，3YM两个输入端8、9脚同时为0电位，3YM输出端10脚和2YM输入端5脚也为0电位， VT3截止，红色LED3灭，表示储水池没水， 4YM两个输入端12脚、13脚同时为1电位，4YM输出端11脚为1电位，VT4导通，J2吸合，蓝色LED5发光，表示电磁水阀打开，由自来水供水。同时，由于5脚为0电位，将2YM输出端4脚锁定为0电位，水泵M不工作。 简单的说，马桶有水时只一种情况，不管储水池是否有废水，水泵和电磁阀都不工作。马桶没水时有两种情况，1、储水池有水，由水泵抽废水上水，电磁阀关闭。2、储水池没水，电磁阀打开，由自来水上水，水泵停止工作。 改造过程照片：                     二、水位探针的制作 因为是在马桶、储水池（网购小收纳箱）中使用，TB上现成的并不实用，还是自己制作比较好用。参考网上制作探针的方法，发现都不是很容易取材，开始的时候觉得用铅笔芯不错，耐腐蚀性能一定很好，后来发现制作起来并不容易，一个是它太不结实了，很容易弄断，再者与电线不好接连，也不好做密封，最后发现一个取材非常容易，又很耐腐蚀的制作探针用的材料，它就是我们常用的圆珠笔芯。网上可以查到笔芯头部是不锈钢的，把里边的墨水弄干净之后，把电线从塑料杆中穿过焊接到笔芯头部正好，把笔杆后端部用热熔胶做密封，非常完美！马桶探针只用了两根，先用一个废电源外壳锯一个U型挂钩，上边打孔，再把探针用扎带扎紧，把它挂在马桶壁上，调整好水位之后，用热熔胶固定，最后用双面胶固定在马桶后壁上；储水池探针用三根，因为它要始终沉在水里，所以要把探针固定在一个比较重的东西上边，发现一个下水管道弯头比较适合，就用它做了。试验过程中发现，用两根探针时，很容易受水面波动影响，J1或J2要急速吸合几次才能停下，所以，将储水池里的探针改为三根，安装在储水池底部，马桶探针因为不方便再加装一根探针，所以加装C6延时电路，用来吸收水面波动造成的脉冲影响，加装C6对水面高低有一定的影响，但对马桶来说，对水面精度要求并不高，误差也就在3MM左右。 探针制作的照片：
