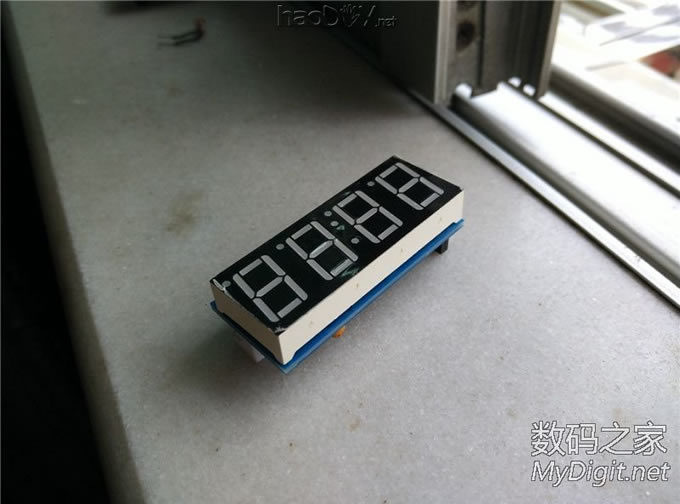

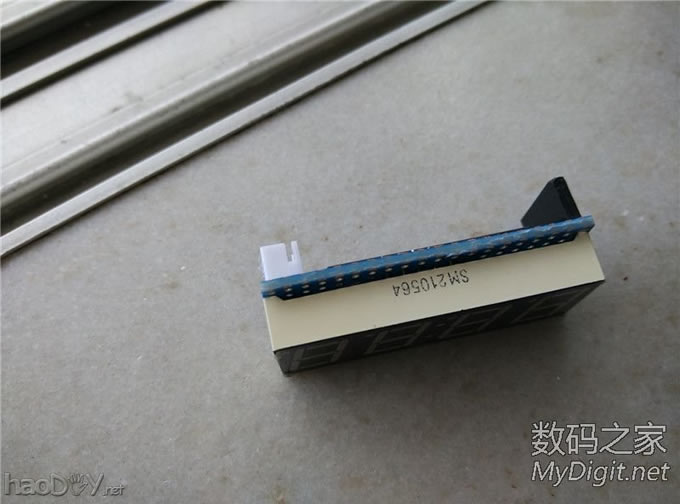

先说说为什么做这个 之前有个闹钟买过来的，放在床边，但是晚上看时间不是很方便，要手伸过去按一下，摸半天摸到在哪，按下去背光灯亮起，背光灯一打开又很刺眼，总感觉用着不爽 无意中看到有家卖DS3231模块的，只要3.8元，还包邮，于是决定自己做一个，DS3231的精度很高，一年误差不超过1分钟，这是DS1302忘尘莫及的 显示方案当然是用数码管了，数码管亮度调节方便，而且放很远也看的到 数码管的颜色就选黄绿色了，这个看着最舒服，红色和蓝色也比较刺眼 于是又找到一家卖的特别便宜的，0.56寸的4位30芯的黄绿数码管只卖1元钱一个 单片机随手拿一片就行了，材料到齐，咱就开工 制作过程太简单了，就不拍照了，也不好看，用的双面PCB，所以没有一根飞线，数码管的12只引脚全部就近接在单片机的引脚上 正面，线路板和数码管一样大

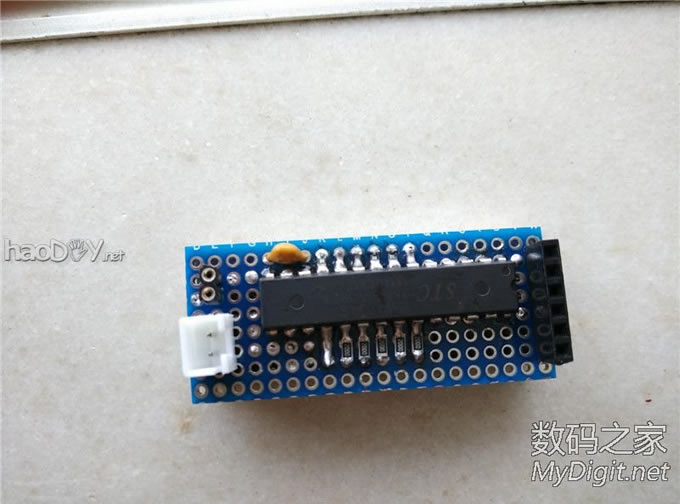

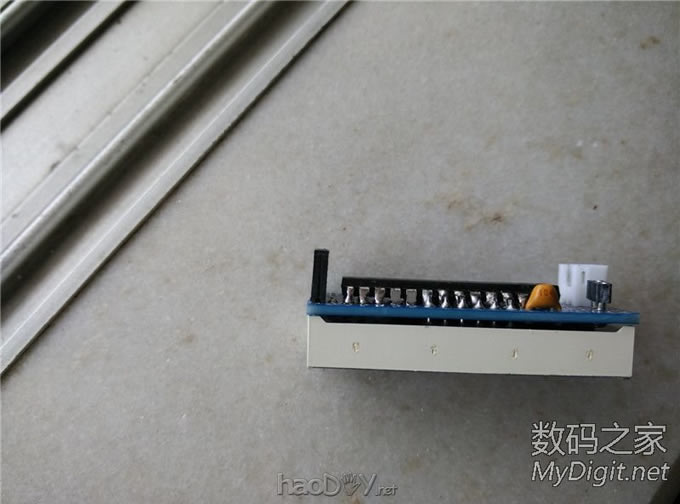

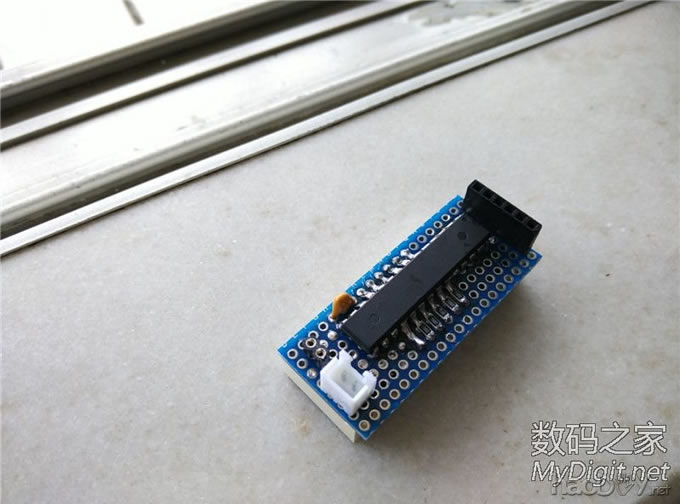

背面3个插座，一个接光敏电阻，一个接电源5V，一个连接DS3231

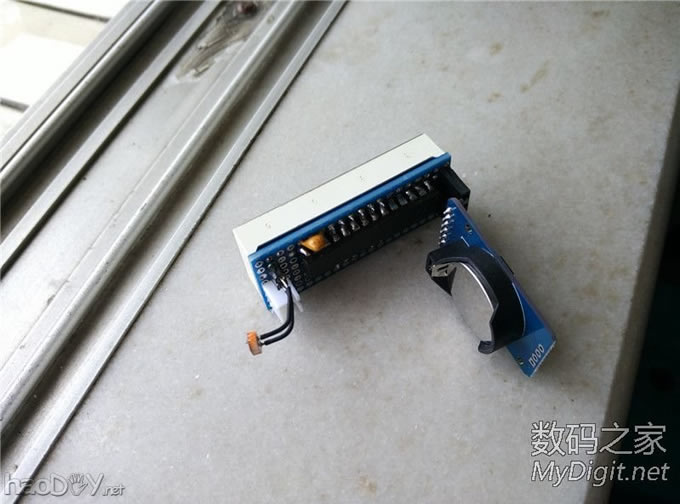

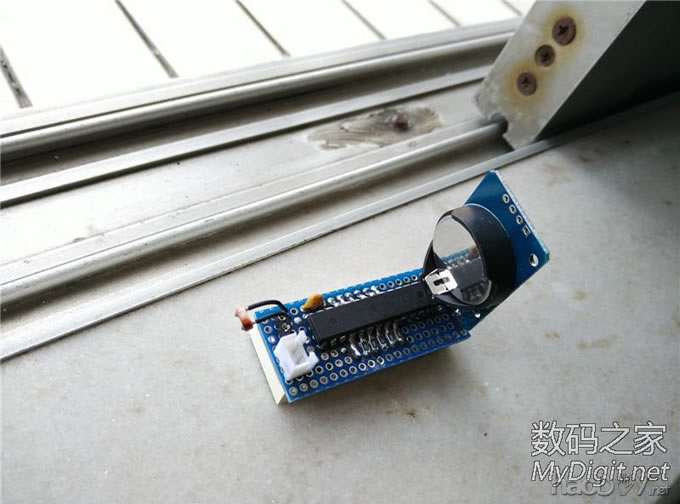

由于考虑到安装的地方后面很空，所以DS3231直接这样插上去好了，因为他配的插针方向就是这样的 空间紧张的话，可以和数码管平行安装

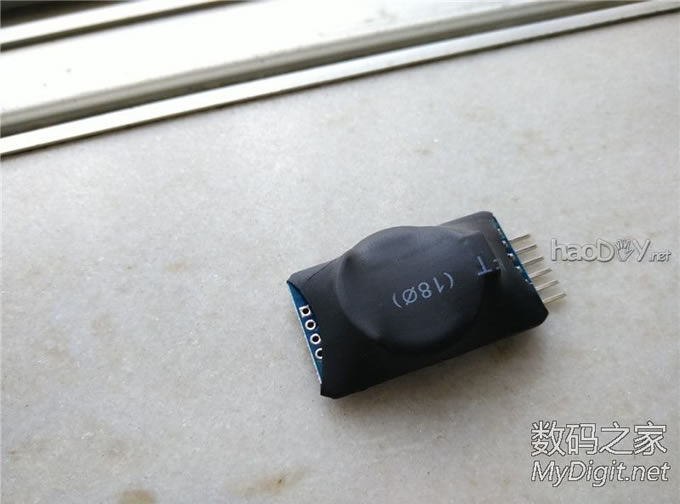

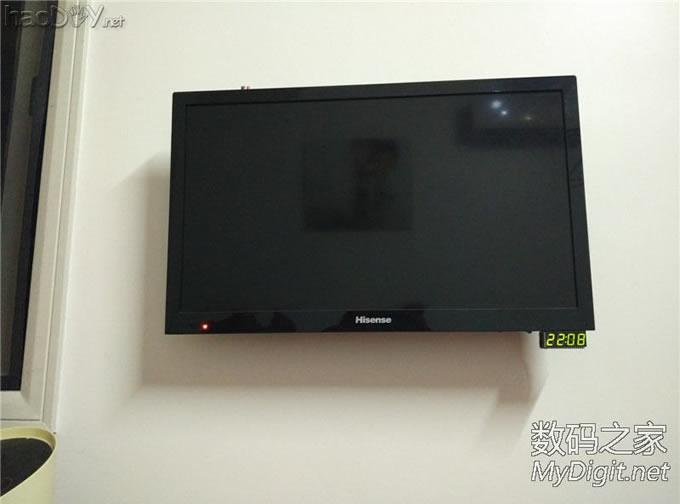

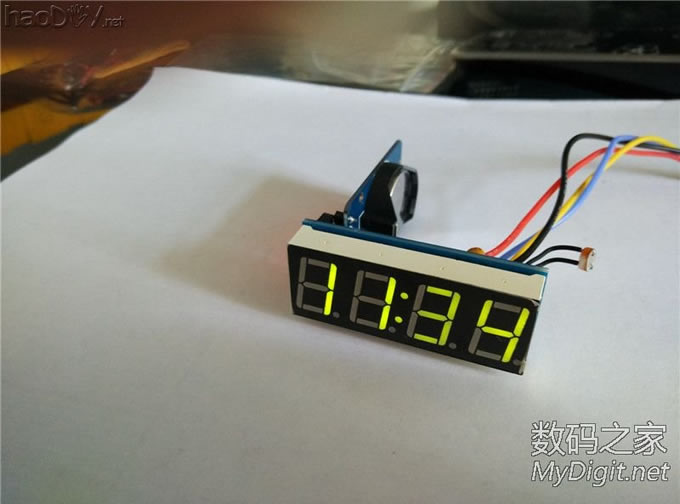

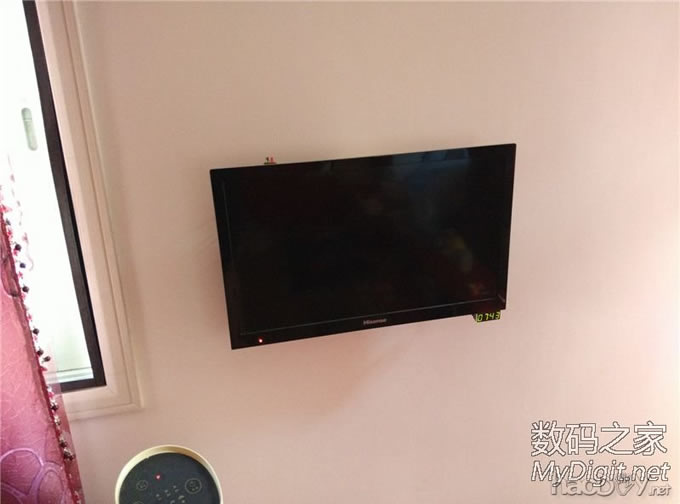

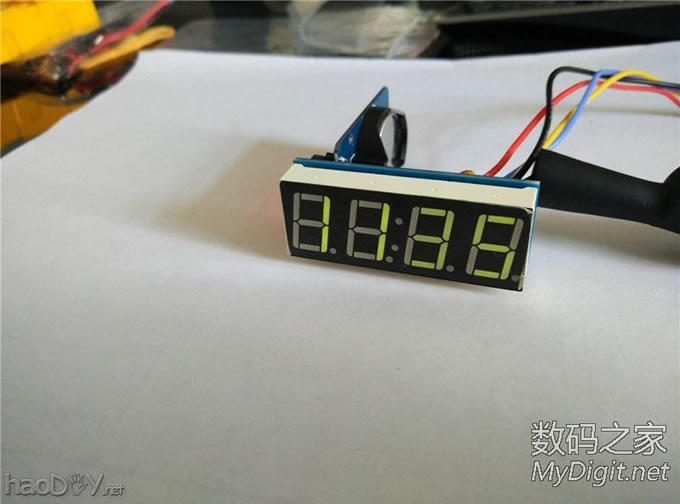

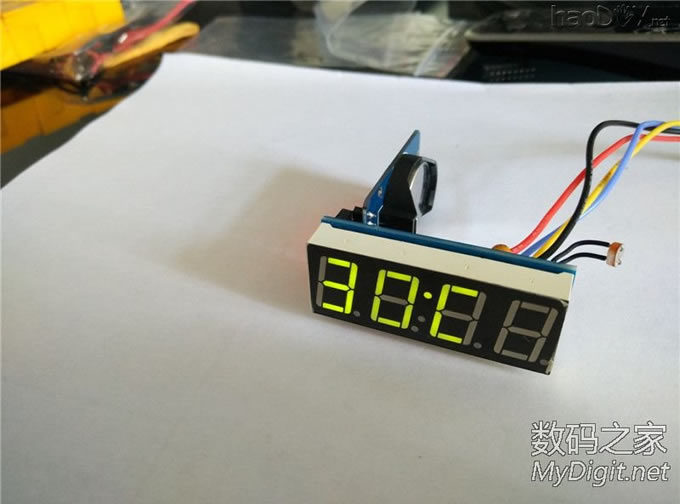

楼下放点亮效果图 这里放点亮效果图 DS3231里带温度的，自然也不能浪费，其它日期啊星期什么的就算了，天天上班的，不会忘了日期和星期的 这个是白天点亮的效果  当时的温度，时间显示5秒钟，自动切换到温度显示1秒钟，一直循环  拿个黑套套住光敏电阻，亮度马上降低，这样晚上一直亮着就不会刺眼了，看着很舒服  加个热缩管保护一下  然后安装到电视机的右下方，哈哈  电视机的左上方，是我之前装的一个遥控转发器  (责任编辑：admin) |
