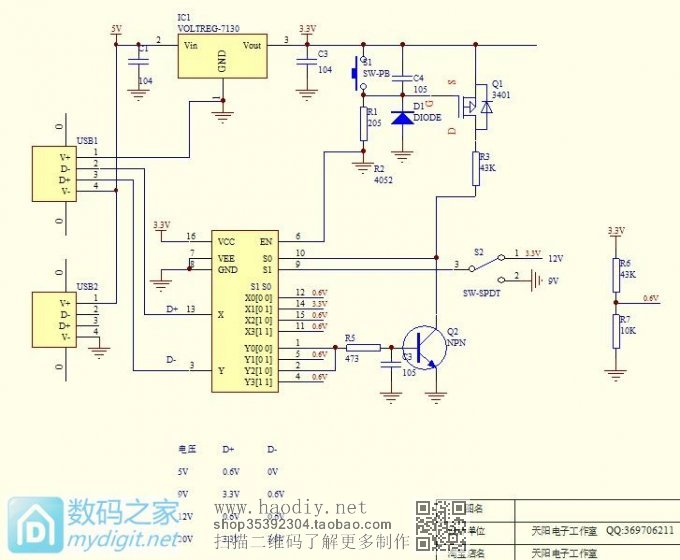

友情提醒：又是长篇大论，图片差不多一百来张，楼主话唠，估计文字过两千，看贴要注意身体，可以休息下再看，切勿长时间盯着电脑，以免造成什么影响就不好了，楼主话唠，多多担待 ，下面正题。 目录： 主楼：简介，设计电路，做出电路板，焊接好电路板 1楼：测试电路电压等参数，电压正常上机发现诱骗不成功 2楼：分析电路故障点和证明故障，并修复故障，然而，还是不行，测试原装快充，发现天大的秘密 3楼：公开发现的秘密，并修改电路以期望达到同样的效果 4楼：修改好测试并确认，已经达到同样的效果，非常高兴 5楼：再发生意外，真是命运坎坷的电路，重新设计并简化电路结构 6楼：新电路制作和验证成功，此贴到此完结 更新了一天半，刚好完成 ，好花精力 ，希望能申精成功 进入正题 最近折腾移动电源和充电器什么的比较多，前面了发个山鸡变凤凰之 普通移动电源改为快充移动电源 有幸得了个精华，士气鼓舞，一鼓作气，索性就再来一发； 在移动电源和快充充电头大行其道的今天 ，很多坛友已经有了各种各样的U表，种种各样的USB负载 ，但是有一样东西 ，大家可能并没有自己做过，那就是快充诱骗器，故名思议，这东西就是可以诱骗出移动电源或充电头的快充模式（输出快充的电压）； 今天教大家利用自己手头上的普通元器件来制作 ，并揭晓网上搜索出来的那些快充协议不正确（不完善）的地方，用的都是普通的元器件，绝对可以比某宝上那些30+的性价比高，绝对可以做到9块9还包邮，甚至，可以做到0元包邮，因为，这些器件都是常见器件，大家都有，没有的都可以拆到。 首先，上网搜索高通QC2.0 握手协议：出处 一句话概括要四个步骤： 1. 供电方短接D+和D-，这是充电器或移动电源要完成； 2. 受电方插入后，在D+输出0.6V，这是手机或是我们将要做的诱骗器完成； 3. 供电方检测到这个电压1.25秒后，把D-与D+断开，并将D-下拉至0V，这是充电器或移动电源要完成； 4. 受电方检测到D-下降后，按需要的电源电压在D+和D-上输出，（最大的问题就在这里，如果按这样做出来的电路是一定不会成功的，这是我经过自己实验，自己研究成品快充得出来的结果 ，至于真实做法是怎样，我们跟着制作过程一一揭晓） 做个简单的对照表 D+ D- 输出电压 0.6 0 5V 3.3 0.6 9V 0.6 0.6 12V 3.3 3.3 20V 首先，要设计一个有0.6V，3.3V两个电压基准的电路，然后要有个检查D- 电压下降的电路，然后有一个开关切换电路把各个电压送到USB的D+和D-，开关切换电路你想到了什么 ，用继电器？还是就用一个机械开关让你自己来按？ 答案揭晓，我用一个模拟的电子开关电路，CD4052,或是HEF4052也是可以的，是不是感觉电路比想像中的要简单多了呢，是的，就是这么简单，话多说一下，这个电子开关如果大家没有，我告诉大家在哪里可以拆到，那些旧的DVD，VCD，功放等 ，一般都有，这是用在多路音频输入切换的，所以，没有的同学，去收废站找找肯定会有的

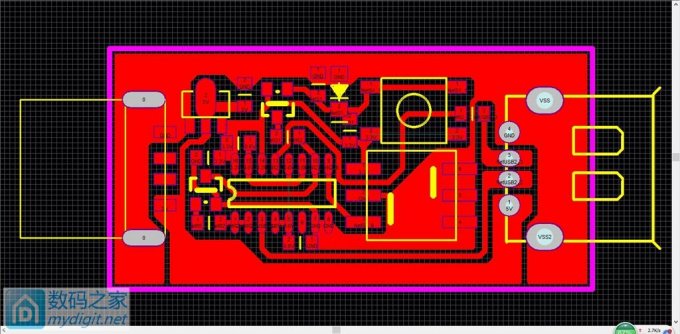

然后很直接，设计一个PCB板，然后做出来，看起来容易，做起来出错，看到这图错在哪里了吗，就错在D+和D-接到输出接口去了，这是要接到输入，去骗充电器的呀，不是让你骗手机的呀

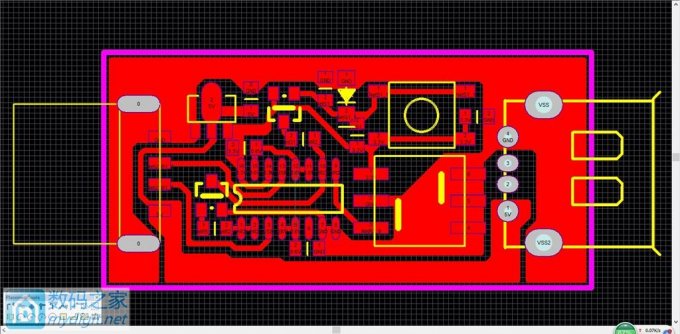

木办法，重来咯，画一个正确的，

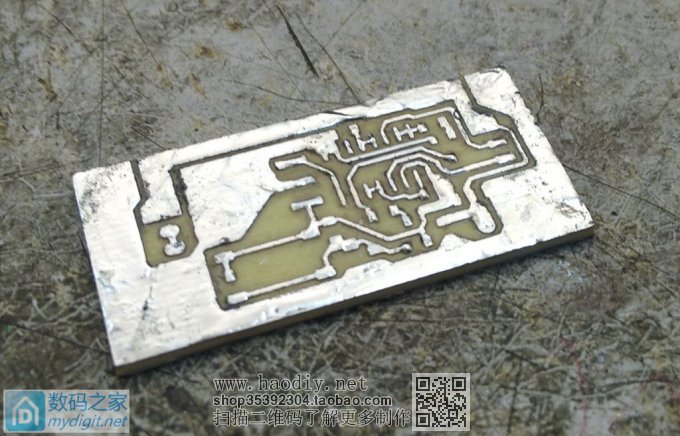

然后把它做出来，你可以用光感，可以用腐蚀，也可以发外打板，而我用雕刻机，

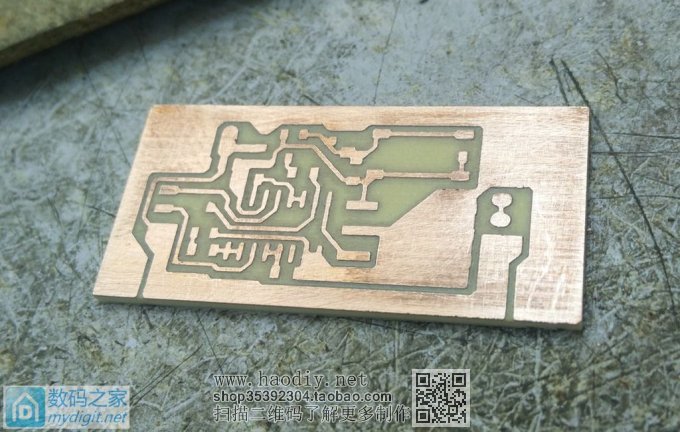

打磨掉养化层后对其上锡

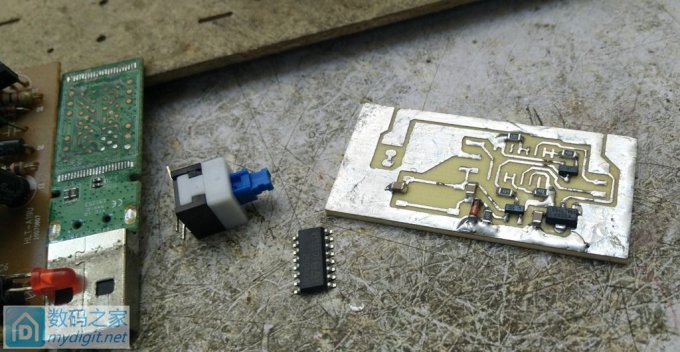

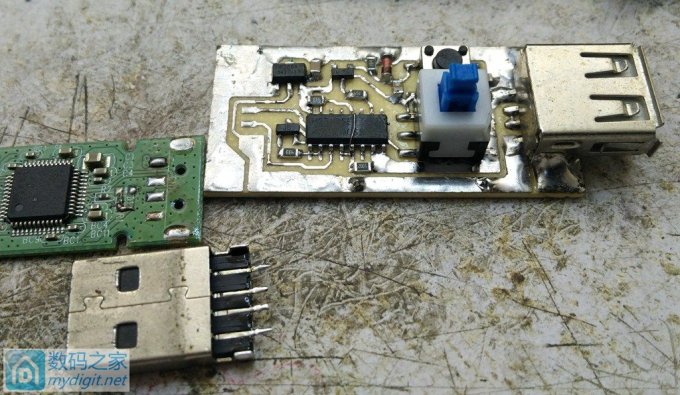

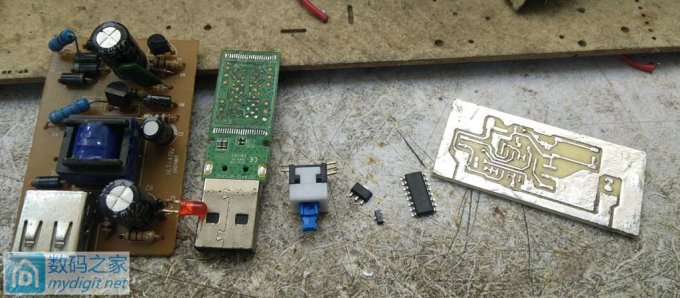

找来各种元件，其中USB口是从旧板上拆的，
我焊，我焊，我焊焊焊，这里有个东西没注意，后面吃苦头了，后面讲为什么

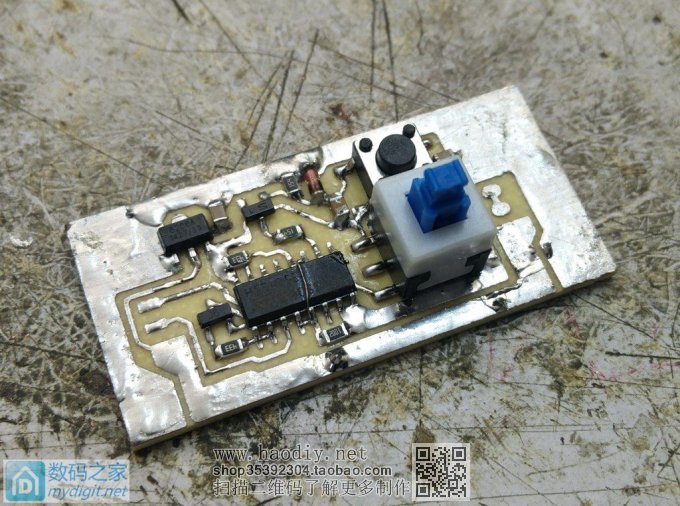

焊完电子器件

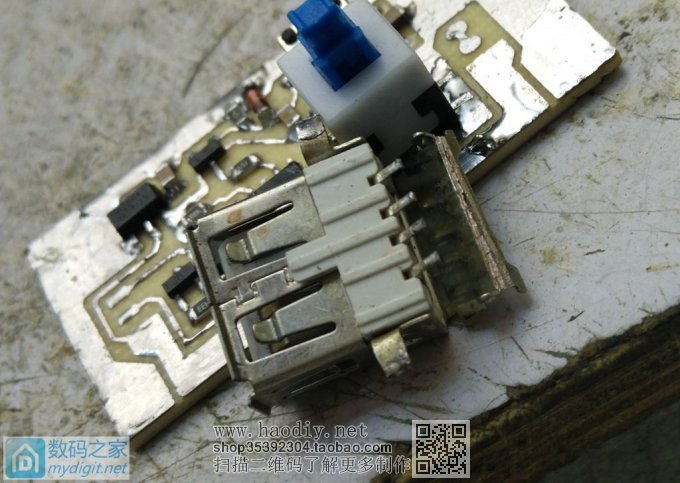

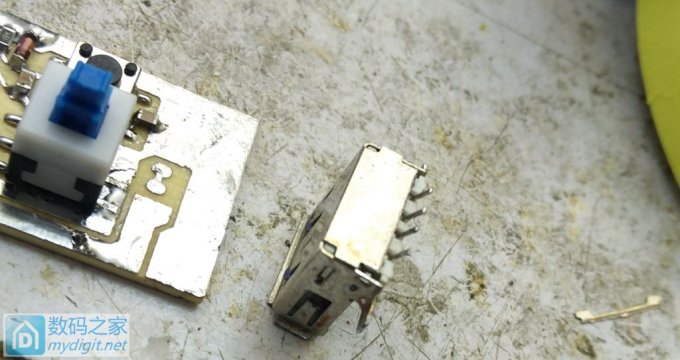

插件的USB口处理下，后面的盖板处理掉一点，可以看得出是铜壳的，旧货用料还不错
后面的盖板处理掉一点，引脚就可以掰平了，变成贴片的器件了

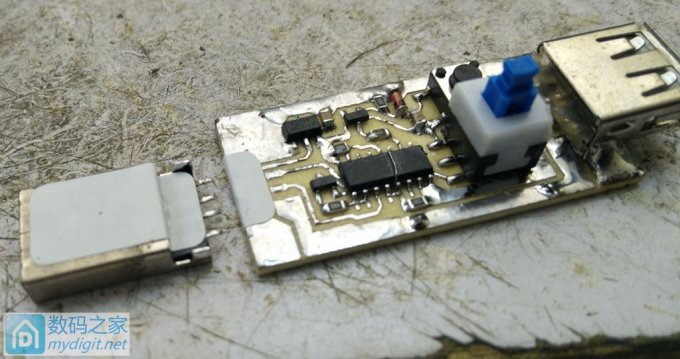

焊好它，再看输入接口，引脚下面很容易短路，也要处理一下
贴两个胶纸，绝缘用

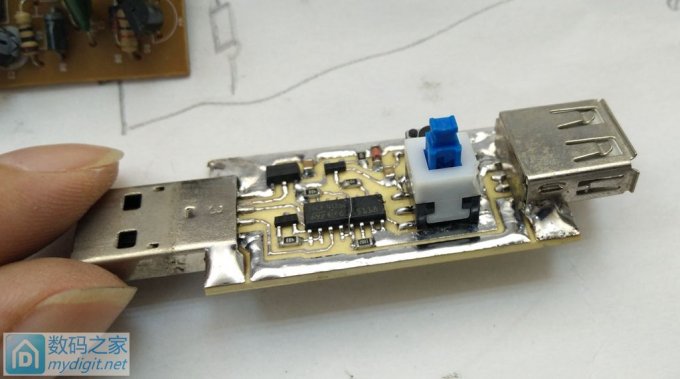

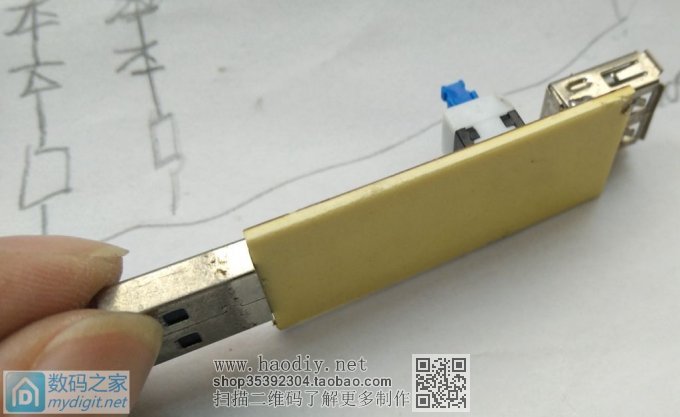

都焊好后成品图，

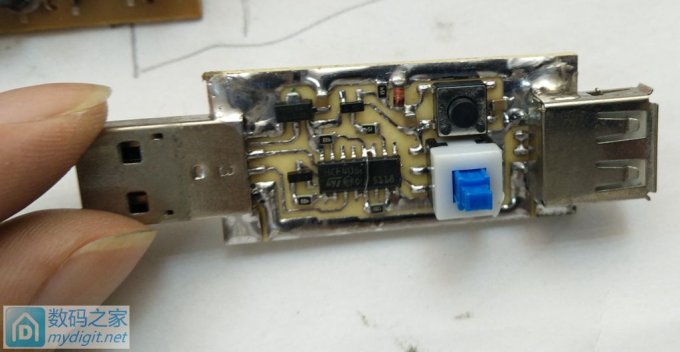

IC正面有一条飞线，设计的时候，贪方便 ，没有绕长线处理，就让它飞着吧，差评吧
背面绝对清爽，一个器件都没有，一个引脚也没有，一条线路也没有，没有外壳放好金属器件上通电也不怕短路了

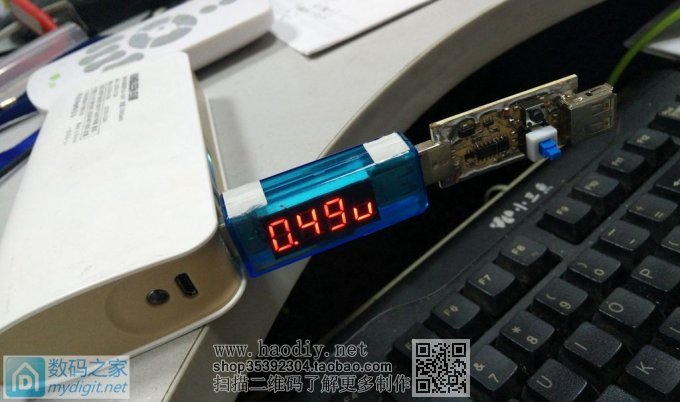

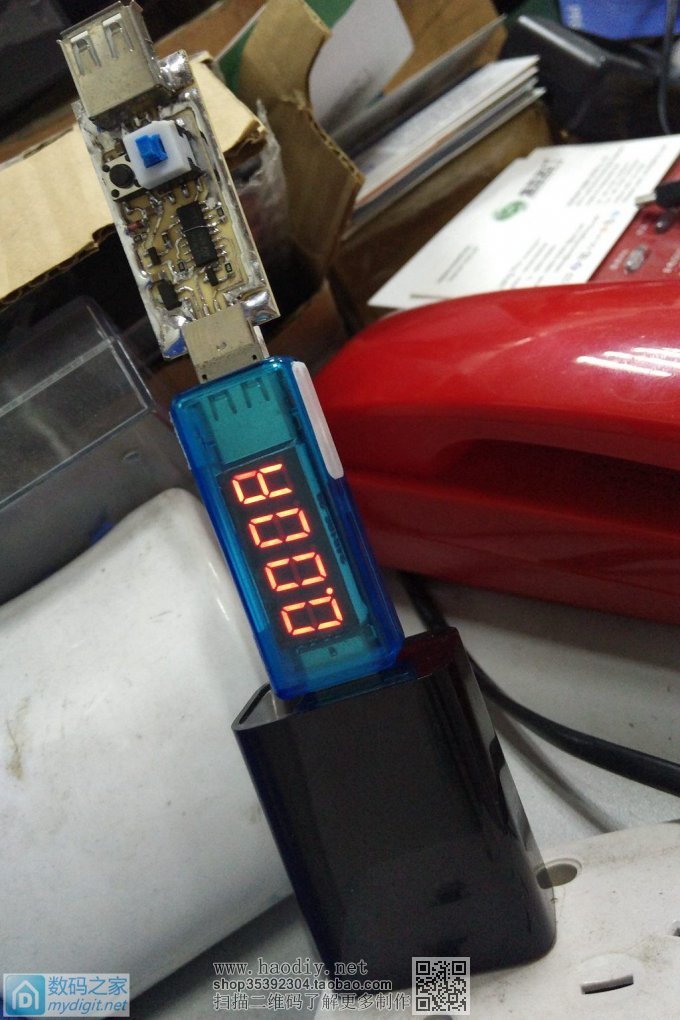

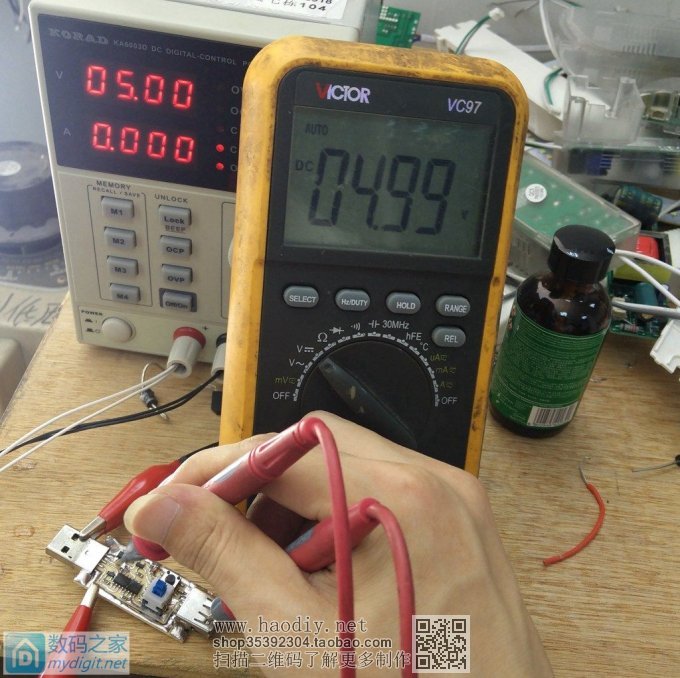

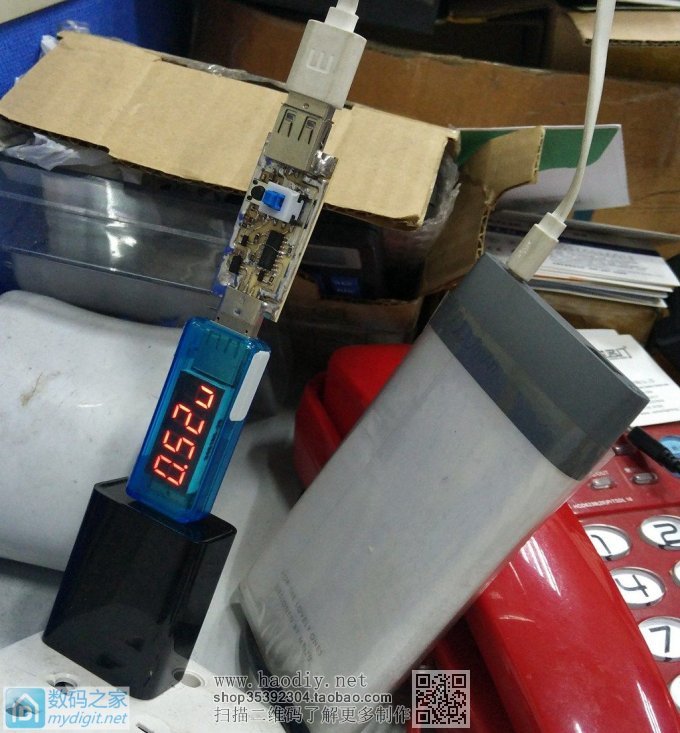

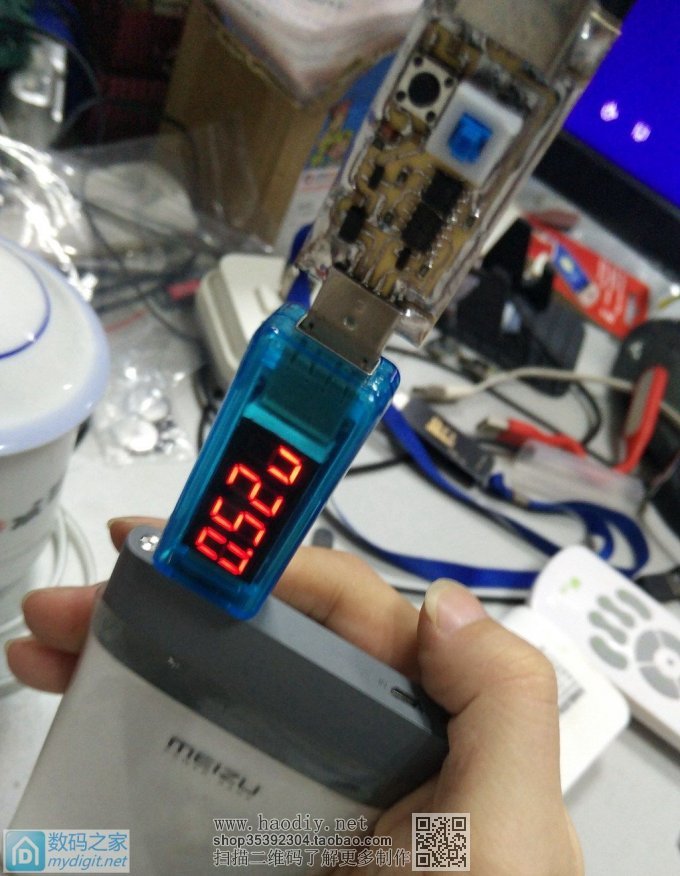

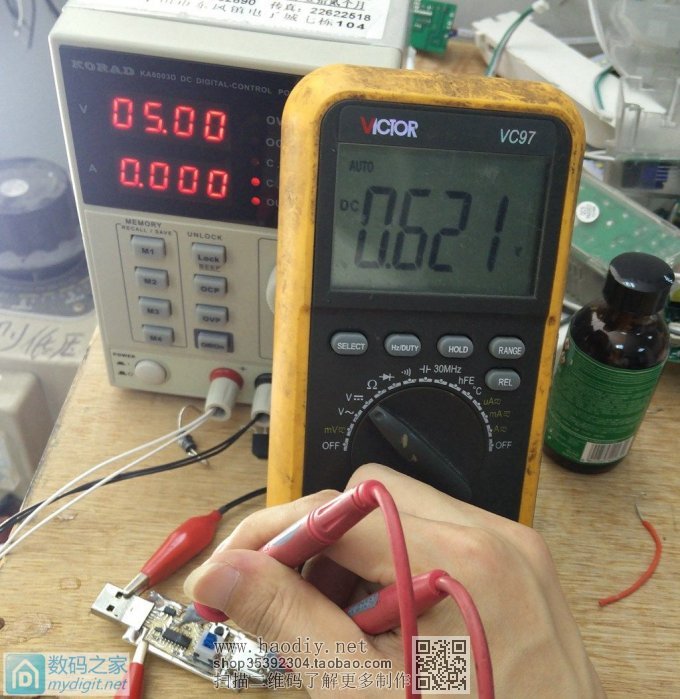

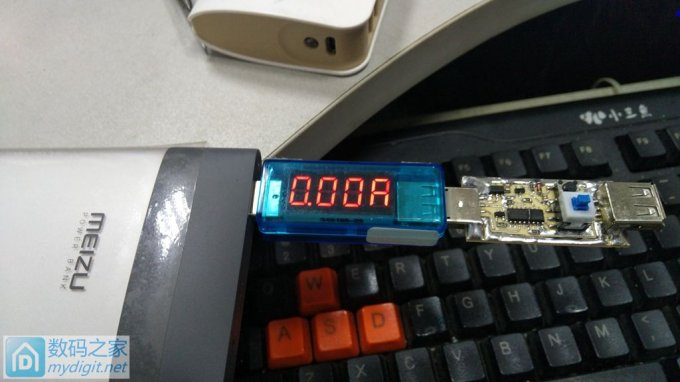

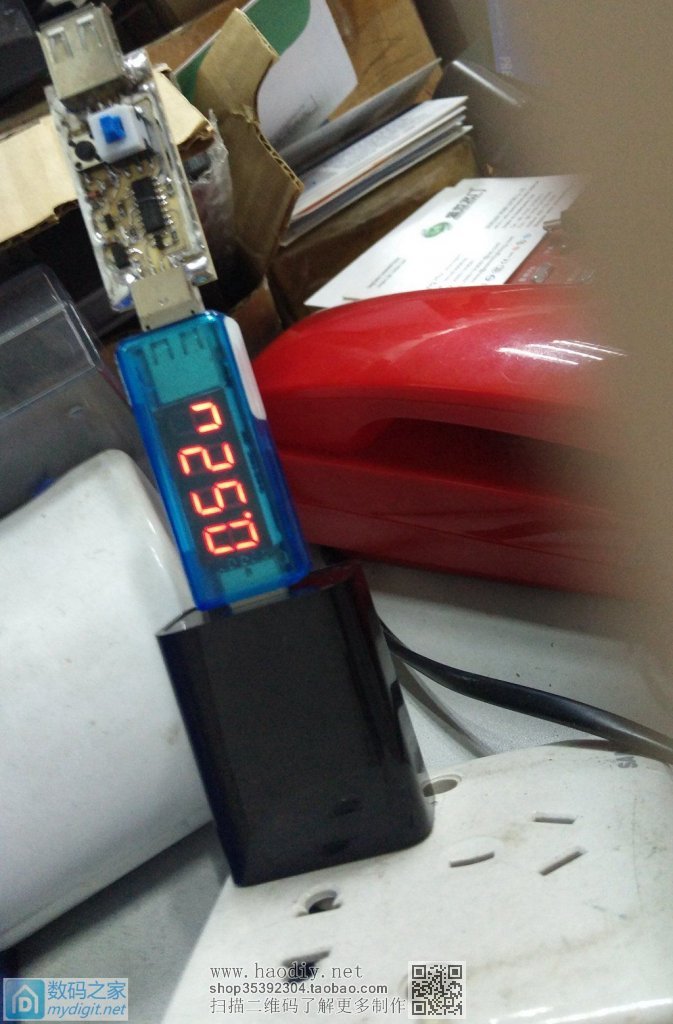

楼下继续 检查接口有没有反，要是反了你的手机就会,BOOM，还是注意下好  3.3V电压，3.294我也是醉了  0.6V，设计出来是0.621，看起来什么都对，难道就要成功了吗  事实证明，越是容易的东西 ，越是不会容易一下子成功，看这个快充，输出5V就是5V，都不带这样的，不要问我为什么是0.49而不是4.9，这里看去 http://bbs.mydigit.cn/read.php?tid=1726803  换一个，也是这样  电流很小，分辨不到  电压倒是分辨到了，没有诈骗成功  上原装的充电头看看  结果也一样，然并卵  加个负载看看呢，也是一样，  负载几百mA,没有进入快充呀 (责任编辑：admin) |
