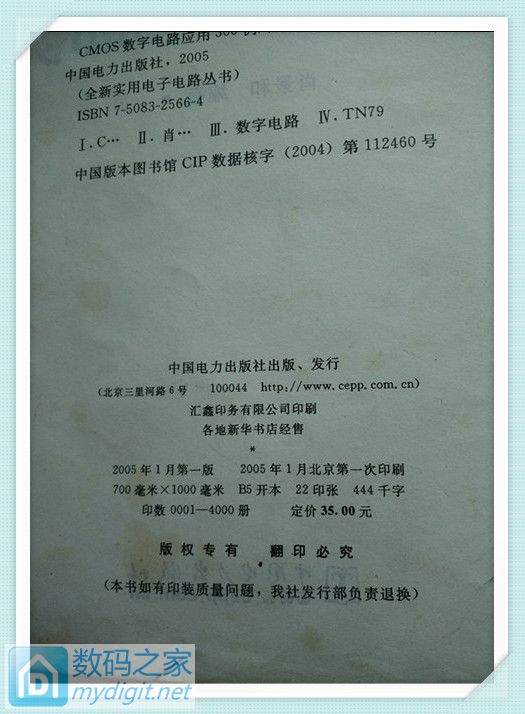

早年间打工，中午去逛书城。看到有本书就买了回来。看看内容，似懂非懂。就去电子城购了几个集成块，看了几个电路都不理想。就拼凑了一个电路来显示时间。做成了现在的LED显示表。这书是新出的。
下面上图。

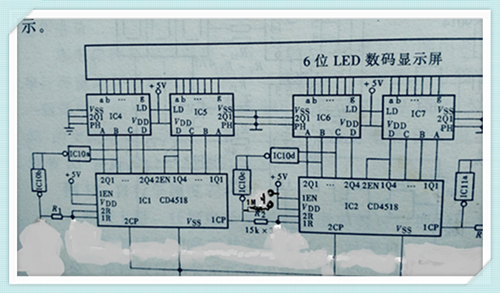

修改的电路图

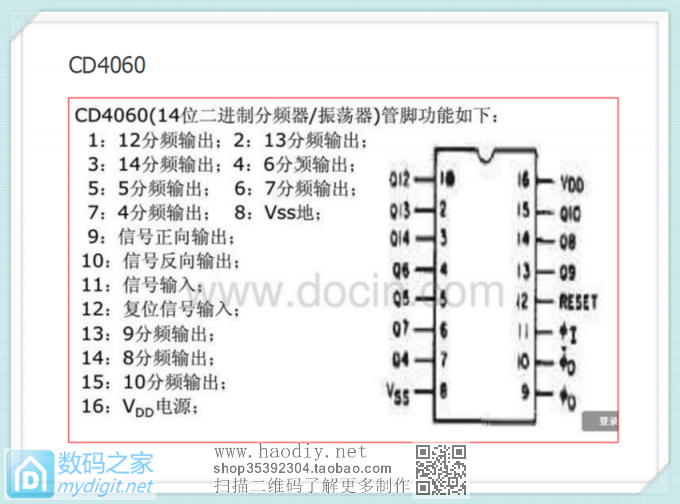

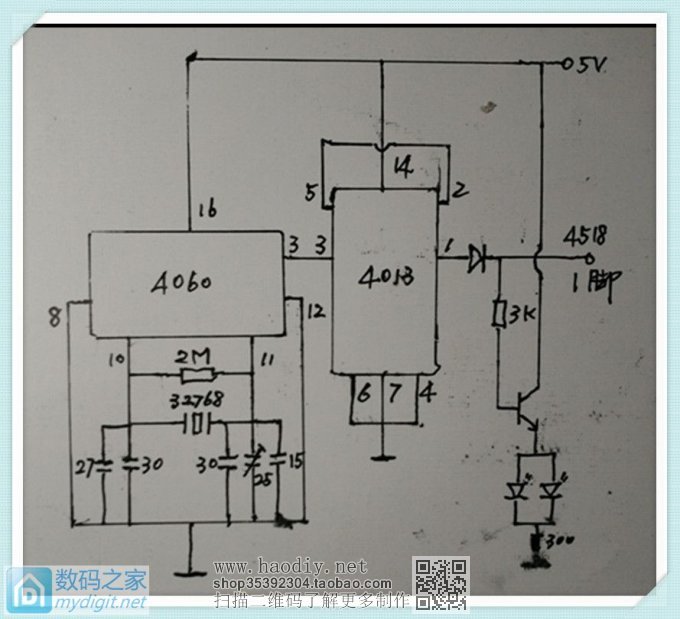

用CD4060作分频器对32768晶振进行分频得到了一个2HZ的信号。再用4013进行二次分频得到了秒信号。供给4518为信号源。电路中的补偿电容因没有56P的所以并联替代，用于调整精度。另一路加到三极管用于秒显电路。

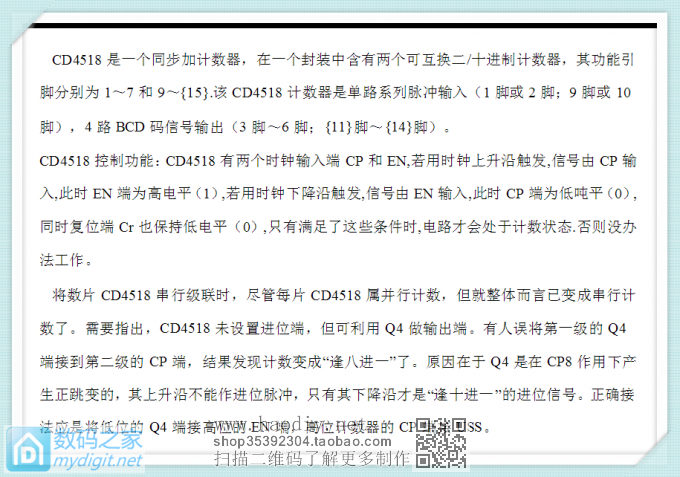

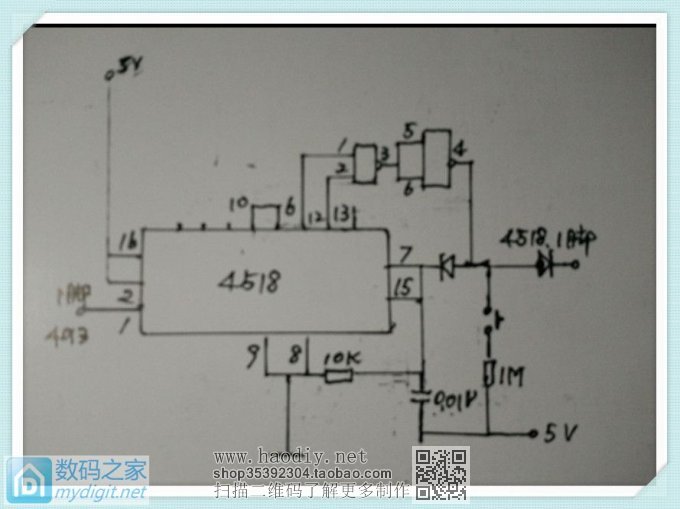

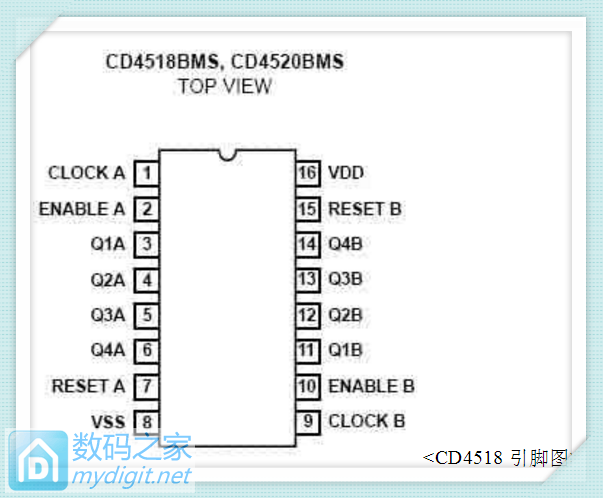

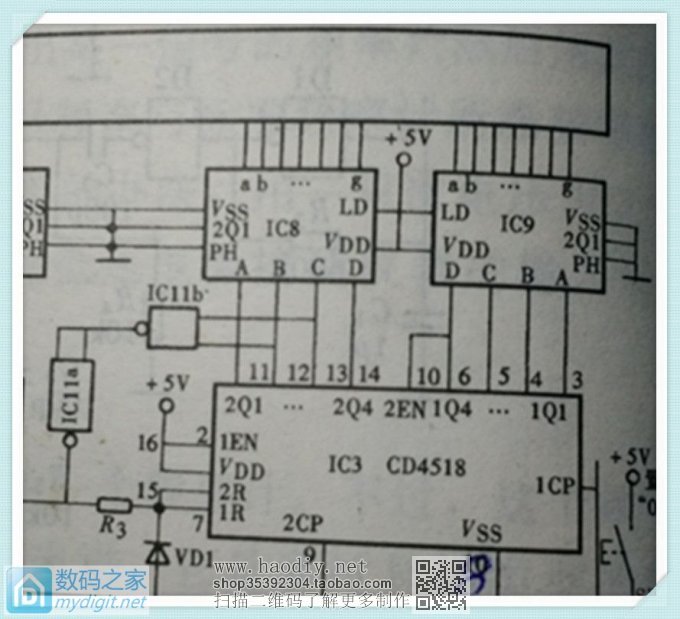

CD4518是一只双二---十进制加计数器，把它联成60进制的结构。用于显示分钟。当达到60时2Q2，2Q3分别输出高电平。经4011反相整形后一路加至复位端使其复位，一路加至进位端改变显示。另一路加到按钮开关作进位调整。 4518有两组各四个输出端分别加到4511的输入端。
最后的CD4518把它联成24进制的结构。用于小时显示。当达到24时1Q3和2Q2输出高电平，用4011反相整形后加至服位端使其复位。

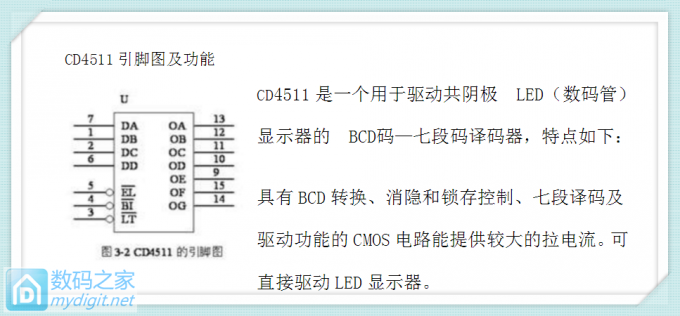

译码驱动管CD4511直接驱动LED，它的四个输入端A.B.C.D.与计数器的输出端连接。在由四个数码管【共阴级】 来显示时间。下边上成品图。原件布局。

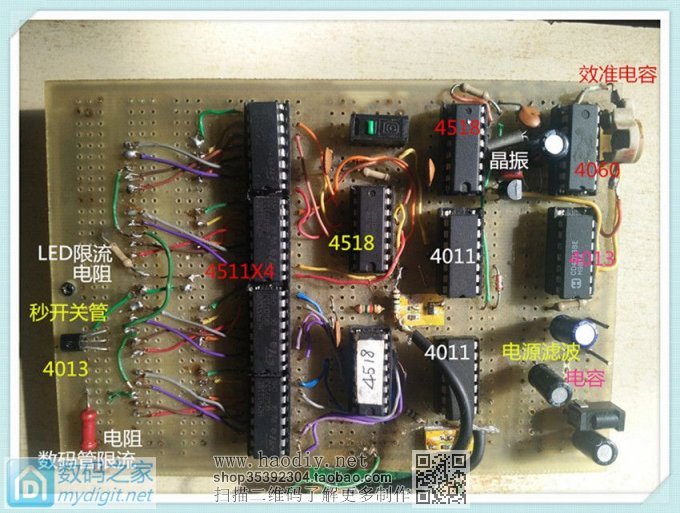

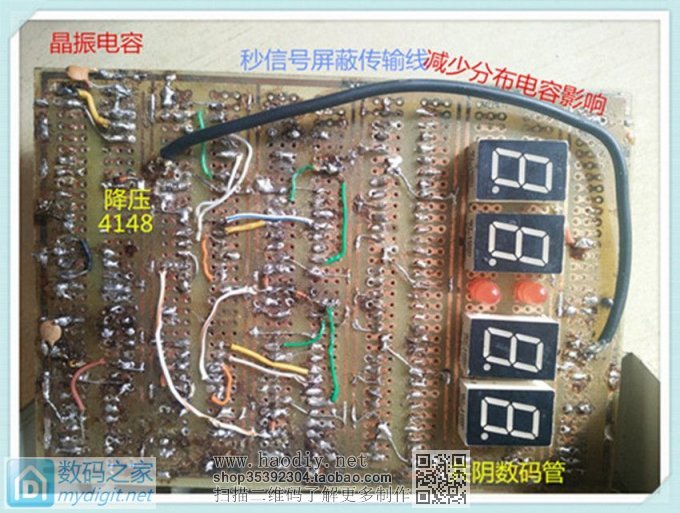

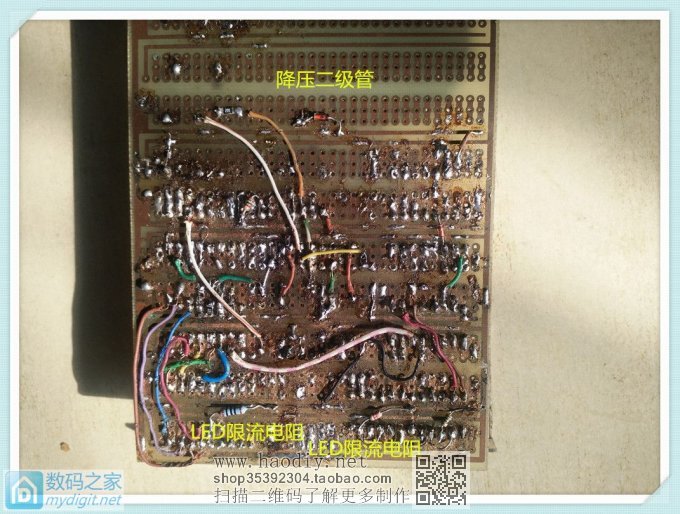

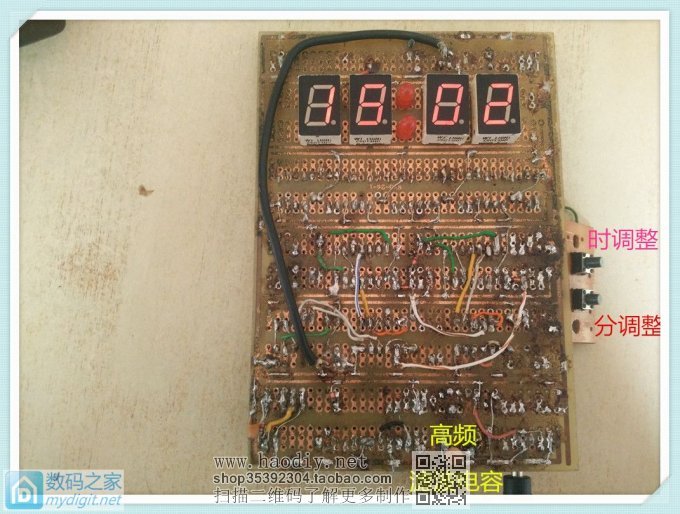

够乱的了，洞洞板做的，没有办法。为减少分布电容的影响，用了屏蔽线。

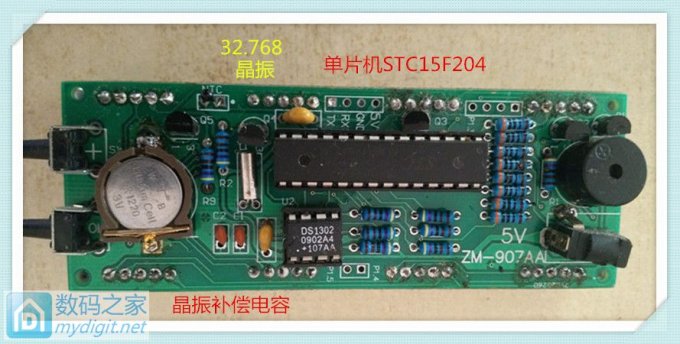

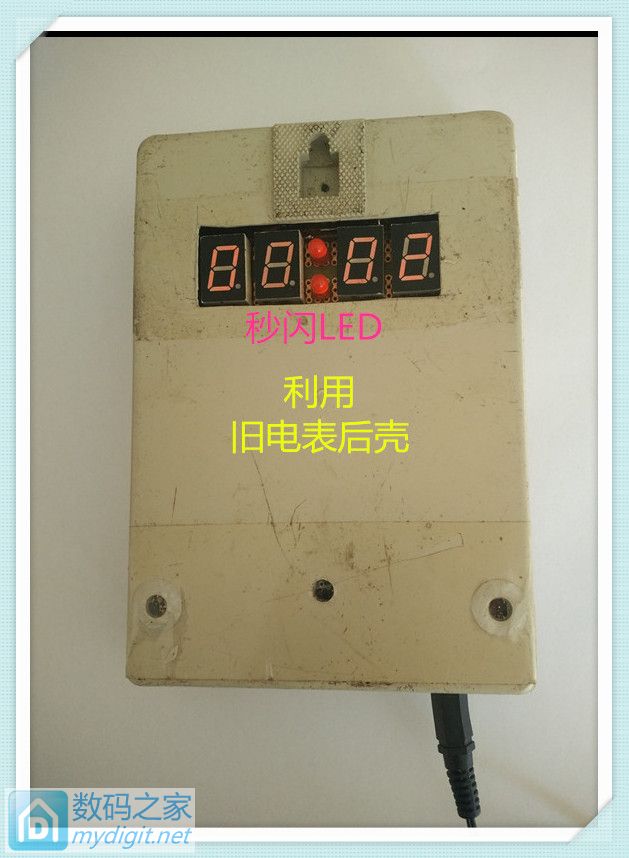

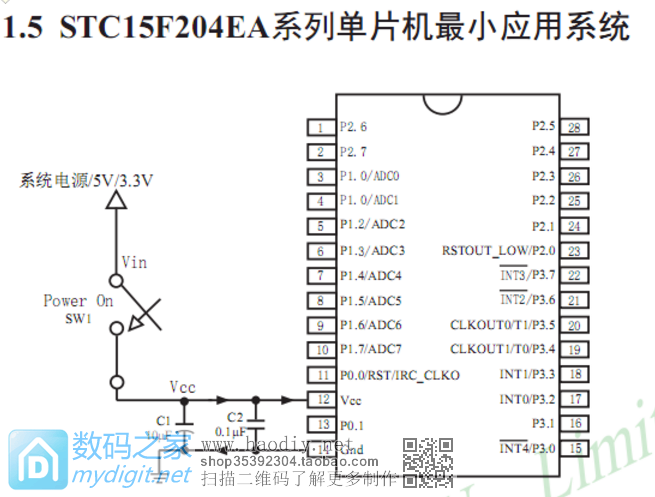

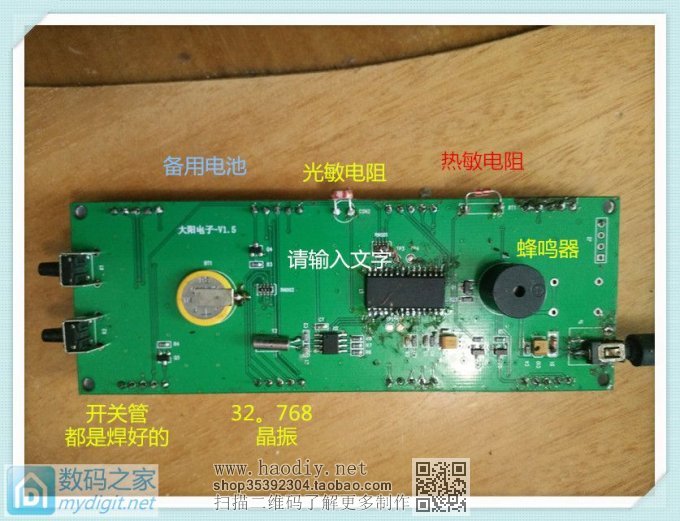

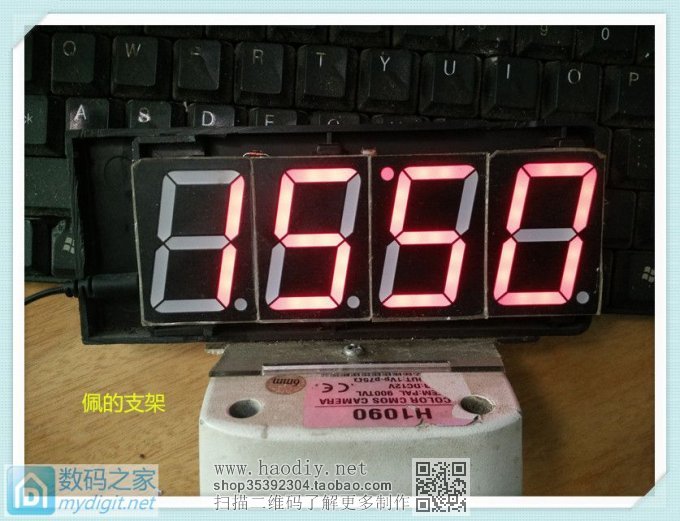

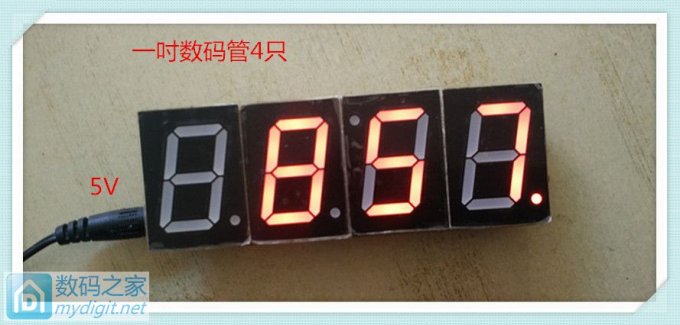

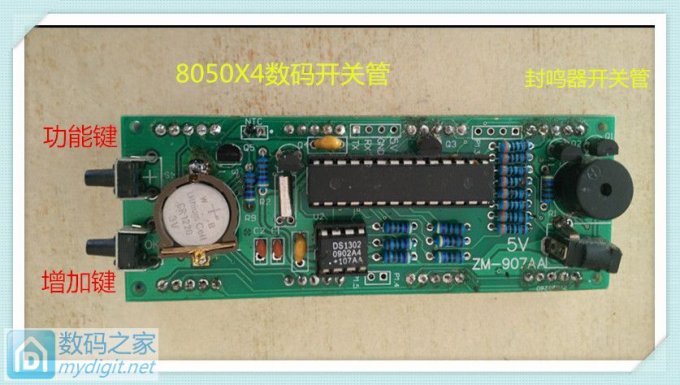

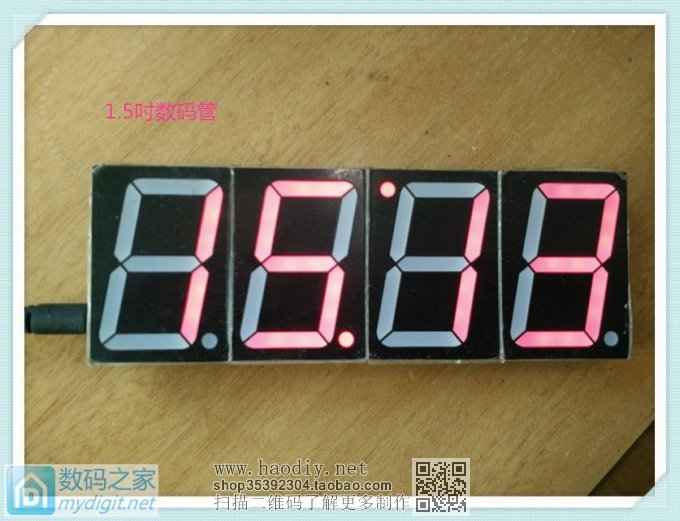

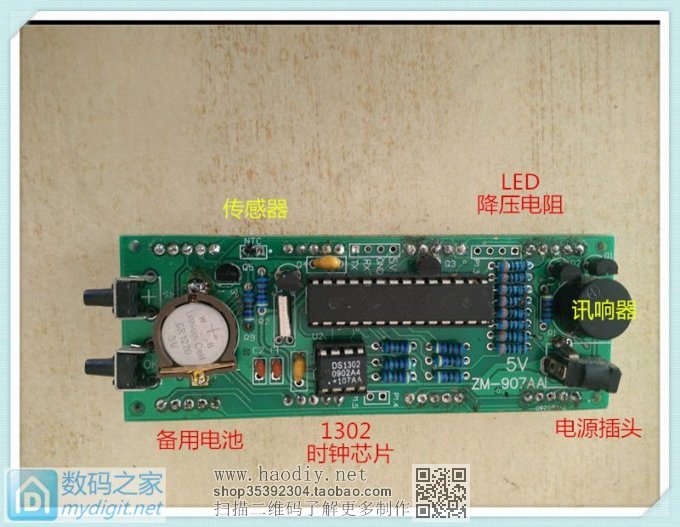

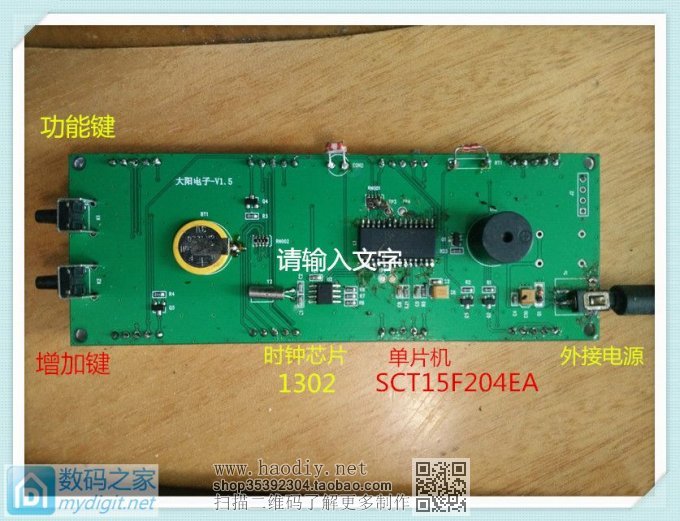

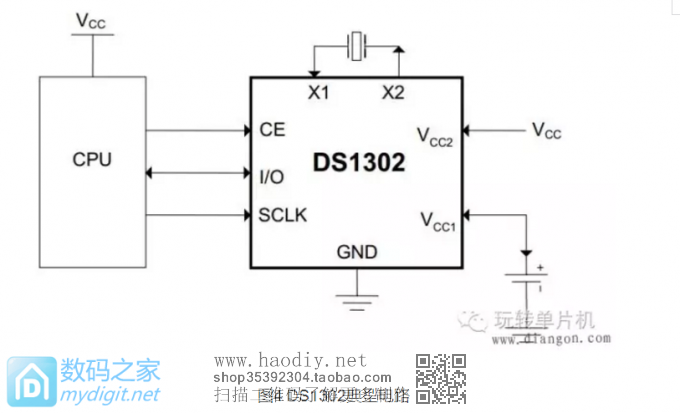

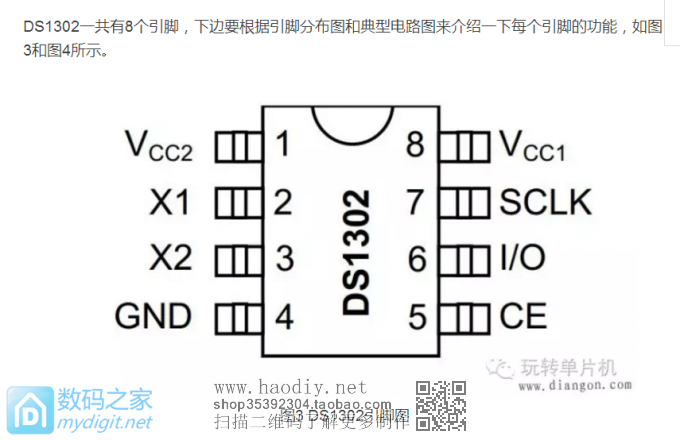

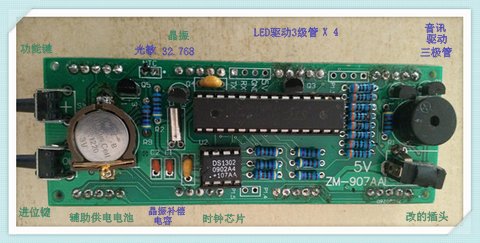

楼下继续 进一步展示   所发现的问题是CD4511驱动的数码管6和9看着很不舒服，不如用40110驱动的数码管看着好。 以上作的说明，想让初学者了解一下。有不当之处，望坛友批评指正。 电子工业的高速发展，这些老旧的东西以被淘汰，没有实用价值，看看现在的定时器。简单小巧，计时准确，使用 方便， 下面上图      发点资料。    再发一个图
