大家好。小弟昨天注册了矿石论坛的账号。  苦苦等待了24小时。才能发言！！

我叫小惠。年龄不大，刚结婚。做电脑和数码维修。我是一个标准的DIYER  或标准的技术宅。非常热爱电子。

做过的东西不计其数。  没什么文凭。。初中毕业。全部自学。

第一次见面给大家带个见面礼吧！希望大家喜欢！

【参赛】辉光电子管时钟

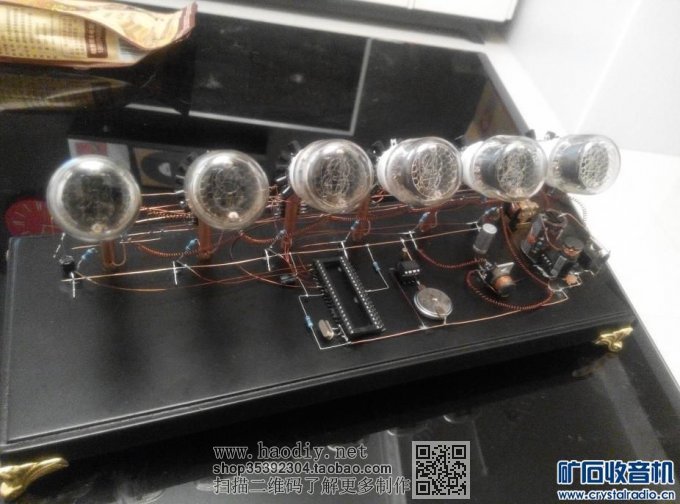

这是第一次设计制作的。最最主要的目的是想让它有复古的感觉。维多利亚时代的感觉。蒸汽朋克的风格。

不卖关子了请看
【参赛】辉光电子管时钟

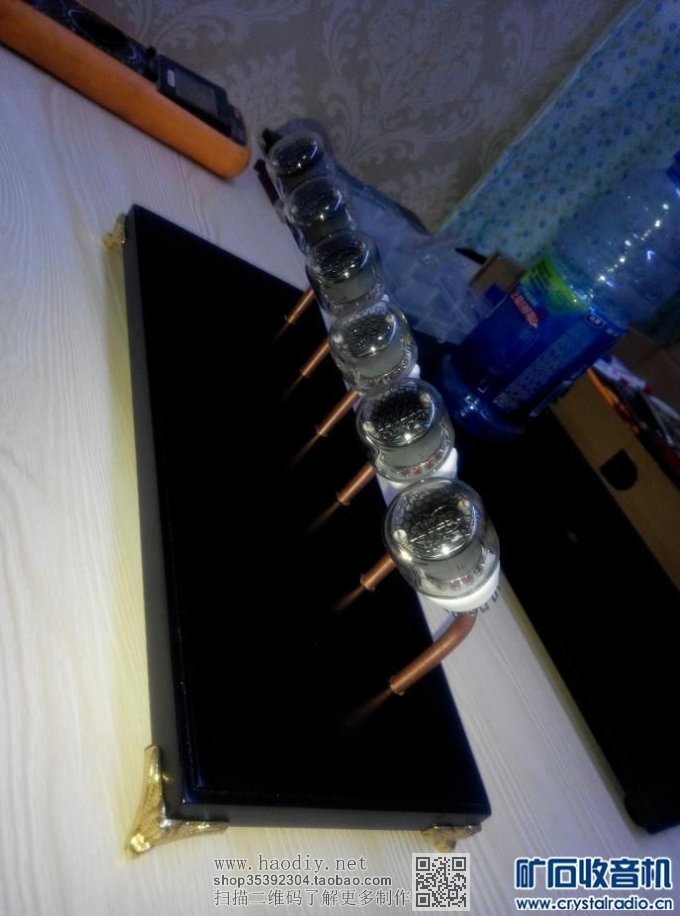

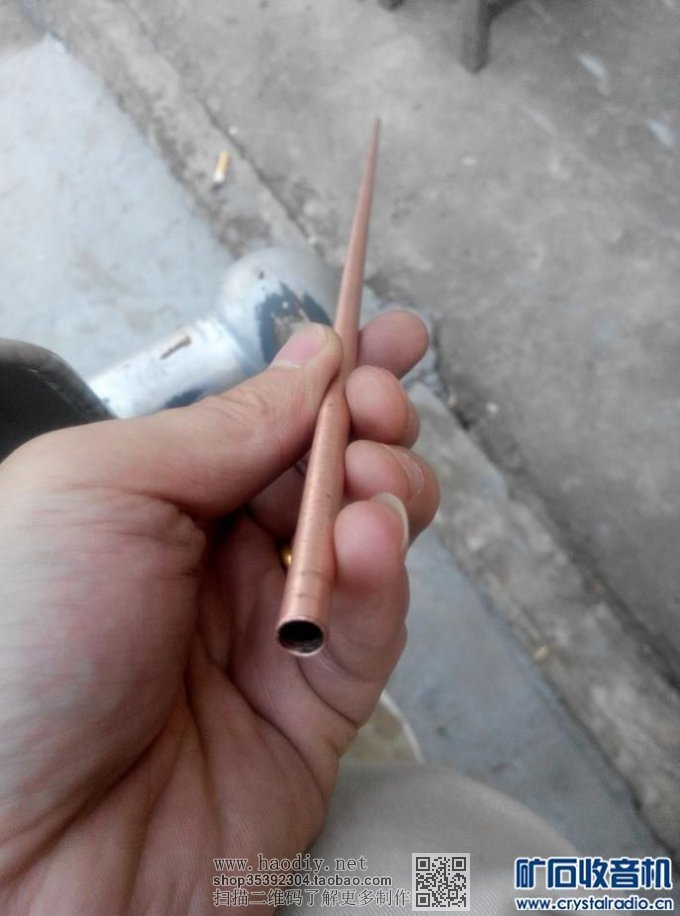

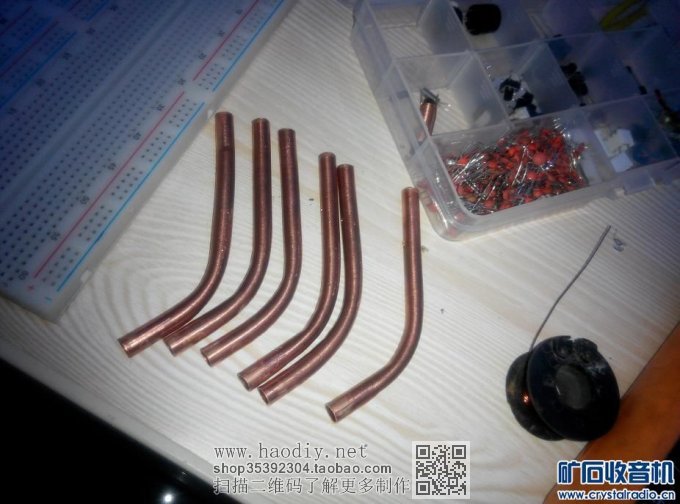

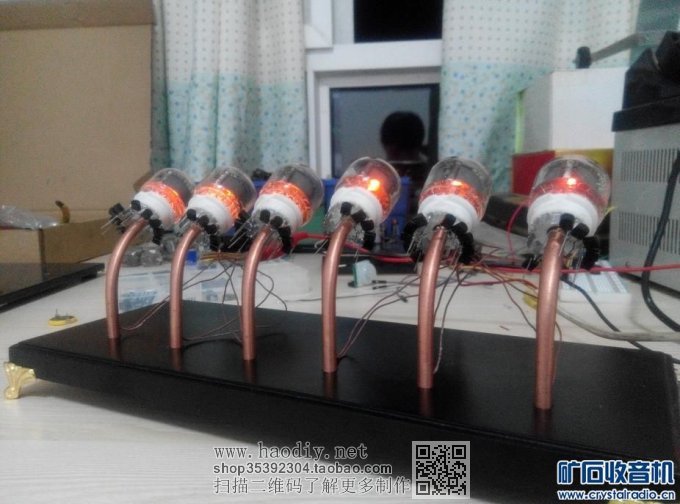

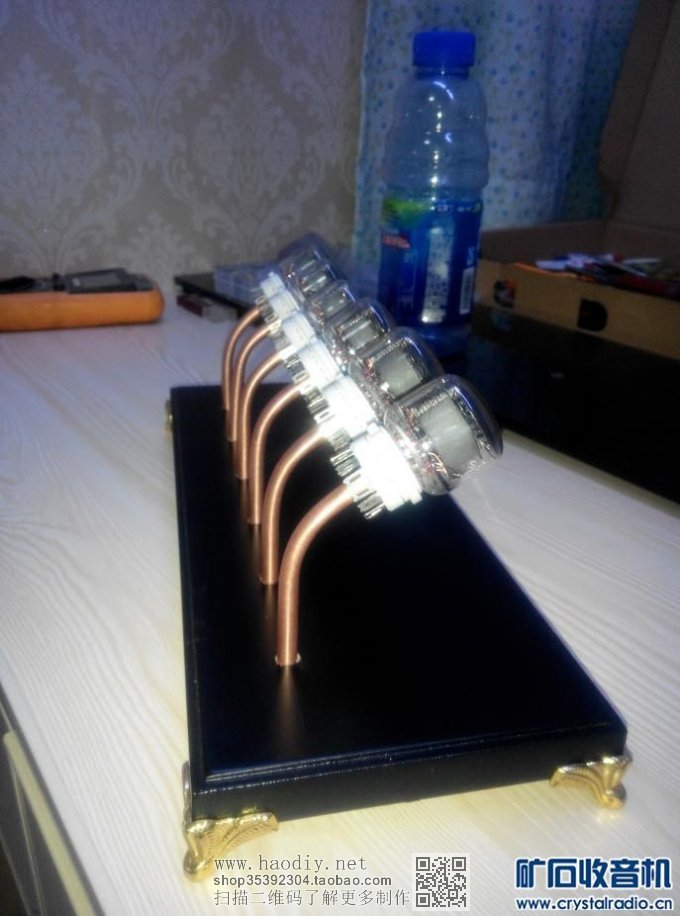

TAOBAO上买了一个木制底座。很漂亮。到修空调那里要了写铜管。铜管直径刚好和电子管的管座插在一起。

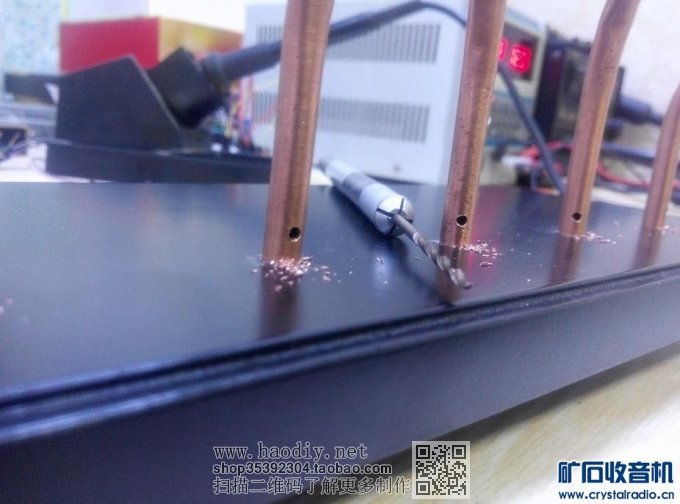

底座上面打孔
【参赛】辉光电子管时钟

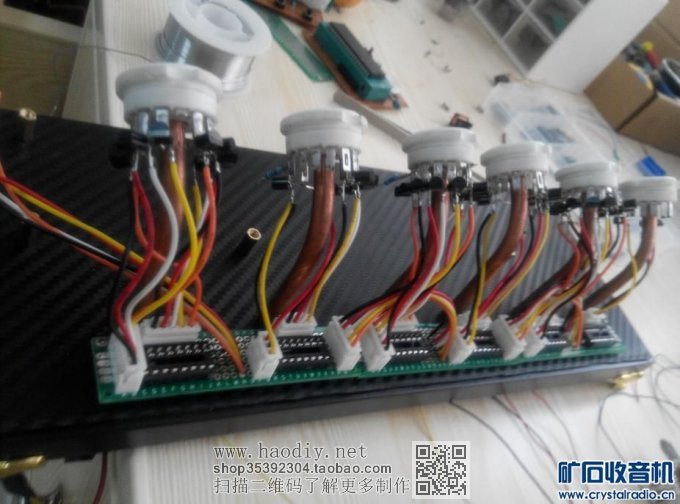

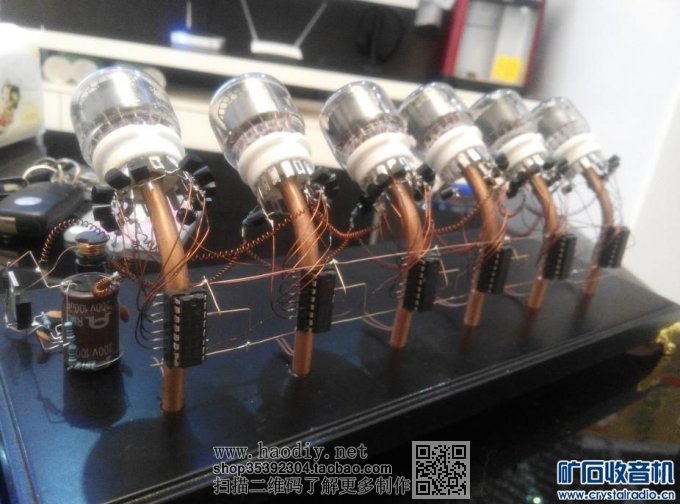

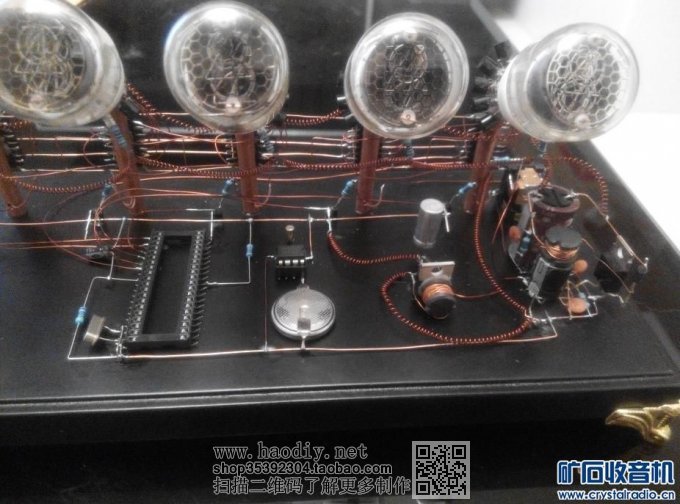

一切为了复古。所以一开始根本没用过电线。因为带颜色的线太现代感了。所以
全部都是漆包线。
【参赛】辉光电子管时钟

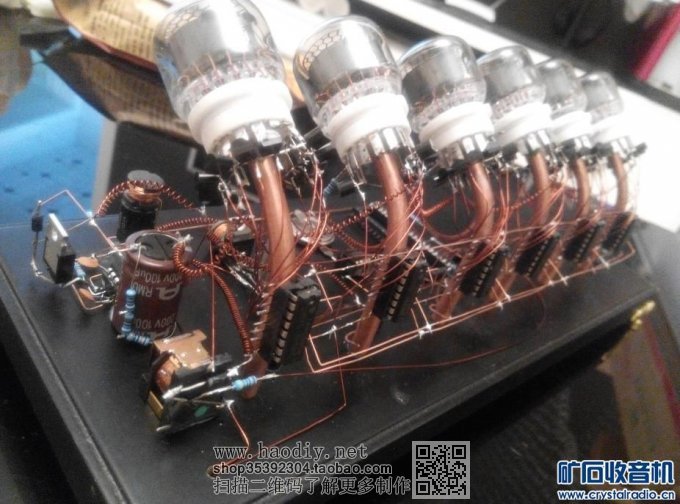

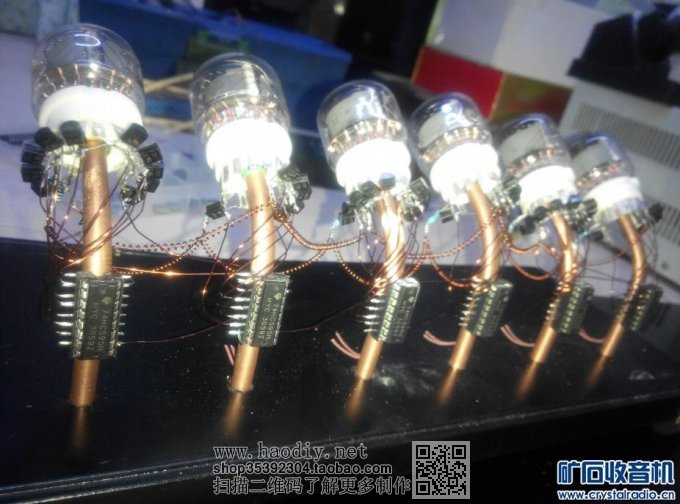

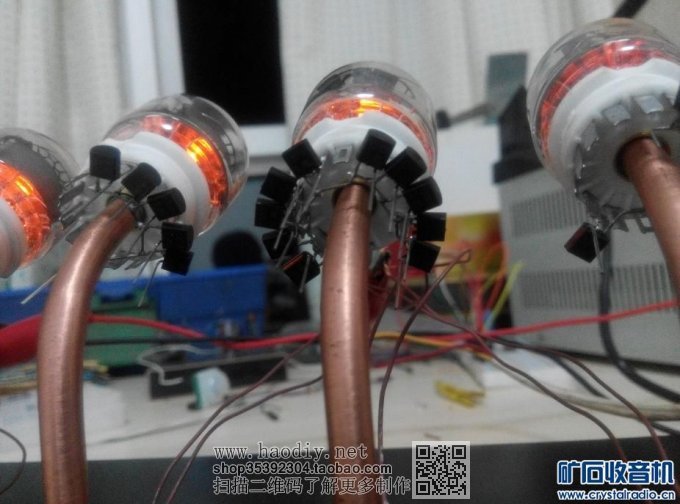

给每个电子管上面装上三极管。因为辉光管要用180V以上的电压，所谓用的三级管都是高压的。
【参赛】辉光电子管时钟

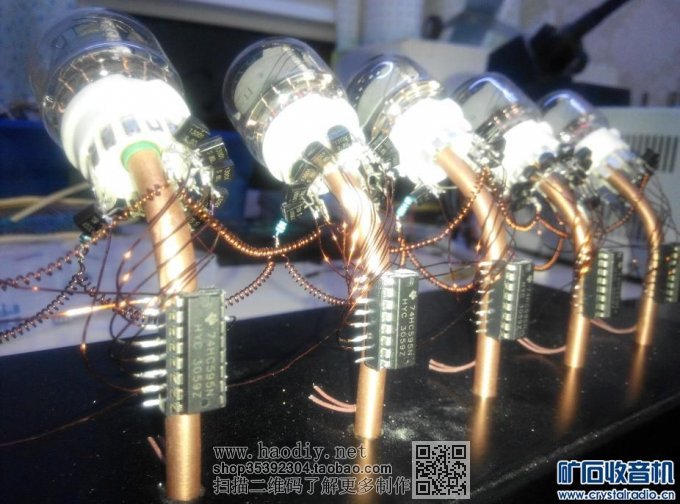

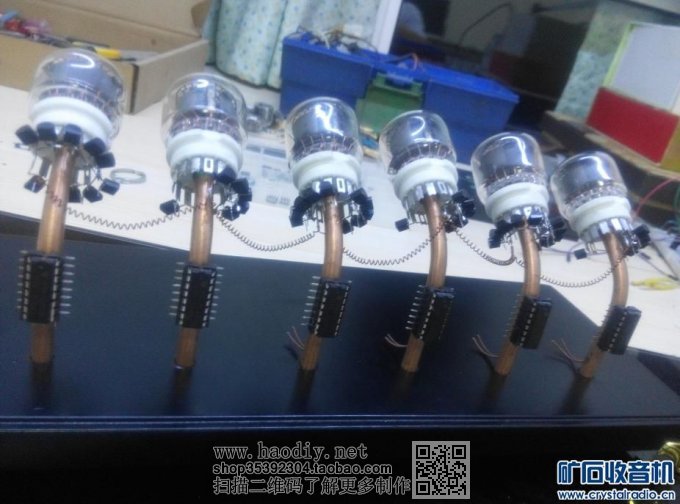

然后就是595串行芯片了。。因为管脚太多。。用单片机控制根本无法实现。
而且595芯片很好用。很便宜。
【参赛】辉光电子管时钟

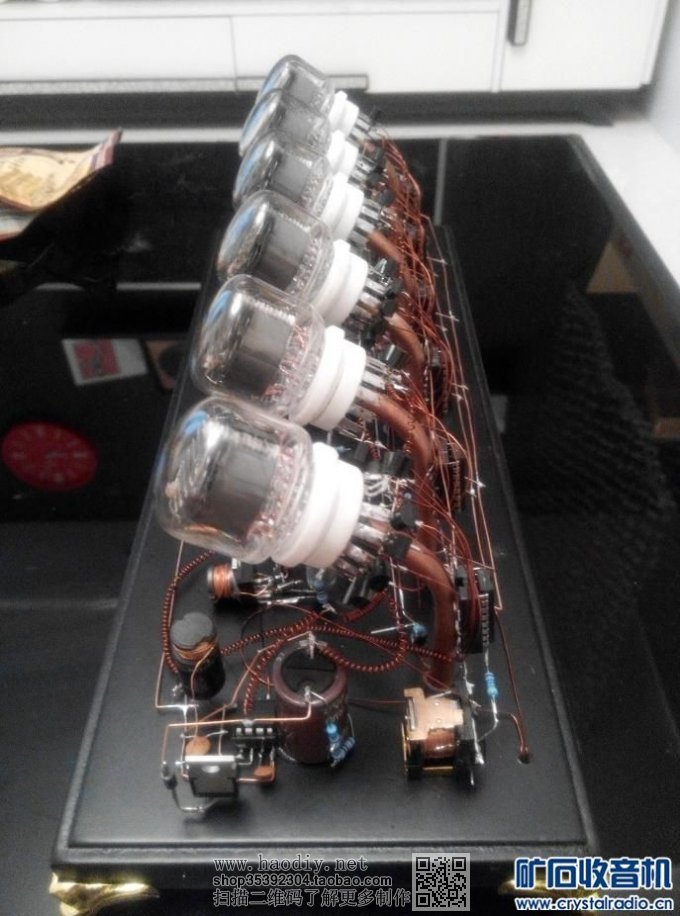

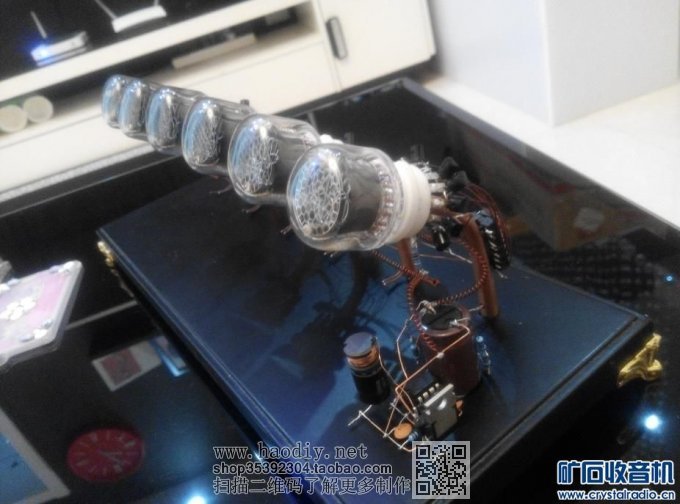

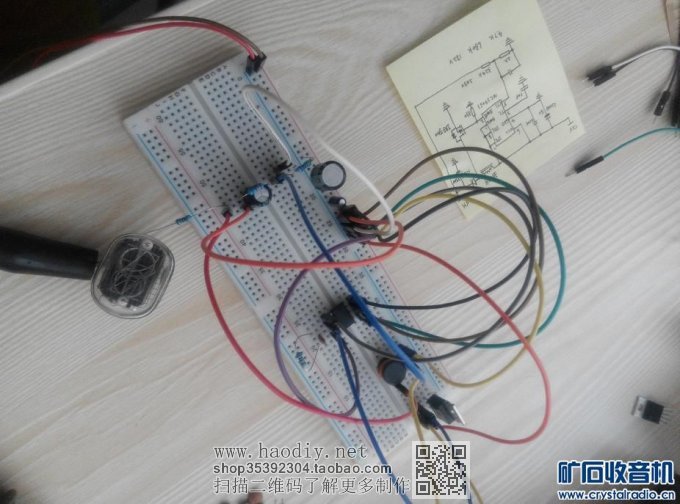

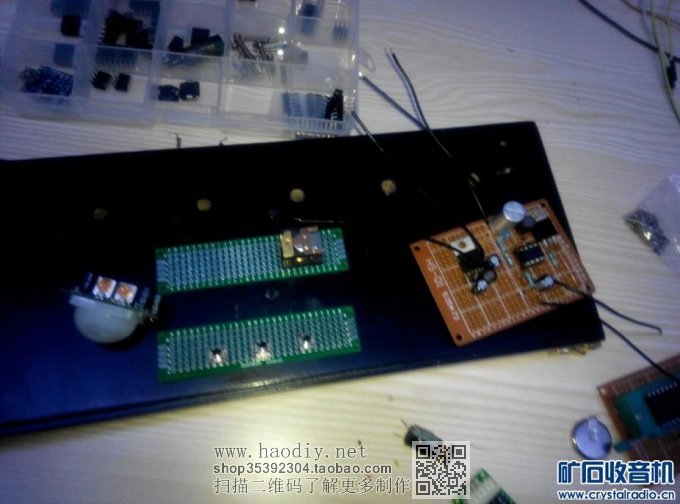

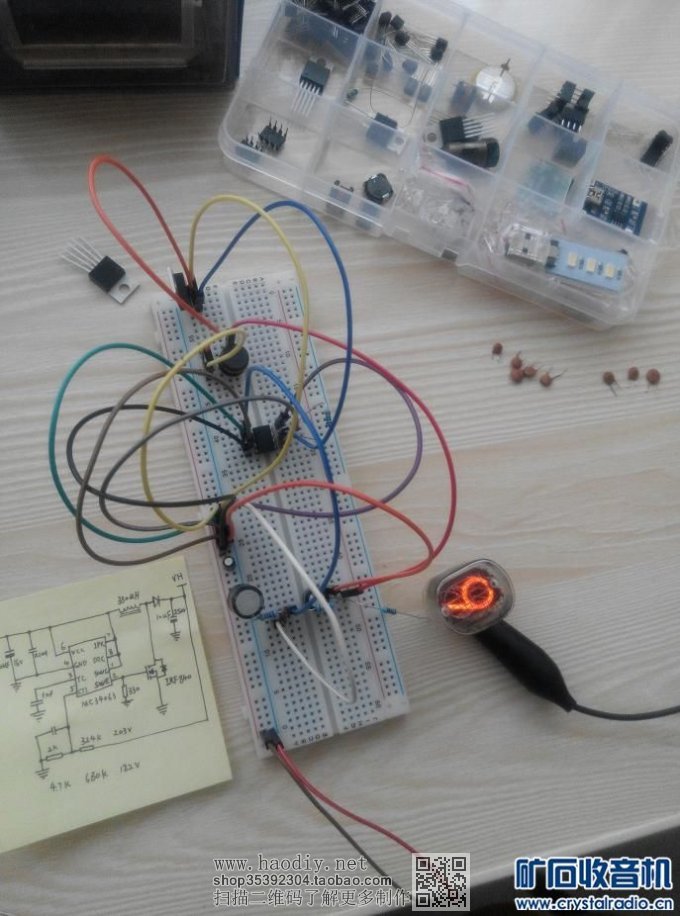

再装上高压电路。高压电路用的是MC34063芯片很好用。
【参赛】辉光电子管时钟

34063这个芯片周围有几个重要原件。。但是我就卡在了其中一个二极管上面。
本来要一只肖特基二极管我用了一只普通的二极管。怎么也查不出毛病。
老是烧电感。最后还把芯片也报废了。最后换掉有问题的二极管一切正常。
用12V升压203V 电流也就20到50毫安吧。
非常稳定。
【参赛】辉光电子管时钟

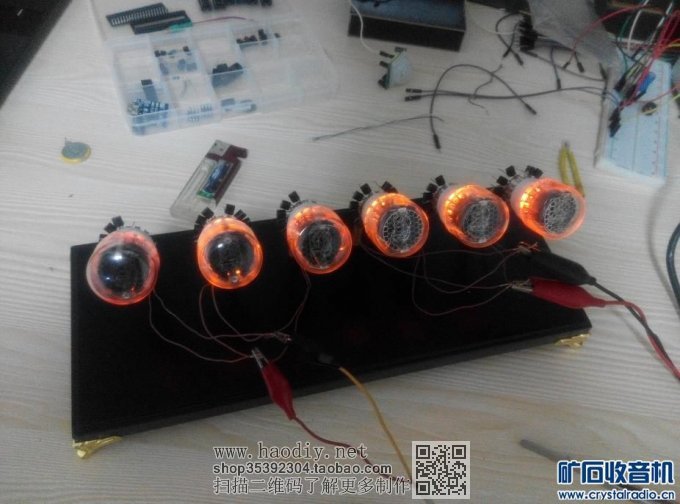

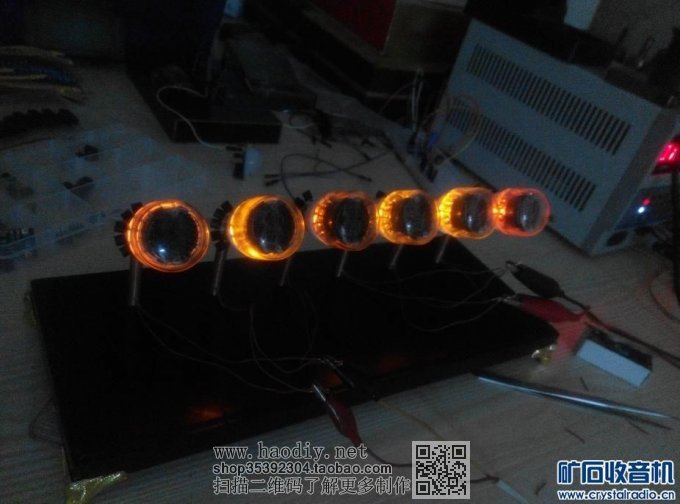

一开始给电子管管座的洞洞里加了暗红色的背光。
颜色效果非常带劲。
后来由于焊接不当。大部分被高温烧坏了。。哎。。。可惜。
【参赛】辉光电子管时钟

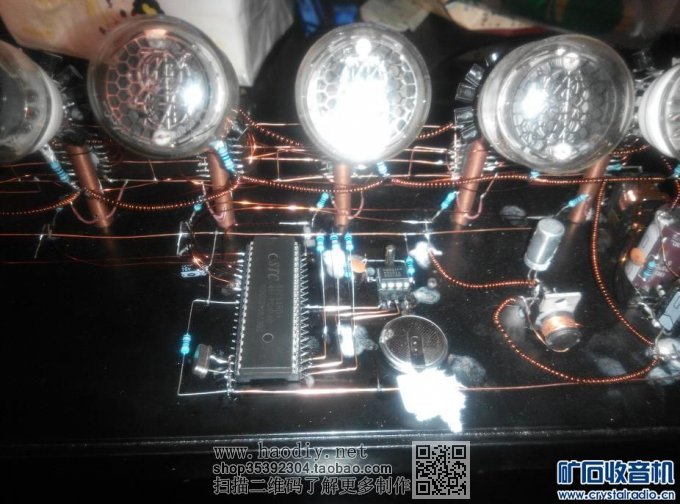

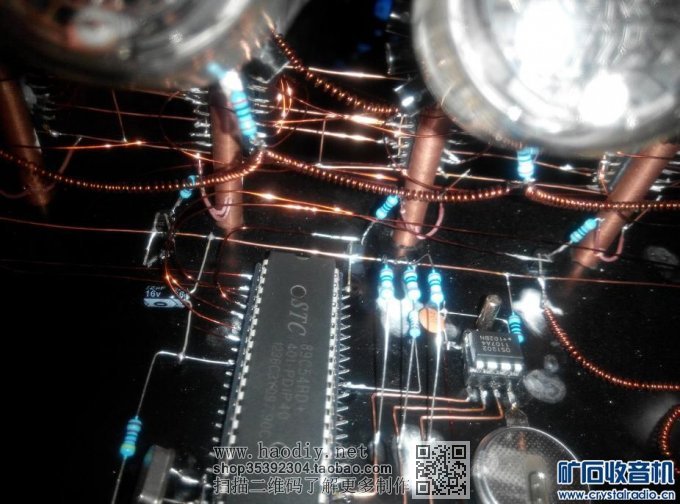

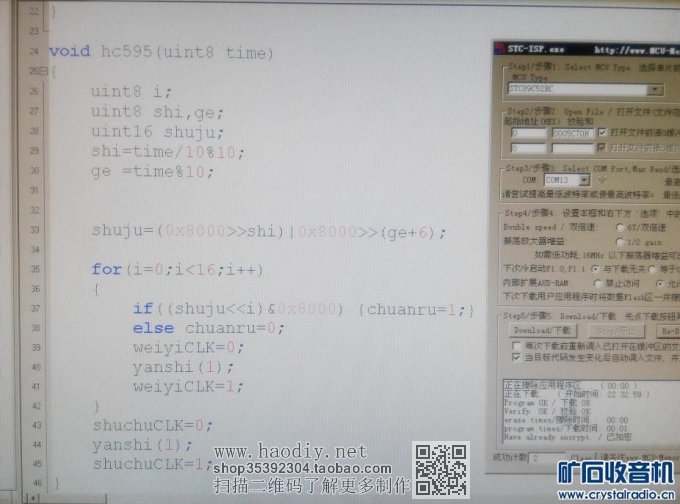

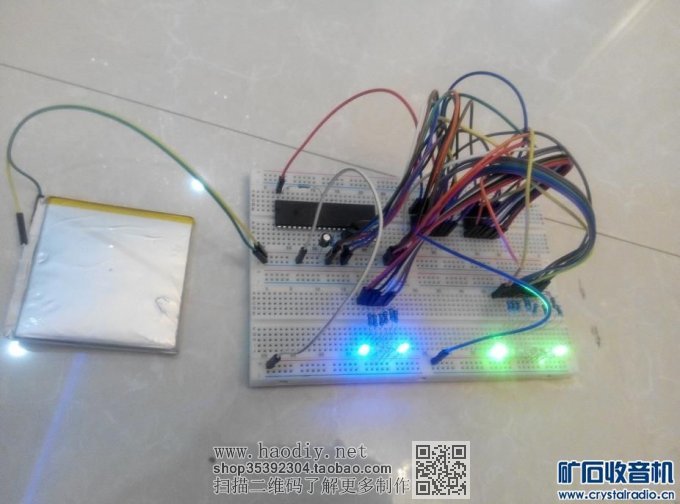

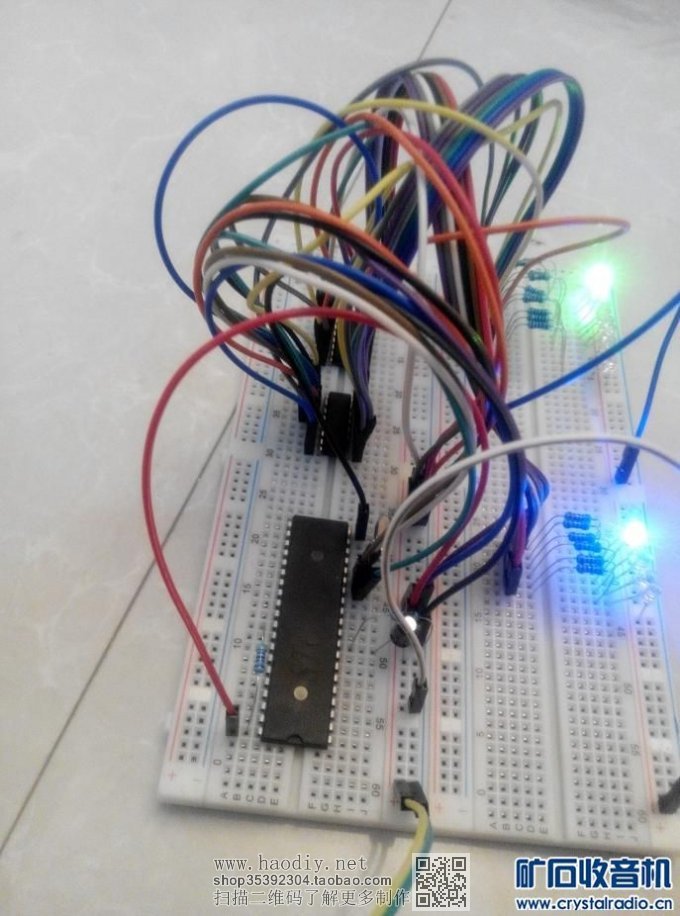

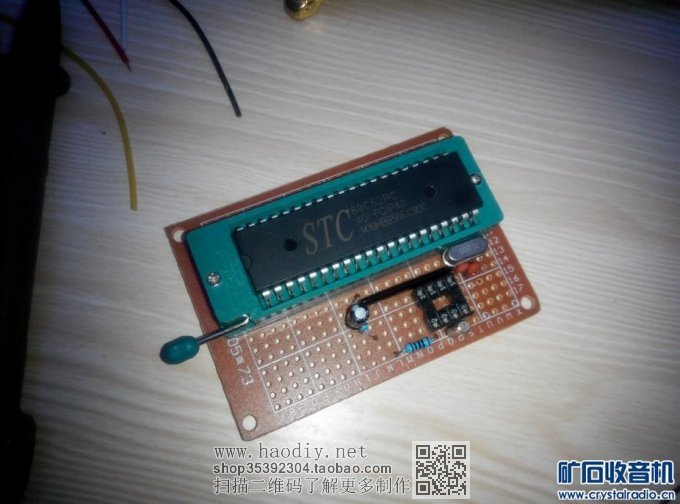

测试程序

程序里其实没什么太复杂的地方。。。
重点就是用单片机控制595。
把时钟芯片里的数据转化成  高低电平    在595上输出。
我用的办法是位移。

小弟没上过大学。。仅仅初中毕业。。都是自学。  有不对的地方大哥们别笑。

【参赛】辉光电子管时钟

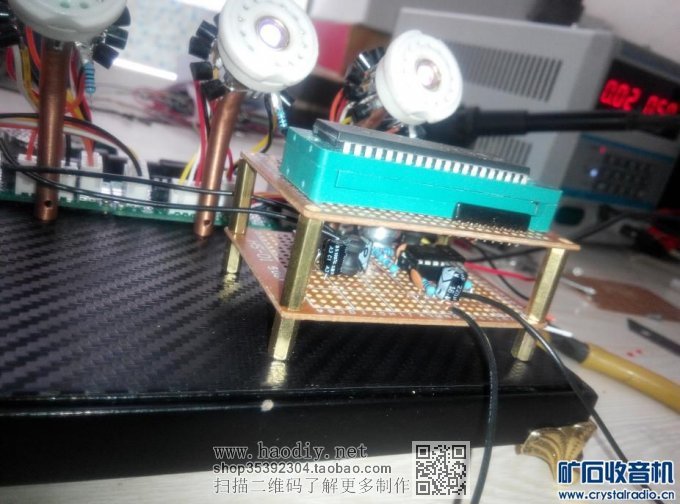

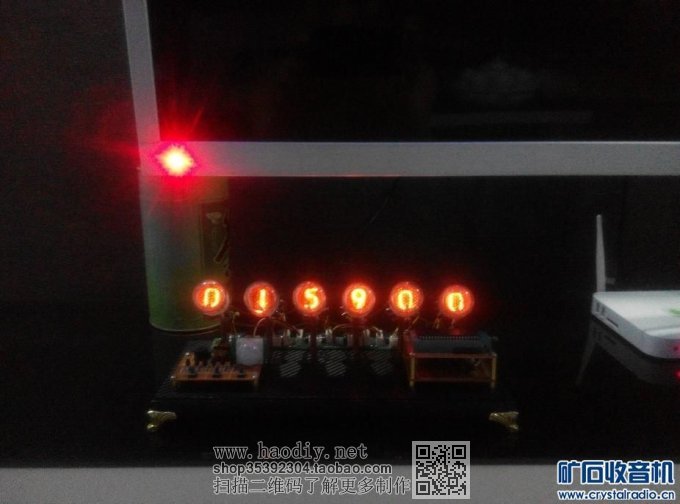

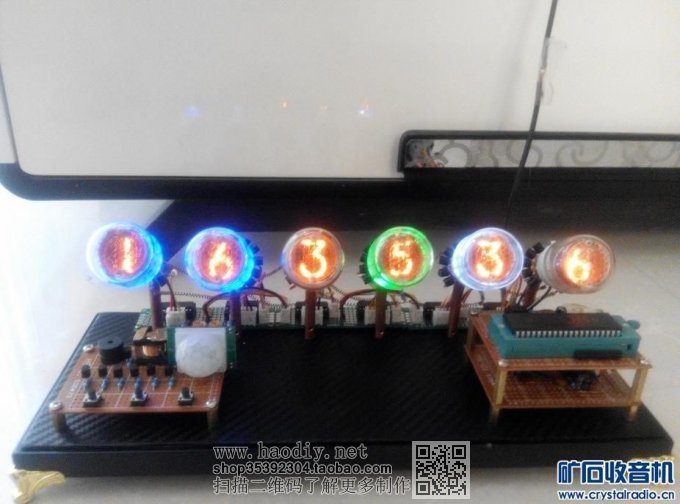

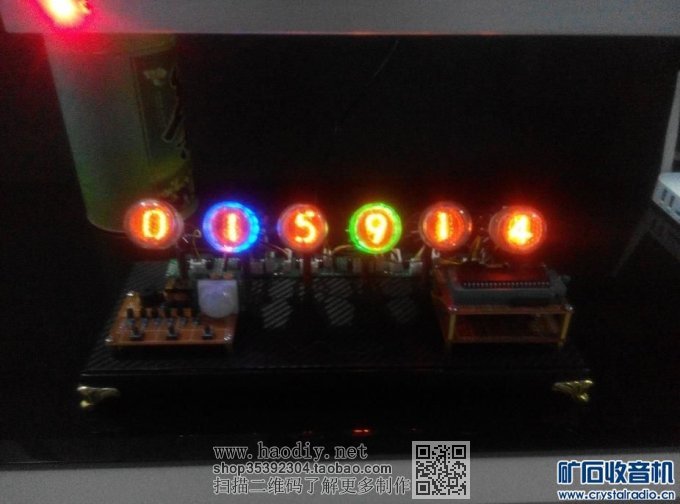

这个是最终的样子。其实以前比这个漂亮。。。
后期为了方便。。用了洞洞板。。。
这个洞洞板糟蹋了风格。直接没有了复古的感觉。。。
【参赛】辉光电子管时钟


下载附件

2015-1-26 17:39 上传

图片太多了。我是在分不清。理不清楚。。。

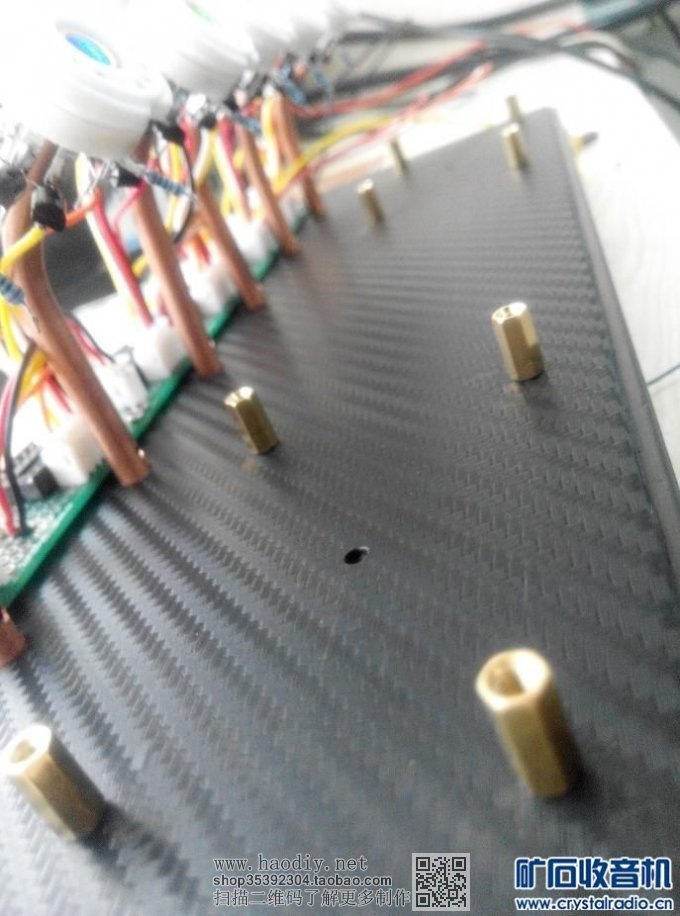

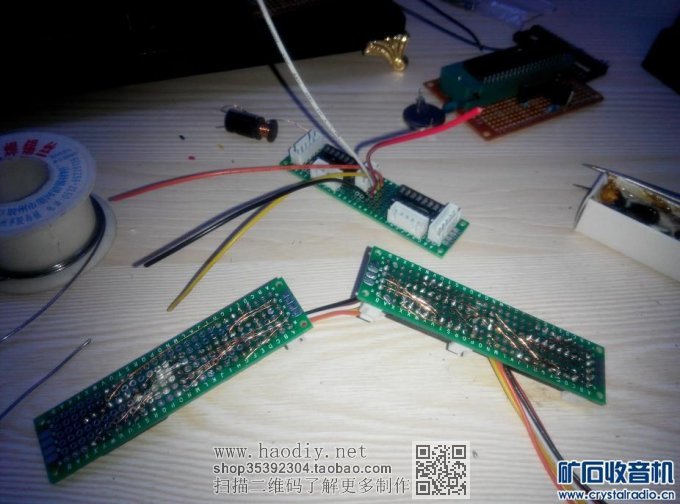

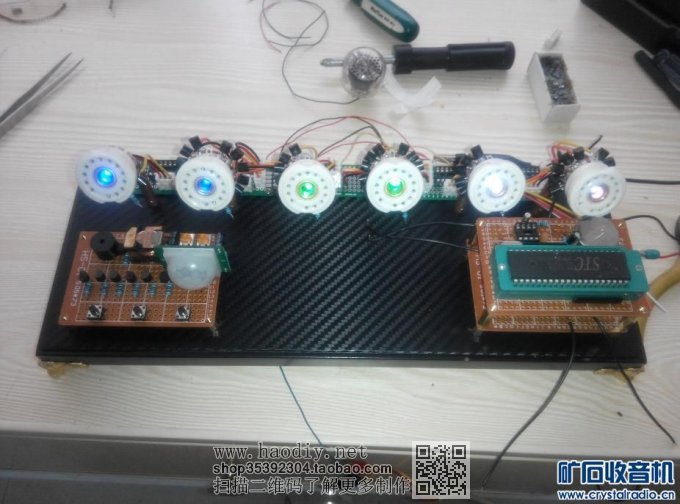

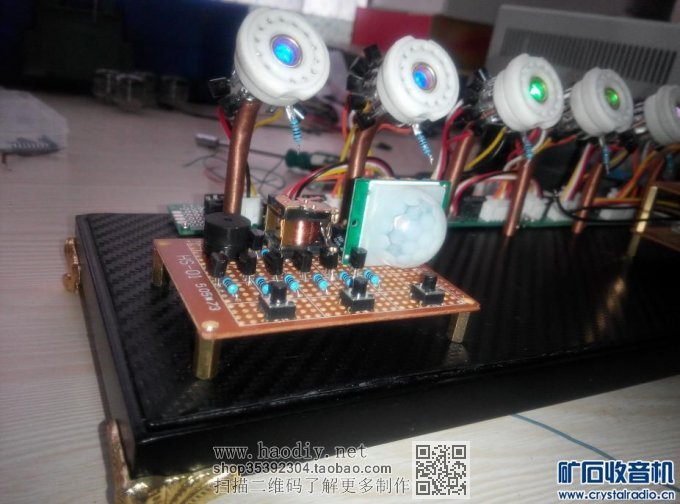

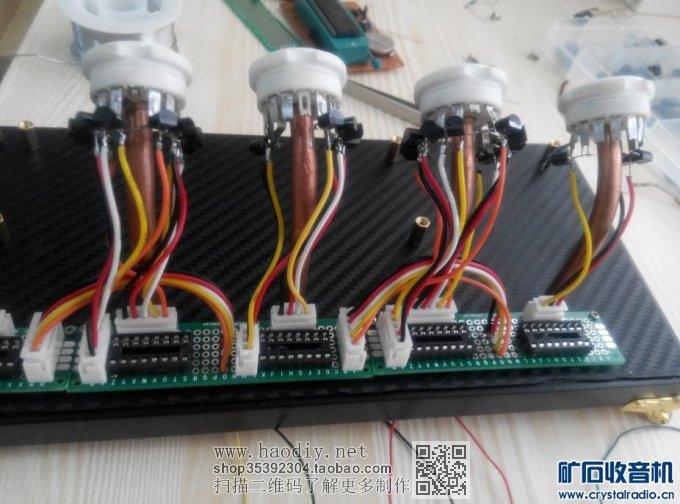

上面几张是后来改进的。。加了洞洞板。全部模块化了。
【参赛】辉光电子管时钟

这个是我老婆偷偷拍的。。。因为我不理她。她老是给我捣乱。

写的仓促。。大家有不过瘾的地方尽管说。。我一一解答。

原理：
我无意间在网上看到了辉光管。。  一下就被吸引了。

12V输入    用LM2575芯片做5V 用34063芯片做高压
5v供单片机 595串行  还有时钟
高压供辉光管阳极。
12V供继电器    继电器控制高压       人体红外感应控制继电器

程序功能：
不断读取DS1302 里的时间
发给595    595控制辉光管上的三极管       时间就一直在刷新

高压由人体控制人走到跟前3米内    继电器吸合    阳极高压有了。辉光管启辉。

6个辉光管    小时分钟秒秒       背光控制是由单片机完成。。。    二进制累加。  效果就是背光每秒变换一次。显示的是二进制的秒。

还可以设置闹钟    显示星期    显示年月日

有一只小蜂鸣器。。  3个按键。  中间 SET .          右    加/日期 .          左  减/闹钟.

很简单。 30秒就会设置。

发帖确实很累。。。看不到前面写的什么。。都忘了。。
希望大家喜欢。。。

小惠给大家拜个早年。。  希望大家万事如意。
我还会再发帖的。。
因为我要分享给大家的东西太多了。  太多了。。。敬请期待。！

补充内容 (2015-1-31 17:14):
电路图更新在35楼
