10天前脑袋一热就拍了下来，可恶的韵达10天才送到，（一般快递最多5天就到了）再次鄙视之。
拿来感觉跟电瓶车充电器一样大，有分量。
拿回去先跑下负载，看有木有进水性能下降之类的，然后就开壳，出线处剪掉，往里面捅，再卡簧钳（外翻式）的一用力就开了，剩下的取取屏蔽罩，好几层，导热硅胶不要钱似的，正反面半公分全抹上。
再就是改下电压，准备给黑武士当前级用。

上图吧。
拆改个hp 32v 5625ma电源，改到37v

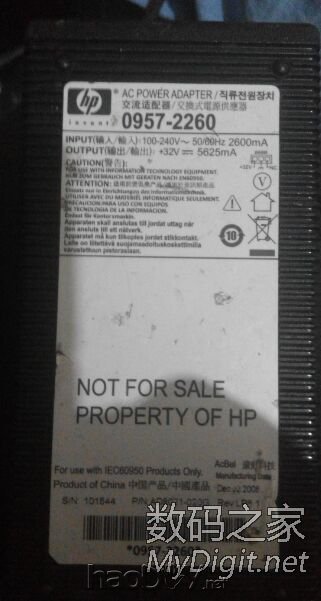

铭牌就这样了

32v 5625ma

拆改个hp 32v 5625ma电源，改到37v

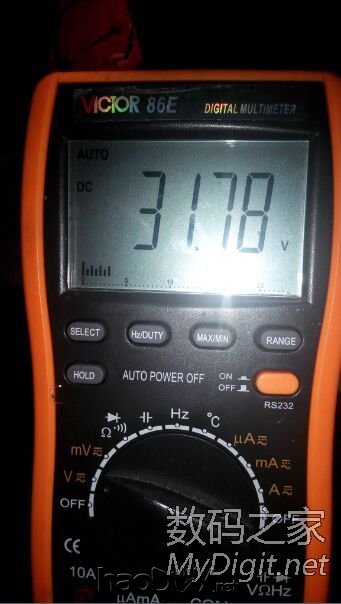

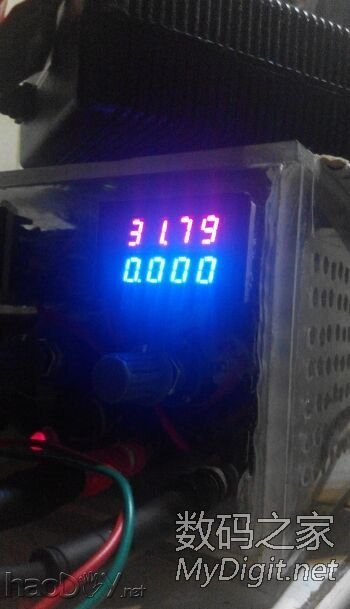

空载电压31.78v

拆改个hp 32v 5625ma电源，改到37v

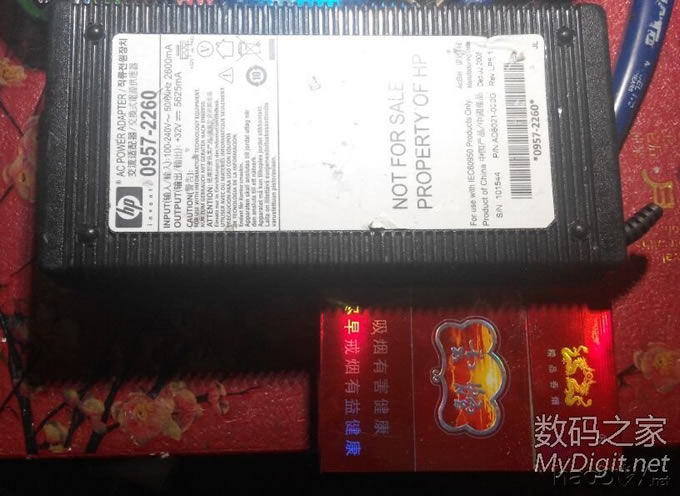

跟烟盒对比，厚度有1个半烟盒。长度接近两个

拆改个hp 32v 5625ma电源，改到37v

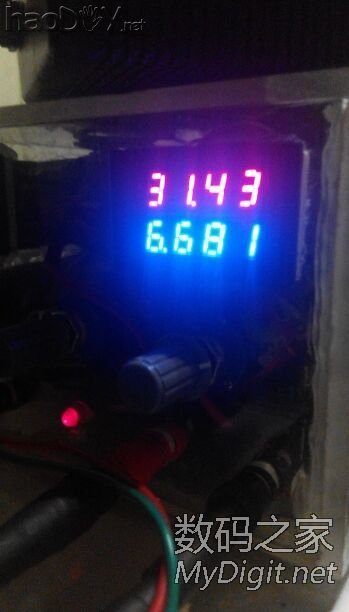

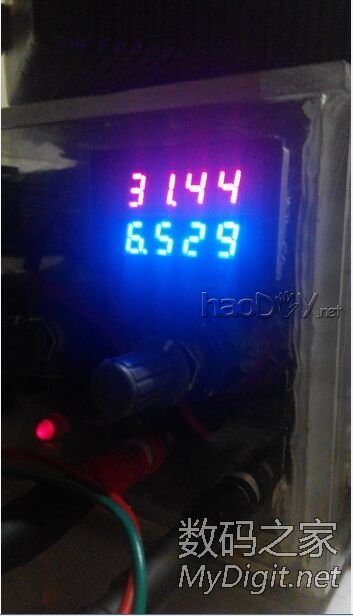

上负载

6.5a

6.68a，6.7安立马保护

拆改个hp 32v 5625ma电源，改到37v

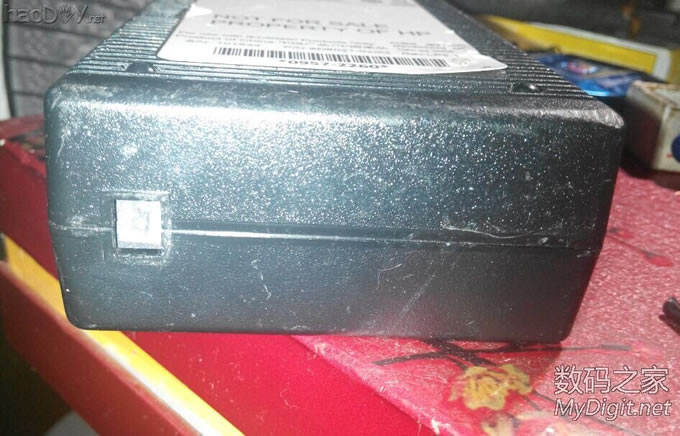

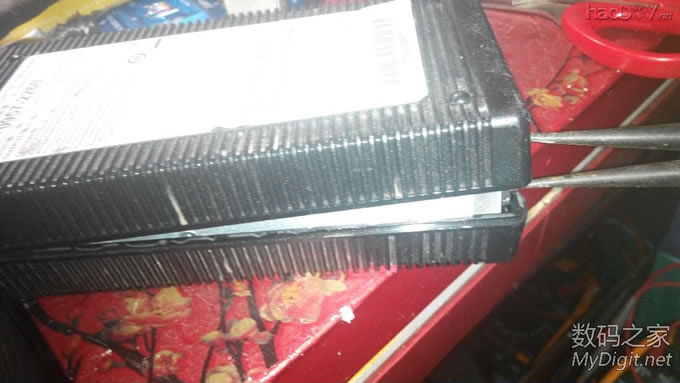

然后就是开壳了，这个出线用美工刀剪了，往里面捅，

拆改个hp 32v 5625ma电源，改到37v

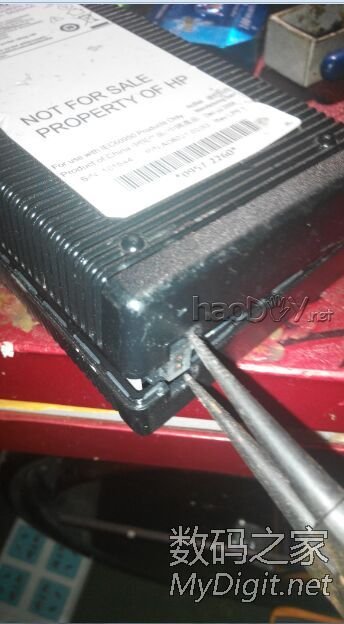

再卡簧钳（外翻）的一用力就开了

拆改个hp 32v 5625ma电源，改到37v

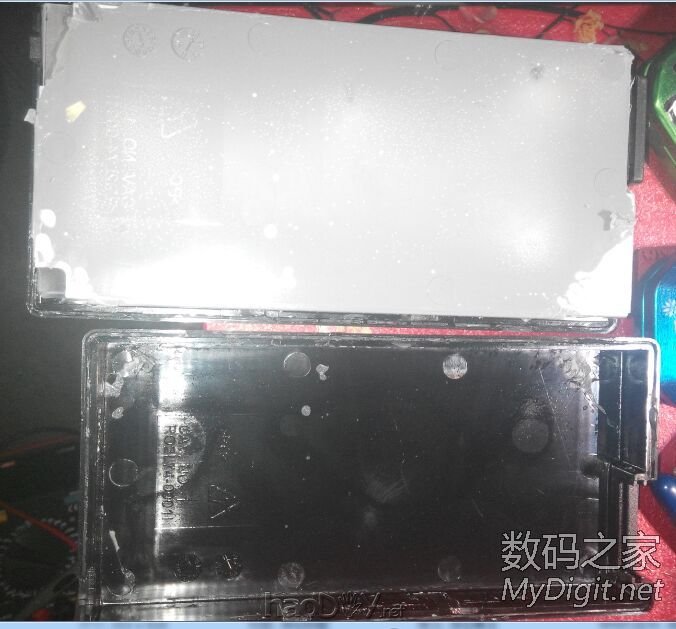

差不多了

这个导热胶很厚，两面都有

拆改个hp 32v 5625ma电源，改到37v

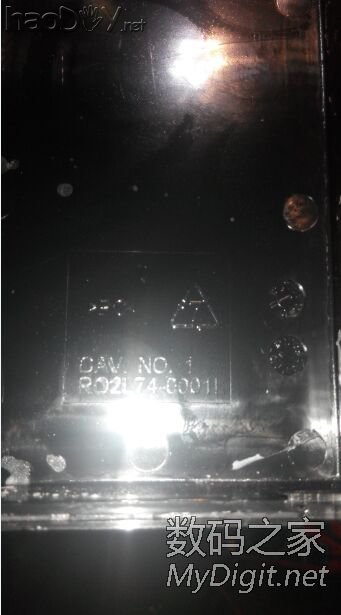

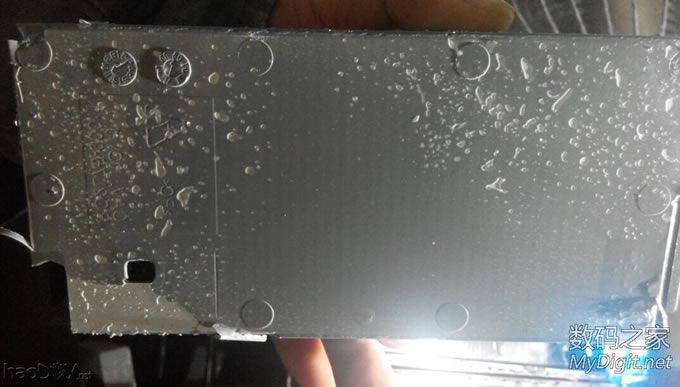

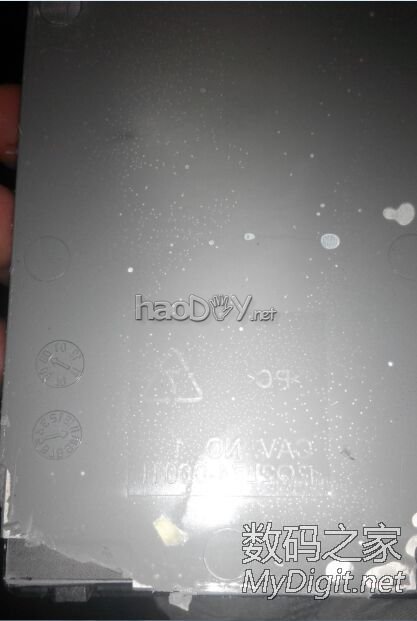

壳子上的字

胶面上都有字了

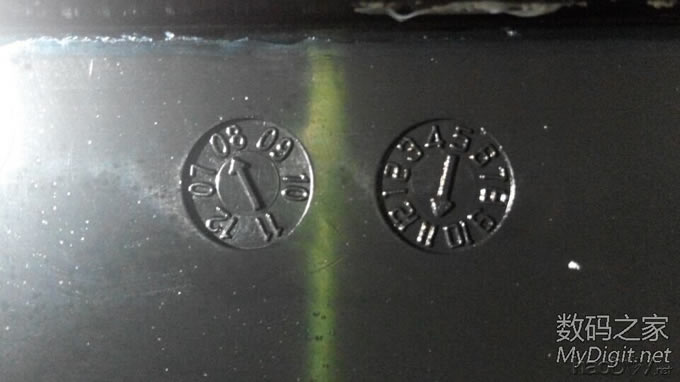

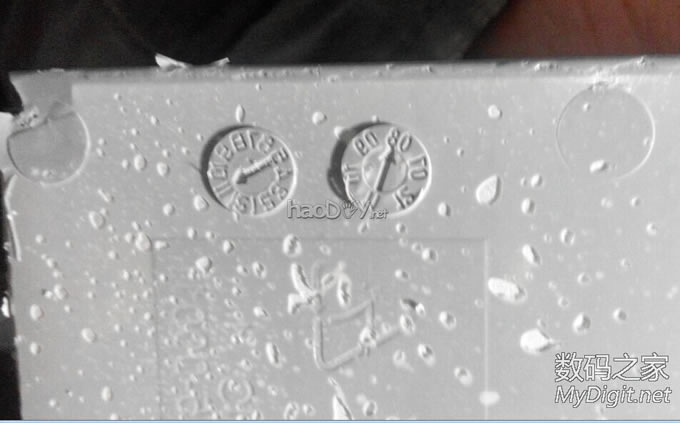

这个电源时间可以看出是08年11月

拆改个hp 32v 5625ma电源，改到37v

屏蔽罩上的导热胶。。。。

拆改个hp 32v 5625ma电源，改到37v

日期标记都印在导热胶上了

拆改个hp 32v 5625ma电源，改到37v

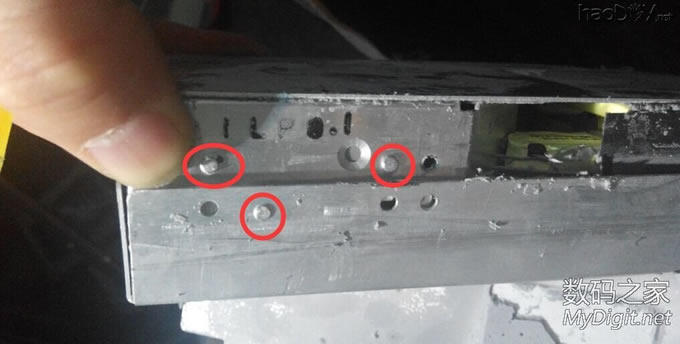

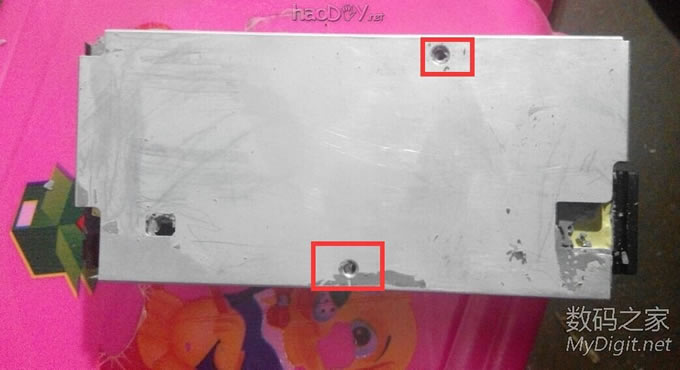

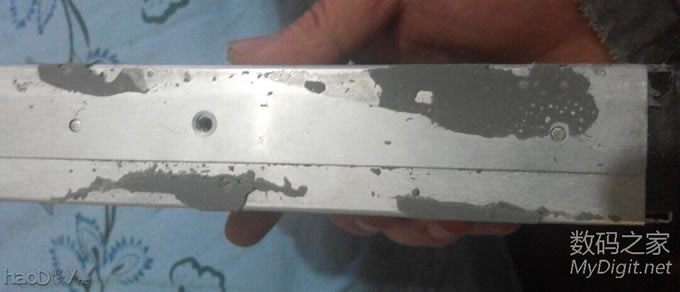

这里有螺丝，另外一面对称的也有一颗

拆改个hp 32v 5625ma电源，改到37v

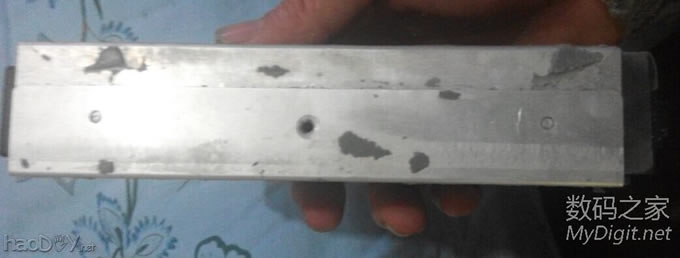

另外一面

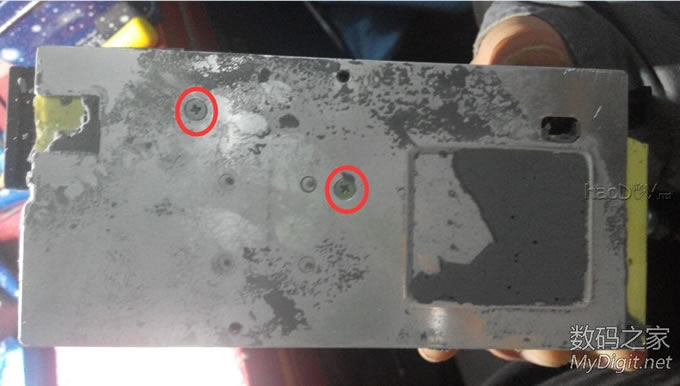

这一面的螺丝被导热胶遮住了，废了好久撬不开，问开过壳子的朋友说是这里还有，得去掉导热胶才能看到奥

拆改个hp 32v 5625ma电源，改到37v

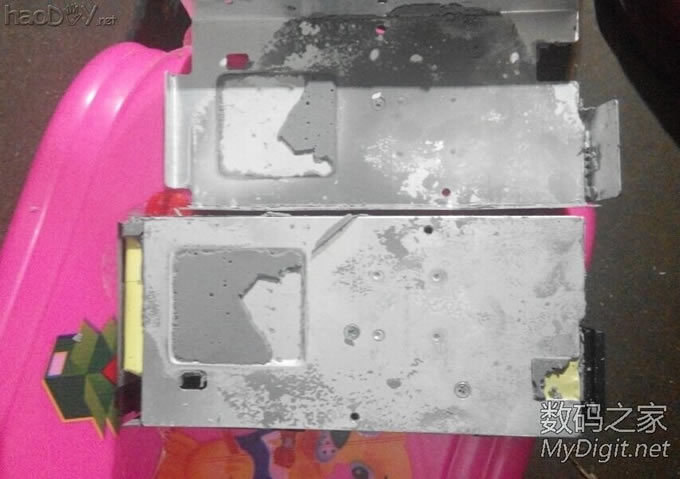

这一面是分立元件面，那可方形凹坑下面应该有发热元件，所以专门凹下去再导热硅胶填满

拆改个hp 32v 5625ma电源，改到37v

这些卡扣得用撬棍撬开了

拆改个hp 32v 5625ma电源，改到37v

出来了。

————2楼再说改电压的方法————

二楼继续——————
拆改个hp 32v 5625ma电源，改到37v

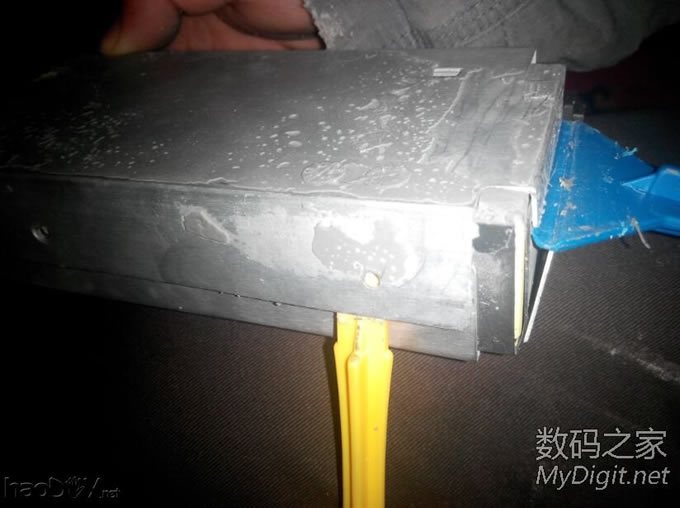

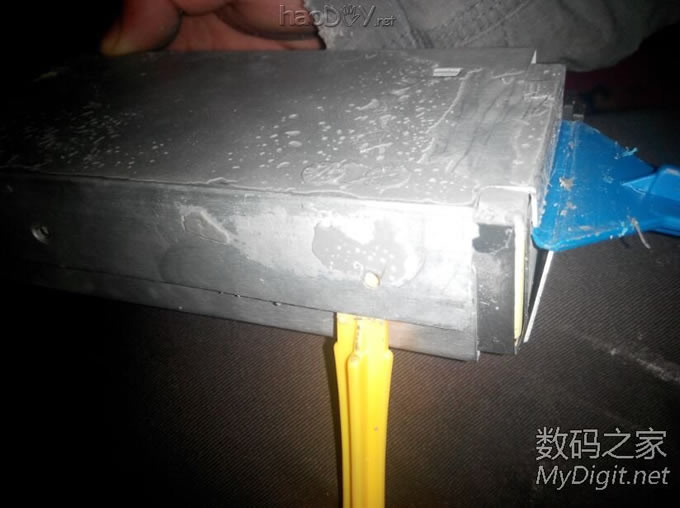

还有张中途开壳的
几个撬棍一起上

拆改个hp 32v 5625ma电源，改到37v

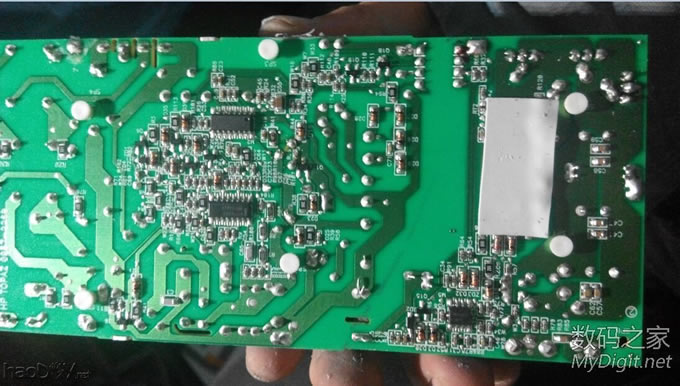

板子这样的

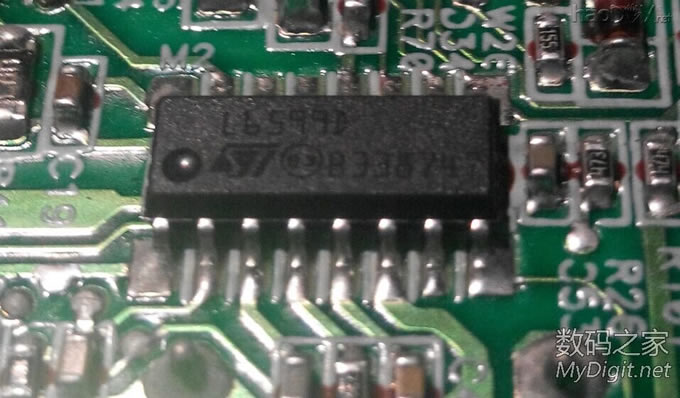

高压侧IC 意法l6599d PWM 控制

拆改个hp 32v 5625ma电源，改到37v

另外一颗高压侧的ic ncp1605g pfc矫正控制IC

拆改个hp 32v 5625ma电源，改到37v

分立元件面就没继续拆了，这里还有两科螺丝，测试带载还行，应该电容啥的都还足量。

拆改个hp 32v 5625ma电源，改到37v

下面说改电压，还是网友提供的

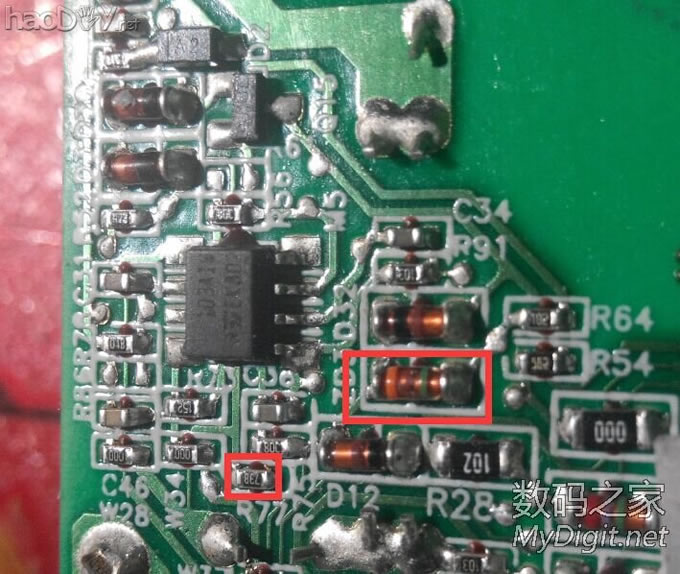

途中大红框的35v稳压管，想改38v左右就再加5v的上去，
小红框里面的电阻改为4.7k的，输出就在38v左右了

这是网上说的

拆改个hp 32v 5625ma电源，改到37v

于是我找啊找，找来个5.1v的稳压管，还是插接件的，于是只能这样了

拆改个hp 32v 5625ma电源，改到37v

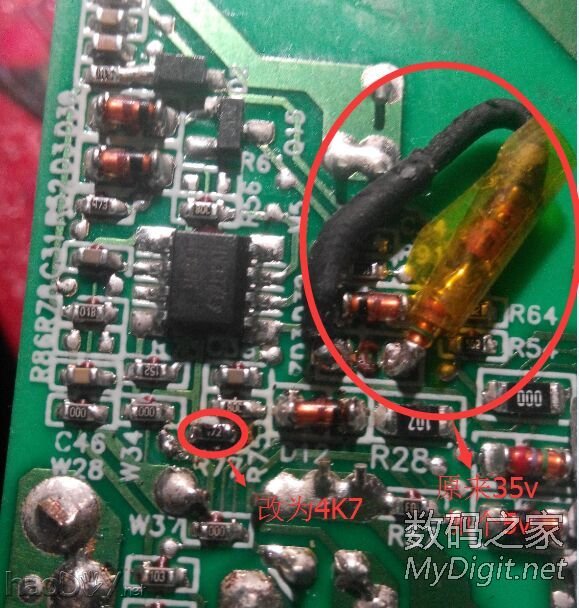

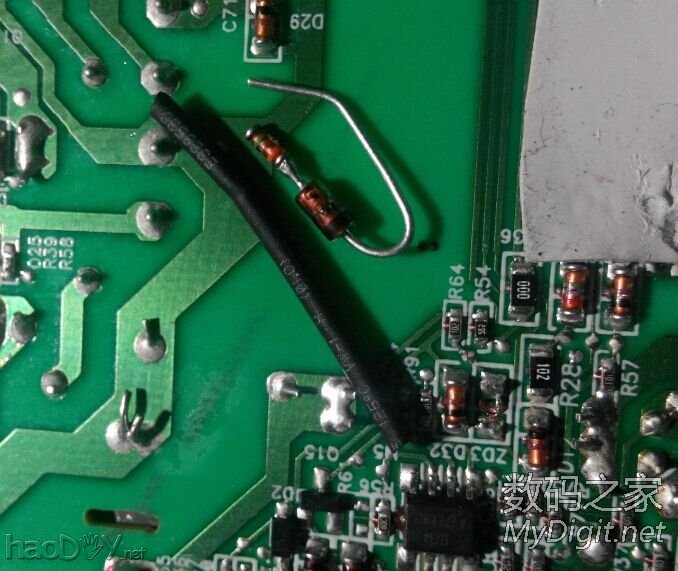

串接在原来35v稳压管上，再用引线走一大圈回来接焊盘。
黄色的是耐高温胶，黑色的热缩挂
总之改稳压管就是改过压保护阀值

拆改个hp 32v 5625ma电源，改到37v

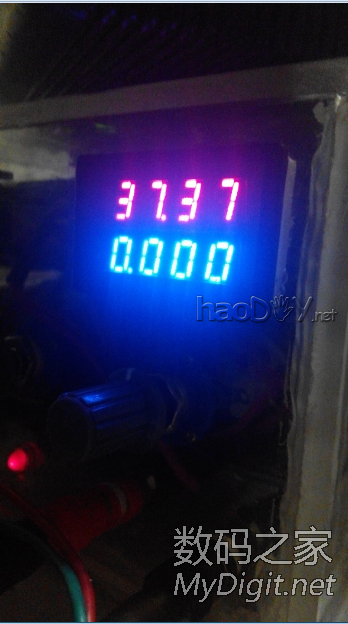

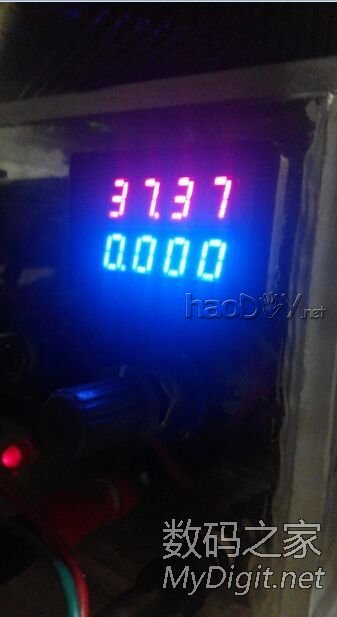

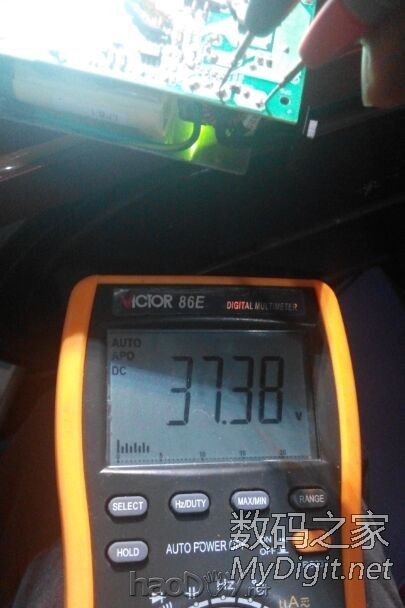

好了，上电看看，37.38v，应该元件误差引起的，算成功了

拆改个hp 32v 5625ma电源，改到37v

s

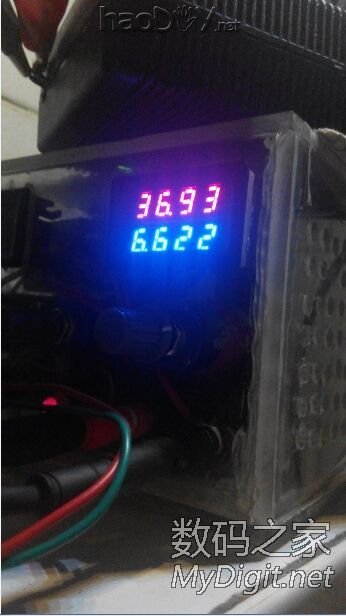

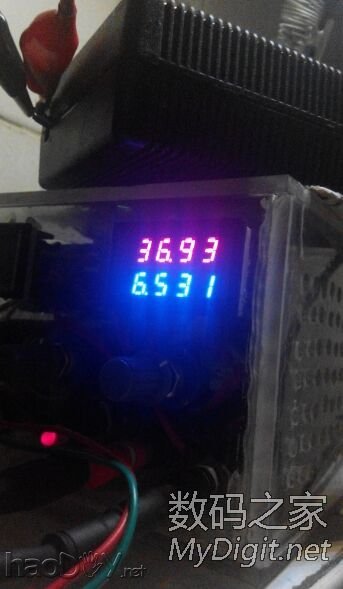

上负载测试0.01v的表头误差可以无视了

拆改个hp 32v 5625ma电源，改到37v

最大还是6.67a的样子，到6.7安就保护了、

好了————完了，收拾下放好————
谢谢观看，M打赏点吧：）
