【参赛】2P2单管机—哈托莱式双磁棒线圈_haoDIY_音响电子电脑科技DIY小制作发明

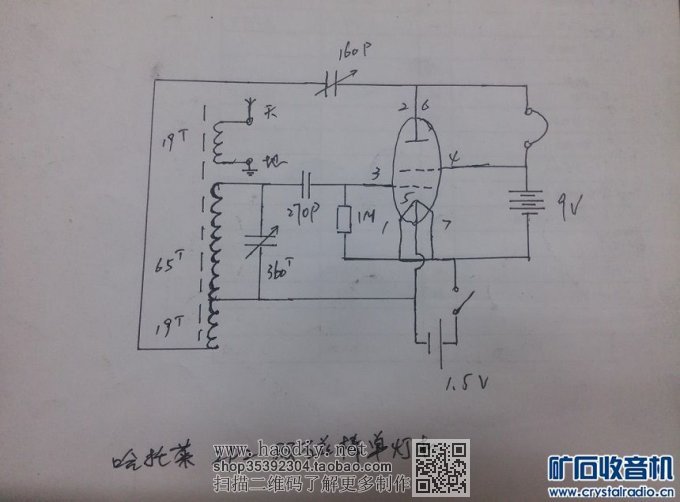

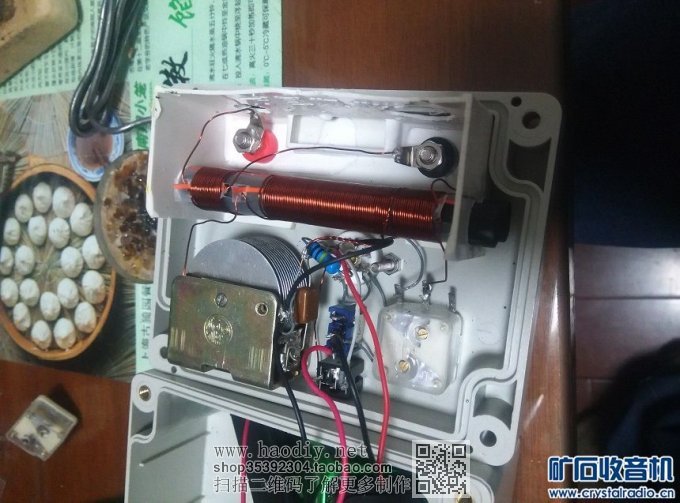

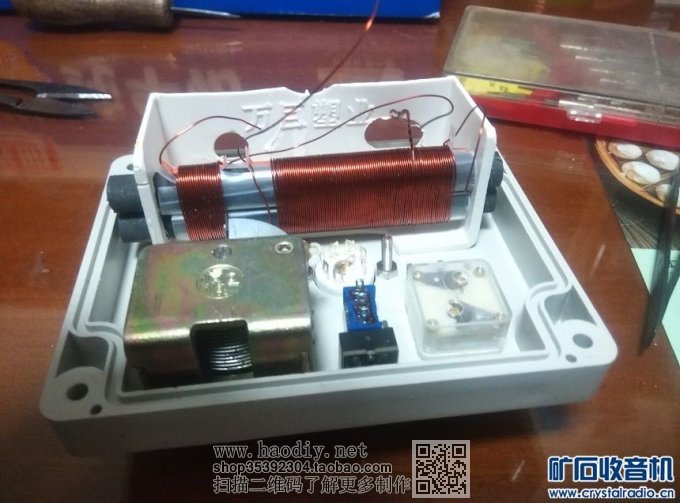

2P2单管机做的小巧轻便才好玩，但2P2的放大能力不好和晶体管3AG比，用像636那样的短磁棒效果都不太好，要么就是加天地线，但又不好移动，我这里信号不好，要用一根长磁棒20厘米才勉强听清，20厘米磁棒听见的台换成10厘米就没有踪迹了，20厘米磁棒又太长，那单灯机就不可能小巧了，怎么才能缩短磁棒又不影响收听？在矿石机版学了一招，磁棒拐弯了，变成并排两根10厘米磁棒了，用两根是为了弥补信号不足，线圈里放两根10厘米的磁棒，磁棒短了，再生线圈移动范围小了，干脆用哈托莱式线圈，就不用调了再生线圈的距离，装机后声音明显响了，是双磁棒的原因？于是抽调一根，感觉和原来的长磁棒差不多，是哈托莱式线圈的原因，立刻换上长磁棒，感觉一片光明，声音震耳了，本机用的是223有机可变电容控制再生,还省掉了一个270P电容,感觉比可变电阻好控制,而且寿命比可变电阻长,再生线路是并联在屏极的,不影响耳机回路,所以比原来做的单灯机效果要好一些,没想到哈托莱式线圈还能再提高灵敏度。

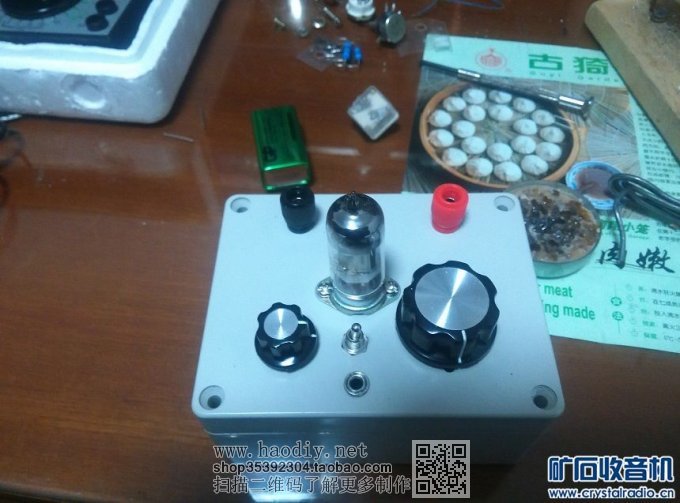

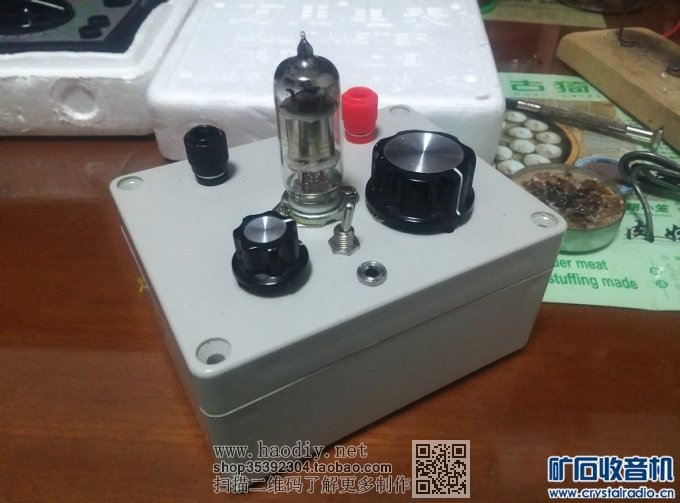

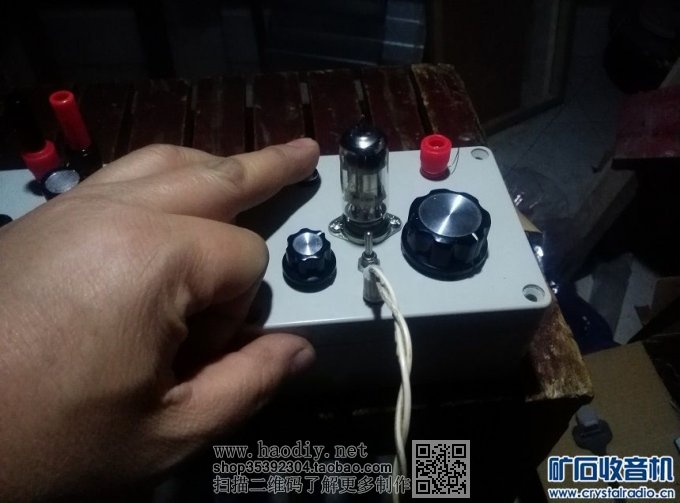

此前做的实验机,造型不好看,于是重新做一小机参加比赛,这次又增加了一天线线圈,在4楼用0.3的漆包线钓鱼竿天线,单接天线能收到山东台（本人在上海市闸北区）,这是没有想到的,灵敏度不错,用手摸地线接头,声音变响了,但选择性有些下降,也许天线线圈可以减少些,不过只接天线效果还是很不错的。

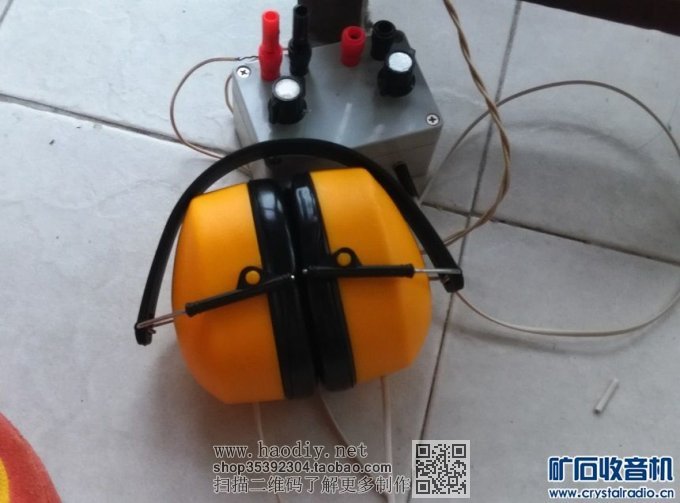

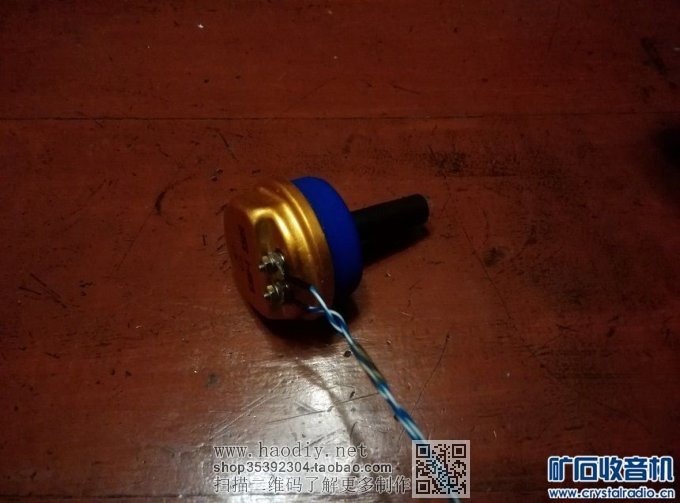

耳机用的是仿T725 +SHH-1，有双耳串联的，也有单耳超级636耳机

能收听到上海本地台，南京，苏州，台湾1557 香港宗教台，日本，韩国，

补充内容 (2015-3-20 05:55):
用铝合金窗接地线，音量大怎，选择性也一样，

补充内容 (2015-3-20 05:56):
用铝合金窗接地线，音量大增，选择性也和原来一样，一些原来听起来很轻的台都很清晰了，效果很好，
