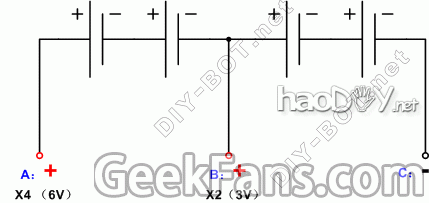

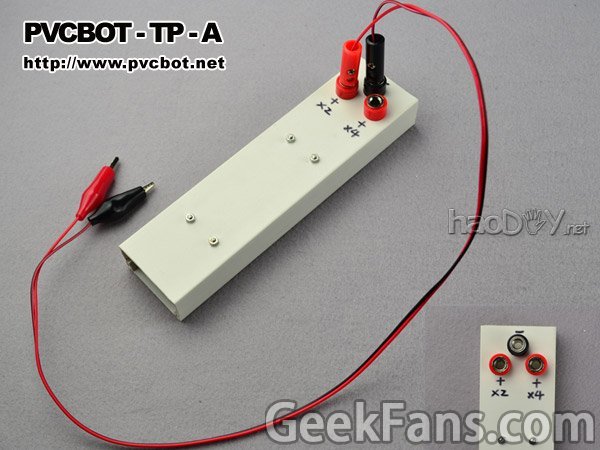

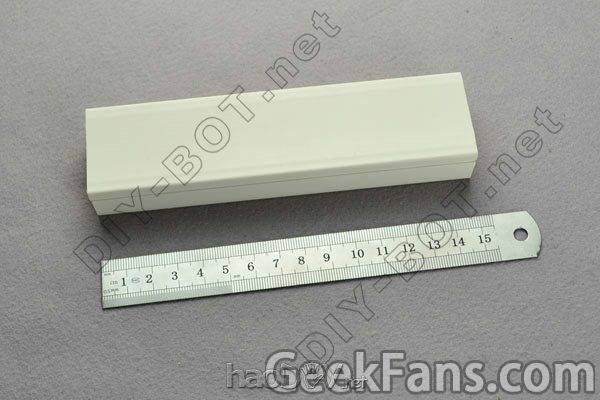

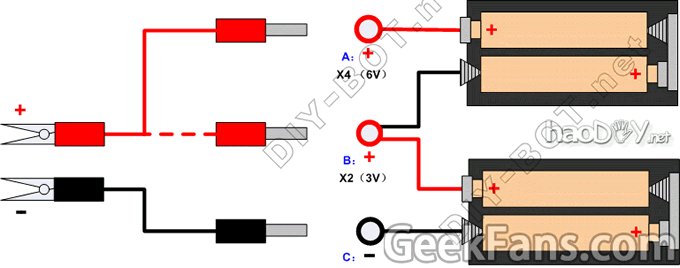

直流实验电源是电子制作中进行电子实验和电路调试不可缺少的重要设备，有条件的朋友可以直接购买成品的电源设备（比如各类开关电源、稳压电源等），而假如以低成本的最小可用原则来要求，同时为了体现DIY的宗旨，我们建议不妨自己DIY一个简易的直流实验电源。 对于PVCBOT，最简单最省事的电源，可以直接用一个电池盒接上电源线就算做好了。不过，我们始终认为DIY虽然是手工制作，但却不代表对其没有要求：作为一个工具，本身也是一款作品，它不能太简陋，在实现基本功能的基础上更要尽可能精致一些。为此，我们专门设计一款简易的便携式直流实验电源供大家参考. 基本原理 这是一个简易的实验电源，外壳用PVC线槽制成，由四节5号电池供电，可以选择性输出3V或6V两种不同的电压。 当前实验电源的电路原理非常简单，两节电池串联在一起为一组，四节电池总共就是两组串联在一起，第1组正极为6V电压输出的正极（A）；第2组负极为输出的负极（地）（C）；两组电池连接在一起的中间引出一个抽头作为3V电压输出的正极（B）。 电源通过香蕉插座引出输出的接口，输出的导线一端连接香蕉插头，另一端为鳄鱼夹。通过香蕉插头/插座的不同插接方式，可以控制鳄鱼夹输出的是一组两节电池的电源，或是输出两组四节电池的电源。

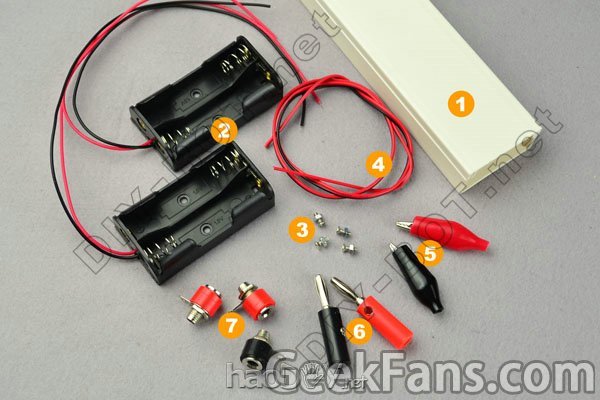

器材准备

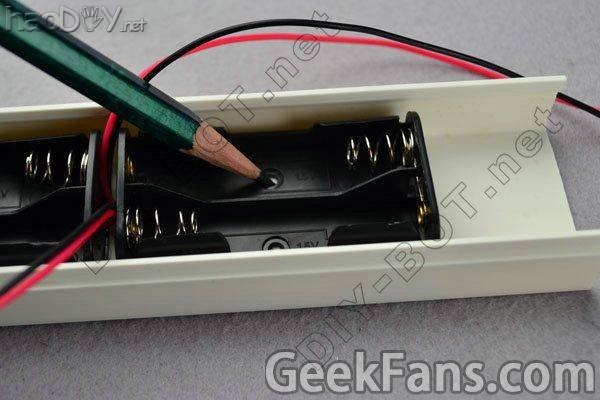

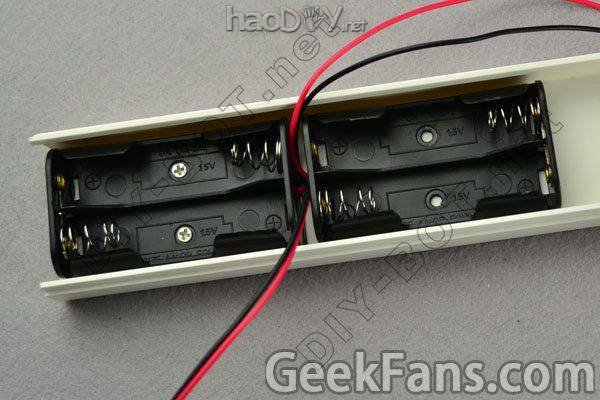

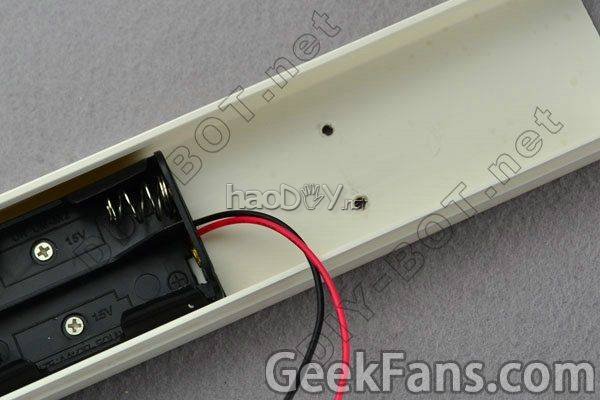

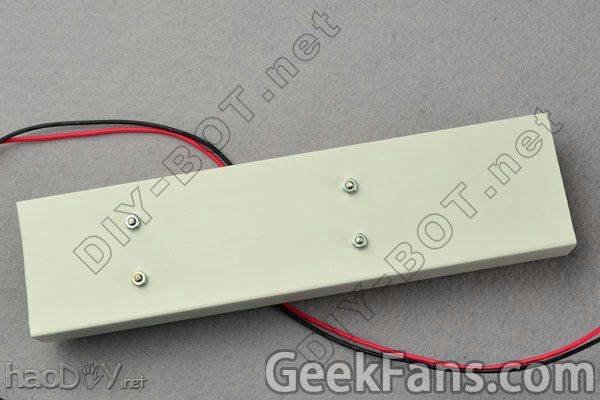

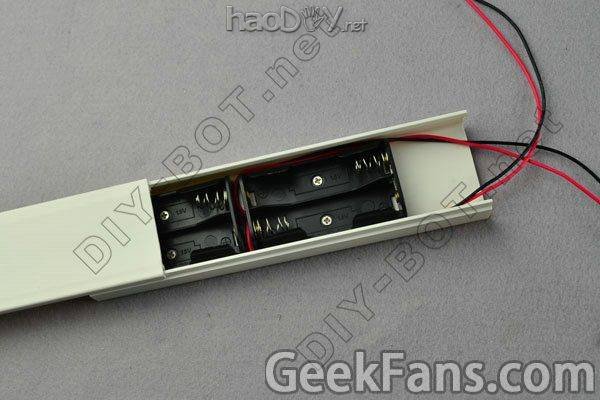

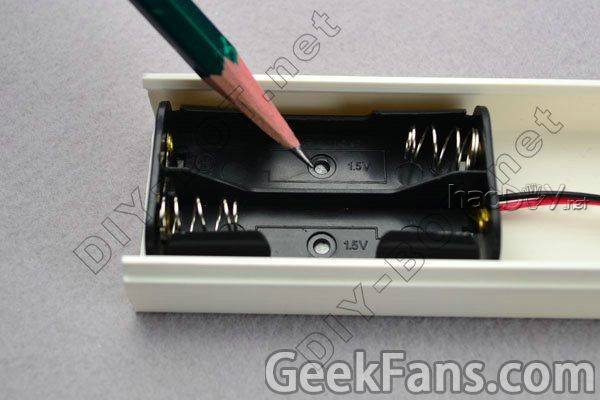

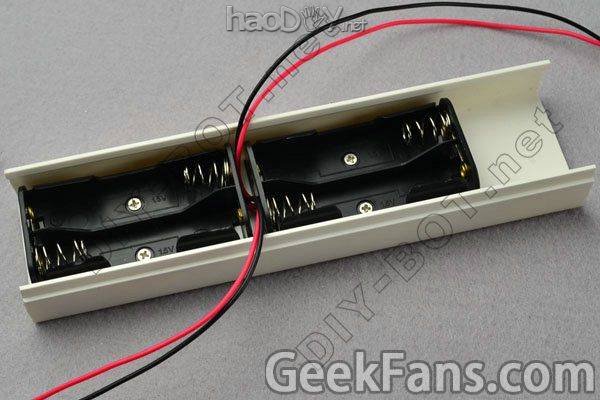

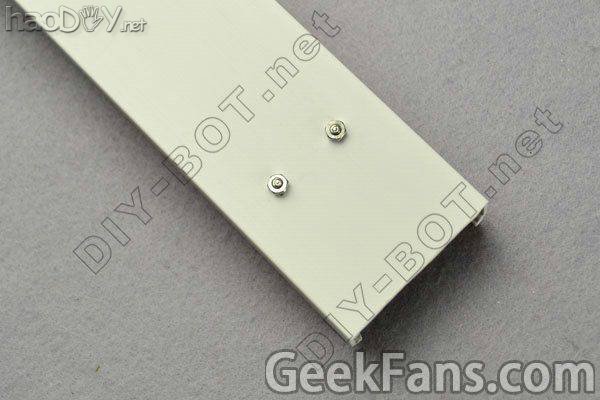

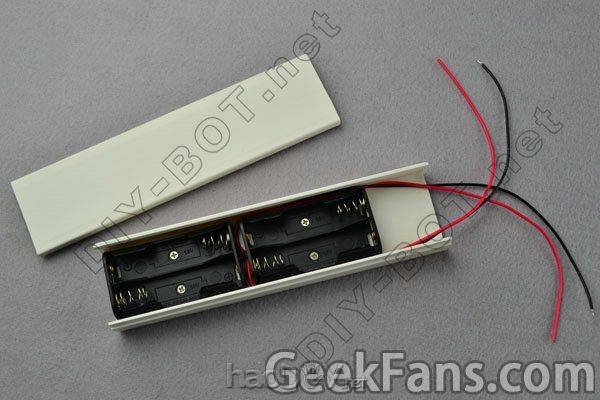

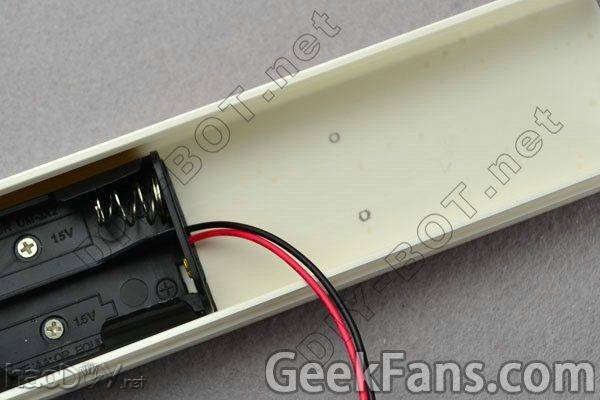

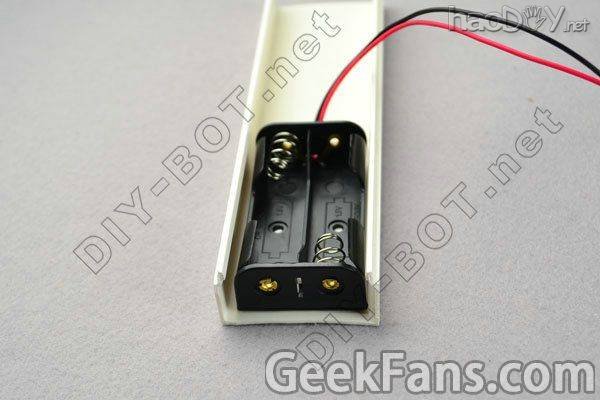

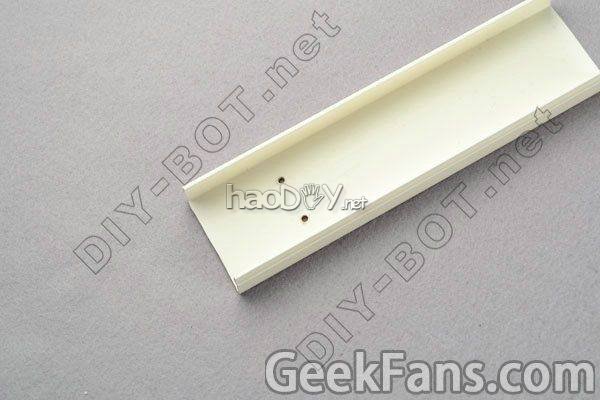

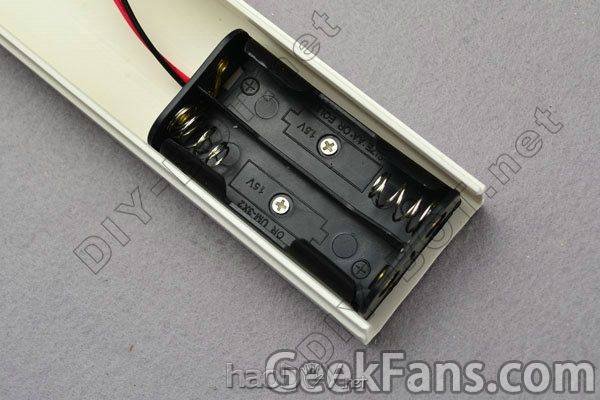

制作过程 1.电池盒
|
