1分钟  gps定位器变短信猫

时间:2017-06-23 20:17来源:数码之家 作者:3344520240 点击: 次
这个定位器其实就是一个GPS模块+GSM/GPRS模块，所以我就有了把它当做端口猫的想法。观察电路发现有几个测试点 TXRX GND ，没猜错的话应该是ttl电平的吧？ 用万用笔一量竟然和 mini usb 是 通的，随后找来一根 usb线剪短接到usb-ttl的转接线上，打开串口助手看
这个定位器其实就是一个GPS模块+GSM/GPRS模块，所以我就有了把它当做端口猫的想法。
1分钟  gps定位器变短信猫



观察电路发现有几个测试点 TX  RX GND ，没猜错的话应该是ttl电平的吧？   用万用笔一量竟然和 mini usb 是 通的，


1分钟  gps定位器变短信猫

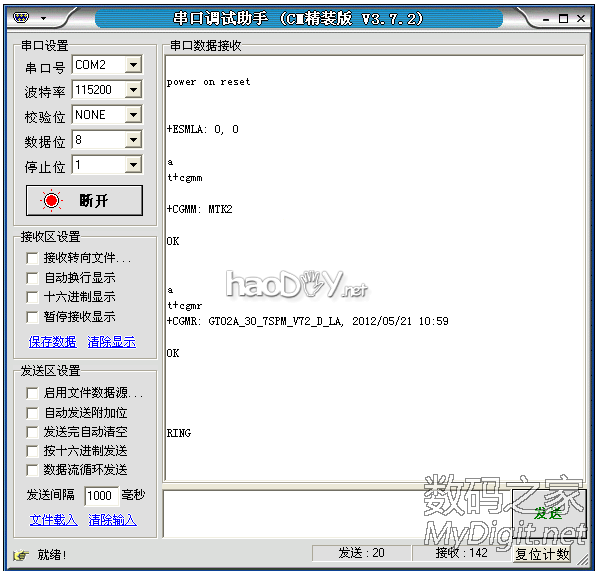

随后找来一根 usb线  剪短接到usb-ttl的转接线上，打开串口助手看看


tx和rx ，波特率  多试验几次，就找到了，波特率115200.
1分钟  gps定位器变短信猫



注意只需要接  rx  tx gnd    不管是ttl线上的 5v还是 3.3v都不用接 ，免得烧了板子。

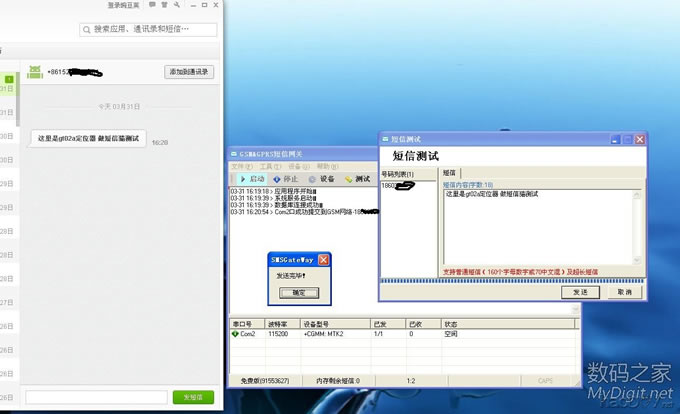

找了个短信群发软件试验一下，成功了！
1分钟  gps定位器变短信猫

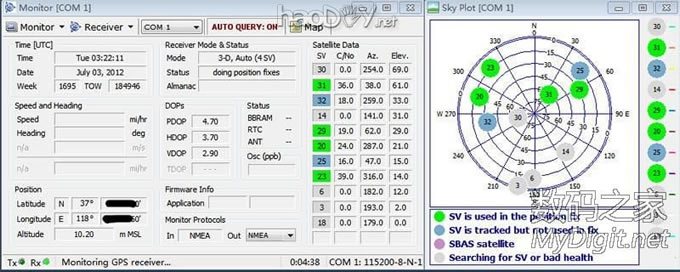

据说  通过上面的gps的 测试点，它还可以变成一个标准的 USB  -GPS接收器，我还没有试验，等几天去 车上试试
下面这张是借用别人的贴图
1分钟  gps定位器变短信猫









最后附上短信群发软件1分钟  gps定位器变短信猫 SMSGateWay190.zip (2526 K) 下载次数:104
