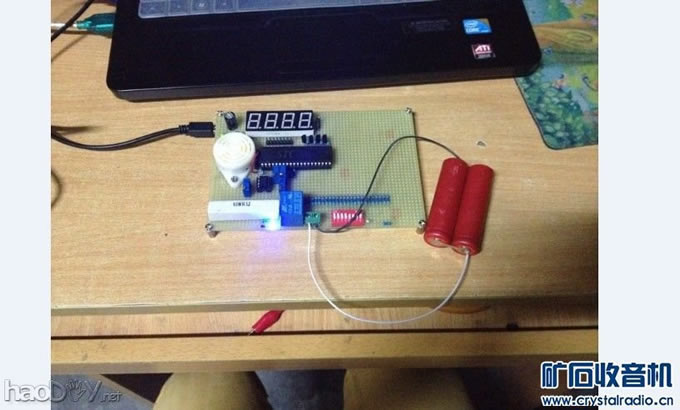

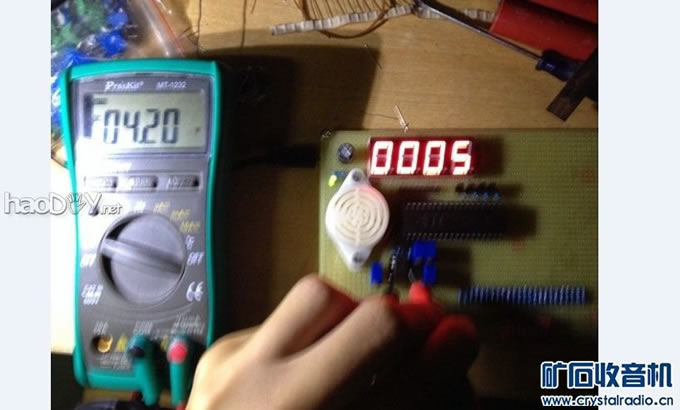

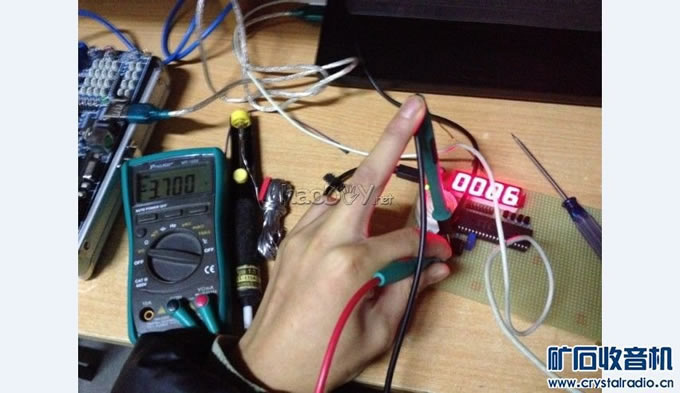

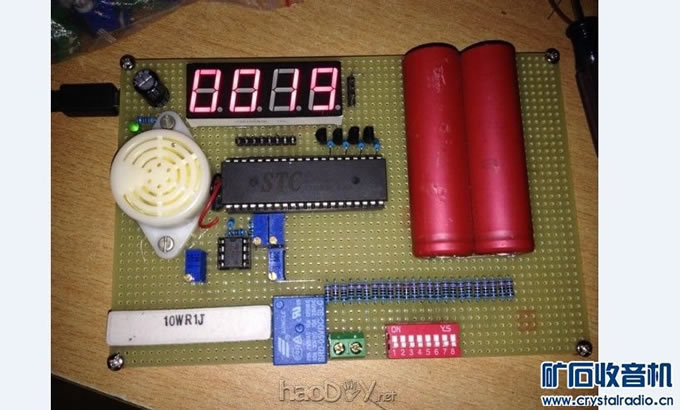

在学校里无聊 ，做了几个移动电源，因为电池是旧的有几颗电池有问题，结果坏了一个电源 ，于是乎就想DIY了一个锂电池容量测试仪，这个是基于51单片机DIY的，今天来不及画电路图，明天把电路图和程序打包送上 。作品原理：利用51单片机为主控芯片，先把电池接上，然后再接上5v电源，给51单片机供电，然后单片机利用LM358检测检测锂电池的电压，如果锂电池小于4.2v（就是锂电池电没有冲满），然后报警器开始隔1秒响1次共30次，然后接通继电器给锂电池充电（因为这样测出来的才是比较精确的容量）。。。。。。 然后一直在测试锂电池的电压，如果LM358检测到锂电池电压高于4.2v（说明电池已经充满），然后51单片机驱动的继电器失电，电池通过你们看到的很多的很多的一排电阻放电（不是为了好看，学校里条件不太好就只有这个了），数码管开始计时， 那个红色的波码开关 向上波一个是50ma放电，4个就是200ma，如果8个全部波上就是400ma；然后呢。。 然后LM358一直检测，当电压小于3.7v（锂电池电全部放完了，不能够再放了 ，不然电池坏了），放电全部结束，数码管保持数据开始闪（2秒1次）报警器开始报警（连续响30秒）然后数码管长亮。然后呢，然后比如数码管上是08：30 你数下你的波码开关向上有几个比如4个就是 你锂电池的容量就是（8.5小时*4波码开关数量*50一个波码开关50mah）mah 说明一下图片上 那个白色的是报警器 红色的是波码开关，控制放电电流，接线柱是锂电池的接线柱，白色的10w水泥电池是充电的限流电阻（不是为了装B，学校里没有其他的了）， 一排电阻是放电电阻。。。。 绿色的led是外接的5v电源，蓝色的led是锂电池在充电指示灯，绿色的led 是容量测试中的指示灯。 第一次锂电池电没有满，所以在充电，明天上数据。  说明下这个只是粗略的测容量，不可能很精确，我要回家才能够有元器件做的很精确。本来想用LCD1206结果自己的LCD1206坏了，没办法只有这样了，  ，如果有不对的地方请指教。补充内容 (2014-1-9 19:23): 程序已经发上来， 补充内容 (2014-1-10 13:35): 程序在8楼
|
