f:
cd F:\xxxxxxxxxx\flashrom0.961

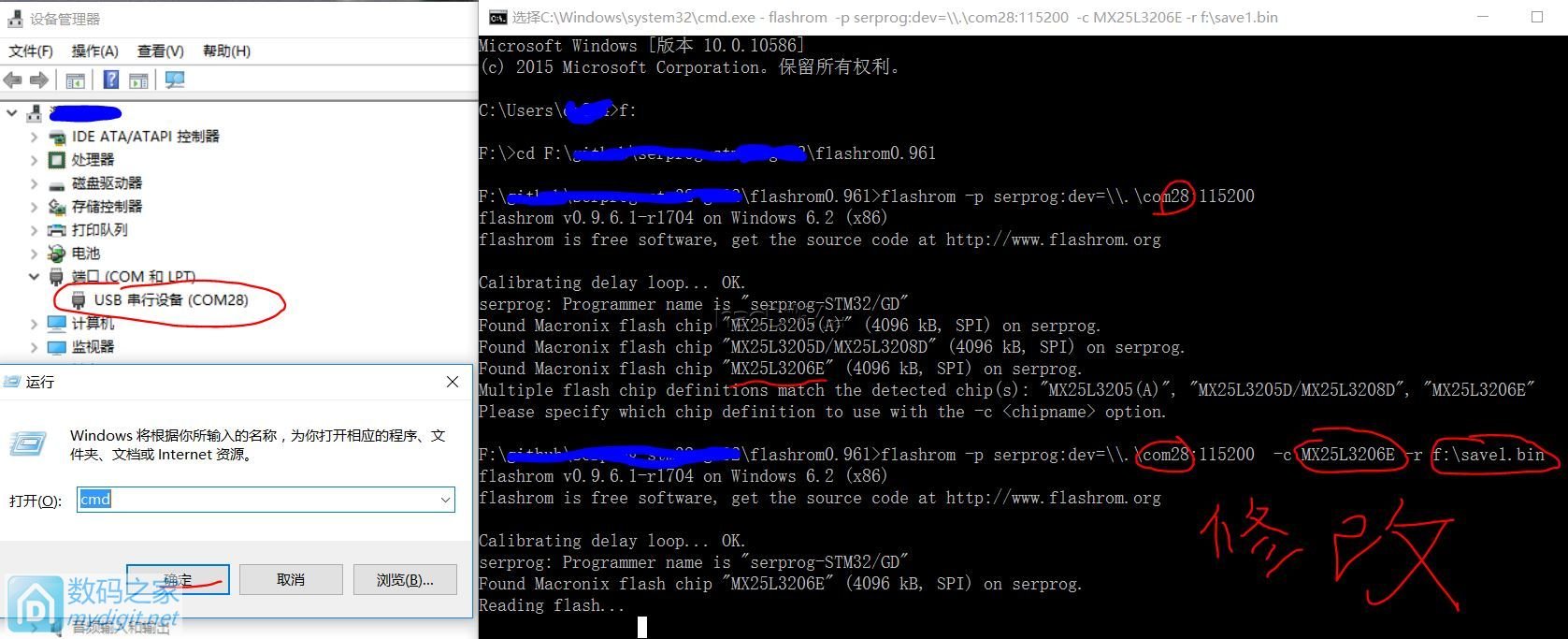

flashrom -p serprog:dev=\\.\com28:115200

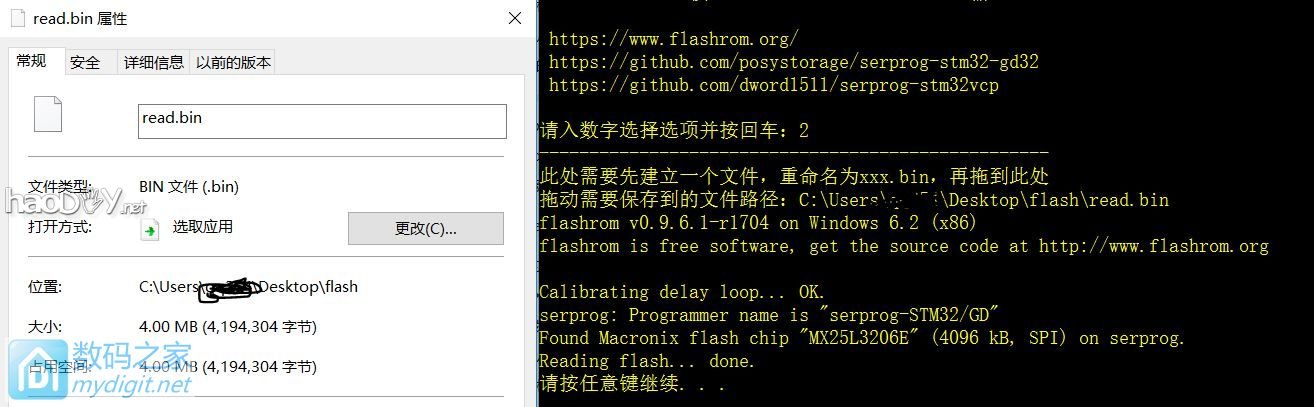

flashrom -p serprog:dev=\\.\com28:115200 -c MX25L3206E -r f:\save1.bin
flashrom -p serprog:dev=\\.\com28:115200 -c MX25L3206E -E
flashrom -p serprog:dev=\\.\com28:115200 -c MX25L3206E -w f:\save1.bin
flashrom -p serprog:dev=\\.\com28:115200 -c MX25L3206E -v f:\save1.bin

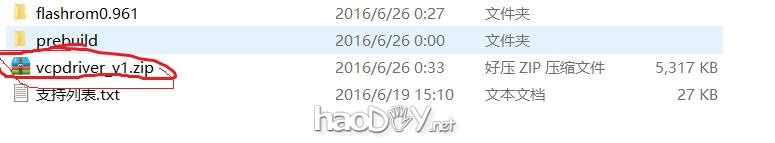

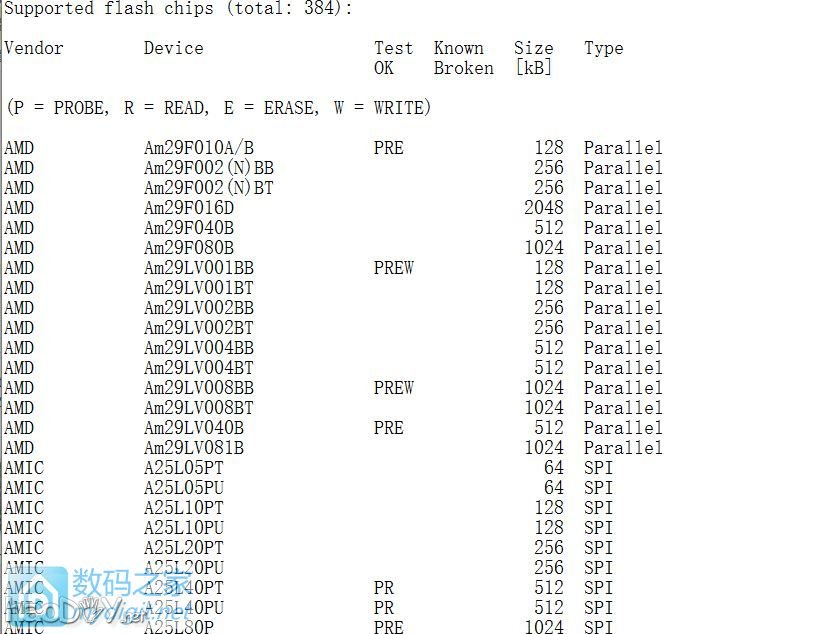

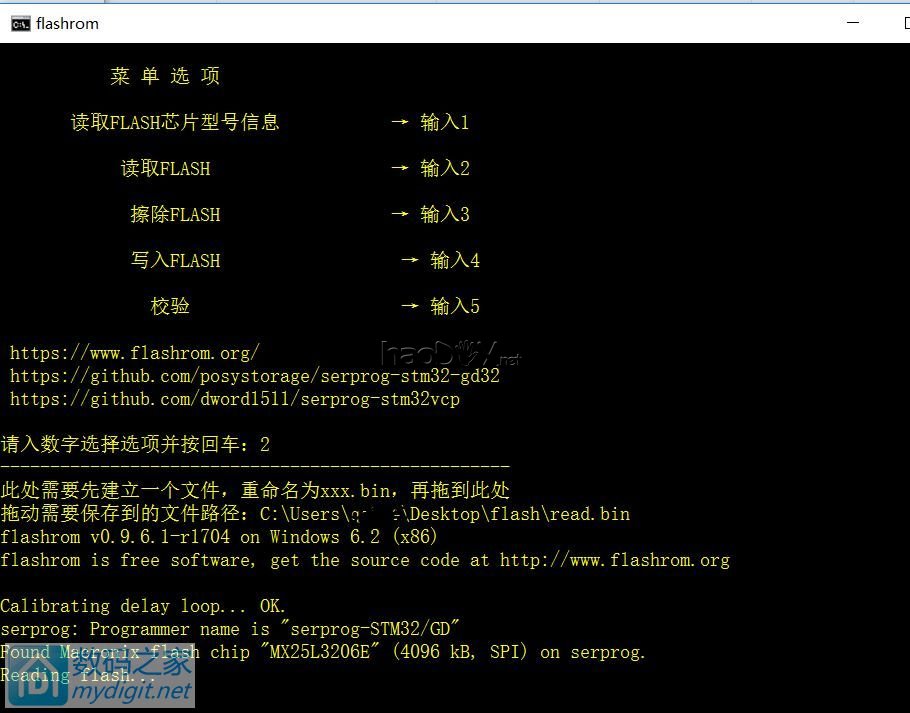

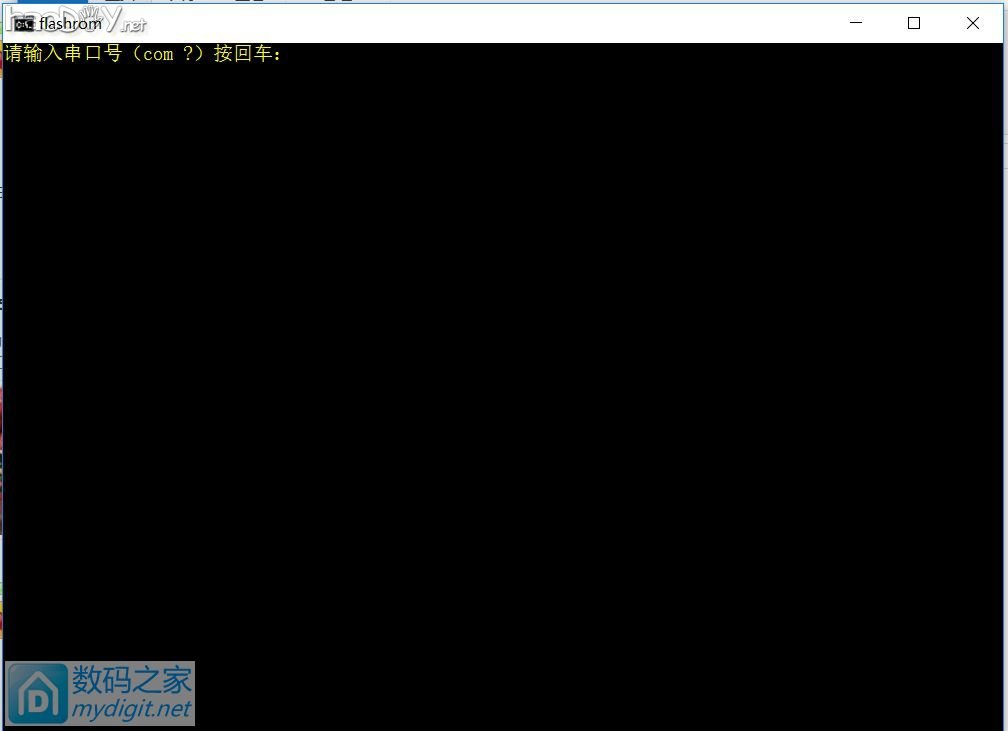

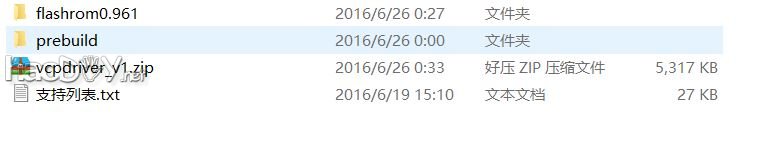

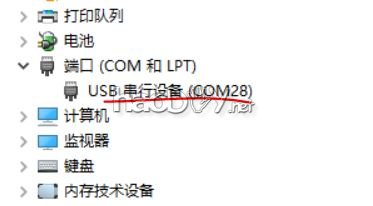

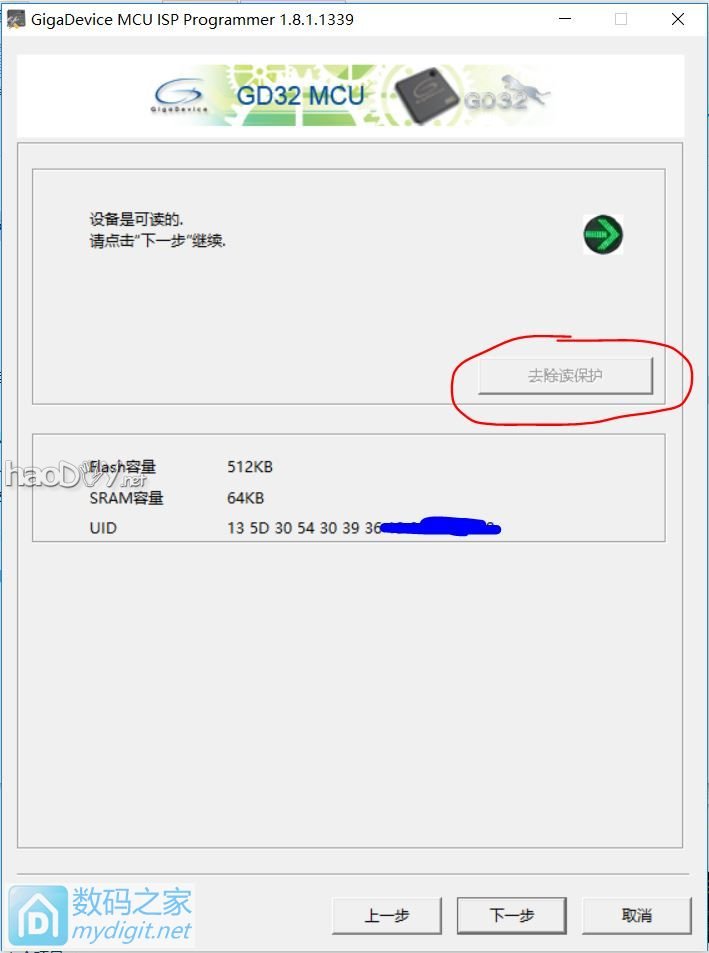

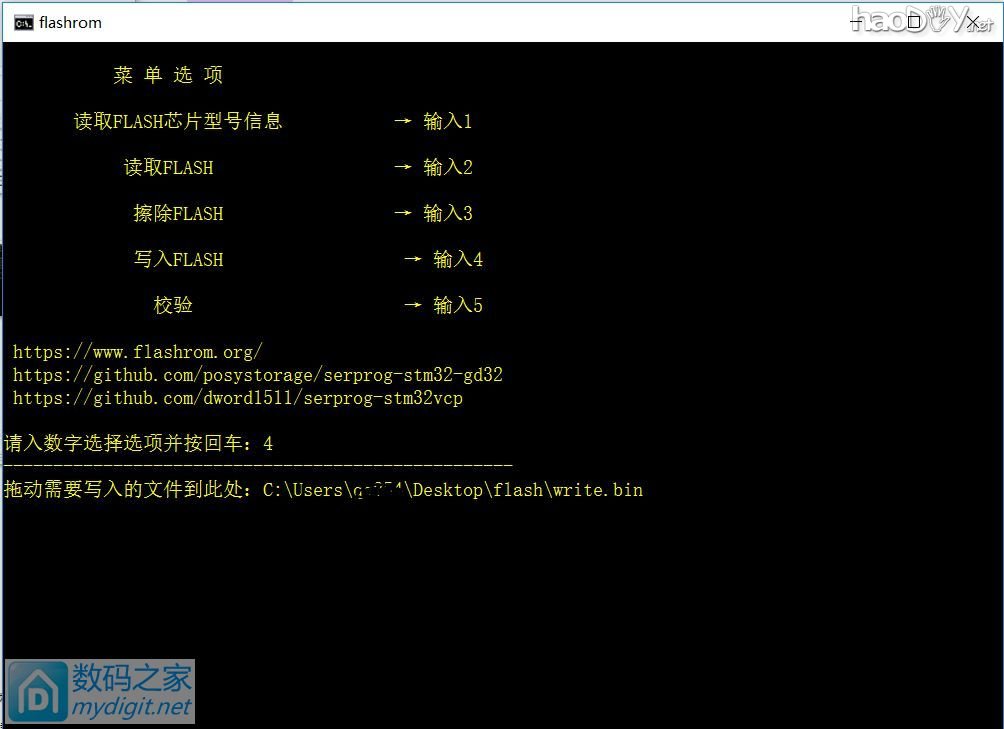

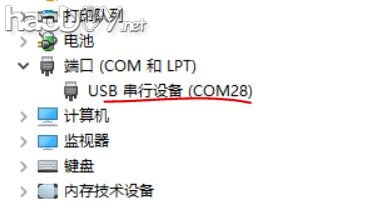

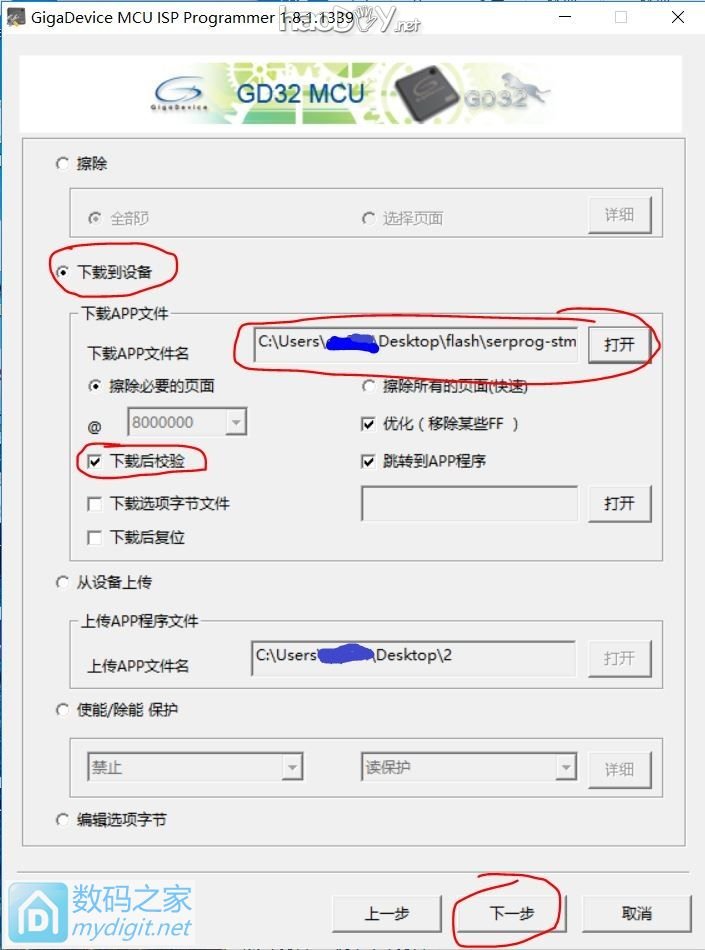

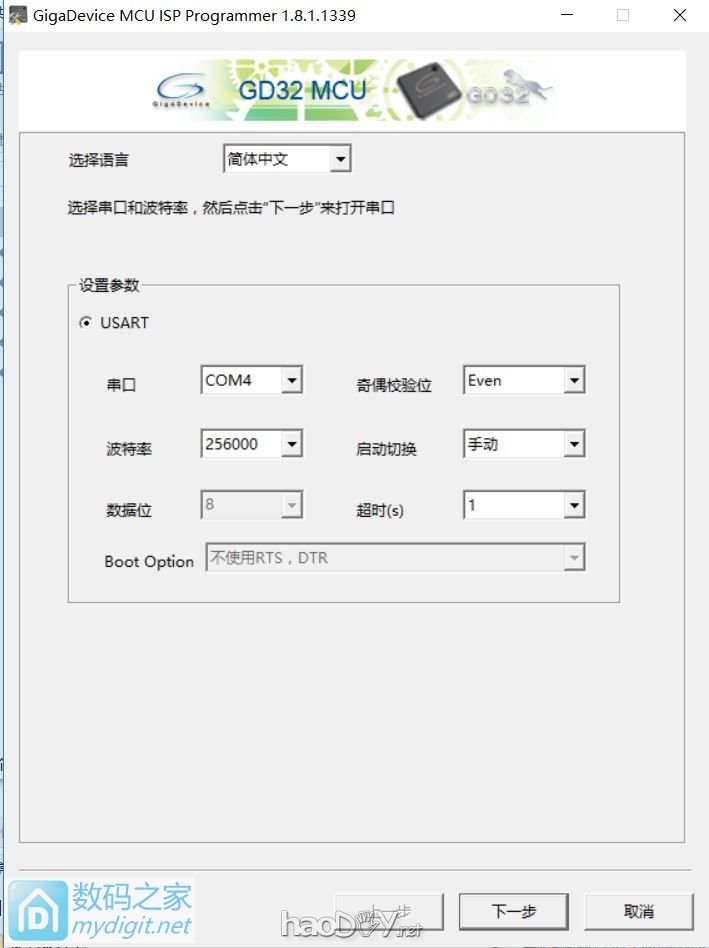

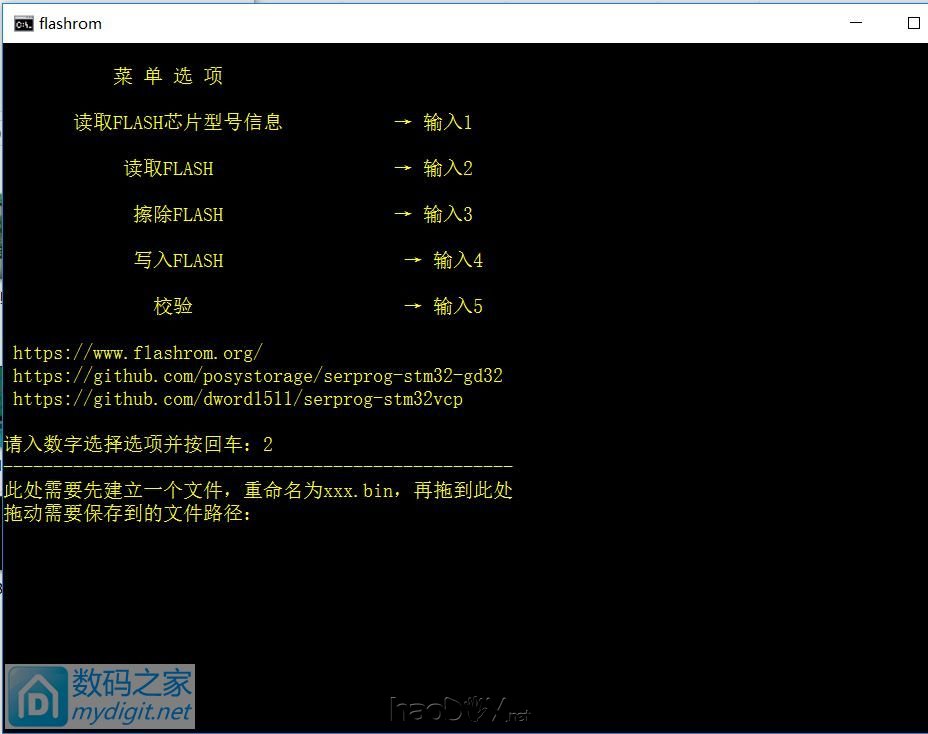

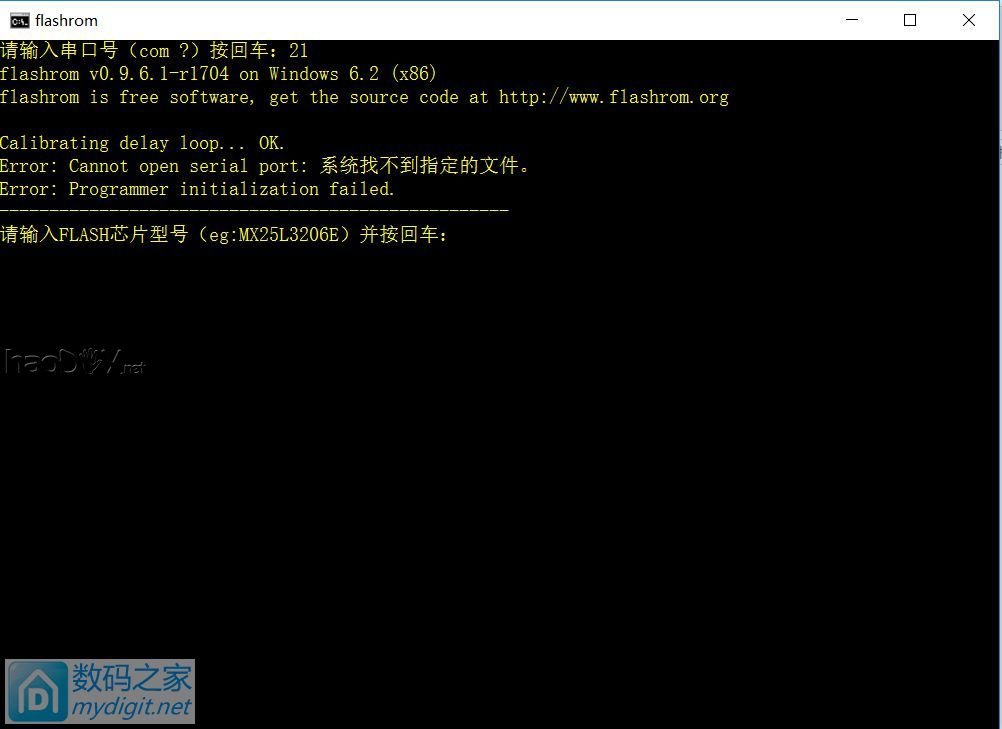

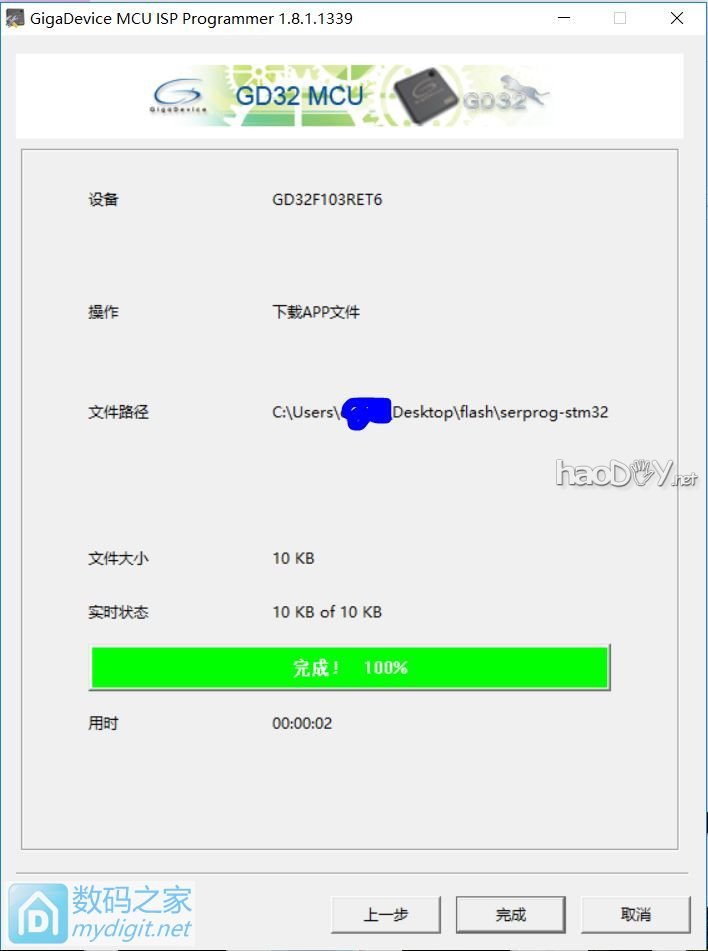

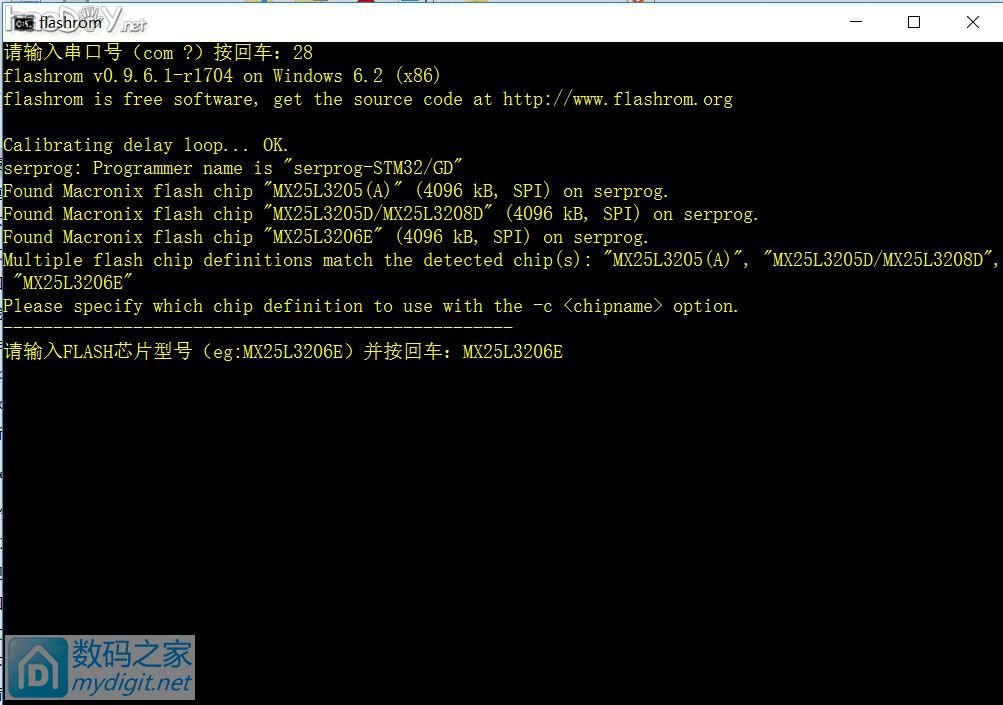

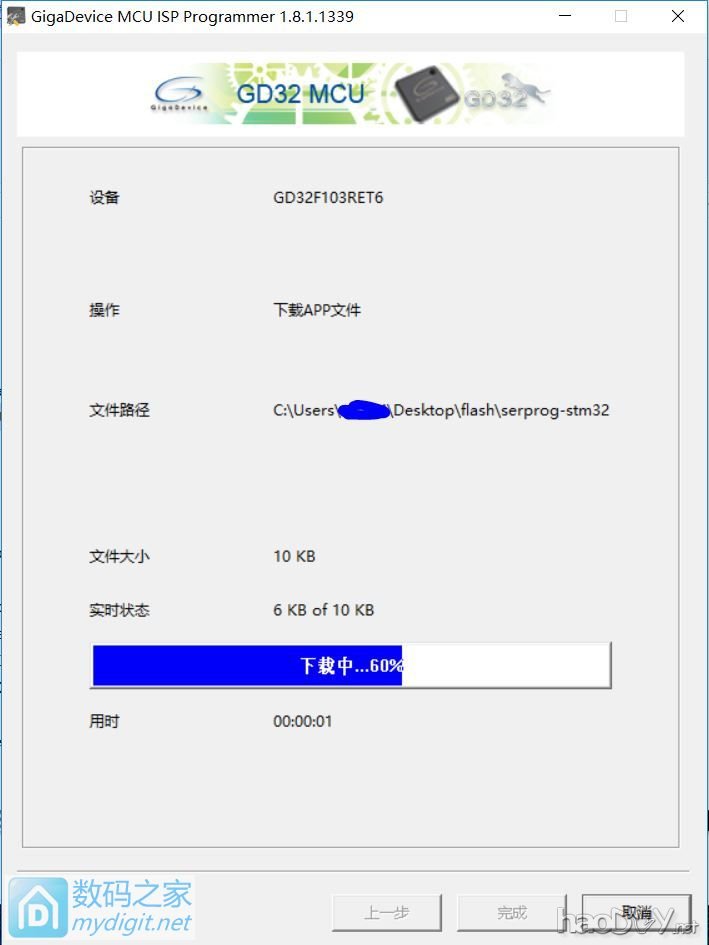

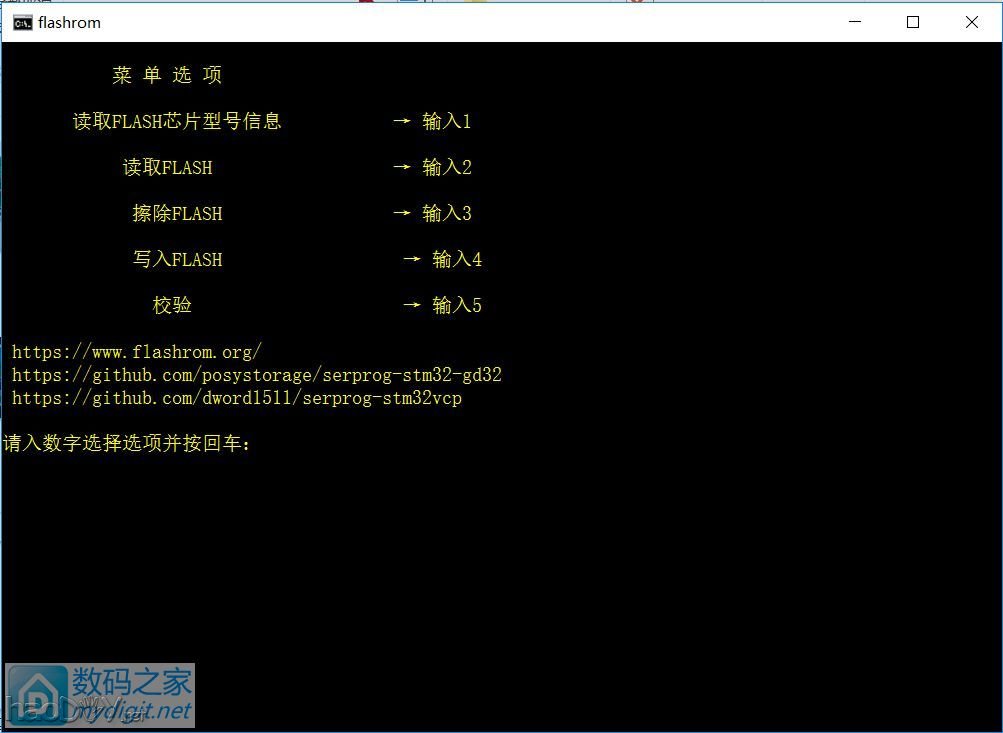

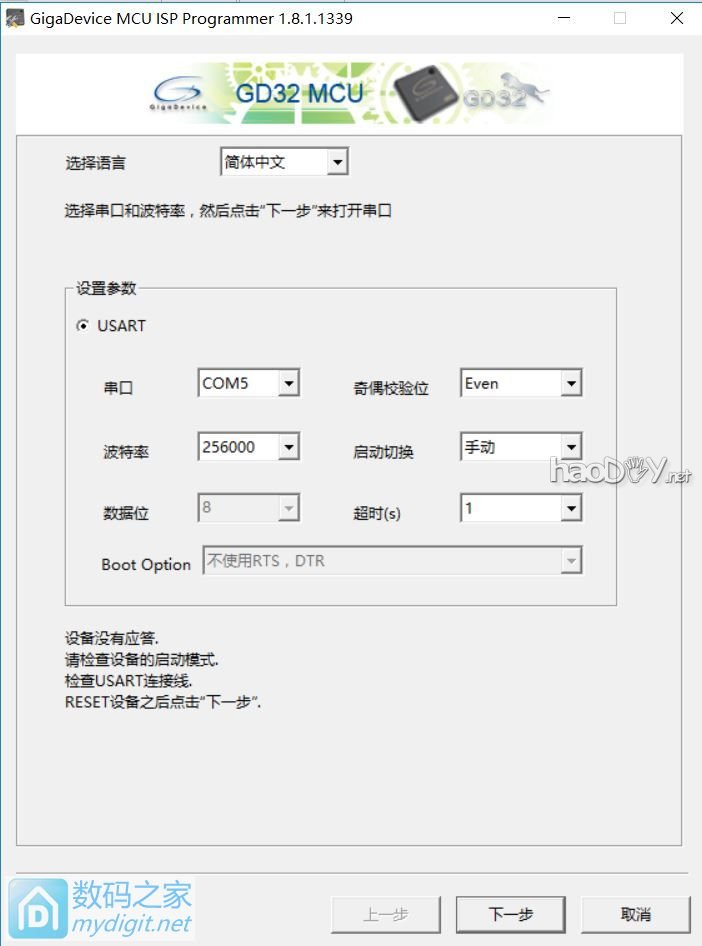

 第三种比较麻烦，也是新手经常出问题的方法 首先到这里ht防tp://gd32m平cu.21ic.c壁om/docume壁nts下载软件GigaDevice MCU ISP Programmer简介：串口下载调试工具(需要注册21ic账号) 接线方法，按照接线图的下面一种接法连接  用ttl小板连接后，再次上电 打开软件GigaDevice MCU ISP Programmer 选择串口  很多人在这里失败，原因大概这几个，串口没接对，上电前boot0没有上拉连接到vcc 如图为失败案例，请务必重复检查接线，不要灰心，很多人运气不好要在这里折腾一两天，请不要轻易厌弃  如果接线正常，点下一布，看到这个界面，有锁的芯片需要去除读保护，没有的就点下一步  下一步到这，打开固件，选择后，点下一步  下载ing  下载成功  完事之后，安装压缩包中的vcp驱动 驱动安装不成功的（表现为设备管理器里面有黄叹号），或者频繁识别不了flash，不能读写，可以看这里http://www.stmcu.org/module/forum/thread-602290-1-1.html 使用ghost系统的同学需要注意下 有坛友之前不成功的按照这个贴子的方法重新操作后成功了，据说操作有点复杂，要细心一步一步的跟着走 （ps，我电脑win10倒是在这个驱动上毫无鸭梨，哈哈哈，安装完后正常使用）  这时可以把核心板或者pos机的usb口用数据线插入电脑，打开设备管理器，可以看见串口设备一个，说明离成功不远了  没有的亲请检查固件有没有下载正确，有没有烧录进去 这楼介绍怎么使用下载软件 说明下，楼上的步骤（给单片机烧入程序）只需要第一次做需要，只要第一次成功后，以后给flash刷写固件就直接从这个楼层开始了，上面不用管了 在确保刷入固件后，可以开始愉快玩耍了 在下载的压缩包里面  支持列表文件给出了支持的芯片，不过我就测试了一两种芯片，具体测试靠大家了 完整支持列表请看41楼，或者点击只看楼主 41楼 ps：要写着spi的才支持哦，不是spi接口的肯定不支持，需要其他的下载器 这只是一张截图，只是支持列表中的一小部分：  插入设备，等绿色指示灯亮起后 打开下载文件的flashrom0.961文件夹下的runme.bat批处理文件 这里感谢下坛友 @snowman007 为这个批处理贡献了不少代码 可以看到这样，这时需要输入串口号  串口号在哪查看呢，设备管理器咯  如果输入错误的串口号，或者设备没连接，或者设备被其他软件占用，就此出现这样的图片 这时你需要关闭这个窗口，检查串口是否正常，然后重新运行runme.bat批处理文件  正确的应该是这样，这时能看到软件识别到了一些芯片，如果没有识别出来，请检查flash的焊接，单片机固件有没有烧录正确，驱动是否安装正确等原因 这时需要输入flash的芯片型号，可以参考上面的识别建议，也可以直接看芯片上面的印字输入 我输的是MX25L3206E，也就是pos机上拆的4m-flash  进入主界面  比如说我要读取，则按2，然后回车 这时需要将要被写入的文件拖入该窗口内  这里需要新建一个文件，直接修改后缀强行重命名为xxx.bin文件，拖入窗口内  这时开始读取了 在烧写器忙着工作的时候，红色指示灯会亮，可以由此判断是不是正常工作  读取完成，这是红色指示灯熄灭 可见，文件变为4m  当然其他命令也类似，吧需要写入的固件拖入串口内，按回车，开始写入  如果你喜欢命令行的操作方式 其实也可以，这样很自由，给大家一点提示，具体怎么玩，可以看flashrom官网 第一步，按快捷键win+R打开运行 输入CMD并运行，可以看见黑框命令行界面 总共要以下操作命令 第一条是转到刚才下载的程序的盘符，我的在f盘，所以转到f盘 第二条cd命令，是装的该盘符下的程序所在文件夹 第三条命令是读取芯片信息，从第三条起，需要修改串口号，也就是你的核心板插入后的串口号，比如我的是28，就写28 波特率不用修改，虚拟串口不存在波特率问题 第四条是读取指定型号芯片的固件到指定地址，需要修改的地方，串口号改为实际号，芯片型号改为你焊接上的实际芯片型号，文件储存地址 后面的以此类推，该修改的地方都需要修改 第五条是擦除芯片 第六条是写入固件，地址要写固件地址 第六条是校验  这种烧录方式就是麻烦，喜欢折腾就上 have a fun 最后说一些问题，这个东西，我没有对三款pos机都测试过，因为其中一款我没有，而且我也没有很多的型号不同的flash（不是路由器玩家），大家试用后，如果有问题，请及时与我联系，我会尽量处理 关于速度，如果使用核心板fast固件，4m的flash芯片（型号MX25L3206E），实测读取只需要7秒  因为pos机使用的是spi2线路，速度不如spi1，读取要10秒左右 其他项目擦除约60秒,空白片写满数据并校验用时约45秒，写满数据a的情况下，使用自动完成（即读取 擦除 写入 校验）写满数据B用时1分38秒 比ch341好的不是一点点 在工作过程中，小概率可能会出现断流问题，原因暂时不明，表现为红色指示灯已经熄灭然而软件还没有提示工作完成，目前只能关掉软件重来一次，感兴趣的也麻烦帮找找原因，先感谢 引用huaweiwx大大的一句话 如果你觉得用一块钱折腾一个flash烧录器不如买个ch341合算的话，如果你在折腾中找不到快乐的话，你还是只适合打开某宝买个15-6块包邮的ch341，并享受他的慢速吧。操作复杂的flashrom与你性格不服(๑• . •๑) 制作过程中有不懂，欢迎跟帖讨论 (责任编辑：admin) |
